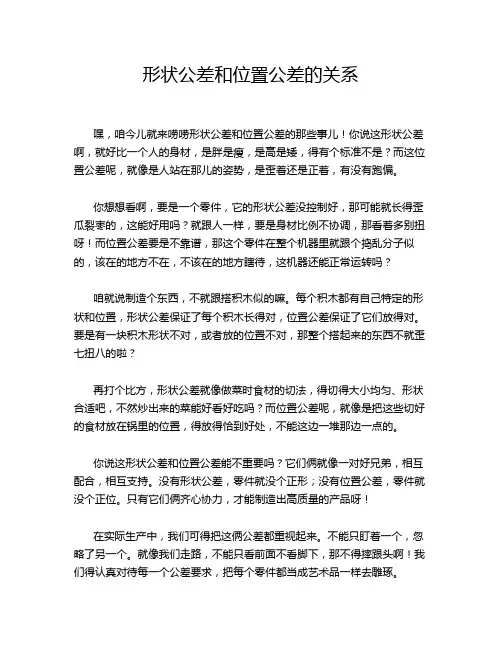

形状公差和位置公差的关系嘿，咱今儿就来唠唠形状公差和位置公差的那些事儿！你说这形状公差啊，就好比一个人的身材，是胖是瘦，是高是矮，得有个标准不是？而这位置公差呢，就像是人站在那儿的姿势，是歪着还是正着，有没有跑偏。
你想想看啊，要是一个零件，它的形状公差没控制好，那可能就长得歪瓜裂枣的，这能好用吗？就跟人一样，要是身材比例不协调，那看着多别扭呀！而位置公差要是不靠谱，那这个零件在整个机器里就跟个捣乱分子似的，该在的地方不在，不该在的地方瞎待，这机器还能正常运转吗？咱就说制造个东西，不就跟搭积木似的嘛。
每个积木都有自己特定的形状和位置，形状公差保证了每个积木长得对，位置公差保证了它们放得对。
要是有一块积木形状不对，或者放的位置不对，那整个搭起来的东西不就歪七扭八的啦？再打个比方，形状公差就像做菜时食材的切法，得切得大小均匀、形状合适吧，不然炒出来的菜能好看好吃吗？而位置公差呢，就像是把这些切好的食材放在锅里的位置，得放得恰到好处，不能这边一堆那边一点的。
你说这形状公差和位置公差能不重要吗？它们俩就像一对好兄弟，相互配合，相互支持。
没有形状公差，零件就没个正形；没有位置公差，零件就没个正位。
只有它们俩齐心协力，才能制造出高质量的产品呀！在实际生产中，我们可得把这俩公差都重视起来。
不能只盯着一个，忽略了另一个。
就像我们走路，不能只看前面不看脚下，那不得摔跟头啊！我们得认真对待每一个公差要求，把每个零件都当成艺术品一样去雕琢。
而且啊，这形状公差和位置公差还得相互协调呢！不能说形状公差控制得特别好，位置公差却一塌糊涂，那也不行啊！这就好比一个人长得挺精神，穿衣服却邋里邋遢的，多不协调呀！所以说啊，咱可千万别小瞧了这形状公差和位置公差，它们可关系到产品的质量和性能呢！我们得用心去对待它们，让它们为我们的生产和生活服务。
你说是不是这个理儿呢？反正我是这么觉得的，它们俩真的太重要啦！。
形状公差与位置公差1、一个合格的零件，其尺寸是由尺寸公差来保证的，除此以外，零件表面的形状和表面之间的相对位置的准确程度、在机器中各零件之间的相对位置的准确程度，也要有技术要求保证，这就是形状公差和位置公差。
2、形状公差：表示零件的实际形状对理想形状的允许变动量，例如：某一圆柱尺寸是由尺寸公差来保证的，即Ф12h6 。
但如果对圆柱有形状要求，就要标注形状公差的代号，如： 0.02，这个符号表示：圆柱的表面在垂直与轴线的任一正截面上该圆必须位于半径为公差值0.02mm的两个同心圆之间。
3、位置公差：表示零件的实际位置对理想位置的允许变动量。
4、形位公差—直线度1：在给定的平面内，公差带是距离为公差值t 的两平行直线之间的区域。
5、形位公差—直线度2：在给定的方向上，当给定一个方向时，公差带的距离为公差t的两平面之间的区域，当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1 t2 的四棱柱。
6、平面度：公差带是距离为公差值t 的两平行平面之间的区域。
7、圆度：公差带是在同一正截面上半径为公差值t 的两同心圆之间的区域。
8、圆柱度：公差带是半径为公差值t 的两同轴圆柱之间的区域。
9、线轮廓度：10、平行度：在给定的方向上，当给定一个方向时，公差带是距离为公差t ，且平行与基准平面的两平行平面之间的区域。
11、垂直度1：在给定的方向上，当给定一个方向时，公差带是距离为公差t 且垂直与基准平面的两平行平面之间的区域。
垂直度2 ：在任意方向上，公差带是直径为公差值t，且垂直与基准平面的圆柱面内的区域。
13 、倾斜度：在给定的方向上，公差带是距离为公差t ，且与基准平面成理论正确角度的两平行平面之间的区域。
14、同轴度：公差带是直径为公差值t，且与基准轴线同轴的圆柱面内的区域。
15、对称度：公差带是直径为公差值t，且相对于基准中心面对称配置的两平行平面之间的区域。
16、位置度：17、圆跳动：。
形状与位置的公差简称
公差，又称误差，是指检测仪器、测量仪器等产品在质量上的一种要求，它表示产品尺寸、形状、位置等特征与设计要求之间的差异。
公差是衡量零件尺寸精度、位置精度、形状精度等精度指标的重要指标，也是制造高质量产品的重要保证。
公差的种类很多，包括尺寸公差、形状公差和位置公差。
尺寸公差是指零件尺寸与设计要求之间的差异，它可以反映零件尺寸精度，是零件质量的重要指标。
形状公差指的是零件的形状，如外形、轮廓等，它可以反映零件形状精度，是零件质量的重要指标。
位置公差是指零件位置与设计要求之间的差异，它可以反映零件位置精度，也是零件质量的重要指标。
公差的确定有两种方法，一种是基于设计要求，根据设计要求确定公差，以确保零件质量；另一种是基于生产能力，根据制造工艺和生产设备的能力确定公差，以保证制造工艺的高效性和可操作性。
公差的确定对于产品质量的管理至关重要，它不仅可以确保产品质量，而且可以提高产品的可靠性和可用性。
正确的公差设定，可以更好地控制产品质量，并有助于提高产品的可靠性和可用性。
因此，公差对于确保产品质量至关重要，在制造过程中，应该根据设计要求和生产能力，合理确定公差，以确保产品的
质量。
正确的公差设定，可以保证产品的质量，提高产品的可靠性和可用性，实现制造高质量产品的目的。
形状和位置公差形状和位置公差的基本概念零件经加工后，不仅会存在尺寸的误差，而且会产生几何形状及相互位置的误差。
如下图所示的圆柱体，即使在尺寸合格时，也有可能出现一端大、另一端小或中间细两端粗等情况，其截面也有可能不圆，这属于形状方面的误差；再如下图所示的阶梯轴、加工后可能出现各轴段不同轴线的情况，这属于位置方面的误差。
所以，形状公差是指实际形状对理想形状的允许变动量。
位置公差是指实际位置对理想位置的允许变动量。
两者简称形位公差。
形位公差各项目的名称和符号形位公差代号1．代号的组成形位公差代号见下图，它由如下内容组成：2．代号的画法公差框格用细实线绘制，并根据需要分为两格或多格，框格中的数字和字母的高度应与图样中尺寸数字的高度相同，指引线和基准符号连线用细实线绘制，基准符号用加粗（2b）的短画表示，框格长度可按需要确定，见下图。
形位公差的标注（1）代号中的指引线前头与被测要素的连接方法当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。
当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的前头可以直接指在轴线或中心线上，见右图c。
（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。
当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。
当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。
（3）当基准符号不便直接与框格相连时，则采用基准代号标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。
（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下图。
