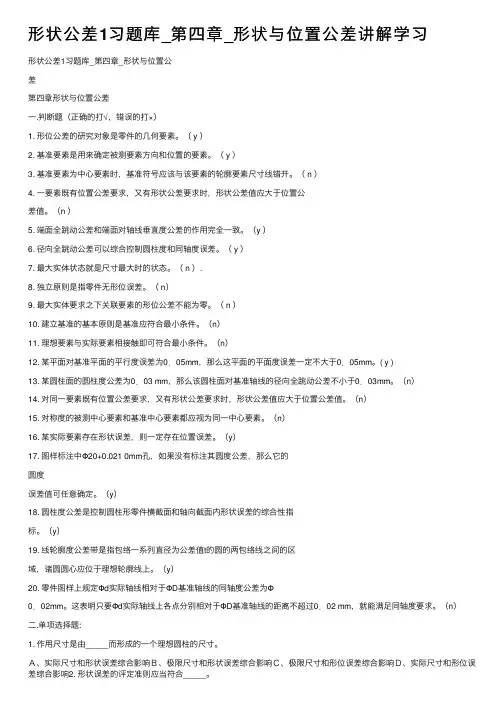

形状公差1习题库_第四章_形状与位置公差讲解学习形状公差1习题库_第四章_形状与位置公差第四章形状与位置公差⼀.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的⼏何要素。
（ y ）2. 基准要素是⽤来确定被测要素⽅向和位置的要素。
（ y ）3. 基准要素为中⼼要素时，基准符号应该与该要素的轮廓要素尺⼨线错开。
（ n ）4. ⼀要素既有位置公差要求，⼜有形状公差要求时，形状公差值应⼤于位置公差值。
（n ）5. 端⾯全跳动公差和端⾯对轴线垂直度公差的作⽤完全⼀致。
（y ）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。
（ y ）7. 最⼤实体状态就是尺⼨最⼤时的状态。
（ n ）.8. 独⽴原则是指零件⽆形位误差。
（ n）9. 最⼤实体要求之下关联要素的形位公差不能为零。
（ n ）10. 建⽴基准的基本原则是基准应符合最⼩条件。
（n）11. 理想要素与实际要素相接触即可符合最⼩条件。
（n）12. 某平⾯对基准平⾯的平⾏度误差为0．05mm，那么这平⾯的平⾯度误差⼀定不⼤于0．05mm。
( y )13. 某圆柱⾯的圆柱度公差为0．03 mm，那么该圆柱⾯对基准轴线的径向全跳动公差不⼩于0．03mm。
（n）14. 对同⼀要素既有位置公差要求，⼜有形状公差要求时，形状公差值应⼤于位置公差值。
（n）15. 对称度的被测中⼼要素和基准中⼼要素都应视为同⼀中⼼要素。
（n）16. 某实际要素存在形状误差，则⼀定存在位置误差。
（y）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（y）18. 圆柱度公差是控制圆柱形零件横截⾯和轴向截⾯内形状误差的综合性指标。
（y）19. 线轮廓度公差带是指包络⼀系列直径为公差值t的圆的两包络线之间的区域，诸圆圆⼼应位于理想轮廓线上。
（y）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。
第4章形位公差1．属于形状公差的有AB。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
2．属于位置公差的有ACD。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。
3．圆柱度公差可以同时控制AB。
A．圆度。
B．素线直线度。
C．径向全跳动。
D．同轴度。
E．轴线对端面的垂直度。
4．下列论述正确的有ABC。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“SΦ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。
5．对于径向全跳动公差，下列论述正确的有BC。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与同轴度公差带形状相同。
E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。
6．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。
A．同轴度。
B．径向全跳动。
C．任意方向直线度。
D．圆柱度。
E．任意方向垂直度。
7．形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。
A．径向全跳动。
B．端面全跳动。
C．同轴度。
D．任意方向线位置度。
E．任意方向线对线的平行度。
8．形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。
A．平面度。
B．任意方向的线的直线度。
C．给定一个方向的线的倾斜度。
D．任意方向的线的位置度。
E．面对面的平行度。
9．对于端面全跳动公差，下列论述正确的有BCE。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与平行度控制效果相同。
E．与端面对轴线的垂直度公差带形状相同。
10．下列公差带形状相同的有BD。
A．轴线对轴线的平行度与面对面的平行度。
B．径向圆跳动与圆度。
C．同轴度与径向全跳动。
D．轴线对面的垂直度与轴线对面的倾斜度。
E．轴线的直线度与导轨的直线度11．某轴Φ10 0mm○E则ADE。
第4章形状和位置公差的检测习题参考答案1、在图4-1所示销轴的三种形位公差标注中，它们的公差带有何不同？图4-1 销轴答：a）公差带是距离为0.02mm的两平行平面之间的区域；b）公差带是直径为0.02mm的圆柱面内的区域；c）公差带是距离为0.02mm且平行于基准A的平行平面之间的区域。
2、图4-2所示零件标注的位置公差不同，它们所要控制的位置误差区别何在？图4-2 零件图答：a）为垂直度公差，公差带与基准轴线相垂直。
它的公差带相对于基准有确定的方向，并且公差带的位置可以浮动。
它的公差带具有综合控制被测要素的方向和形状的职能。
b）为圆跳动公差，控制与基准同轴的任一半径位置的圆柱面上的位置误差。
c）为全跳动公差，控制与基准同轴的所有半径位置的圆柱面上的位置误差；跳动公差带相对于基准轴线有确定的位置，它可以综合控制被测要素的位置、方向和形状的。
3、图4-3所示的两种零件，标注敢不同的位置公差，它们的要求有何不同？答：a）要求斜端面对φ基准轴线成60°的理想方向，又要求斜端面中点在φ轴方向距离B面有公差要求。
b）要求斜端面对φ基准轴线成60°的理想方向，则公差带是距离为公差值0.05mm，且与基准轴线成60°角的两平行平面之间的区域。
图4-3 零件图4、在底边的边角上有一孔，要求位置度公差为φ0.1mm，图4-4所示的三种标注方法，哪种标注方法正确？为什么另一些标注方法不正确？图4-4 零件图答：a）尺寸无公差而且也不是理论正确尺寸，无基准；b）基准符号标注位置不对；c）正确。
5、图4-5所示零件的技术要求是：⑴ 2×φd轴线对其公共轴线的同轴度公差为φ0.02mm；⑵φD轴线对2×φd公共轴线的垂直度公差为100：0.02；⑶φD轴线对2×φd公共轴线的偏离量不大于±10μm。
试用形位公差代号标出这些要求。
图4-5 零件图解：参考答案如图所示：图4-5 零件图参考答案6、图4-6所示零件的技术要求是：⑴法兰盘端面A对φ18H8孔的轴线的垂直度公差为0.015mm；⑵φ35圆周上均匀分布的4×φ8H8孔，要求以φ18H8孔的轴线和法兰盘端面A为基准以互换装配，位置度公差为φ0.05mm；⑶ 4×φ8H8四孔组中，有一个孔的轴线与φ4H8孔的轴线应在同一平面内，它的偏离量不大于±10μm。

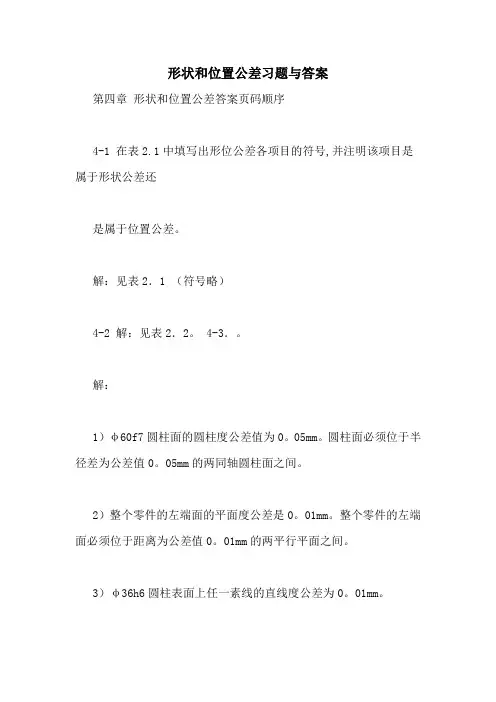

形状和位置公差习题与答案第四章形状和位置公差答案页码顺序4-1 在表2.1中填写出形位公差各项目的符号,并注明该项目是属于形状公差还是属于位置公差。
解：见表2．1 （符号略）4-2 解：见表2．2。
4-3．。
解：1）φ60f7圆柱面的圆柱度公差值为0。
05mm。
圆柱面必须位于半径差为公差值0。
05mm的两同轴圆柱面之间。
2）整个零件的左端面的平面度公差是0。
01mm。
整个零件的左端面必须位于距离为公差值0。
01mm的两平行平面之间。
3）φ36h6圆柱表面上任一素线的直线度公差为0。
01mm。
圆柱表面上任一素线必须位于轴向平面内，距离为公差0。
01的两平行直线之间。
4）φ36h6圆柱表面任一正截面的圆的圆度公差为0。
01mm,在垂直于φ36h6轴线的任一正截面上，实际圆必须位于半径差为公差值0。
01mm的两同心圆之间。
4-4 按下列要求在图2.2上标出形状公差代号。
（1）Φ50圆柱面素线的直线度公差为0.02mm。
（2）Φ30圆柱面的圆柱度公差为0.05mm。
（3）整个零件的轴线必须位于直径为0.04 mm的圆柱面内。
解：按要求在图2.1上标出形状公差代号4-5 将下列技术要求用代号表注在图2.5上。
图2.1（1）Φ20d7圆柱面任一素线的直线度公差为0.05mm。
（或Φ20d ７圆柱面任一素线必须位于轴向平面内距离为公差值０.０５mm的两平行直线之间。
）（2）被测Φ４０m７轴线相对于Φ20d7轴线的同轴度公差为Φ０.０１mm。
（或Φ４０m7轴线必须位于直径为公差值０.０１mm，且与Φ２０d７轴线同轴的圆柱面内。
）（3）被测度１０H６槽的两平行平面中任一平面对另一平面的平行度公差为０.０１５mm（或宽１０H６槽两平行平面中任一平面必须位于距离为公差值０.０１５mm，且平行另一平面的两平行平面之间）。
（4）１０H６槽的中心平面对Φ４０m７轴线的对称度公差为０.０１mm。
（或１０H６槽的中心平面必须位于距离位于距离为公差值0.01mm，且直对通过Φ40m7轴线的辅助平面对称配置的两平行平面之间。
第四章形状和位置公差答案页码顺序4-1 在表2.1中填写出形位公差各项目的符号,并注明该项目是属于形状公差还是属于位置公差。
解：见表2．1 （符号略）项目符号形位公差类别项目符号形位公差类别同轴度位置公差圆度形状公差圆柱度形状公差平行度位置公差位置度位置公差平面度形状公差面轮廓度形状公差或位置公差圆跳动位置公差全跳动位置公差直线度形状公差解：见表2．2。
序号公差带形状序号公差带形状1 两平行直线 6 两平行平面2 两等距曲线7 两等距曲面3 两同心圆8 一个四棱柱4 一个圆9 一个圆柱5 一个球10 两同轴圆柱解：1）φ60f7圆柱面的圆柱度公差值为0。
05mm。
圆柱面必须位于半径差为公差值0。
05mm的两同轴圆柱面之间。
2）整个零件的左端面的平面度公差是0。
01mm。
整个零件的左端面必须位于距离为公差值0。
01mm的两平行平面之间。
3）φ36h6圆柱表面上任一素线的直线度公差为0。
01mm。
圆柱表面上任一素线必须位于轴向平面，距离为公差0。
01的两平行直线之间。
4）φ36h6圆柱表面任一正截面的圆的圆度公差为0。
01mm,在垂直于φ36h6轴线的任一正截面上，实际圆必须位于半径差为公差值0。
01mm的两同心圆之间。
4-4 按下列要求在图2.2上标出形状公差代号。
（1）Φ50圆柱面素线的直线度公差为0.02mm。
（2）Φ30圆柱面的圆柱度公差为0.05mm。
（3）整个零件的轴线必须位于直径为0.04 mm的圆柱面。
解：按要求在图2.1上标出形状公差代号图2.14-5 将下列技术要求用代号表注在图2.5上。
（1）Φ20d7圆柱面任一素线的直线度公差为0.05mm。
（或Φ20d７圆柱面任一素线必须位于轴向平面距离为公差值０.０５mm的两平行直线之间。
）（2）被测Φ４０m７轴线相对于Φ20d7轴线的同轴度公差为Φ０.０１mm。
（或Φ４０m7轴线必须位于直径为公差值０.０１mm，且与Φ２０d７轴线同轴的圆柱面。
第四章形状和位置公差与检测一、判断题1.采用包容要求时，基孔制配合中轴的上偏差数值即为该配合的最小间隙或最大过盈。
（对）2.用螺栓或螺钉连接的圆盘零件上圆周布置的通孔的位置度公差一般采用最大实体要求。
（对）3.某平面对基准平面的平行度误差为0. 05mm，那么这平面的平面度误差一定不大于0.05mm。
（对）4.某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。
（错）5.采用包容要求时，基轴制配合中孔的上偏差数值即为该配合的最小间隙或最大过盈。
（错）6.圆度是形状公差，没有基准要素。
（对）7.被测要素为轴线时，形位公差符号的箭头可以直接指向该轴线。
（对）8.零件的尺寸精度与形位精度要求相差较大时，应采用独立原则。
（对）9.滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应采用独立原则。
（对）10.一般来说，需要严格保证配合性质时，应采用包容要求。
（对）11.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（对）12.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（对）13.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02 mm，就能满足同轴度要求。
（错）14.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（错）15.基准符号指向基准要素时，无论基准符号在图面上的方向如何，其小圆圈中的字母都应水平书写。
（对）16.被测要素采用最大实体要求的零形位公差时，被测要素必须遵守最大实体边界。
（对）17.最小条件是指被测要素对基准要素的最大变动量为最小。
（错）18.按包容要求给出单一要素孔、轴的尺寸公差后，若要进一步给出形状公差值，则形状公差值必须小于给定的尺寸公差值。
（对）19.某实际要素存在形状误差，则一定存在位置误差。
第四章形状与位置公差一.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的几何要素。
（ y ）2. 基准要素是用来确定被测要素方向和位置的要素。
（ y ）3. 基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。
（ n ）4. 一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（n ）5. 端面全跳动公差和端面对轴线垂直度公差的作用完全一致。
（y ）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。
（ y ）7. 最大实体状态就是尺寸最大时的状态。
（ n ）.8. 独立原则是指零件无形位误差。
（ n）9. 最大实体要求之下关联要素的形位公差不能为零。
（ n ）10. 建立基准的基本原则是基准应符合最小条件。
（n ）11. 理想要素与实际要素相接触即可符合最小条件。
（n ）12. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．0 5mm。
( y )13. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（n ）14. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（n）15. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（n）16. 某实际要素存在形状误差，则一定存在位置误差。
（y）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（y ）18. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（y ）19. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（y）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
形状公差1习题库_第四章_形状与位置公差第四章形状与位置公差一.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的几何要素。
（ y ）2. 基准要素是用来确定被测要素方向和位置的要素。
（ y ）3. 基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。
（ n ）4. 一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（n ）5. 端面全跳动公差和端面对轴线垂直度公差的作用完全一致。
（y ）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。
（ y ）7. 最大实体状态就是尺寸最大时的状态。
（ n ）.8. 独立原则是指零件无形位误差。
（ n）9. 最大实体要求之下关联要素的形位公差不能为零。
（ n ）10. 建立基准的基本原则是基准应符合最小条件。
（n）11. 理想要素与实际要素相接触即可符合最小条件。
（n）12. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
( y )13. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（n）14. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（n）15. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（n）16. 某实际要素存在形状误差，则一定存在位置误差。
（y）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（y）18. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（y）19. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（y）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（n）二.单项选择题:1. 作用尺寸是由_____而形成的一个理想圆柱的尺寸。
Ａ、实际尺寸和形状误差综合影响Ｂ、极限尺寸和形状误差综合影响Ｃ、极限尺寸和形位误差综合影响Ｄ、实际尺寸和形位误差综合影响2. 形状误差的评定准则应当符合_____。
Ａ、公差原则Ｂ、包容原则Ｃ、最小条件Ｄ、相关原则3. 若某平面的平面度误差为０．０５ｍｍ，则其_____误差一定不大于０.００５ｍｍ。
Ａ、平行度Ｂ、位置度Ｃ、对称度Ｄ、直线度Ｅ、垂直度4. 同轴度公差属于_____。
Ａ、形状公差Ｂ、定位公差Ｃ、定向公差Ｄ、跳动公差5. _____公差的公差带形状是唯一的。
Ａ、直线度Ｂ、同轴度Ｃ、垂直度Ｄ、平行度6. 形位公差的公差带通常有_____要素。
Ａ、两个Ｂ、五个Ｃ、四个Ｄ、三个7. 公差原则是指_____。
Ａ、确定公差值大小的原则Ｂ、制定公差与配合标淮的原则Ｃ、形状公差与位置公差的关系Ｄ、尺寸公差与形位公差的关系8. 某轴线对基准中心平面的对称度公差值为０．１ｍｍ，•则该轴线对基准中心平面的允许偏离量为____。
Ａ、０．１ｍｍＢ、０.０５ｍｍＣ、０．２ｍｍＤ、φ０．１ｍｍ9. 通常说来，作用尺寸是_____综合的结果。
Ａ、实际尺寸和形位公差Ｂ、实际偏差与形位误差Ｃ、实际偏差与形位公差Ｄ、实际尺寸和形位误差10. 在公差原则中，实效尺寸是_____综合形成的。
Ａ、最小实体尺寸与形位误差Ｂ、最大实体尺寸和形位公差Ｃ、最大实体尺寸和形位误差Ｄ、最小实体尺寸与形位公差11. 跳动公差是以_____来定义的形位公差项目。
Ａ、轴线Ｂ、圆柱Ｃ、测量Ｄ、端面12. 位置误差按其特征分为_____类误差。
Ａ、三Ｂ、五Ｃ、二Ｄ、四13. 形状误差一般说来____位置公差。
Ａ、大于Ｂ、小于Ｃ、等于14. 对于形位公差，基准要素的体现通常采用_____法。
Ａ、直接Ｂ、分析Ｃ、目标Ｄ、摸拟15. 一般说来，在选择基准时，基准要素要比被测要素的精度_____。
Ａ、低Ｂ、高Ｃ、相同16. 在建立基准时，基准与基准要素之间的联系应遵守_____。
Ａ、公差原则Ｂ、独立原则Ｃ、最小条件Ｄ、包容原则17.若某测量面对基准面的平行度误差为０．０８ｍｍ，则其_____误差必不大于０．０８ｍｍ。
Ａ、平面度Ｂ、对称度Ｃ、垂直度Ｄ、位置度18. 在生产中，有时用检测工件径向圆跳动的方法可测量__________。
Ａ、垂直度Ｂ、平行度Ｃ、位置度Ｄ、同轴度19. 端面全跳动的公差带与平面对轴线的______公差带相同。
Ａ、对称度Ｂ、垂直度Ｃ、平行度Ｄ、倾斜度20. ______公差的公差带方向是根据项目的特征由基准决定的。
Ａ、形状Ｂ、尺寸Ｃ、位置Ｄ、未注21. 标注______时，被测要素与基准要素间的夹角是不带偏差的理论正确角度，标注时要带方框。
Ａ、平行度Ｂ、倾斜度Ｃ、垂直度Ｄ、同轴度22. 用径向全跳动测量______时，若跳动不超差则其误差也不会超差。
Ａ、平面度Ｂ、直线度Ｃ、圆度Ｄ、圆柱度23. 在三基面体系中，对于板类零件______应该选择零件上面积大，定位稳的表面。
Ａ、辅助基准Ｂ、第二基准Ｃ、第一基准Ｄ、第三基准24. 当图样上被测要素没有标注位置公差时，要按未注公差处理，此时尺寸公差与位置公差应遵守______。
Ａ、公差原则Ｂ、包容原则Ｃ、最大实体原则Ｄ、独立原则25. 跳动公差通常不能采用______。
Ａ、独立原则Ｂ、公差原则Ｃ、相关原则Ｄ、特殊原则26. 对于同一被测要素，位置误差包含被测要素的______误差。
Ａ、形状Ｂ、几何Ｃ、尺寸Ｄ、粗糙度27. 在两个平面平行度公差的要求下，其______公差等级应不低于平行度的级。
Ａ、垂直度Ｂ、位置度Ｃ、倾斜度Ｄ、平面度28. 在选择形位公差的公差等级时，通常采用______法。
Ａ、计算Ｂ、试验Ｃ、分析Ｄ、类比29. 对于轴类零件的圆柱面______检测简便、容易实现，故应优先选用。
Ａ、圆度Ｂ、跳动Ｃ、圆柱度Ｄ、同轴度30. 形位公差标准中不规定______的未注公差，•它可以由该要素的尺寸公差来控制其形状和位置精度。
Ａ、圆度Ｂ、直线度Ｃ、平面度Ｄ、对称度三、填空题1.零件上实际存在的要素称为，机械图样上所表示的要素均为。
2.当基准要素为轮廓要素时，基准符号应该要素的轮廓线或其引出线标注，并应该明显地。
3.局部尺寸是指在实际要素的任意正截面上，两测量点之间。
4.关联要素的作用尺寸是和的综合结果。
5.对称度是限制被测偏离基准的一项指标。
6.采用直线度来限制圆柱体的轴线时，其公差带是。
7.跳动分为和。
8.对于孔，其实效尺寸等于最小极限尺寸中心要素的形位公差。
9.最大实体要求不仅可以用于，也可以用于。
10.用刀口尺测量直线度误差时，其测量原则是与。
11.定位公差有、和位置度三个项目。
12.形位公差的值的选择应根据零件的来定。
四、综合题1. 公差原则有哪些？独立原则和包容要求的含义是什么？2. 形位公差项目分类如何？其名称和符号是什么？3. 形位公差带与尺寸公差带有何区别？形位公差的四要素是什么？4．将下列技术要求标注在下图上。
（1）φ100h6圆柱表面的圆度公差为0.005mm。
（2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0.015mm。
（3）φ40P７孔的圆柱度公差为0.005mm。
（4）左端的凸台平面对φ40P7孔轴线的垂直度公差为0.01 mm。
（5）右凸台端面对左凸台端面的平行度公差为0.02 mm.5．将下列技术要求标注在下图上。
（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。
（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。
（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm。
第四章答案一、判断题1-5 √√××√ 6-10 √×××× 11-15×√××× 16-20 √√√√×二、单项选择题1-5 ACDBB 6-10CDADC 11-15 C ABDB16-20 CADBC 21-25BDCDC 26-30ADDBA三、填空题1.实际要素；理想要素；2.靠近；与尺寸线错开；3.测得的距离；4.局部尺寸；位置误差；5.中心要素；中心要素；6.直径为公差值的圆柱；7.圆跳动；全跳动。
8. 减；9.被测要素；基准要素；10.理想要素比较原则。
