形位公差国家标准

１996《形状与位置公差》国家标准对形位公差与尺寸公差得相关性要求规定了五种,即:独立原则、包容要求(包容原则)、最大实体要求(最大实体原则)、最小实体要求与可逆要求。

公差原则得选用跟行业无关、独立原则一般用于非配合零件,或对形状与位置要求严格,而对尺寸精度要求相对较低得场合。

如印刷机得滚筒,尺寸精度要求不高,但对圆柱度要求高,以保证印刷清晰,因而给出了圆柱度公差,而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上得配合性质要求较严格得配合表面、如回转轴得轴颈、滑动套筒与孔、滑块与滑块槽等。

最大实体要求常用于对零件配合性质要求不严,但要求顺利保证零件可装配性得场合。

最小实体要求常用于保证零件得最小壁厚,以保证必要得强度要求得场合。

ﻫ可逆要求只用于被测要素,不用于基准要素。

转] 形位公差得包容原则(2０10—03－０5 10:42:26)转载分类:机械专业学习标签:形位公差包容原则最大实体原则杂谈1996《形状与位置公差》国家标准对形位公差与尺寸公差得相关性要求规定了五种,即:独立原则、包容要求(包容原则)、最大实体要求(最大实体原则)、最小实体要求与可逆要求、公差原则得选用跟行业无关。

ﻫ独立原则一般用于非配合零件,或对形状与位置要求严格,而对尺寸精度要求相对较低得场合。

如印刷机得滚筒,尺寸精度要求不高,但对圆柱度要求高,以保证印刷清晰,因而给出了圆柱度公差,而其尺寸公差则按未注公差处理。

ﻫ包容要求主要用于机器零件上得配合性质要求较严格得配合表面。

如回转轴得轴颈、滑动套筒与孔、滑块与滑块槽等。

最大实体要求常用于对零件配合性质要求不严,但要求顺利保证零件可装配性得场合、ﻫ最小实体要求常用于保证零件得最小壁厚,以保证必要得强度要求得场合。

可逆要求只用于被测要素,不用于基准要素、公差配合得三大原则得应用跟行业没有太大得关系,关键瞧企业得定位与对技术经济指标得控制了。

ﻫ在这三大原则中独立原则对制品得品质要求最高,成本也高,但对工程师得要求低。

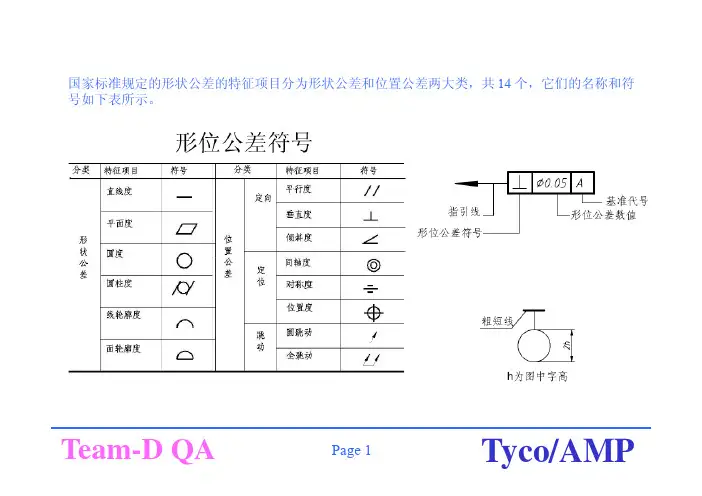

Tyco/AMPTeam-D QA Page 1国家标准规定的形状公差的特征项目分为形状公差和位置公差两大类，共14 个，它们的名称和符号如下表所示。

Tyco/AMPTeam-D QA Page 2形位公差的定义直线度-所有点都在一条直线上的情况，公差由两条平行线形成的区域来指定平面度-表面上所有的点都在一个平面上，公差由两个平行平面形成的区域来表示。

圆度-表面上所有点都在圆周上。

公差由两个同心圆限制的区域来指定。

圆柱度-旋转表面上的所有点都与公共轴等距。

圆柱公差制定了两个同心圆柱所形成的公差区域，此旋转表面必须在此区域中。

轮廓度-控制不规则的表面、线条、弧形或普通位面的定义公差方式。

轮廓可适用于单个线条元件或者零件的整个表面。

轮廓公差指定了沿着实际轮廓的唯一边界。

倾斜度-表面与轴处于指定角度的情况(与数据平面或轴的角度不是90度)。

公差区域是由两个平行平面定义的，这两个平行平面与数据平面或轴成指定的基本角度。

垂直度-表面或轴与数据平面或轴成直角的情况。

垂直公差指定了下列情况之一：由垂直于数据平面或轴的两个平面定义的区域，或者由垂直与数据轴的两个平行平面所定义的区域。

平行度-表面与轴上所有点与数据平面或轴等距的情况。

平行度公差指定了下列情况之一：平行于数据平面或轴的两个平面或线定义的区域，或者其轴平行于数据轴的圆柱公差区域。

同轴度-旋转表面的所有交叉可组合元素的轴，是数据特征的公共轴。

同心度公差指定了其轴与数据轴一致的圆柱公差区域。

位置度-位置度公差定义了允许其中中心轴或者中心平面偏离真正(理论上正确)位置的区域。

基本尺寸建立了从数据特征和相互关联的特征之间的真正位置。

位置误差是，特征与其正确位置间，总的可允许的位置偏移量。

对于孔和外部直径这样的圆柱特征来说，位置度公差通常是特征轴必须在其中的公差区域的直径。

对于不是圆的特征(如槽和短小的突出物)来说，位置度公差是特征的中心平面必须在其中的公差区域的总宽度。

1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

转］形位公差的包容原则（2010-03-05 10:42:26）转载标签：分类：机械专业学习形位公差包容原则最大实体原则杂谈1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

可逆要求只用于被测要素，不用于基准要素。

公差配合的三大原则的应用跟行业没有太大的关系，关键看企业的定位和对技术经济指标的控制了.在这三大原则中独立原则对制品的品质要求最高，成本也高，但对工程师的要求低.其它的两个对制品的质量要求相对低一些，强调作用尺寸和实际的装配效果.对工程师的要求高.成本低.通过公差的要求可以看到企业的技术和管理水平也可以看岀企业的成本控制能力.包容要求包容要求适用于单一要素如圆柱表面或两平行表面。

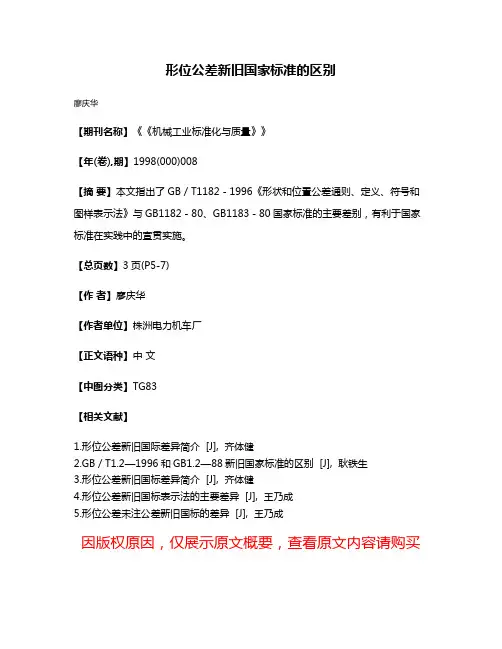

形位公差新旧国家标准的区别
廖庆华
【期刊名称】《《机械工业标准化与质量》》
【年(卷),期】1998(000)008
【摘要】本文指出了GB／T1182－1996《形状和位置公差通则、定义、符号和图样表示法》与GB1182－80、GB1183－80国家标准的主要差别，有利于国家标准在实践中的宣贯实施。

【总页数】3页(P5-7)
【作者】廖庆华
【作者单位】株洲电力机车厂
【正文语种】中文
【中图分类】TG83
【相关文献】
1.形位公差新旧国际差异简介 [J], 齐体健
2.GB／T1.2—1996和GB1.2—88新旧国家标准的区别 [J], 耿铁生
3.形位公差新旧国标差异简介 [J], 齐体健
4.形位公差新旧国标表示法的主要差异 [J], 王乃成
5.形位公差未注公差新旧国标的差异 [J], 王乃成
因版权原因，仅展示原文概要，查看原文内容请购买。

[精品]形位公差标准(GB1184-80)
形位公差是指零件表面或轴线上某些特定点的位置误差，即零件的形状、位置、方向和轴线的相互关系。

GB1184-80《形位公差标准》是中国国家标准，规定了形位公差的计算方法、代表字母、符号以及公差限制等内容。

一、形位公差的计算方法
1. 采用虚拟辅助基准二面体法进行计算。

虚拟辅助基准二面体是指零件在规定的测量位置上所形成的二面体，这个二面体与零件的实际基准二面体相比，具有相同的中心和方向。

2. 形位公差的计算分为三步骤：首先确定形位公差的参考点，然后计算形位公差的实际值，最后与公差限制进行比较，以确定零件是否可接受。

3. 形位公差的参考点通常是零件表面或轴线上的某个关键点，如孔、轴等。

二、形位公差的代表字母和符号
1. 形位公差的代表字母有两个：T表示位置公差，R表示圆度公差。

三、形位公差的公差限制
形位公差的公差限制是指规定了允许的最大偏差值或最大偏差范围，超出这个范围的零件就被认为是不合格的。

1. 位置公差的公差限制由两个方面来决定：一个是允许偏差的最大值，另一个是偏差的位置关系。

允许偏差的最大值一般用数字表示，偏差的位置关系则根据形位公差的类型、符号和方向来确定。

2. 圆度公差的公差限制是指允许圆形实际轮廓与理想轮廓之间的最大偏差，一般用数字表示。

四、形位公差的应用
形位公差在机械制造中具有重要的应用价值，它可以保证零件的相互配合精度和可靠性。

同时要求具有准确的测量技术和精密的加工技术才能满足形位公差的要求。

几何公差国家标准详解几何公差是描述零件形状和位置偏差的一种常用方法，它在工程制造中起着重要的作用。

为了保证零件的质量和性能，国家制定了针对几何公差的一系列标准。

本文将对几何公差国家标准进行详细解析，以帮助读者更好地了解和应用这些标准。

一、几何公差的概念和作用几何公差是描述零件形状和位置偏差的一种工程测量规范。

它以一定的数值范围表示零件形状和位置的误差限度，确保零件能够在实际使用中满足设计要求，并与其他零件配合良好。

几何公差包括形位公差、位置公差、轮廓公差等。

几何公差在工程制造中的作用主要有以下几个方面：1. 确保零件的互换性：几何公差可以定义零件的形状和位置误差，保证了不同零件具有相同的功能和性能，从而实现零件的互换使用。

2. 保证零件的装配质量：几何公差可以控制零件的间隙和过盈量，保证零件的装配质量，提高装配效率和产品质量。

3. 提高产品的耐用性：几何公差可以控制零件的形状和位置误差，减少零件之间的摩擦和磨损，提高产品的使用寿命和耐用性。

二、几何公差的国家标准为了统一和规范几何公差的应用，国家制定了一系列的标准，其中最重要的是GB/T 1800X系列标准。

这些标准规定了几何公差的符号表示、计算方法、公差值的选取等内容，是工程制造领域必不可少的参考文件。

GB/T 1800X系列标准主要包括以下几个部分：1. GB/T 1800.1-XXXX《几何公差》：该标准规定了几何公差的表示方法和计算方法。

2. GB/T 1800.2-XXXX《形位公差》：该标准规定了形位公差的表示方法和计算方法。

3. GB/T 1800.3-XXXX《位置公差》：该标准规定了位置公差的表示方法和计算方法。

4. GB/T 1800.4-XXXX《轮廓公差》：该标准规定了轮廓公差的表示方法和计算方法。

5. GB/T 1800.5-XXXX《界面公差》：该标准规定了界面公差的表示方法和计算方法。

这些标准的发布和实施，标志着我国在几何公差领域已经取得了重要进展，并与国际接轨。

机械零件标注与公差标准规定1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

形位公差国家标准形位公差国家标准，是我国机械制造行业中的重要标准之一。

该标准的制定，有助于规范各种机械零件的生产和加工过程，保证机器的稳定性、可靠性和精度，进一步提高了我国机械制造业的水平和竞争力。

形位公差是区分零件几何状态和位置精度的一种表达方式。

其主要作用是规定机械零件与另一零件相对位置的容许偏差范围，从而保证机械零件的相对定位精度。

形位公差国家标准，主要包括以下方面的内容：一、形位公差系统的种类形位公差系统主要有两种，一种是最大材料条件下的公差系统（MMC系统），另一种是最小材料条件下的公差系统（LMC系统）。

MMC系统是指在公差范围内，零件最大可能材料条件范围内的最大限制尺寸；LMC系统是指在公差范围内，零件最小可能材料条件范围内的最小限制尺寸。

二、形位公差符号形位公差符号是用来表示零件公差的一种标记符号。

国家标准中规定了各种常见零件公差的表示方法和符号，如位置公差、平面度、圆度、直线度、角度等公差。

三、形位公差的计算方法形位公差的计算方法是根据零件的设计图、工艺要求和材料特性而定。

计算方法包括基本公差法、配合公差法、定位公差法等。

其中，基本公差法是计算零件的尺寸公差时最常用的一种方法。

四、形位公差的应用范围形位公差广泛应用于各种机械制造领域，如轴承、齿轮、机床等。

形位公差是保证传动精度、提高产品质量、节约生产成本的重要手段。

五、形位公差的检测方法形位公差的检测是指检测零件的实际公差值是否符合设计要求。

常用的检测方法有测量仪器测量法、对比检测法和三坐标测量法。

六、形位公差的改进方法形位公差的改进是指提高零件精度、缩小公差范围，从而提高产品的质量和可靠性。

常用的改进方法包括选择更高精度的加工设备、材料的优化选择、改进工艺流程等。

总之，形位公差国家标准的制定和实施是我国机械制造行业发展的一个重要标志，对提高机械制造业的质量和竞争力起到了积极的推动作用。

希望未来能够进一步完善该标准体系，提高我国机械制造业的技术水平和创新能力。

标注公差、基本偏差、配合、基准制和形位公差1.标准公差和基本偏差为便于生产，实现零件的互换性及满足不同的使用要求，国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置。

1)标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的标记。

标准公差分为20级，即IT01，IT0，IT1，…，IT18。

其尺寸精确程度从IT01到IT18依次降低。

标准公差的具体数值见有关标准。

2)基本偏差基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。

当公差带在零线的上方时，基本偏差为下偏差；反之，则为上偏差。

基本偏差共有28个，代号用拉丁字母表示，大写为孔，小写为轴。

从基本偏差系列图中可以看出：孔的基本偏差A～H和轴的基本偏差k～zc为下偏差；，孔的基本偏差K～ZC和轴的基本偏差a～h为上偏差，JS和js的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是+IT/2、-IT/2。

基本偏差系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端是开口，开口的另一端由标准公差限定。

基本偏差和标准公差，根据尺寸公差的定义有以下的计算式：ES=EI+IT 或EI=ES-IT ei=es-IT或es=ei+IT孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。

2.配合基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。

根据使用要求的不同，孔和轴之间的配合有松有紧，因而国标规定配合种类：1）间隙配合孔与轴装配时，有间隙（包括最小间隙等于零）的配合。

孔的公差带在轴的公差带之上。

2）过渡配合孔与轴装配时，可能有间隙或过盈的配合。

孔的公差带与轴的公差带互相交叠。

3）过盈配合孔与轴装配时有过盈（包括最小过盈等于零）的配合。

孔的公差带在轴的公差带之下。

3.基准制在制造配合的零件时，使其中一种零件作为基准件，它的基本偏差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。
