《13.3 电流和电流表的使用》2011年课时练(第2课时)

  • 格式：doc
  • 大小：208.00 KB
  • 文档页数：10

《13.3 电流和电流表的使用》2011年课时练（第2课时） 菁优网 www.jyeoo.com

©2010-2012 菁优网 《13.3 电流和电流表的使用》2011年课时练（第2课时）

一、选择题（共6小题，每小题4分，满分24分） 1．关于电流表的使用，下列说法中不正确的是（ ） A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零 B．电流表要并联在被测电路中 C．当电路中的电流不估计时，要用试触的方法来选定合适的量程 D．绝不允许不经过用电器把电流表接线柱接到电源的两极上

2．某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“﹣”和“3”两接线柱接入电路．这样做的结果是（ ） A．指针摆动角度大 B．指针摆动角度小，读数更准确 C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确

3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ） A．电灯L1被短路 B．电灯L2被短路 C．有一盏灯的灯丝断了 D．电流表正负接线柱接反了

4．如图所示，当开关S闭合时，将发生的现象是（ ） A．灯可能被烧坏 B．电流表可能被烧坏 C．灯和电流表都可能被烧坏 D．不发生任何事故

5．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（ ） A．通过L1的电流大 B．通过L2的电流大 C．通过两灯的电流一样大 D．无法判断

6．如图所示，几种电路中，电流表只测L2电流的是（ ）

A． B． C． D． 二、填空题（共3小题，每小题5分，满分15分） 菁优网 www.jyeoo.com

©2010-2012 菁优网 7．如图中闭合开关，电流表A2的示数是0.25A，则A1的示数是 󰀀 _________ A．若将A1接到a处，它的示数应是 󰀀 _________ A．

8．如图中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2.3A，1.6A，则电流表接在C处时，其读数应为 󰀀 _________ A．

9．如图1所示的电路，电流表A1与A2的指针的位置如图2所示，电流表A1使用的量程是 󰀀 _________ ，读数是 󰀀 _________ A，电流表A2使用的量程是 󰀀 _________ ，读数是 󰀀 _________ A．通过L2的电流是 󰀀 _________ A．

三、解答题（共2小题，满分0分） 10．用如图所示的器材，按下面要求在方框内画出电路图，并用笔画线连接电路．要求：Ll和L2并联，用电流表测出L2中的电流（约1.2A），S作总开关．

11．（1）根据电路图，请用笔线把图中的实物连成电路； （2）如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图上只改动一根连线（删去一根线，重画一根线）实现这一要求． 菁优网 www.jyeoo.com

©2010-2012 菁优网 菁优网 www.jyeoo.com

©2010-2012 菁优网 《13.3 电流和电流表的使用》2011年课时练（第2课时） 参考答案与试题解析 一、选择题（共6小题，每小题4分，满分24分） 1．关于电流表的使用，下列说法中不正确的是（ ） A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零 B．电流表要并联在被测电路中 C．当电路中的电流不估计时，要用试触的方法来选定合适的量程 D．绝不允许不经过用电器把电流表接线柱接到电源的两极上 考点：电流表的使用。 分析：根据电流表使用前和使用时的方法分析．电流表的使用规则： ①电流表要串联在电路中； ②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）． ③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）． ④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）． 使用前的准备：①校零，用平口改锥调整校零按钮； ②选用量程（用经验估计或采用试触法）． 解答：解：根据电流表使用方法知，A、C、D的说法正确，B的说法错误，电流表应串联使用． 故选B． 点评：本题考查了电流表的使用方法．还要注意电流表读数： ①看清量程； ②看清分度值（一般而言，量程0～3A分度值为0.1A，0～0.6A为0.02A）； ③看清表针停留位置（一定从正面观察）．

2．某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“﹣”和“3”两接线柱接入电路．这样做的结果是（ ） A．指针摆动角度大 B．指针摆动角度小，读数更准确 C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确 考点：电流表的使用。 分析：使用电流表时，应选用合适的量程，太小会损坏电流表，太大了读数不准确． 解答：解：应选用0～0.6A的量程，而使用了大量程，则指针偏转角度小，读数不准确． 故选D． 点评：本题考查了电流表的使用规则．注意选用合适的量程测量，应用小量程时，而使用了大量程，则指针偏转角度小，读数不准确．

3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ） A．电灯L1被短路 B．电灯L2被短路 C．有一盏灯的灯丝断了 D．电流表正负接线柱接反了 考点：电流表、电压表在判断电路故障中的应用。 分析：电流表在串联电路中没有示数，只能是电路是开路状态． 解答：解：A、B、说法错误，即便电灯L1或L2短路，电路中也应有电流，而电流表没有示数，故错误． C、说法正确，当一个电灯断路时，电路形不成通路，故电流表无示数． 菁优网 www.jyeoo.com

©2010-2012 菁优网 D、说法错误，电流表正负接线柱接反了时，指针应向左偏，但没有，故错误． 故选C． 点评：本题考查了根据电流表的示数判断串联电路的故障．

4．如图所示，当开关S闭合时，将发生的现象是（ ） A．灯可能被烧坏 B．电流表可能被烧坏 C．灯和电流表都可能被烧坏 D．不发生任何事故 考点：电流表的使用；电路的三种状态。 分析：先判断电路的状态：通路、开路、短路，若短路会烧坏电流表和电源． 解答：解：由图可知，当开关闭合时，电路发生短路，电流会很大故会烧坏电流表． 故选B． 点评：本题考查了电路的状态的判断和电流表的使用规则： ①电流表要串联在电路中； ②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）． ③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）． ④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．

5．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（ ） A．通过L1的电流大 B．通过L2的电流大 C．通过两灯的电流一样大 D．无法判断 考点：串联电路的电流规律。 分析：串联电路中，各处电流相同．所以当两只灯泡串联时，通过它们的电流相同． 解答：解：两只小灯炮L1、L2串联在电路中，通过它们的电流相等． 故选C． 点评：此题考查了串联电路的电流规律．

6．如图所示，几种电路中，电流表只测L2电流的是（ ）

A． B． C． D． 考点：电流表的使用。 分析：电流表与被测用电器串联，根据电流表的正确使用方法判断即可． 解答：解：A、该电路为并联电路，电流表测量干路中的电流，故A选项错误； B、因为电流表与L2串联，且电路为并联电路，所以电流表只测量L2中的电流，故B选项正确； C、该电路为并联电路，电流表测量干路中的电流，故C选项错误； D、该电路为串联电路，所以电流表测量L1和L2中的电流，故D选项错误． 菁优网 www.jyeoo.com

©2010-2012 菁优网 故选B． 点评：会识别串并联电路，会正确使用电流表，且能判断电流表所测量的用电器．

二、填空题（共3小题，每小题5分，满分15分） 7．如图中闭合开关，电流表A2的示数是0.25A，则A1的示数是 󰀀 0.25 A．若将A1接到a处，它的示数应是 󰀀 0.25 A．

考点：串联电路的电流规律。 分析：由图可知：该电路是串联电路，据此即可确定电流表的示数． 解答：解：因为该电路是串联电路，所以两个电流表的示数相等，又知电流表A2的示数是0.25A，则A1的示数是0.25A； 无论将将A1接到何处，电流的大小都是相等的，故将A1接到a处，它的示数应是0.25A． 故此题的答案为：0.25；0.25． 点评：正确理解串联电路中电流与电压的特点是解决本题的关键；串联电路中各处的电流都相等．

8．如图中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2.3A，1.6A，则电流表接在C处时，其读数应为 󰀀 0.7 A．

考点：并联电路的电流规律。 分析：两电阻并联在电路两端，如a处接入电流表，则测得是干路电流，若b处接入电流表测得右侧灯泡的电流，若接在C处，则测得左侧灯泡的电流．由并联电路的特点可解． 解答：解：由图可看出两灯泡是并联关系，由并联电路的关系可知： Ia=Ib+Ic则Ic=Ia﹣Ib=2.3A﹣1.6A=0.7A． 故答案为0.7A． 点评：本题看懂电路图是前提，然后由并联电路的特点（干路电流等于各支路电流的和）即可以分析．

9．如图1所示的电路，电流表A1与A2的指针的位置如图2所示，电流表A1使用的量程是 󰀀 0～3A ，读数是 󰀀 0.7 A，电流表A2使用的量程是 󰀀 0～0.6A ，读数是 󰀀 0.24 A．通过L2的电流是 󰀀 0.46 A．

合集下载

九年级物理上册 13.3 电流和电流表的使用习题 (新版)苏科版

九年级物理上册 13.3 电流和电流表的使用习题 (新版)苏科版

13.3电流和电流表的使用习题1.在研究电流时，将它比作水流。

这是采用了下列哪种研究方法：（）A．控制变量法 B．等效法 C．建模法 D．类比法2.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确．．．的是（）A.I a=I dB.I a＞I dC.I a＞I bD.I d＞I c3.把较大的电阻与较小的电阻串联后接入电路中，如果通过较小电阻的电流是0.4A，那么通过较大电阻的电流将（）A．大于0.4A B．小于0.4A C．等于0.4A D．无法确定4.小红在使用电流表时，她使用的是“-”和“0.6”两个接线柱，指针偏转在离零刻度线17个小格的位置上，则电流表的示数是（）A．1.7A B．1.14A C．0.32A D．0.34A5. 使用电流表时发现指针向左边偏转其原因是（）A.电流过小B.电流过大，超过电流表的最大量程C.电流表的正、负接线柱接反了D.电流表并联在电路中了6.关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上7. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.22A B．0.98A，0.22AC．0.96A，0.24A D．0.24A，1.2A8.图中，能直接测量通过灯L1电流的电路是（）A． B． C． D 9.如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（）A．L1、L2串联B．通过L1、L2的电流相等C．电流表测干路中的电流D．电流表测通过L2的电流10.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小11.小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为，c处电流为；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为。

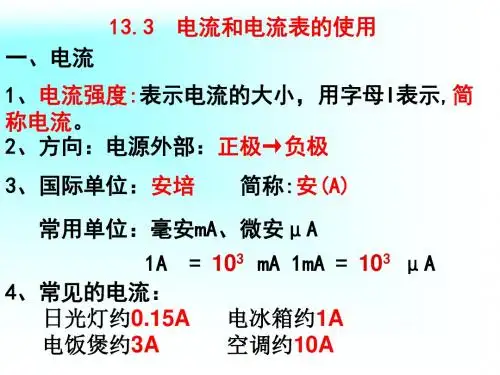

苏科版习题课：13.3电流和电流表的使用
