smt外观检验标准SMT外观检验标准。
一、引言。
SMT（Surface Mount Technology）是一种表面贴装技术，它已经成为电子制造业中最主要的生产工艺之一。
在SMT生产过程中，外观检验是非常重要的环节，它直接关系到产品质量和客户满意度。
因此，建立科学、严谨的SMT外观检验标准对于保证产品质量、提高生产效率具有重要意义。
二、外观检验标准的制定原则。
1. 合理性原则，外观检验标准必须符合实际生产情况，能够准确反映产品的外观质量特点。
2. 可操作性原则，外观检验标准必须具备一定的操作性，能够方便生产人员进行检验操作。
3. 公正性原则，外观检验标准必须客观、公正，能够避免主管人员的主观因素对检验结果的影响。
4. 统一性原则，外观检验标准必须统一于相关国家标准或行业标准，以确保产品质量符合法律法规的要求。
三、SMT外观检验标准的内容。
1. 焊接质量，检查焊点的焊接是否均匀、牢固，是否有焊接飞溅、焊接虚焊等现象。
2. 组件安装质量，检查元件的安装位置、方向是否正确，是否存在错装、漏装等问题。
3. 表面质量，检查PCB板表面是否有划痕、氧化、污渍等影响外观的缺陷。
4. 封装质量，检查封装件的外观是否完整，是否存在破损、变形等情况。
5. 标识质量，检查产品标识的清晰度、完整度，是否存在模糊、缺失等问题。
6. 清洁度，检查产品表面的清洁度，是否存在灰尘、油污等影响外观的因素。
四、SMT外观检验标准的执行流程。
1. 定期培训，定期对生产人员进行外观检验标准的培训，提高他们的外观质量判断能力。
2. 抽检制度，建立抽检制度，对生产线上的产品进行定期抽检，确保产品外观质量符合标准要求。
3. 记录管理，对外观检验结果进行详细记录，建立台账，以便追溯和分析问题原因。
4. 反馈改进，对发现的外观质量问题及时反馈给生产部门，并协助他们进行改进措施。
五、SMT外观检验标准的意义。
1. 保证产品质量，建立科学的外观检验标准，能够及时发现产品外观质量问题，保证产品质量符合客户要求。

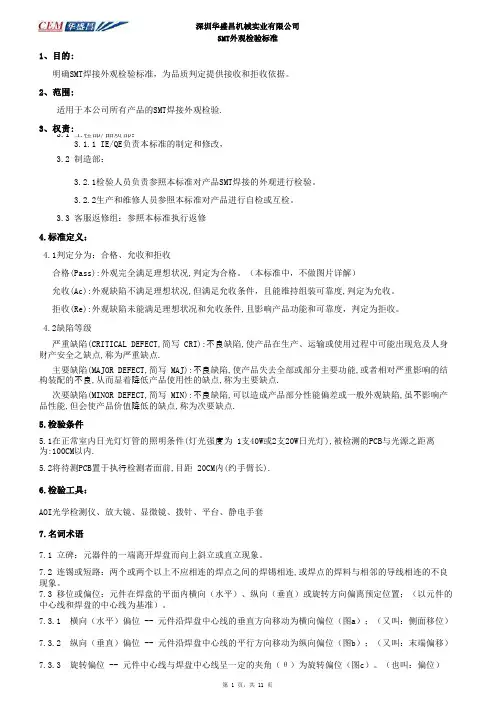

深圳华盛昌机械实业有限公司SMT外观检验标准1、目的:明确SMT焊接外观检验标准，为品质判定提供接收和拒收依据。
2、范围:适用于本公司所有产品的SMT焊接外观检验.3、权责:3.1 工程部/品质部：3.1.1 IE/QE负责本标准的制定和修改，3.2 制造部：3.2.1检验人员负责参照本标准对产品SMT焊接的外观进行检验。
3.2.2生产和维修人员参照本标准对产品进行自检或互检。
3.3 客服返修组：参照本标准执行返修4.标准定义：4.1判定分为：合格、允收和拒收合格(Pass):外观完全满足理想状况,判定为合格。
（本标准中，不做图片详解）允收(Ac):外观缺陷不满足理想状况,但满足允收条件，且能维持组装可靠度,判定为允收。
拒收(Re):外观缺陷未能满足理想状况和允收条件,且影响产品功能和可靠度，判定为拒收。
4.2缺陷等级严重缺陷(CRITICAL DEFECT,简写 CRI):不良缺陷,使产品在生产、运输或使用过程中可能出现危及人身财产安全之缺点,称为严重缺点.主要缺陷(MAJOR DEFECT,简写 MAJ):不良缺陷,使产品失去全部或部分主要功能,或者相对严重影响的结构装配的不良,从而显着降低产品使用性的缺点,称为主要缺点.次要缺陷(MINOR DEFECT,简写 MIN):不良缺陷,可以造成产品部分性能偏差或一般外观缺陷,虽不影响产品性能,但会使产品价值降低的缺点,称为次要缺点.5.检验条件5.1在正常室内日光灯灯管的照明条件(灯光强度为 1支40W或2支20W日光灯),被检测的PCB与光源之距离为:100CM以内.5.2将待测PCB置于执行检测者面前,目距 20CM内(约手臂长).6.检验工具：AOI光学检测仪、放大镜、显微镜、拨针、平台、静电手套7.名词术语7.1 立碑：元器件的一端离开焊盘而向上斜立或直立现象。
7.2 连锡或短路：两个或两个以上不应相连的焊点之间的焊锡相连,或焊点的焊料与相邻的导线相连的不良现象。
称发行版次1、电阻水平方向偏移，其基板焊点一端的空余长度1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度；2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。
L2L1、两元件之间最小间隔在0.5mm 以上为最大允收； 1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。
2. W<0.5mm,NG .零件直立拒收！文字面帖反拒收。
1、按正面贴装，元件的两端置于基板焊点的中央位置。
1、元件偏移突出基板焊点的部份是元件宽度的25% 以下为最大允收限度,如果超出25%则拒收。
1、元件水平方向偏移，其基板焊点一端的空余长度 1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度； 2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。
L2L1、两元件之间最小间隔在0.5mm 以上为最大允收； 1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。
2. W<0.5mm,NG .零件直立拒收！零件直立项 目零件直立电阻帖反标准模式电容、电感偏移零件间隔电容、电感偏移SMT 通用检验标准A01页码3/9判 定 說 明图 示 说 明(垂直方向)(水平方向)电阻偏移(水平方向)零件间隔电容、电感类实装W零件直立拒收文字面(翻白)R757文字面电阻不可帖反(文字面)OKW W1W1≧W*25%,NG.W零件直立拒收称发行版次1、接触点与焊点端的距离至少是二极管的25%以上 1. L ≧D*25%,OK ;为最大允收量；2. w1≦W*50%, OK .2、二极管一端突出焊点的内侧部分小于二极管金属反之 NG .电镀宽度的50%，为最大允收量；3、超出以上标准则不良。
1、二极管突出焊点一端的部分应小于二极管直径的 25%，如果超出二极管直径的25%则拒收。
1. W<D*25%, OK ;2. W ≧D*25%, NG ;部品本体不可有缺边，缺角和破损现象。
smt检验规范SMT检验规范是电子制造工厂中一项至关重要的质量控制措施。
SMT，表面贴装技术，已经成为电子设备制造中最常见的技术之一，因此对SMT的高质量控制非常重要。
为了确保生产的电路板符合要求并且质量稳定，需要制定一份准确的SMT检验规范。
本文将探讨关于SMT检验规范的各方面内容，包括其目的、方法、步骤和影响。
一、SMT检验规范的目的SMT检验规范的主要目的是确保电路板的品质达到预期的要求。
具体而言，它的目的包括以下三个方面：1.减少缺陷的数量-- 在制造过程中，由于各种机器、设备和人工的原因，电路板可能会出现各种各样的缺陷，如缺失、偏移、短路等等。
SMT检验规范的主要目的之一就是尽可能减少这些缺陷的数量，以确保最终既能够提供高质量的产品，又能够最大程度地节省成本。
2.提高工作效率--在制造和检验过程中，许多环节需要逐一进行检验。
如果没有一份详细的检验规范的话，这样的检验工作将会非常繁琐。
制定SMT检验规范可以大大提高工作效率，让每个环节的工作都变得更加清晰、更加有目的。
3.确保品质一致--在电路板中，每一个部分都非常重要，因为它们的质量不仅关系到整个电路板的性能，还直接关系到整个设备的运行稳定性和可靠性。
通过制定严格的检验规范，可以保证所有产品都具有的同一标准，将不同型号产品之间的区别降至最低，为产品的品质一致性提供保障。
二、SMT检验规范的方法制定SMT检验规范的方法包括以下几个步骤：1.收集数据-- 在制作SMT检验规范之前，首先需要收集数据，并对它们进行分类和分析。
这些数据包括各种不良现象的发生情况，以及它们发生的原因和解决方法。
2.制定标准--为了达到一致性，需要明确标准。
制定SMT 检验规范时，需要制定具体的标准，包括缺陷类型、数量、位置和解决方法等。
在制定标准时，需要确保这些标准符合制造商的要求，而且尽可能贴近实际生产工艺。
3.制定检验步骤--检验步骤需要确定，以便在制造过程中使用它作为指导。
