SMT外观检验规范

smt外观检验标准SMT外观检验标准。

一、引言。

SMT（Surface Mount Technology）是一种表面贴装技术，它已经成为电子制造业中最主要的生产工艺之一。

在SMT生产过程中，外观检验是非常重要的环节，它直接关系到产品质量和客户满意度。

因此，建立科学、严谨的SMT外观检验标准对于保证产品质量、提高生产效率具有重要意义。

二、外观检验标准的制定原则。

1. 合理性原则，外观检验标准必须符合实际生产情况，能够准确反映产品的外观质量特点。

2. 可操作性原则，外观检验标准必须具备一定的操作性，能够方便生产人员进行检验操作。

3. 公正性原则，外观检验标准必须客观、公正，能够避免主管人员的主观因素对检验结果的影响。

4. 统一性原则，外观检验标准必须统一于相关国家标准或行业标准，以确保产品质量符合法律法规的要求。

三、SMT外观检验标准的内容。

1. 焊接质量，检查焊点的焊接是否均匀、牢固，是否有焊接飞溅、焊接虚焊等现象。

2. 组件安装质量，检查元件的安装位置、方向是否正确，是否存在错装、漏装等问题。

3. 表面质量，检查PCB板表面是否有划痕、氧化、污渍等影响外观的缺陷。

4. 封装质量，检查封装件的外观是否完整，是否存在破损、变形等情况。

5. 标识质量，检查产品标识的清晰度、完整度，是否存在模糊、缺失等问题。

6. 清洁度，检查产品表面的清洁度，是否存在灰尘、油污等影响外观的因素。

四、SMT外观检验标准的执行流程。

1. 定期培训，定期对生产人员进行外观检验标准的培训，提高他们的外观质量判断能力。

2. 抽检制度，建立抽检制度，对生产线上的产品进行定期抽检，确保产品外观质量符合标准要求。

3. 记录管理，对外观检验结果进行详细记录，建立台账，以便追溯和分析问题原因。

4. 反馈改进，对发现的外观质量问题及时反馈给生产部门，并协助他们进行改进措施。

五、SMT外观检验标准的意义。

1. 保证产品质量，建立科学的外观检验标准，能够及时发现产品外观质量问题，保证产品质量符合客户要求。

2.双手戴手 套
3.佩戴静电 环
1.焊接连接的润湿角不应超过90º（A、B 图），例外的情况是当焊料轮廓延伸到可 焊端边缘或阻焊剂时润湿角可以超过90º （C、D图）
1.焊膏再流不完全
2.不润湿
焊 接 异 3.退润湿 常
5.短路
7.焊料破裂
图1
正确Right
不良Wrong
短路 Short
偏移 Pin bending
底部端 元件要求可参考IC类标
子元件
准，
OK
两个优先原则：1.SOP定义高于此标准； 2.判定时文字优先于图片；
1.锡膏成形不良且偏位， 连锡
NG
拒收
1.PAD与锡膏成形偏移超 过15%
NG
3.锡膏印刷不良与元件焊接造成不良现象
最大侧面偏移（A）不大于
引线宽度（W）的25%或
OK
侧面偏 0.5mm，两者取较小值
移 最大侧面偏移（A）大于引
线宽度（W）的25%或
NG
0.5mm，两者取较小值
1.焊料延伸到引线厚度以
一、编制目的：
规范产品检验工作，完善标准，防止不合格品流入下一道工序，更好的培训和指导员工作业。 二、检验标准要求： 1、PCB板的握法：佩戴静电手套、静电手套、握持板边或板角来检验，如下图1。 2、常用名词： 2.1 空焊（Missing Solder）：零件脚或引线脚与锡垫间没有锡或其它因素造成没有接合。 2.2 假焊（False welding）：假焊之现象与空焊类似，但其锡垫之锡量太少，低于接合面标准。 2.3 冷焊（Cold solder）：锡膏在回流焊后，元件焊点表面未形成锡带，表面不平滑、粗糙有细微裂缝或裂痕。 2.4 短路（Short）：有脚零件在脚与脚之间被多余之焊锡所联接短路。 2.5 错件（Wrong Component）：零件放置之规格或种类与作业规定或BOM、ECN不符者，即为错件。 2.6 缺件（Missing Component）：应放置零件之地址，因不正常之缘故而产生空缺。 2.7 极性反向（Reverse）：极性方位正确性与加工工程样品装配不一样，即为极性错误。 2.8 翻白（Mounting Upside Down）：SMT之零件不得倒置，另CR因底部全白无规格标示，虽无极性也不可倾倒放置。 2.9 偏移（Skewing）：侧面偏移小于或等于元器件端子宽度的25%或焊盘宽度的25%，两者取小值。 2.10 锡球（Solder Ball）：PCB板表面附着多余的焊锡球、锡渣，一律拒收。 2.11 刮伤(Scratch)：注意PCB板堆积防护不当或重工防护不当产生刮伤问题。 2.12 片式元件最小填充高度(Electronic component minimum fill height)：为焊料爬升元件高度的25%或0.5mm，两 者取小值。 2.13 片式元件最大填充高度(Electronic component maximum filling height)：延伸至端帽金属镀层顶部，但不可进 一步延伸至元器件本体顶部。 2.14 立碑（Tombstone）：因元件之相异焊点间产生不同应力，而使元件一端翘起。 2.15 少锡（Insufficient Solder）：被焊元件或元件脚锡过少，未达到标准焊锡量。1.双手握板 2.16 锡尖（Icicle）：焊点凝固时融锡受热应力影响形成尖角、拉丝、披峰状的尖锐突起。边

.)以下为最大允收限度,如果超过25%则拒收。

名文件编号称发行版次1、电阻水平方向偏移，其基板焊点一端的空余长度1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度；2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。

L2L1、两元件之间最小间隔在0.5mm 以上为最大允收； 1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。

2. W<0.5mm,NG .零件直立拒收！文字面帖反拒收。

1、按正面贴装，元件的两端置于基板焊点的中央位置。

1、元件偏移突出基板焊点的部份是元件宽度的25% 以下为最大允收限度,如果超出25%则拒收。

1、元件水平方向偏移，其基板焊点一端的空余长度 1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度； 2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。

L2L1、两元件之间最小间隔在0.5mm 以上为最大允收； 1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。

2. W<0.5mm,NG .(垂直方向)(水平方向)电阻偏移(水平方向)零件间隔电容、电感类实装生效日期A01页码3/9判　定　說　明图　示　说　明作 业 指 导 书SMT 通用检验标准WI-Q-001电容、电感偏移标准模式电容、电感偏移零件间隔零件直立电阻帖反电阻偏移(垂直方向)项　目WW1≧W*25%,NGW零件直立拒收文字面(翻白)R757文字面电阻不可帖反(文字面OKWW1W1≧W*25%,NGW零件直立拒收！名文件编号称发行版次1、元件倾斜突出焊点的部份须小于元件宽度的25%， 反之则拒收。

(NG)1、三极管的三个引脚处于焊点的中心位置。

1、三极管的引脚超出焊点的部份须小于或等于引脚 1. w1≦W*1/2, OK ; 宽度的1/2；若大于1/2则不良。

允
可被剥除者D>0.13mm
正确配戴静电手环
允 收：焊锡面不易剥除者，直径小于等于0.25mm的锡珠与锡渣；零件面锡珠与 锡渣可被剥除者，直径D 或长度L 小于等于0.13mm。 拒收标准：不易被剥除且直径大于0.25mm，可被剥除者直径或长度大于0.13mm
元件引脚占 到焊盘的1/2
元件偏离焊盘 但引脚必需在焊盘内
图
解
理想标准：印制
电路组件上没有
SMT 外观检验标准
一、编制目的：
规范产品检验工作，完善标准，防止不合格品流入下一道工序，更好的培训和指导员工作业
双手握板边或板角处
不易被剥除者 L>0.25 mm
图2
图1
可见的锡球。
双手戴手套
二、检验标准要求：
1、PCB板半成品的握法：配带静电手套、静电手环，握持板边或板角来检验（如右图1所示）。 2、常用名词：
零件纵向偏移，但焊盘尚保有其零件宽度的1/5以上，金属封头纵向滑出焊盘，但仍盖住焊盘0.13mm以上。
拒收标准：超出以上允收标准外的全部拒收。
2.10 缺件(Missing Component)：应该装的元件而未装上。 2.11 多件(Extra Component)：电路板上出现不该有的元件。 2.12 损件 (Damage)：元件产生龟裂或有明显的残缺。 2.13 错件(Wrong Component)：装错非BOM 表里的元件。 2.14 极性反(Inverse)：有极性之元件放置颠倒。 2.15 方向反(Reverse)：元件放置方向不正确(针对没有极性元件)。 2.16 锡尖( Icicle )：焊点凝固时融锡受热应力影响形成尖角、拉丝、披峰状的尖锐突起。 2.17 锡多(Excess Solder)：焊锡不良造成上锡过量。 2.18 少锡(Insufficient Solder)：被焊元件或元件脚锡过少，未达到标准焊锡量。 2.19 锡珠(Solder Ball)：在PCB、元件或元件脚上残留有锡球状物体（如右图2所示）。

smt外观检验标准SMT外观检验标准。

一、引言。

SMT（Surface Mount Technology）是一种表面贴装技术，它已经成为电子制造业中最常用的组装技术之一。

SMT外观检验是SMT生产过程中非常重要的一环，它直接关系到产品的质量和外观效果。

因此，建立一套科学、合理的SMT外观检验标准对于保证产品质量具有重要意义。

二、SMT外观检验标准的制定背景。

SMT外观检验标准的制定是为了规范SMT生产过程中的外观检验工作，提高产品的质量稳定性和一致性，降低不良品率，减少质量风险，保证产品的可靠性和稳定性。

三、SMT外观检验标准的内容。

1. 外观检验项目。

SMT外观检验项目包括但不限于焊接质量、元件偏位、锡球形状、焊盘形状、PCB表面污染、元件损坏等。

这些项目是SMT生产过程中最容易出现问题的地方，也是产品外观质量的重点关注对象。

2. 外观检验方法。

SMT外观检验方法包括目视检查、显微镜检查、X光检查等。

不同的外观缺陷需要采用不同的检验方法，以确保对各种外观缺陷的有效检测。

3. 外观检验标准。

SMT外观检验标准应当明确各项外观检验项目的合格标准和不合格标准，以及对于不同外观缺陷的判定标准。

这样可以使外观检验工作更加规范和标准化。

四、SMT外观检验标准的制定原则。

1. 合理性原则。

SMT外观检验标准应当合理、科学、可操作，既要充分考虑产品的实际情况，又要结合生产工艺和设备特点。

2. 可行性原则。

SMT外观检验标准应当具有一定的可行性，能够在实际生产中得到有效执行，同时要考虑到检验成本和效率的平衡。

3. 统一性原则。

SMT外观检验标准应当统一于国家标准或行业标准，以确保产品的质量和外观效果达到一定的标准要求。

五、SMT外观检验标准的应用。

SMT外观检验标准的应用需要在SMT生产过程中严格执行，确保每一道工序都符合标准要求，及时发现和处理外观缺陷，以避免不良品的流入市场。

六、结论。

SMT外观检验标准的制定对于提高产品质量稳定性和一致性具有重要意义，它是SMT生产过程中不可或缺的一环。

可接受——最大焊锡高度可超出焊盘或者爬伸至末端帽状金属层顶部. 缺陷——焊锡接触元件体超过元件体
最小焊点高度F 最小焊点高度F
可接受——正常湿润。
焊锡厚度G 焊锡厚度
可接受——正常湿润。
J
末端重叠J 末端重叠
可接受——元件可焊端与焊盘之间的末端重叠J最小为元件可焊端 长度T的50%。
城堡形可焊端， 城堡形可焊端，无引脚芯片载体
桥接
缺陷——焊锡在导体间的非正常连接。
焊锡珠/ 焊锡珠/焊锡残渣
焊锡珠是在焊接后形成的呈球状的焊锡，焊锡残渣是在回流中形成的 小的球状或不规则状的焊锡球。 制程警示——固定的焊锡球距离焊盘或导线0.13毫米内， 或直径大于0.13毫米。 在600平方毫米或更小范围内有多于5个焊锡球/泼溅。
注：固定的/附着的或类似的表达，可理解为在通常使用环境下不会导致松动。
检验使用工具 X-Ray适用于对CSP（Chip Scale Package）/BGA元件焊接点的抽检； 图纸用于对元件的核对
片式元件
侧面偏移Ａ： 侧面偏移Ａ：
在满足末端焊点宽度C的情况下不作要求。
末端焊点宽度Ｃ： 末端焊点宽度Ｃ：
可接受——最小末端焊点宽度C为元件可焊端宽度W的50% ， 或焊盘宽度P的50% ,取其中较小者,同时不违反最小电气间隙0.13mm。 超过50%或者违反最电气间隙者为NG.
偏移
焊球桥接
焊接破裂
空洞
常见的不良现象
• 片式元件 • SMT焊接异常Байду номын сангаас• 元件损坏
片式元件
侧面可焊端 — 侧面贴装 可接受——矩形片式元件满足下列条件： 最大片式元件面积：长度≤3毫米 宽度≤1.5毫米 片式元件被较高元件包围。 在每个组件上不超过五个片式元件侧面贴装。 焊盘或金属帽端完全浸润

1.锡珠、锡渣不論可被剥除 者或不易被剥除者,直径D或 长度L≦8mil。 (D,L≦8mil)
54
鸥翼最大跟 部焊点高度
立式元件组 55 装之方向与
极性
1.各接脚已发生偏滑，引线 脚的侧面仍保留在焊垫上(X ≧0) 2.各接脚已发生偏滑，脚跟 剩余焊垫的宽度，最少保有 一个接脚厚度(Y≧T)。
不允许焊接元件有斜立或直 立现象（元件一端脱离焊盘 焊锡而翘起）
一、名词术语
1、英制与公制单位换算:
1 密尔 ( mil )= 0.001 英吋 ( inch )= 0.0254 公厘 ( mm ) 1 英吋 ( inch )= 1000 密尔 ( mil )= 25.4 公厘 ( mm )
三、外观检验标准定义和图解
编号
项目
标准要求 (允收标准）
参考图片
编号
12
41
鸥翼脚面焊 点最大量
42 锡珠、锡渣
不允许宽、高有差别（高度 的比不超过2:1）的元件侧立 （元件本体旋转90度贴放）
不允许有出现元件漏贴的现 象
功率晶体 43 (MOSFET)元
件--偏位
NG
44
片式元件-立碑
OK
1.PIN排列直立无扭转、扭曲 不良现象。 2.PIN表面光亮电镀良好、无 毛边扭曲不良现象。
15
4、印刷偏移量少于15%。
4
二极管、电 容等（1206 以上尺寸） 元件锡膏印 刷
1、锡膏量足； 2、锡膏覆盖焊盘有85%以 上； 3、锡膏成形佳。
16
偏移量<15%W
焊盘间距 1、锡膏印刷成形佳；
4
0.7~ 1.25mm 2、虽有偏移，但未超过15% 元件锡膏印 焊盘；

2. 焊錫帶涵蓋引線彎曲處兩側 旳50%下列(h<1/2T)。(MI)
註：錫表面缺點﹝如退錫、不 吃錫、金屬外露、坑...等 ﹞不超過總焊接面積旳5%
PAGE 13
SMT INSPECTION CRITERIA
焊點性標準--J型接腳零件之焊點最大量
理想狀況(TARGET CONDITION)
1. 凹面焊錫帶存在於引線旳 四側。
≧1/2 H 拒收狀況(NONCONFORMING DEFECT)
<1/2 H
<1/2 H
1. 焊錫帶延伸到組件端旳 50% 下列。(MI)
2. 焊錫帶從組件端向外延伸到 焊墊端旳距離小於組件高度 旳50%。(MI)
註:錫表面缺點﹝如退錫、不 吃錫、金屬外露、坑...等﹞ 不超過總焊接面積旳5%
PAGE 15
理想狀況(TARGET CONDITION)
1.片狀零件恰能座落在焊墊旳中央 且未發生偏出，全部各金屬封頭 頭都能完全與焊墊接觸。
103
W
W
允收狀況(ACCEPTABLE CONDITION)
≧1/5W
103
≧ 5mil (0.13mm)
註：此標準適用於三面或五面之 晶片狀零件。
1.零件縱向偏移，但焊墊尚保有其 零件寬度旳20%以上。
≦1/3W 拒收狀況(NONCONFORMING DEFECT)
1.各接腳已發生偏滑，所偏出焊
墊以外旳接腳，还未超過接腳 本身寬度旳1/3W。
1.各接腳所偏滑出焊墊旳寬度，已 超過腳寬旳1/3W。(MI)
>1/3W
PAGE 4
SMT INSPECTION CRITERIA
零件組裝標準--QFP零件腳趾之對準度

5.2.1.11漏件：依据BOM与ECN应贴元件的位置未贴元件。
5.2.1.12错件：贴装元件编号、名称、数值、规格、误差、颜色等与BOM和ECN不符。
5.2.1.13反向：有极性元件（二极管，极性电容，IC等）其贴装方向与PCB丝印方向要求不符。
5.2.1.14短路：不同位两焊点或两引脚间连锡、碰脚。
元件左右偏离焊盘内侧的部分小于元件长度（引脚平脚）的1/4；
元件斜偏出焊盘的部分大于元件宽度（或直径、引脚宽度）的1/4。
5.2.1.2损伤：元件本体有缺边，缺角和破损等。
5.2.1.3翻面：元件有标识一面贴于PCB面。
5.2.1.4脱离铜箔：元件一端连于相应焊点，元件与PCB成一角度，或脱离另一焊盘。
5.2.2.3胶偏：红胶点完全偏出元件贴装范围。
5.2.2.4红胶不凝：过回流焊后红胶不硬化。
5.2.2.5推拉力不够是指：
0603矩型片式元件推拉力横向＜1.5kgf,纵向＜1.7kgf；
0805矩型片式元件推拉力横向＜1.6kgf,纵向＜1.8kgf；
1206矩型片式元件推拉力横向＜1.6kgf,纵向＜1.8kgf；
5.2.1.5侧立：元件侧立于PCB相应焊点上。
5.2.1.6脚翘：元件引脚未贴紧PCB，或引脚弯曲高度大于引脚厚度。
5.2.1.7翘高：元件端与PCB间距大于0.2mm。
5.2.1.8间距过窄：两个零件间距小于0.38mm。
5.2.1.9元件散乱：因撞板或人为摸件等引起PCB板面元件散乱。
5.2.1.10多件：依据BOM和ECN不应贴元件的位置而贴装的元件。
5.2.1.20少锡：电阻，电容类焊锡爬坡高度小于零件厚度的1/3；二极管类焊锡爬坡高度小于零件直径的1/4 。

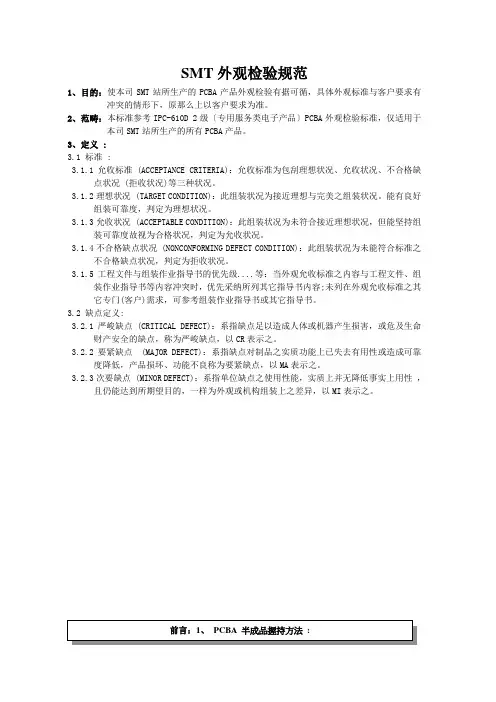

SMT外观检验规范1、目的：使本司SMT站所生产的PCBA产品外观检验有据可循，具体外观标准与客户要求有冲突的情形下，原那么上以客户要求为准。

2、范畴：本标准参考IPC-610D 2级〔专用服务类电子产品〕PCBA外观检验标准，仅适用于本司SMT站所生产的所有PCBA产品。

3、定义 :3.1 标准 :3.1.1允收标准 (ACCEPTANCE CRITERIA)：允收标准为包刮理想状况、允收状况、不合格缺点状况 (拒收状况)等三种状况。

3.1.2理想状况 (TARGET CONDITION)：此组装状况为接近理想与完美之组装状况。

能有良好组装可靠度，判定为理想状况。

3.1.3允收状况 (ACCEPTABLE CONDITION)：此组装状况为未符合接近理想状况，但能坚持组装可靠度故视为合格状况，判定为允收状况。

3.1.4不合格缺点状况 (NONCONFORMING DEFECT CONDITION)：此组装状况为未能符合标准之不合格缺点状况，判定为拒收状况。

3.1.5工程文件与组装作业指导书的优先级....等：当外观允收标准之内容与工程文件、组装作业指导书等内容冲突时，优先采纳所列其它指导书内容;未列在外观允收标准之其它专门(客户)需求，可参考组装作业指导书或其它指导书。

3.2 缺点定义:3.2.1严峻缺点 (CRITICAL DEFECT)：系指缺点足以造成人体或机器产生损害，或危及生命财产安全的缺点，称为严峻缺点，以CR表示之。

3.2.2要紧缺点 (MAJOR DEFECT)：系指缺点对制品之实质功能上已失去有用性或造成可靠度降低，产品损坏、功能不良称为要紧缺点，以MA表示之。

3.2.3次要缺点 (MINOR DEFECT)：系指单位缺点之使用性能，实质上并无降低事实上用性，且仍能达到所期望目的，一样为外观或机构组装上之差异，以MI表示之。

(a)配带洁净手套与配合良好静电防护措施。

(b)握持板边或板角执行检验。

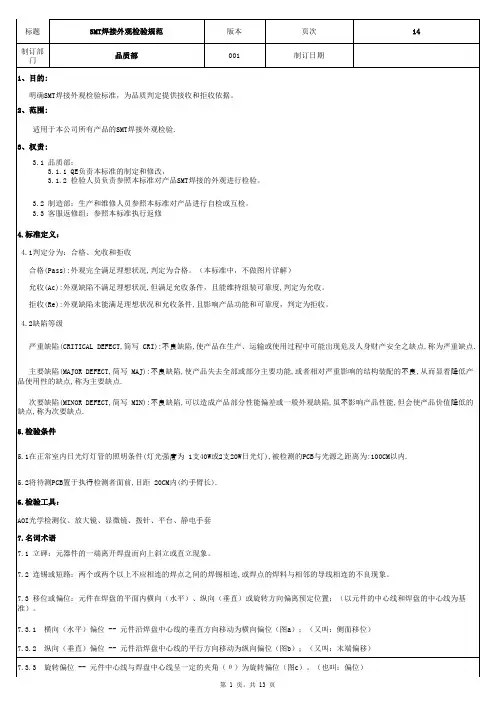

1、目的:明确SMT焊接外观检验标准，为品质判定提供接收和拒收依据。

2、范围:适用于本公司所有产品的SMT焊接外观检验.3、权责:3.1 品质部：3.1.1 QE负责本标准的制定和修改，3.1.2 检验人员负责参照本标准对产品SMT焊接的外观进行检验。

3.2 制造部：生产和维修人员参照本标准对产品进行自检或互检。

3.3 客服返修组：参照本标准执行返修4.标准定义：4.1判定分为：合格、允收和拒收合格(Pass):外观完全满足理想状况,判定为合格。

（本标准中，不做图片详解）允收(Ac):外观缺陷不满足理想状况,但满足允收条件，且能维持组装可靠度,判定为允收。

拒收(Re):外观缺陷未能满足理想状况和允收条件,且影响产品功能和可靠度，判定为拒收。

4.2缺陷等级严重缺陷(CRITICAL DEFECT,简写 CRI):不良缺陷,使产品在生产、运输或使用过程中可能出现危及人身财产安全之缺点,称为严重缺点. 主要缺陷(MAJOR DEFECT,简写 MAJ):不良缺陷,使产品失去全部或部分主要功能,或者相对严重影响的结构装配的不良,从而显着降低产品使用性的缺点,称为主要缺点.次要缺陷(MINOR DEFECT,简写 MIN):不良缺陷,可以造成产品部分性能偏差或一般外观缺陷,虽不影响产品性能,但会使产品价值降低的缺点,称为次要缺点.5.检验条件5.1在正常室内日光灯灯管的照明条件(灯光强度为 1支40W或2支20W日光灯),被检测的PCB与光源之距离为:100CM以内.5.2将待测PCB置于执行检测者面前,目距 20CM内(约手臂长).6.检验工具：AOI光学检测仪、放大镜、显微镜、拨针、平台、静电手套7.名词术语7.1 立碑：元器件的一端离开焊盘而向上斜立或直立现象。

7.2 连锡或短路：两个或两个以上不应相连的焊点之间的焊锡相连,或焊点的焊料与相邻的导线相连的不良现象。

7.3 移位或偏位：元件在焊盘的平面内横向（水平）、纵向（垂直）或旋转方向偏离预定位置；（以元件的中心线和焊盘的中心线为基准）。

smt外观检查标准SMT外观检查标准。

一、引言。

SMT（Surface Mount Technology）是一种表面贴装技术，广泛应用于电子元器件的生产中。

在SMT生产过程中，外观检查是非常重要的环节，它直接关系到产品的质量和可靠性。

本文档旨在制定SMT外观检查标准，以确保产品外观质量符合要求，提高产品的可靠性和竞争力。

二、外观检查标准。

1.焊接质量。

1.1焊点外观，焊点表面应光滑平整，无裂纹、气泡、凹坑等缺陷。

1.2焊盘外观，焊盘应平整，无氧化、锈蚀等现象。

1.3焊料外观，焊料应均匀，无虚焊、溢出等情况。

2.元器件安装。

2.1元器件位置，元器件应安装在指定位置，无偏移、歪斜等情况。

2.2元器件间距，元器件之间应保持适当间距，避免短路等问题。

2.3元器件损坏，元器件表面应无划痕、磨损等损坏现象。

3.印刷质量。

3.1印刷位置，印刷应准确无误，无偏移、重影等情况。

3.2印刷质量，印刷应均匀、清晰，无残留、漏印等情况。

3.3印刷剥离，印刷应牢固，无剥离、脱落等现象。

4.外观质量。

4.1外观检查，产品外观应整洁，无划伤、污渍等现象。

4.2标识清晰，产品标识应清晰可见，无模糊、掉色等情况。

4.3封装完整，产品封装应完整，无开裂、变形等问题。

5.包装质量。

5.1包装完好，产品包装应完整，无破损、变形等情况。

5.2包装标识，包装标识应清晰，无模糊、错位等现象。

5.3包装数量，包装数量应准确无误，避免漏装、多装等问题。

三、结论。

SMT外观检查是确保产品质量的重要环节，本文档制定了一系列的外观检查标准，涵盖了焊接质量、元器件安装、印刷质量、外观质量和包装质量等方面。

通过严格执行这些标准，可以有效提高产品的质量和可靠性，提升企业的竞争力，满足客户的需求。

希望全体员工都能认真遵守这些标准，共同努力，为公司的发展贡献力量。

四、附录。

1.外观检查标准示意图。

2.外观检查记录表。

3.外观检查标准执行流程图。

以上即为SMT外观检查标准的文档内容，希望能够对相关人员在SMT生产过程中有所帮助，提高产品的质量和可靠性。

目的：统一外观检验标准，确保产品外观质量的一致性描述项目检验标准描述理想状况允收状况拒收状况立方体器件判断标准浮高元器件直接焊接在焊盘表面。

立方体器件浮高允收状况：最大浮起高度小于或等于0.5mm。

立方体器件浮高允收状况：最大浮起高度大于0.5mm。

对准度(器件Y方向)立方体器件恰能座落在焊盘的中央且未发生偏出，所有各金属焊脚都能完全与焊盘接触。

1)器件纵向偏移，但器件与焊盘接触宽度在器件宽度的20%以上；2)金属焊脚纵向滑出焊盘，但仍盖住焊盘0.13mm以上。

1）器件纵向偏移，但器件与焊盘接触宽度在器件宽度的20%以下2）金属焊脚纵向滑出焊盘，盖住焊盘少于0.13mm。

对准度(器件X方向)立方体器件恰能座落在焊盘的中央且未发生偏出，所有各金属焊脚都能完全与焊盘接触。

器件横向超出焊盘以外，但超出宽度小于、等于其器件宽度的50%。

器件已横向超出焊盘，但超出宽度大于器件宽度的50%。

﹥0.5mm(20mil)目的：统一外观检验标准，确保产品外观质量的一致性描述项目检验标准描述理想状况允收状况拒收状况立方体器件判断标准焊点性标准（最小焊点）1）焊锡带是凹面并且从焊盘端延伸到组件端的2/3H以上；2）锡皆良好地附着于所有可焊接面；3）焊锡带完全涵盖着组件端金属镀面。

1）锡带延伸到组件端的50%以上；2）焊锡带从组件端向外延伸到焊盘的距离为组件高度的50%以上。

1）锡带延伸到组件端的50% 以下；2）焊锡带从组件端向外延伸到焊盘端的距离小于组件高度的50%；注:锡表面缺点﹝如退锡、不吃锡、金属外露、坑...等﹞不超过总焊接面积的5%焊点性标准（最大焊点）1)焊锡带是凹面并且从焊盘端延伸到组件端的2/3H以上；2)锡皆良好地附着于所有可焊接面；3)焊锡带完全涵盖着组件端金属镀面。

1）锡带稍呈凹面并且从组件端的顶部延伸到焊盘端；2）锡未延伸到组件顶部的上方；3) 锡未延伸出焊盘端；4) 可看出组件顶部的轮廓。

●
B区
B区
⑷金手指缺口：A区有缺口为不合格，B区缺损，凹进超过整体面积的20% 凹点 为来、不合格。 金手指 <20%
B
A 合格
B
A区
⑸金手指针孔 ●A区0.13mm以下的可接受一个，一个以上为不合格
第 4 页，共 16 页
SMT贴片元件检查标准
●
B区0.5mm以下的可接受两个，两个以上为不合格 0.05mm以下的忽略不计。 多孔区域须小于接触片的10%，大于10%为不合格 A区
但偏移部分的焊电极不可与其它电路接触
引脚偏移 ＬＥＡＤ偏移为ＬＥＡＤ宽度的１/３以下。
ＰＡＤ
ＬＥＡＤ宽度
引線和鄰近焊盤之間的間隔為0.08mm以上。 引脚偏移
０．０８ｍｍ以上
ＰＡＤ 第 9 页，共 16 页
ＬＥＡＤ
SMT贴片元件检查标准
引脚浮起 整个引脚浮起为不合格，但有焊锡相连、端部浮起在0.3mm以下允许通过
●
●
B区两个不在同一侧 合格
⑹金手指污染
● ●
A区不允许有任何污染现象 B区不可有超过0.05mm2的油迹、白色结晶膜等残留表面 油迹，松香
胶纸迹 不合格 ⑺金手指残留铜箔 ●边缘整齐，无细铜丝与其它线路相连、相碰
铜丝短路
●
不合格 边缘批缝须在以下范围：当 L1〈 0.5mm时,L2≥ 0.15mm 当 L1≥ 0.5mm时,L2≥ 0.2mm
金手指 L1 L2 铜箔批缝
⑻绿油
●
从金手指上部引出的线路暴露于外，绿油没有覆盖的地方不得超过0.5mm, 且暴露部分必须是镀金部分
第 5 页，共 16 页
SMT贴片元件检查标准
●
绿油覆盖金手指不 得超过0.5mm 金手指

SMT焊接外观检验标准目的：统一焊接外观检验标准，确保焊接质量和检验的一致性1.范围本标准适用于SMT、成型线、装配线等有关的焊接外观检验。

2.职责生产线操作人员和检测人员要依照本标准来保证产品的外观和整体的性能。

3.基本术语IPC-A-610 1 级：通用类电子产品包括消费类电子产品、部分计算机及其外围设备，那些对外观要求不高而以其使用功能要求为主的产品。

IPC-A-610 2 级：专用服务类电子产品包括通讯设备，复杂商业机器，性能高、长使用寿命的仪器。

这类产品需要持久的寿命，但不要求必须保持不间断工作，外观上也允许有缺陷。

IPC-A-610 3 级：高性能电子产品包括持续运行或严格按指令运行的设备和产品。

这类产品在使用中不能出现中断，例如救生设备或飞行控制系统。

符合该级别要求的组件产品适用于高保证要求，或者最终产品使用环境条件异常苛刻。

目标条件：是指近乎完美或被称之为“优选”。

当然这是一种希望达到但不一定总能达到的条件，对于保证组件在使用环境下的可靠运行也并不是非达到不可。

可接受条件：是指组件在使用环境下运行能保证完整、可靠但不是完美。

可接受条件稍高于最终产品的最低要求条件。

不可接受条件：是指组件在使用环境下其完整、安装或功能上可能无法满足要求。

元件面或主面：即是电路板上插元件的一面。

焊接面或辅面：电路板中元件面的反面，有许多焊盘提供焊接用。

极性元件：有些元件，插入电路板时必需定向，否则元件就有可能在测试时被融化或发生爆炸。

润湿：润湿过程是指已经熔化了的焊料借助毛细管力沿着母材金属表面细微的凹凸和结晶的间隙向四周漫流，从而在被焊母材表面形成附着层，使焊料与母材金属的原子相互接近，达到原子引力起作用的距离。

4.典型缺陷虚焊：零件脚或引线脚与锡垫间没有锡或锡量太少或其它因素造成没有接合，看似焊住其实没有焊住的焊接点，这种焊接点有可能当时用设备无法检测出来，但在用户使用过程中能慢慢的暴露出来，危害性极高。
