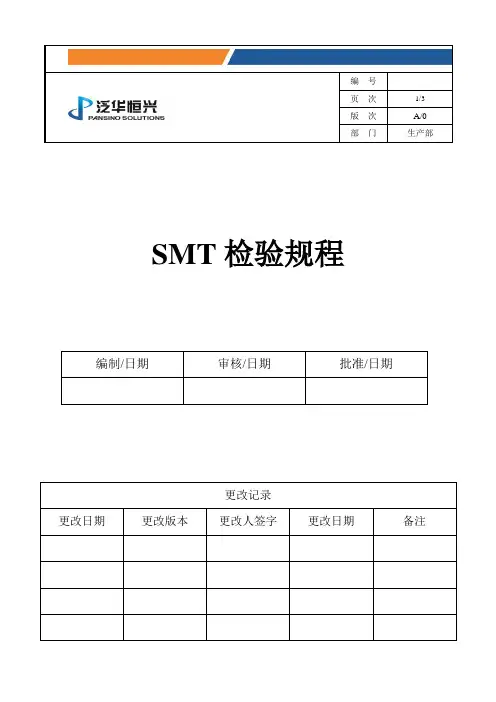

SMT 检验规程
1、目的：
为了确保SMT质量符合标准，特拟定检验规程为检验依据。

2、范围：
SMT生产中贴片检验，即焊接前的检验。

3、检验内容：
3.1 SMT检验工位为回流焊接中全检工序。

3.2 检查项目：
3.2.1 错件：所有元器件规格不能用错
3.2.2 漏件：所有元器件不能漏件
3.2.3 元件标识：有标识的所有元器件应标识正确，清晰，完整。

3.2.4 元件偏移：元器件偏移不可超出本身脚阔的1/3以上。

元器件前后移位与PAD位边沿要保持超过0.3mm，不可凸出。

3.2.5 元件翻身：贴片元器件不允许有翻身现象。

3.2.6 元件翘起：元器件翘起不能超过0.2mm。

3.2.7 器件损坏：元器件不允许有损坏、反向。

损坏
反向
3.3 有缺陷的电路板需记录，《填写不合格记录单》。

检验标准的准则●印刷检验总则：印刷在焊盘上的焊膏量允许有一定的偏差，但焊膏覆盖在每个焊盘上的面积应大于焊盘面积的75%。

●点胶检验理想胶点：烛=焊盘和引出端面上看不到贴片胶沾染的痕迹，胶点位于各个焊盘中间，其大小为点胶嘴的1.5倍左右，胶量以贴装后元件焊端与PCB 的焊盘不占污为宜。

炉前检验炉后检验良好的焊点应是焊点饱满、润湿良好，焊料铺展到焊盘边缘。

返修当完成PCBA的检查后，发现有缺陷的PCBA就需求进行维修，公司有返修SMT的PCBA有两种方法。

一是采用恒温烙铁（手工焊接）进行返修，一是采用返修工作台（热风焊接）进行返修。

不论采用那种方式都要求在最短的时间内形成良好的焊接点。

因此当采用烙铁时要求在少于5秒的时间内完成焊接点，最好是大约3秒钟。

铬铁返修法即手工焊接新烙铁在使用前的处理：新烙铁在使用前先给烙铁头镀上一层焊锡后才能正常使用，当烙铁使用一段时间后，烙铁头的刃面及周围就产生一层氧化层，这样便产生“吃锡”困难的现象，此时可锉去氧化层，重新镀上焊锡。

电烙铁的握法：a.反握法：是用五指把电烙铁的柄握在掌中。

此法适用于大功率电烙铁，焊接散热量较大的被焊件。

b.正握法：就是除大拇指外四指握住电烙铁柄，大拇指顺着电烙铁方向压紧，此法使用的电烙铁也比较大，且多为弯型烙铁头。

c.握笔法：握电烙铁如握钢笔，适用于小功率电烙铁，焊接小的被焊件。

本公司采用握笔法。

焊接步骤：焊接过程中，工具要放整齐，电烙铁要拿稳对准。

一般接点的焊接，最好使用带松香的管形焊锡丝。

要一手拿电烙铁，一手拿焊锡丝。

清洁烙铁头加温焊接点熔化焊料移动烙铁头拿开电烙铁一是快速地把加热和上锡的烙铁头接触带芯锡线(cored wire)，然后接触焊接点区域，用熔化的焊锡帮助从烙铁到工件的最初的热传导，然后把锡线移开将要接触焊接表面的烙铁头。

一是把烙铁头接触引脚/焊盘，把锡线放在烙铁头与引脚之间，形成热桥；然后快速地把锡线移动到焊接点区域的反面。

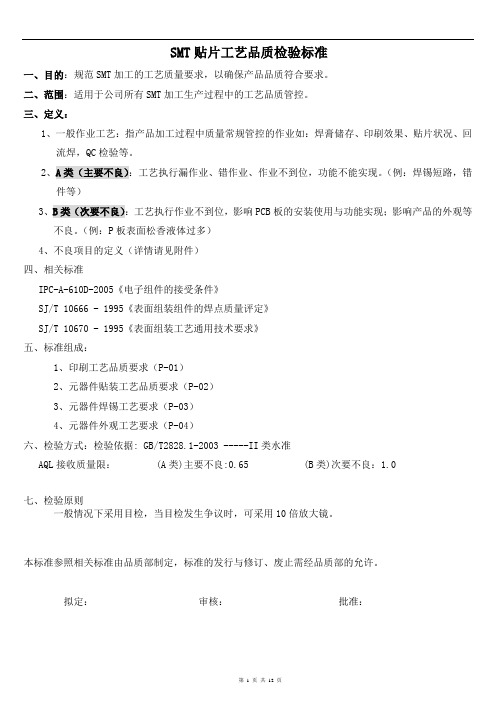

SMT贴片工艺品质检验标准一、目的：规范SMT加工的工艺质量要求，以确保产品品质符合要求。

二、范围：适用于公司所有SMT加工生产过程中的工艺品质管控。

三、定义：1、一般作业工艺：指产品加工过程中质量常规管控的作业如：焊膏储存、印刷效果、贴片状况、回流焊，QC检验等。

2、A类（主要不良）：工艺执行漏作业、错作业、作业不到位，功能不能实现。

（例：焊锡短路，错件等）3、B类（次要不良）：工艺执行作业不到位，影响PCB板的安装使用与功能实现；影响产品的外观等不良。

（例：P板表面松香液体过多）4、不良项目的定义（详情请见附件）四、相关标准IPC-A-610D-2005《电子组件的接受条件》SJ/T 10666 - 1995《表面组装组件的焊点质量评定》SJ/T 10670 - 1995《表面组装工艺通用技术要求》五、标准组成：1、印刷工艺品质要求（P-01）2、元器件贴装工艺品质要求（P-02）3、元器件焊锡工艺要求（P-03）4、元器件外观工艺要求（P-04）六、检验方式：检验依据: GB/T2828.1-2003 -----II类水准AQL接收质量限： (A类)主要不良:0.65 (B类)次要不良：1.0七、检验原则一般情况下采用目检，当目检发生争议时，可采用10倍放大镜。

本标准参照相关标准由品质部制定，标准的发行与修订、废止需经品质部的允许。

拟定：审核：批准：序号工艺类别工艺内容品质标准要求图示不良判定工艺性质P01印刷工艺锡浆印刷1、锡浆的位置居中，无明显的偏移，不可影响粘贴与焊锡。

2、印刷锡浆适中，能良好的粘贴，无少锡、锡浆过多。

3、锡浆点成形良好，应无连锡、凹凸不平状。

A、IC等有引脚的焊盘,锡浆移位超焊盘1/3。

Ａ、CHIP料锡浆移位超焊盘1/3。

Ａ、锡浆丝印有连锡现象Ａ、锡浆呈凹凸不平状Ａ、焊盘间有杂物(灰尘,残锡等)一般工艺序号工艺类别工艺内容品质标准要求合格图示不良判定工艺性质P02贴装工艺位置型号规格正确1、贴装位置的元器件型号规格应正确；元器件应无漏贴、错贴A、贴装元器件型号错误A、元器件漏贴特殊工艺P02贴装工艺极性方向1、贴片元器件不允许有反贴2、有极性要求的贴片器件安装需按正确的极性标示安装+（贴片钽质电容极性图示）A、元器件贴反（不允许元件有区别的相对称的两个面互换位置，如：有丝印标识的面与无丝印标识的面上下颠倒面），功能无法实现B、元器件贴反、影响外观A、器件极性贴反、错误（二极管、三极管、钽质电容）一般工艺P02贴装工艺位置偏移1、元器件贴装需整齐、正中，无偏移、歪斜A、元器件焊端偏出PCB焊盘1/2以上位置B、元件焊端偏出PCB焊盘1/4以上位置一般工艺V684102102102D≥1/2D≥1/4102102P03焊锡工艺元件浮起高度1、片状元件焊端焊盘平贴PCB基板B、片状元件焊端浮离焊盘的距离应小于0.5mmB、圆柱状元件接触点浮离焊盘的距离应小于0.5mmB、无脚元件浮离焊盘的最大高度为0.5mmB、“J”型引脚元件浮离焊盘的最大高度为0.5mmB、片状元件，二、三极管翘起的一端，其焊端的底边到焊盘的距离要小于0.5mm一般工艺〈0.5MM〈0.5MM序号工艺类别工艺内容品质标准要求图示不良判定工艺性质P01外观工艺PCB板外观1、板底、板面、铜箔、线路、通孔等，应无裂纹或切断，无因切割不良造成的短路现象2、 PCB板平行于平面，板无凸起变形。

1、电阻偏移突出基板焊点的部份是电阻宽度的25%以下为最大允收限度,如果超过25%则拒收。

名文件编号称发行版次1、电阻水平方向偏移，其基板焊点一端的空余长度 1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度；2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。

L2L1、两元件之间最小间隔在0.5mm以上为最大允收； 1. W≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。

2. W<0.5mm,NG .零件直立拒收！文字面帖反拒收。

1、按正面贴装，元件的两端置于基板焊点的中央位置。

1、元件偏移突出基板焊点的部份是元件宽度的25% 以下为最大允收限度,如果超出25%则拒收。

1、元件水平方向偏移，其基板焊点一端的空余长度 1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3，为最大允收限度； 2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。

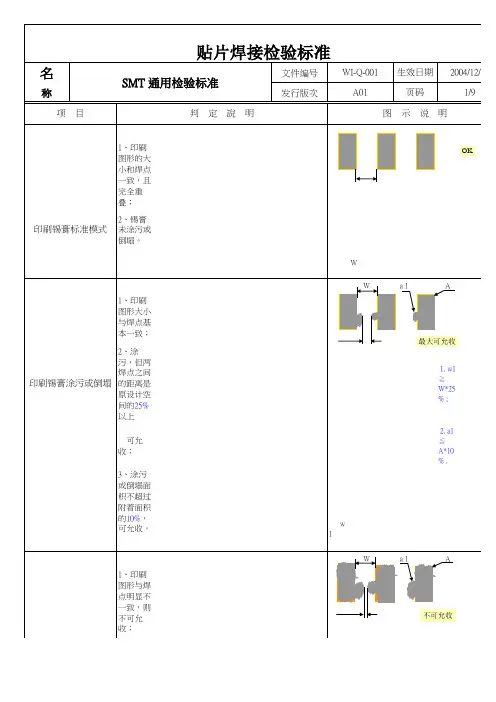

L2LSMT 通用检验标准(水平方向)电阻帖反电容、电感类实装标准模式电容、电感偏移(垂直方向)电容、电感偏移项　目判　定　說　明图　示　说　明电阻偏移(水平方向)零件间隔零件直立电阻偏移(垂直方向)WI-Q-001生效日期2004/12/15A01页码3/9OKWW1W1≧W*25%,NGW零件直立拒收文字面(翻白)R757文字面电阻不可帖反(文字面OKWW1W1≧W*25%,NG1、两元件之间最小间隔在0.5mm以上为最大允收； 1. W≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。

2. W<0.5mm,NG .零件直立拒收！名文件编号称发行版次1、元件倾斜突出焊点的部份须小于元件宽度的25%， 反之则拒收。

(NG)1、三极管的三个引脚处于焊点的中心位置。

1、三极管的引脚超出焊点的部份须小于或等于引脚 1. w1≦W*1/2, OK ; 宽度的1/2；若大于1/2则不良。

文件主题SMT贴片检验规范检验项目检验方法检验标准不良描述检验类型检验阶段检验水平不良判定常规确认AQL钢网确认目测1、所用钢网必须与此款产品相一致；钢网与此款产品不一致√首件巡检正常II级单次Ac/Re:0/12、生产前应用钢网核对光源板焊盘，钢网开孔与焊盘完全一致才可生产；钢网开孔与焊盘不一致，且歪斜不能超过焊盘1/3√ 1.0锡膏解冻目测1、生产使用锡膏需在常湿下解冻2H-4H方可使用解冻时间不足2H √首件巡检正常II级单次2.52、解冻后对锡膏进行搅拌，搅拌均匀，不能有变质、颗料状的现象搅拌不均匀，变质、有颗料状√ 1.0印刷锡膏目测1、锡膏印刷应无偏移，锡膏表面平整，位置在焊盘中间、无连锡、无塌陷、无拉尖锡膏偏移不能超过焊盘1/2，表面不平整，连锡，塌陷，拉尖√首件巡检正常II级单次1.02、锡膏印刷厚度要求在钢网厚度的±0.02mm印刷好的锡膏超过钢网厚度±0.02mm√ 2.53、印刷好的锡膏量应覆盖焊盘开孔面积80%以上锡膏量覆盖在焊盘面积80%以下√ 1.0文件主题SMT贴片检验规范检验项目检验方法检验标准不良描述检验类型检验阶段检验水平不良判定常规确认AQL贴片目测1、上料时飞达的光源不能混电压、色温、光通量，且Bin应相同等；两边飞达的光源混电压、色温、光通量，且Bin区不同√首件巡检成品正常II级单次Ac/Re:0/12、光源正负极不能贴反，灯珠不能偏移，少件，贴翻等不良现象正负极贴反，灯珠偏移超过焊盘1/3，少件，贴翻等√ 1.03、贴片灯珠上飞达时应由IPQC确认后方可装入飞达进行贴片；贴片灯珠上飞达时未经过IPQC确认后进行贴片√ 1.04、确认灯珠时应用万用表进行点亮测试，灯珠点亮后万用表显示正值，红表笔所对应的一端为正极，黑表笔对应的一端为负极；反之，红表笔所对应的一端为负极，黑表笔所对应的一端为正极，再根据相应的极性装入飞达料盘；光源正负极装入飞达反向，光源装错，导致贴片后光源板不良√首件巡检正常II级单次Ac/Re:0/1文件主题SMT贴片检验规范检验项目检验方法检验标准不良描述检验类型检验阶段检验水平不良判定常规检验阶段AQL过回流焊目测1、炉内上下各分十个温区，上温区实际设定值比下温区大10度，后面温区上下温度一致，且10个温度区的设定值应符合作业指导书要求；上下温区温度全部设置一致，且不符合作业指导书要求√首件巡检正常II级单次1.02、生产过程中应对回流焊实际温度进行测试，保证炉内实际温度和设定温度保持一致（±5℃）回流焊炉内实际温度和设定温度不一致；√首件巡检1.03、在过回流焊时，不可出现产品翘起现象，若翘起，产品垂直高度不得大于50度，产品在炉内不可卡炉，、生锡、光源板柏油发黄、柏油层起翘的现象；产品垂直高度大于50度，产品在回流焊内卡炉，生锡、光源板柏油发黄、柏油层起翘√首件巡检成品1.0合格品图片：。
