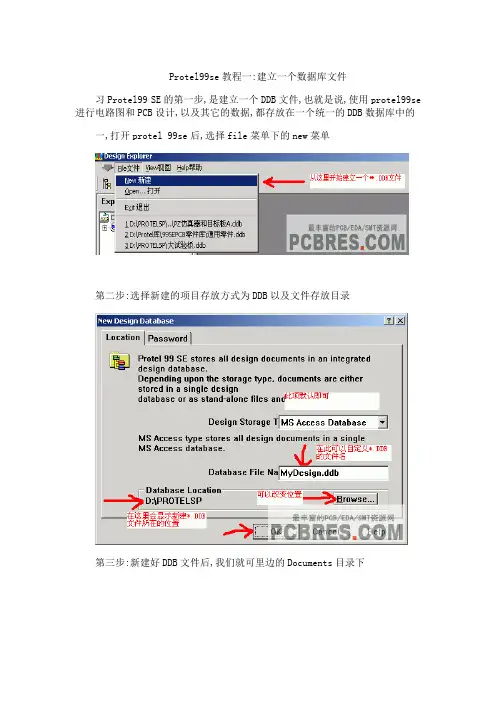

Protel99se教程一:建立一个数据库文件
习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的
一,打开protel 99se后,选择file菜单下的new菜单
第二步:选择新建的项目存放方式为DDB以及文件存放目录
第三步:新建好DDB文件后,我们就可里边的Documents目录下
第五步:可以新建SCH文件了,也就是电路图设计项目
第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了
第七步:我们也可以选择增加自己的元件库
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Protel99se教程二:使用protel99se原理图绘制
使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.
下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.
一 、将元件放进SCH原理图中，并且设计元件的属性
第二步：设计元件的属性，包括封装,名称，元件属性等
第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点
用protel99se画pcb的基本步骤和心得体会
1.画原理图Newschematic 事先想好电路板要实现什么功能、实现这些功能都需要什么器件、规划
好芯片的管脚分配之后，就可以按规划画原理图了。但规划也只是大概的规划，
除非想得特别周全和仔细，否则在画pcb时根据走线的情况都要多多少少修改
原理图中芯片的管脚分配。 2.建立pcb文件NewPCB
新建文件之后，一个最重要的步骤就是在KeepoutLayer中画出pcb的外
框，确立pcb的大小。另外就是画多层板时别忘了添加中间层。 3.更新pcbUpdatePCB
第一次进行这个操作，相当于建立原理图和pcb对应关系，原理图中的
器件和网络等等一切跟pcb有关的东西都会在pcb文件中生成。在执行此操作
时会弹出一个对话框，除了进行相应的设置之外，如果原理图有错误，对话框
中会出现一个Warnings标签。有时候原理图可能是东拼西凑，从其他原理图中
复制粘贴过来的，这样难免会出现一些器件重名的现象。如果原理图中有类似
的错误，那么在Warnings标签中就有相应的提示。如果没有错误，Warnings
标签就不会出现，这时执行操作，就得到了与原理图完全对应的pcb。 4.比对网络表CompareNetlists
在原理图和pcb中分别生成网络表，然后进行比对。如果原理图中一对
网络标号少标了一个，可以在这个步骤中检测出。 5.设置规则Rules
其中最重要的是最小线间距的设置，开始时可以稍微设大一些留出余量。
如208脚PQFP封装的FPGA要在最小线间距设为7时才不会出现绿色报警，
但又不希望其他走线间距那样小，那么可以在规则中设为9。 6.布线Route
如果是多层板，自动布线就几乎完全不能用，只能人工。这也就是最辛
苦的一个步骤。一般来说画4层板的，电源网络都比较多，那么在顶层和底层
辛勤劳作的同时，千万不能忘了电源层。如果模拟地和数字地有区分，那么地
层也要考虑。在进行摆放元件、打孔、走线等操作时，一定要考虑中间两层的
PROTEL99设计电路板的基本流程

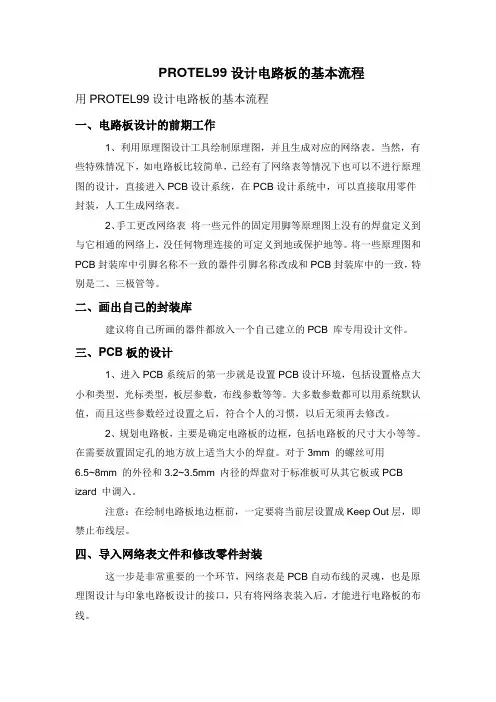

用PROTEL99设计电路板的基本流程
一、电路板设计的前期工作
1、利用原理图设计工具绘制原理图，并且生成对应的网络表。当然，有些特殊情况下，如电路板比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表 将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
二、画出自己的封装库
建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、PCB板的设计
1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，板层参数，布线参数等等。大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路板，主要是确定电路板的边框，包括电路板的尺寸大小等等。在需要放置固定孔的地方放上适当大小的焊盘。对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB
izard 中调入。
注意：在绘制电路板地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。
四、导入网络表文件和修改零件封装
这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路板设计的接口，只有将网络表装入后，才能进行电路板的布线。 在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。
当然，可以直接在PCB内人工生成网络表，并且指定零件封装。
五、设置布局
Protel99可以进行自动布局,也可以进行手动布局。如果进行自动布局，运行"Tools"下面的"Auto Place",用这个命令，你需要有足够的耐心。布线的关键是布局，多数设计者采用手动布局的形式。用鼠标选中一个元件，按住鼠标左键不放，拖住这个元件到达目的地，放开左键，将该元件固定。Protel99在布局方面新增加了一些技巧。新的交互式布局选项包含自动选择和自动对齐。使用自动选择方式可以很快地收集相似封装的元件，然后旋转、展开和整理成组，就可以移动到板上所需位置上了。当简易的布局完成后，使用自动对齐方式整齐地展开或缩紧一组封装相似的元件。

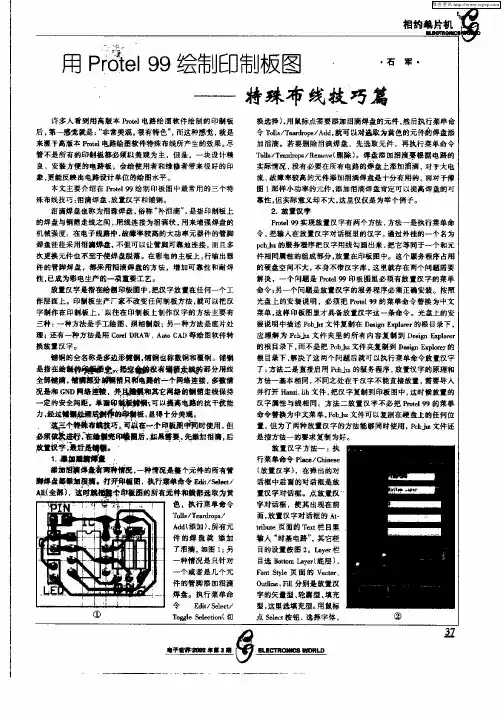

相约 片机 用Ｐ ｅＩ ９９绘制印制板图 许多人看到用高版本Ｐｒｏｔｅｌ电路绘凰软件绘制的印制板 后．第一感觉就是：“非常美观，根有特色 ，而这种感觉，就是 来探于高版本Ｐｚｏｔｄ电路绘翻赦件特殊布线所产生的效果。尽 管不是所有的印翻褫都必须圾薨观为主，但是．一块设计精 良、安装方便韵ｌ电路扳 会给使用者和维修者带来很好的印 象．更能反映出电￣ｉＳｔＮ＂单位盼绘图水平。 本文主要介绍在Ｐｒｏｔｅｌ ９９绘制印板圈中最常用的三个特 殊布线技巧湘滴焊盘 放置汉字和铺铜。 租漓焊盘也称为泪璩掉盘，俗称“朴泪浦”，是指印制板上 的焊盘与铜箔走线之间．用线连接为泪滴状，用来增强焊盘的 机械强度。在电子线路 ，故障率较高的夫功串元器件的管脚 焊盘往往采用帼漓焊盘，不但可以让管脚可靠地连接，而且多 扶更换元件也 至予使焊盘脱落。在彩电的主板上，行输出器 件的管脚焊盘．者 采甩褶潞焊盘的方法，增加可靠性和耐焊 性．已成为彩电生产的一项重要工艺。 放置汉字是指密绘翻印橱田中，把设字放置在任何一个工 作层面上。印制板生产厂家不改变任何制板方法，就可以把汉 字制作在印制板上，以往在印制扳上制作汉字的方法主要有 三种：一种方法是手工绘图、照相制版；另一种方法是底片处 理；还有一种方法是用Ｃ ｅｌ ＤＲＡＷ、Ａｕｔｏ ＣＡＤ筹绘图软件转 换放置汉字。 铺铜的全名称是多边形精翻，铺铜也称敷铜和覆铜。铺铜 是指在培群秭 商瞬患硝｛髓霉鸯 崾布镊 壤蠛静部分甩线 全都黼 帮漓粉 嘲箔只和 路柏 十料培整接．多数情 况是和ＧＮＤ舟ｊ各连接，舞禺鞠暖和其它再格的锕箔走线保持 一定的安全问雁。单露聘髓赣鳙帽 可以提高电路的抗千抗能 力，经过簟相处理臆捌谗韵律姑摄，显得十丹美理。 壤善十特菲布爨辏巧．蜀斟在 伞印板罔审葡耐使用．但 必须糍羲进杼 硅醵一煮 謦豳后．如果鹰要，先ｊ器加掴滴，后 放置艰字．＿量精挹罅嚣。 １．蔫嘏囊冀蜱簟 露加褶麓焊盘宥两静情况 一种情况悬蔓个元件的所有管 一 ① ＴｏｇｇＩｅ Ｓｅｌｅｃｔｉ。ｎ（切 ・石军・ 特殊布线技巧篇 换选择），用鼠标点需要添加饵滴焊盘的元件，然后执行菜单命 令Ｔｏｌｌｓ／Ｔｅａｒｄｒｏｐｓ／Ａｄｄ，就可雌对嚣取为黄色的元件的焊盘添 加饵滴。若要删除泪滴掉盘，先选取元件，再执行菜单命令 Ｔｏｌｌｓ／Ｔ￣ｐｓ／Ｒｅｍｏｖｅ（删睬）。焊盘添加掴 要根据电路的 实际情况．没有必要在所有电路的焊盘上添加洎滴，对于大电 流、故障率较高的元件添加泪滴焊盘是十分有用的，而对于像 图ｌ那样小功率的元件，添加泪滴焊盘肯定可以提高焊盘的可 靠性．但实际意义却不大，这里仅仅是为举个侧子。 ２．放置设率 Ｐｒｏｔｅｌ ９９实现放置汉字有两个方法．方法一是执行菜单命 令．把输入在放置汉字对话框里的汉字，通过外挂的一个名为 ｐｃｂＪＩ；的服务程序把汉字用线勾画出来．把它等同于一个和元 件相同属性的组成部分，放置在印板圈中。这个鼹务程序占用 的硬盘空闻不大，本身不带汉字库 这里就存在两个问题需要 解决，一个问题是Ｐｍｔｅｌ ９９印板图里必频有救置援字的菜单 命令：另一个问题是放置汉字的服务程序必须正确安装。按照 光盘上的安装说明．必须把Ｐｒｏｔｅｌ ９９的菜单命令替换为中文 菜单，这样印扳图里才具备放置汉字这一条命令。光盘上的安 装说明中描述Ｂ０ｂ 文件复制在Ｄｅｓｉｇｎ Ｅ￣ｐｌｏｒｅｒ的根目录下， 应理解为Ｐｃｂ．．ｈｚ文件夹里的所有内容复制到Ｄｅｓｉｇｎ Ｅｘｐｌｏｒｅｒ 的根目录下，而不是把 ｂ 文件夹复制到Ｄｅｓｉｇｎ Ｅｘｐｌｏｒｅｒ的 报目录下．解决了这两个问题后就可以执行菜单命令放置汉字 了；方法二是直接启用 ｂ．ｋ的服务程序．放置汉字的原理和 方法一基本相同．不同之处在于汉字不能直接放置，需要导人 井打开｝ｌ髓 ．１ｉｂ文件．把汉字复翻到印板圈中，这时侯放置的 汉字羼性与线相同。方法二放置汉字不必把Ｐｒｏｔｅｌ ９９的菜单 命令替换为中文莱单，ＰｃｂＪ￣ｚ文件可以复制在硬盘上的任何位 置．但为了两种放置汉字的方法能够同时使用，ｅｃｂ．￣文件还 是按方法一的要求复制为好。 放置汉字方法一：执 行菜单命令Ｐｌａｘ￣ｅ／Ｃｈｉｎｅｓｅ 【放置汉字）．在弹出的对 话框中后面的对话框是放 置祝字对话框。点放置汉 字对话框，使其出现在前 面，放置汉字对话框的Ａ１ ｔ ｂＩｌ【ｅ页面的Ｔｅｘｔ栏目里 输入 时基电路”，其它栏 目的设置按图２。Ｌａｙｅｒ栏 目选Ｂｏｔｔｏｍ Ｌ （底层）． Ｆｏｎｔ Ｓｔｙｌｅ页面的Ｖｅｃｔｏｒ、 Ｏｕｔｌｉｎｅ Ｆｉｌ１分别是放置汉 字的矢量型、轮霹型、填充 型，这里谜填充型。用鼠标 点Ｓｅ￣ｃｔ按钮 选择字体，
