pcb布局布线技巧经验大汇总

PCB板布线布局一．PCB布局原则首先，要考虑PCB尺寸大小。

PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。

在确定PCB 尺寸后．再按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性，按工艺设计规范的要求进行尺寸标注。

最后，根据电路的功能单元，对电路的全部元器件进行布局。

1. 布局操作的基本原则A.位于电路板边缘的元器件，离电路板边缘一般不小于2mm。

电路板的最佳形状为矩形。

长宽比为3：2成4：3。

B. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．C. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．D. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．E. 以每个功能电路的核心元件为中心，围绕它来进行布局。

元器件应均匀、整齐、紧凑地排列在PCB上．尽量减少和缩短各元器件之间的引线和连接。

F．相同结构电路部分，尽可能采用“对称式”标准布局；同类型插装元器件在X或Y方向上应朝一个方向放置；同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。

2.布局操作技巧1. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。

2.元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。

3. IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。

4.尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。

易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。

5.某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。

PCB布线的技巧及注意事项1.确定信号的类型与分类：首先需要明确信号的类型，如模拟信号、数字信号、高频信号等。

不同类型的信号在布线时需要采取不同的方式和策略。

此外，还需要将信号进行分类，根据其功能和特性确定合适的布线规则。

2.分层布线：为了降低互穿干扰和提高信号完整性，可以采用分层布线的方式。

将信号分散在不同的层次，如将地平面和电源平面分开，通过适当的间隔和规则来设计信号路径，能够有效减少信号串扰和辐射噪声。

3.地线与电源线的布线：地线是PCB布线中非常重要的一条线路，它负责回流电流和信号的引用。

在布线中，需要确保地线的连续性和低阻抗，避免开环和电流浪涌。

电源线的布线也需要注意稳定性和电流传输的需求，尽量避免电源线与信号线相互干扰。

4.信号线的长度匹配：如果需要传输同步或高速信号，信号线的长度匹配是十分重要的。

对于时序敏感的信号，如DDR总线，需要确保信号线的长度尽量相等，以避免信号的延迟差异影响其同步性能。

5.信号线的走线规则：对于高速信号，需要遵循规范的匹配走线方式，如使用直线、星形或者差分线走线等。

避免使用锯齿形的走线方式，以降低信号的串扰和辐射。

6.分区布线：如果电路较为复杂，可以将电路划分为不同的区域进行布线，以降低信号干扰和简化布线的复杂性。

每个区域可以独立进行布线并进行适当的隔离。

7.路径优化：在布线过程中，需要考虑信号的传输路径和相互之间的交叉。

尽量采用最短路径和避免交叉的方式来优化布线，以减少信号的延迟和干扰。

8.保护地线和信号线的距离：在布线中，需要保持地线和信号线的一定距离，避免信号线受到地线干扰。

一般情况下，地线和信号线的距离应大于5倍的线宽。

9.避免锯齿形走线：尽量避免使用锯齿形走线，如信号线多次转弯或穿越。

这样的走线方式容易导致信号串扰和辐射噪声。

10.引脚分配与走线规划：在进行PCB布线之前，需要进行引脚分配和走线规划。

将输入/输出端口、复位线、时钟线等关键信号的引脚安排在合适的位置，以提高布线的可行性和稳定性。

PCB板布线技巧1.合理规划布局：在开始布线之前，应该先对PCB板进行合理规划布局。

要根据电路的功能和信号传输的需求，将元器件和功能块合理地部署在PCB板上。

在布置元器件时，应该注意使信号路径尽可能的短，并保持良好的信号完整性。

2.地线和电源线设计：地线和电源线是电路中非常重要的信号线。

在布线时，要保证地线和电源线的宽度足够大以承受电流负载，并且要尽量减小地线和电源线的阻抗。

此外，还需要注意地线和电源线之间的间距，以避免相互干扰。

3.运用差分信号线：对于高速传输信号线，可以采用差分信号线布线。

差分信号线可以提高信号的抗干扰能力，减小信号线对周围环境的敏感度。

在布线时，应保持差分信号线的长度相等，并保持一定的间距，以避免互相干扰。

4.控制信号和高频信号的布线：对于控制信号和高频信号，布线时需要格外注意。

控制信号线应尽量和地线分开，以减小相互干扰的可能性。

对于高频信号线，应尽量避免走直线，而是采用更曲折的布线方式，以减小信号的辐射和串扰。

5.设计适当的信号地方向：在布线时，需要合理地选择信号的走向。

对于高频信号和运放信号，应尽量避免穿越整个板子。

信号线的走向应避免和其他高频信号和电源线相交，以减小相互干扰的可能性。

6.控制阻抗匹配：在布线中，要注意保持信号线的阻抗匹配。

如果信号线的阻抗不匹配，会导致信号的反射和损耗，从而影响信号的传输和质量。

通过控制信号线的宽度和间距，可以实现阻抗的匹配。

7.确保信号完整性：在布线时，需要注意信号的完整性。

可以通过增加电容和电感等元器件来实现信号的滤波和隔离，以减小干扰和噪声对信号的影响。

此外，还可以采用差分对地布线来降低信号的串扰。

8.注意电流回路：在布线时，需要特别关注电流回路的设计。

电流回路的布线需要注意回路的完整性，避免出现回路断开或者电流集中在其中一小段线路上的情况，从而引起电压降低和电流过载的问题。

以上就是PCB板布线的一些技巧。

在实际设计过程中，还需要根据具体的电路设计要求和特性进行合理的布线设计，从而实现电路性能和可靠性的最优化。

PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。

比如，将稳压电路、放大电路、数字电路等放在不同的区域内。

-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。

因此，尽量把线路缩短，减少线路长度。

-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。

因此，尽量避免线路的交叉，使布局更加清晰。

-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。

-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。

2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。

-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。

-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。

-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。

-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。

总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。

通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

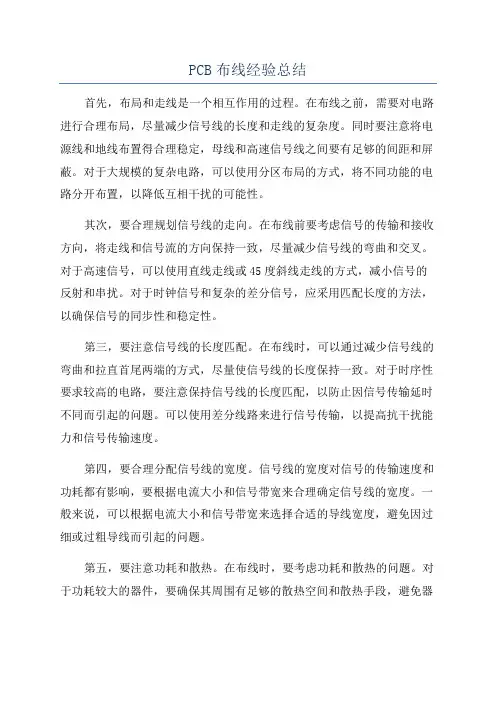

PCB布线经验总结首先，布局和走线是一个相互作用的过程。

在布线之前，需要对电路进行合理布局，尽量减少信号线的长度和走线的复杂度。

同时要注意将电源线和地线布置得合理稳定，母线和高速信号线之间要有足够的间距和屏蔽。

对于大规模的复杂电路，可以使用分区布局的方式，将不同功能的电路分开布置，以降低互相干扰的可能性。

其次，要合理规划信号线的走向。

在布线前要考虑信号的传输和接收方向，将走线和信号流的方向保持一致，尽量减少信号线的弯曲和交叉。

对于高速信号，可以使用直线走线或45度斜线走线的方式，减小信号的反射和串扰。

对于时钟信号和复杂的差分信号，应采用匹配长度的方法，以确保信号的同步性和稳定性。

第三，要注意信号线的长度匹配。

在布线时，可以通过减少信号线的弯曲和拉直首尾两端的方式，尽量使信号线的长度保持一致。

对于时序性要求较高的电路，要注意保持信号线的长度匹配，以防止因信号传输延时不同而引起的问题。

可以使用差分线路来进行信号传输，以提高抗干扰能力和信号传输速度。

第四，要合理分配信号线的宽度。

信号线的宽度对信号的传输速度和功耗都有影响，要根据电流大小和信号带宽来合理确定信号线的宽度。

一般来说，可以根据电流大小和信号带宽来选择合适的导线宽度，避免因过细或过粗导线而引起的问题。

第五，要注意功耗和散热。

在布线时，要考虑功耗和散热的问题。

对于功耗较大的器件，要确保其周围有足够的散热空间和散热手段，避免器件因过热而损坏。

可以在布线中合理安排散热片和风扇等散热装置，以保证电路的正常运行。

最后，布线结束后要进行必要的测试和验证。

在通过DRC检查和生成Gerber文件之前，可以使用SI仿真工具对信号线进行仿真分析，以确保布线的质量符合设计要求。

并且在PCB制造出来后，应进行必要的测试和验证，以确保电路的工作正常。

PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。

将电路分成模拟、数字和电源部分，然后分别布线。

这样可以减少干扰和交叉耦合。

2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。

这可以减少干扰和噪声，提高信号完整性。

3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。

可以通过设立地板隔离和电源隔离来降低电磁干扰。

4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。

这样可以减少丢失信号和干扰。

5.简化布线：简化布线路径，尽量缩短导线长度。

短导线可以减少信号传输延迟，并提高电路稳定性。

6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。

差分线布线可以减少信号的传输损耗和干扰。

7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。

地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。

8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。

参考层对称布线可以减少干扰，并提高信号完整性。

注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。

2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。

3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。

4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。

通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。

6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。

7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。

可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。

总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

PCB布局布线技巧PCB（印制电路板）布局布线是电子产品设计中必不可少的一环。

良好的布局布线可以提高电路性能、稳定性和可靠性。

下面将介绍一些PCB布局布线的技巧。

一、布局技巧1.分区布局：将电路板按照功能划分不同区域，例如将信号处理电路、功率电路和通信电路分开布局，可以减少不同电路之间的干扰。

2.大电流回路：将高功率元件、大电流通路尽量短接，使大电流通过尽量少的导线，减少电阻、电感和电压降，提高电路的稳定性。

3.高频回路：对于高频电路，要注意避免长导线、小曲线和有较大电流的导线与其中的元器件接触。

4.电源布局：电源电路的布局要尽量靠近电源接口，减少供电线路的阻抗、压降和干扰。

5.接地布局：接地是保证电路正常运行的关键之一，要保证接地回路的路径尽量短，且与供电回路分开布局，减少互相干扰。

6.热量排散布局：对于需要散热的元器件，如功放、处理器等，要将其散热器布置在空气流通的地方，尽量避免与其他元件接触。

7.组件布局：相关元器件应尽量靠近，减少导线长度和磁场干扰。

对于敏感元器件，如传感器，应尽量远离干扰源。

8.可维护性布局：考虑到后期维护和维修的需求，应尽量保证布线路由直观、可辨识，便于排查故障。

二、布线技巧1.信号线与电源线分开布线：信号线和电源线要互相分开布线，以减少互相的干扰。

2.信号线长度一致：对于同一信号的不同分支，要尽量保持长度一致，避免引起信号的失真。

3.十字型布线：对于需要高速传输的信号，可以采用十字型布线，将数据线与地线交叉布线，可以有效减少串扰和噪声。

4.双层布线：对于复杂的电路板，可考虑使用双层布线，将功率和信号线分开布置在不同的层上，减少干扰。

5.差分布线：对于高速信号传输，如USB、HDMI等，可以采用差分布线，可以抑制共模噪声，提高信号的质量。

6.避免直角弯曲：直角弯曲会引起阻抗变化和信号衰减，应尽量避免使用直角弯曲。

7.路径交叉最小化：路径交叉会导致干扰和串扰，应尽量将路径交叉降到最少。

PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。

优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。

下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。

1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。

分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。

通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。

2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。

在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。

布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。

3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。

差分信号线的长度要尽量保持一致，以减少信号失真和串扰。

此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。

4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。

正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。

利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。

5. 地线布线：地线布线是PCB设计中的关键环节。

要尽量减小地线回路面积，避免干扰信号传输。

将地线设置为宽带，减小地线阻抗，提高地线的导电性。

另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。

6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。

在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。

7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。

合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。

在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。

PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。

2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。

3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。

4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。

5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。

二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。

2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。

3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。

对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。

4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。

对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。

5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。

同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。

6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。

7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。

三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。

2.尽量减小信号线的面积，减少对周围信号的干扰。

3.尽量采用四方对称布线，减少线路不平衡引起的干扰。

4.尽量降低线路阻抗，提高信号的传输质量。

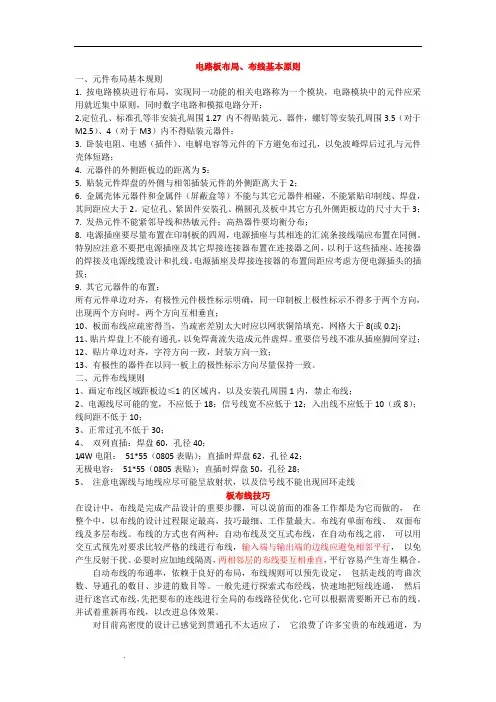

电路板布局、布线基本原则一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27 内不得贴装元、器件，螺钉等安装孔周围3.5（对于M2.5）、4（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2。

定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。

特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。

电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8(或0.2)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。

重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则1、画定布线区域距板边≤1的区域内，以及安装孔周围1内，禁止布线；2、电源线尽可能的宽，不应低于18；信号线宽不应低于12；入出线不应低于10（或8）；线间距不低于10；3、正常过孔不低于30；4、双列直插：焊盘60，孔径40；1/4W电阻：51*55（0805表贴）；直插时焊盘62，孔径42；无极电容：51*55（0805表贴）；直插时焊盘50，孔径28；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线板布线技巧在设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个中，以布线的设计过程限定最高，技巧最细、工作量最大。

PCB板布线技巧1.分析并规划布线路径：在开始布线之前，要先对电路进行分析并规划布线路径。

合理的布线路径可以最大程度地减小信号传输的延迟、串扰和阻抗不匹配等问题。

2.确定信号分类：根据信号的性质确定分类，然后将它们分配到不同的层上进行布线。

例如，将高频信号和低频信号分别布线在不同的层上，以减少信号之间的互相干扰。

3.使用规范的走线方式：在布线时，要遵循规范的走线方式。

例如，避免走线交叉，特别是在高速信号线上。

可以使用90度转角或弧形转角等方式，减少信号回波和串扰。

4.控制走线长度：尽量缩短信号线的长度，特别是高频信号线。

较长的信号线会引入额外的传输延迟，并可能导致信号衰减。

可以通过合理放置元件和规划布线路径来有效控制走线长度。

5.使用地平面层：在PCB布线中，地平面层在电路的抗干扰能力和信号完整性方面起着重要作用。

可以合理布置地平面，将信号和地面层进行良好的综合接地，减少信号回波和串扰。

6.适当使用电源层：电源层在布线中起到提供电源和地的作用。

可以根据设计要求，合理规划电源层的位置和布线方式，以减小电源噪声和串扰。

7.使用信号层功能：在PCB设计中，信号层不仅有信号传输的功能，还可以通过布线方式起到减小信号噪声和提高阻抗匹配的作用。

可以使用多小地分割的信号层来降低信号层之间的干扰。

8.避免信号线与其它元件的靠近：在布线时，尽量避免信号线过于靠近封装器件或者其他的元件。

这样可以减少信号回波、串扰和互相干扰的可能性。

9.确保信号线宽度：根据信号的特性和传输要求，选择适当的信号线宽度。

信号线宽度过宽或过窄都会影响信号的传输质量和阻抗匹配。

10.保持布线连续性：在布线时，要尽量保持布线的连续性，避免信号线出现分段或者交叉等问题。

这样可以减小信号回波和串扰，并提高信号的完整性。

总之，在进行PCB板布线时，要综合考虑信号传输的延迟、串扰、阻抗匹配、地平面等因素，并采取合适的布线技巧来优化电路性能和可靠性。

PCB布线的技巧及注意事项1.合理规划电路板上的元件布局：在进行布线之前，需要根据电路的功能和结构合理规划元件的布局。

合理布局可以减少跨线和交叉线，简化布线过程，并提高电路的可靠性和抗干扰能力。

例如，将相互关联的元件集中在一起，以减少连线长度和信号传输的损耗。

2.使用地平面和电源平面：地平面和电源平面是PCB布线中非常重要的一部分。

通过在PCB中设置地平面和电源平面，可以有效减少地线和电源线的长度，减小同轴电缆的干扰和耦合，提高信号完整性和抗干扰能力。

3.利用电网连接：电网连接是PCB布线中常用的一种布线方式。

电网连接可以减小线宽和线间距，减小电路板上的导线一阶传输延迟，提高信号完整性和抗干扰能力。

在布局时，应尽量合理规划电网的结构和布线的路径。

4.分析和优化信号传输路径：信号传输路径是PCB布线中需要特别关注的一部分。

通过分析信号传输路径，可以了解信号在电路板上的传输特性，并进行优化。

例如，可以采用直线传输路径，减小信号传输的损耗和干扰；可以避免信号线与电源线、地线和其他高频信号线的交叉，减小互相干扰。

5.处理高频和高速信号：在布线中，对于高频和高速信号需要特别注意。

高频信号容易受到串扰和反射的影响，因此对于高频信号，应避免长线和小弯曲。

对于高速信号，需要注意控制传输线的阻抗匹配，减小信号的反射和射频干扰。

6.使用适当的布线规则和约束：在进行布线之前，需要根据电路设计的要求和约束设置适当的布线规则。

布线规则可以包括连线宽度、线间距、最小孔径等要素。

合理设置布线规则可以减小静电干扰和交叉干扰，提高电路的性能和可靠性。

7.进行电磁兼容性（EMC）设计：在进行布线时，需要考虑电磁兼容性设计。

电磁辐射和电磁敏感性是电路板设计中常见的问题，可以通过合理的布线和使用滤波器来减小电磁干扰。

8.进行仿真和测试：在完成布线之后，需要进行仿真和测试来验证电路的性能和可靠性。

通过仿真和测试，可以检测电路中可能存在的问题，并做出相应的调整。

pcb布局布线技巧及原则随着现代电子产品的迅速发展，PCB布局布线技术也变得越来越重要。

合理的PCB布局和布线，可以使电路板满足各种电气和电磁兼容性要求，提高电路可靠性和生产效率。

本文将介绍PCB布局布线的一些技巧及原则，以帮助电子工程师更好地设计出优秀的电路板。

1. 布局原则（1）分区原则在PCB布局设计中，分区原则是非常重要的一项内容。

设计师首先需要根据电路的功能特征，将电路板分成若干区域。

每个区域中的电路具有相同的特征和要求，例如电源、信号处理、调试等等，设计师应注意避免不同类型的电路混合在同一区域内。

（2）分层原则为了减小电路板的尺寸和降低电路板的干扰，电子工程师会采用分层原则。

具体来说，电路板会分成不同的层，例如信号层、地层和电源层等。

这样就可以大幅减少信号线的长度，从而减小了电路板的电磁干扰，提高了整个电路板的性能。

（3）最短线路原则在PCB布局设计中，需要尽可能的缩短电路板的信号线路，以减小电路板的电磁干扰，提高信号传输的可靠性。

设计师在布线时最好保证信号线的长度尽可能短。

（4）空间利用原则在设计电路板布局时，设计师还应考虑空间利用原则，充分利用电路板的空间，使得每一块电路板发挥最大的效益。

例如，在空间有限的情况下，可以采用堆叠电容和器件的方式，以节省空间。

2. 布线技巧（1）防止信号干扰为防止信号线之间的干扰，可以将两条信号线之间插入空白区域或地线，或者增加信号线之间的距离。

此外，设计师还可以采用屏蔽技术，在某些敏感信号线附近铺设金属屏蔽来防止干扰。

（2）少转弯原则在布线时，少转弯原则也是非常重要的。

因为信号线在转弯的时候会产生电容和电感，这样就会对信号的传输产生影响。

因此，在信号传输方向的每个转弯点，都尽量减少转弯角度或使用圆角。

（3）避免信号共享线信号共享线指的是多个信号共用一条线路。

这样会导致信号之间的干扰，并且也不利于信号的传输。

设计师应尽量避免使用信号共享线。

（4）对地设计技巧地线的设计也非常重要。

PCB布局设计技巧及注意事项PCB（Printed Circuit Board）是电子设备中最常见的组装方式之一，它承载着电子元器件，连接着电路。

一个优秀的PCB布局设计可以提高电路性能，减少电磁干扰，并且更加美观。

以下是关于PCB布局设计技巧及注意事项的详细介绍。

技巧一：分区规划一个好的PCB布局设计首先需要一个合理的分区规划。

不同功能的电路部分应该组织在互相独立的区域内，以避免干扰。

例如，高速数字信号和模拟信号应该分开布局；功率电源和低电平电路应该分开布局。

这种分区能够有效地减少信号之间的串扰和干扰。

技巧二：信号与地分离为了避免干扰以及噪声问题，信号线和其对应的地线应该尽量分离布局，并保持平行。

这有助于减少回流和串扰。

同时，为了保持地面的均匀性和连续性，应该确保每个地线都有足够的宽度。

技巧三：电源线与信号线分离电源线和信号线应该分离布局，以避免电源噪声对信号线的影响。

尽量使用地平面或电源平面来屏蔽电源干扰。

对于高速数字电路，应该尽量将电源线和地线布局在同一层上，以减少回流问题。

技巧四：正确放置电容在PCB布局设计中，电容的位置非常重要。

电容应放置在靠近其所服务的器件附近，以最大限度地减少电路之间的电感和串扰。

此外，为了提高电容的效果，应保持电容两端的线长尽量短，同时使用大而近似的线宽。

技巧五：避免电路斜交避免信号线和电源线在垂直方向上斜交，这样可以减少电感和串扰。

尽量让信号线和电源线平行走线，并按照同一方向进行布局。

技巧六：良好的散热设计在PCB布局设计中，对于功率器件和高功率电路，需要做好散热设计。

应合理安排散热器的位置，并确保其能够充分散热。

此外，应将高功率部分与其他敏感电路部分分开，以避免热量传导和干扰。

注意事项一：避免盲孔在PCB布局设计中，应尽量避免使用盲孔，因为盲孔会增加制造成本和制作难度。

如果无法避免使用盲孔的情况，应提前与PCB制造商沟通，并调整布局设计。

注意事项二：考虑PCB层数在进行PCB布局设计时，应考虑当前电路的层数。

个人总结PCB布线技巧个人总结PCB布线技巧PCB布线：1.按住ctrl+左击自动连接2.ctrl+鼠标左键，缩放原理图和PCB图3.布线时按shift+w选择线宽或者在规则rules里面设置4.当已经画的一条线太细，不必删除，只需点击始端，按shift+w选择合适的宽度，再连接到末端，原先的旧线会自动删除5.同时布多根线（总线）1），先选择焊盘按s键>componentconnections>P点击一个焊盘>按P 键>Multi-Routing，即可拖动多根线。

2），拖动多根线时可按B键可以减小线的间距；按shift+B增加线间距。

6.shift+space：选择5中总线模式90°，45°（包括两种），360°，弧线角度，7.Edit>slicetracks切割线8.为了焊接更牢固，布完线后，放置泪滴。

PCB布线前要进行规则设定（线宽，过孔，焊盘等）1.背景栅格与点之间的切换重置原点Edit>origin>set或从快捷图标的下拉菜单从中选择（工具栏出）2.自动找到原点：ctrl+endponentplacement>repositionselectedcomponent进行布局，将封装放入PCBboard前全选，作如上操作点击某个封装放入keepout内后自动放入下一个，直到放完为止，这件就不用经常拖动鼠标了，对部分封装也可用4.在PCB图中元器件自动布局：ToolscomponentplacementAutoplacer 后还需手工调整重新定义PCB板形状1.方法1：DesignBoardshaperedefineboardshape2.方法2：PCBfilter输入IskeepoutapplyDesignboardshaperedefineBoardshape先选中keepout再统一改变shape3.V+G+V进行背景栅格和点之间切换4.按键G键可以设置栅格大小放置固定铜柱的焊盘1.点击焊盘按tab键设置属性内径3.3mm外径5mm,放置好后锁定焊盘放置过孔（上下层之间的连通）1.小键盘上的“*”是用于PCB电气层之间的切换的，在交互布线的过程中，按此键进行换层并自动添加过孔（常用）2.“~”键，布线时按“~”键会弹出一串很实用的菜单画封装（componentwizard和手工画）1.画直插封装时，必须在Topoverlay层画，放置圆弧要在快捷菜单中的下拉菜单中选择放置2.画贴片封装时，必须在top层，因为只放置在顶层，画贴片引脚时一般会加长11.5mm.3.选择Multilayer层，则相当于过孔，顶层和底层连通4.在其他层中放置圆弧时place圆弧5.在PCBlibrary画封装时要在参考原点上画，ctrl+end可以找到原点；或在editsetreferencelocation/center/pin1,放置原点6.焊盘的对齐0），先把一侧的引脚设好1），把一侧的第一个焊盘和最后一个焊盘的距离量出来并对齐，把除两端的焊盘移动和两端焊盘不在同一y轴上，再举行Alignleft或者是Alignright。

pcb布局布线实验总结第1篇1.过孔的种类尽可能的少，不能太多，最好提前确定好过孔的种类，不然生成Gerber文件的时候，会提示钻孔超限。

提示：过孔的大小可以和直插元件的焊盘过孔设置相同尺寸，这样可以减小过孔种类。

2.过孔不能放置到焊盘上，不能离焊盘太近，避免回流焊时焊料流失，造成焊接不可靠；3.过孔比例一般按照1:2进行设置；4.过孔在检查完元器件位号丝印后，遮盖绿油；5.过孔应该行对齐或者列对齐；6.整板画完后，需要打地孔；7.最小的过孔与厂家联系；8.过孔镀层较薄，经不起大电流，可通过增大孔径，增加过孔数量的方法，透过0欧直插电阻，0欧直插磁珠的方式增大载流量。

9.推荐1000mil打地过孔，地孔过多，会影响电源的完整性。

pcb布局布线实验总结第2篇1.本来没有使用的接口引出来，便于使用。

2.将容值相同，封装不同的个数较少的电容种类合并；3.将JTECK接口改到顶层；4.对封装相同的的比如DSP的封装换成能够兼容增强型散热封装，便于芯片更换。

提高PCB的升级可能性。

（例如：TMS320F28335PGFA为铺铜DSP,TMS320F28335PTPQ为散热增强型DSP，后者增加了散热焊盘，其余两个芯片完全一样。

）5.圆形敷铜，大粗线将改为圆弧角；pcb布局布线实验总结第3篇1.先添加泪滴，再铺地；2.注意晶振同层铺地，背面不能走线；3.注意铺地不能出现直角或者锐角；可以多铺几次，选择最合理的铺地；4.隔离芯片输出需要铺隔离地；5.大功率器件，慎重使用敷铜，避免增大散热面积，而使焊接不良；6.设计规则改变，铺地可以刷新；7.低频实心铜，高频网格铜；8.铺地间距：单独设置。

例如：(InPolygon) toOnLa yer(‘KeepOutLayer’)设置距离板边禁止布线层的距离；(InPolygon) toAll设置铺铜距离其他的一切的距离；9.铺地，采用热风焊盘格式，用直连焊盘会导致SMD焊盘出现只连接几个点，而出现许多锐角。

Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。

2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。

3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。

4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。

Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。

2、以每个功能单元的核心元器件为中心，围绕他来进行布局。

元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。

3、在高频下工作的电路，要考虑元器件之间的分布参数。

一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。

特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。

易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。

2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。

高电压的元器件应尽量放在手触及不到的地方。

3、重量超过15G的元器件，可用支架加以固定，然后焊接。

那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。

热敏元器件应远离发热元器件。

4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。

PCB布线的基本规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一环，它涉及到电路设计的优化、信号传输的质量以及电路板的可靠性等方面。

以下是一些PCB布线的基本规则与技巧。

1.分隔高频与低频信号：在布线过程中，应将高频和低频信号分隔开来，以减少相互干扰。

可以通过增加地线、使用地层或远离干扰源等方式实现。

2.避免信号线与电源线、地线交叉：信号线与电源线、地线交叉会引起互相干扰，影响信号的传输质量。

在布线时应尽量避免信号线与其他线路的交叉，并采取合适的措施进行隔离。

3.保持信号线的相互垂直：信号线之间保持垂直可以减少信号之间的干扰。

在布线时，应尽量使信号线垂直地通过其他信号线或电源线、地线。

4.尽量缩短信号线的长度：信号线的长度会对信号传输的延迟和损耗产生影响，因此在布线时应尽量缩短信号线的长度。

对于高频信号尤为重要。

5.使用平面与过孔进行地线连接：地线是电路板中非常重要的一条线路，它可以提供整个电路的参考电平。

在布线时，可以通过使用平面层与过孔来进行地线的连接，提高地线的连续性。

6.使用平面与过孔进行电源线连接：电源线的布线也是非常重要的，尤其是对于供电要求较高的芯片或模块。

在布线时，可以通过使用平面层与过孔来进行电源线的连接，减少电源线的阻抗。

7.控制线宽和线距：PCB布线中的线宽和线距对电路的阻抗、信号的传输速度以及电流的承载能力等都是有影响的。

在布线时要根据需要选择合适的线宽和线距，保证电路的性能。

8.避免信号环路：信号环路会引起信号的反馈和干扰，影响电路的正常工作。

在布线时应尽量避免信号环路的产生，可以采取断开一部分连接或改变布线路径等方式来解决。

9.保持信号对称性：对于差分信号线或时钟信号线，应保持信号的对称性。

在布线时应尽量使信号线的路径相同，长度相等，以减少差分信号之间的干扰。

10.考虑EMI（Electromagnetic Interference，电磁干扰）：在布线过程中应考虑到电磁干扰的问题，采取一些措施来减少电磁辐射和干扰。
