可编辑修改精选全文完整版印制电路板设计规范一、适用范围该设计规范适用于常用的各种数字和模拟电路设计。
对于特殊要求的，尤其射频和特殊模拟电路设计的需量行考虑。
应用设计软件为Protel99SE。
也适用于DXP Design软件或其他设计软件。
二、参考标准GB 4588.3—88 印制电路板设计和使用Q/DKBA—Y004—1999 华为公司内部印制电路板CAD工艺设计规范三、专业术语1.PCB（Print circuit Board）: 印制电路板2.原理图（SCH图）：电路原理图，用来设计绘制，表达硬件电路之间各种器件之间的连接关系图。
3.网络表（NetList表）：由原理图自动生成的，用来表达器件电气连接的关系文件。
四、规范目的1.规范规定了公司PCB的设计流程和设计原则，为后续PCB设计提供了设计参考依据。
2.提高PCB设计质量和设计效率，减小调试中出现的各种问题，增加电路设计的稳定性。
3.提高了PCB设计的管理系统性，增加了设计的可读性，以及后续维护的便捷性。
4.公司正在整体系统设计变革中，后续需要自主研发大量电路板，合理的PCB设计流程和规范对于后续工作的开展具有十分重要的意义。
五、SCH图设计5.1 命名工作命名工作按照下表进行统一命名，以方便后续设计文档构成和网络表的生成。
有些特殊器件，没有归类的，可以根据需求选择其英文首字母作为统一命名。
对于元器件的功能具体描述，可以在Lib Ref中进行描述。
例如：元器件为按键，命名为U100，在Lib Ref中描述为KEY。
这样使得整个原理图更加清晰，功能明确。
5.2 封装确定元器件封装选择的宗旨是1. 常用性。
选择常用封装类型，不要选择同一款不常用封装类型，方便元器件购买，价格也较有优势。
2. 确定性。
封装的确定应该根据原理图上所标示的封装尺寸检查确认，最好是购买实物后确认封装。
3. 需要性。
封装的确定是根据实际需要确定的。
总体来说，贴片器件占空间小，但是价格贵，制板相同面积成本高，某些场合下不适用。

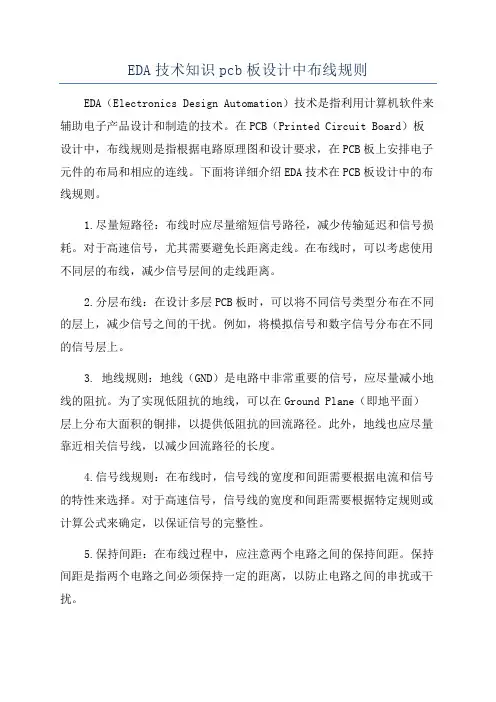

EDA技术pcb板设计中布线规则EDA技术（Electronic Design Automation）在PCB板设计中的布线规则是非常重要的，它能够帮助设计工程师在电路板布线过程中遵循一系列的电气、物理和制造规则，确保电路的可靠性、稳定性和性能。
以下是PCB板设计中常见的布线规则：1.信号完整性：-差分信号：差分信号是现代高速通信中常用的信号传输方式，要求差分信号的两条线路保持相等的长度和相反的传输延迟，以确保数据的准确传输和抗干扰性能。
-信号传输速率：正常情况下，信号的传输速率应该在PCB材料和器件的允许范围内，以减小信号损耗和时钟偏移。
-减小电磁辐射：高速信号的传输会伴随较强的电磁辐射，因此需要通过适当的布线规则来减小电磁辐射的影响。
2.电源和地面规则：-电源噪声分离：为了保持电路的稳定性和抗干扰性能，需要将不同类型的电源噪声分离，并通过适当的布线规则减小电源噪声的传播和干扰。
-地域规划：在布局和布线过程中要注意地域规划，将信号地、电源地和地面分层合理分开，并减小地线的回流路径长度，提供稳定的地面引用。
3.信号与电源线分离：-相邻信号线的距离：为了减小信号间的串扰和交叉干扰，相邻信号线之间需要保持一定的距离。
-信号与电源线的距离：为了减小信号线对电源线的干扰，信号线与电源线也需要保持一定的距离。
4.电路板布局规则：-分区：将电路板分为不同的区域，如模拟、数字和电源区域，以便优化布线和减少干扰。
-引脚排列：将相邻的引脚布置在一起，减小信号线的长度，提高布线效率和性能。
-电路板尺寸和布线宽度：根据电路的需求和规格，合理选择电路板的尺寸和布线宽度，以保证信号的可靠传输和良好的电气性能。
5.管脚和引脚布线规则：-信号和地线布线：将信号和地线布线在同一层，减小信号线的长度，提高抗干扰性能。
-信号布线：将信号线从信号源直接引出，避免与其他信号线相交或并行，减小信号干扰的可能性。
-引脚布线：将引脚连接至最近的电源或地，减小电源回路的长度，提供稳定的电源引用。
一、PCB设计的总则如下：外观大方：器件选择合适，布局布线合理，尺寸比例协调，文字说明清晰。
电路可靠：良好的连线方式，合适的封装与焊盘尺寸，较强的电磁兼容能力。
接口友好：符合通常的操作习惯，向操作者提供意义明确的提示。
工艺良好：能为批量化生产提供良好的加工条件。
二、说明：1、使用软件此文档所涉及的软件为Protel 99 se SP6 版。
该软件主要包含4 个模块：SCH、PCB、PLD SIM模块，文档中的操作以PCB模块为准。
2 、尺寸标准此文档所涉及的尺寸均采用英制，以mil 为单位。
英制与公制的转换公式如下：100 mil = 2.54 mm 即 4 mil 〜0.1mm三、电路元素：1 、电路板（CircuitBoard ）电路板是安装电路元件的载体。
按功能区分，可分为单面板、双面板、多层板等。
按材质区分，可分为纸基板、环氧聚脂板。
除上述说明外，电路板的厚度也是制作时的主要选择参数，其厚度有0.5mm- 2.0mmo一般情况下，邦定板、单面板选择较薄的尺寸，双面板、大面积板选择较厚的尺寸。
设计时，电路板需划分为不同的层。
以双面板为例，可分为：TopLayer （元件面层）：电路板正面，可布信号线。
BottomLayer （焊接面层）：电路板背面，可布信号线。
Top Overlayer （元件面丝印层）：电路板正面的丝网印刷，可布元件标识符、说明文字。
Bottom Overlay （焊接面丝印层）：电路板背面的丝网印刷，当仅单面放置元件时，此层可不用。
Mechanical1 Layer （机械尺寸层）：标注尺寸，或设定电路板外观，或设置板上的安装孔。
Keepout Layer （禁止布线层）：设置自动布线算法中不允许放置信号线的区域。
Multi Layer （钻孔层）：设置焊盘、过孔的钻孔尺寸。
对于电路板的外形，应根据应用场合、安装尺寸作具体的分析与考虑。
一般应用时，可将电路板设计成具有黄金分割比的长方形，四角应具有按一定比例的圆弧。
PCB布局、布线基本规则（PCB）又被称为印刷电路板(Printed Circuit Board)，它可以实现（电子元器件）间的线路连接和功能实现，也是（电源电路）设计中重要的组成部分。
今天就将以本文来介绍PCB板布局布线的基本规则。
元件布局基本规则按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时（数字电路）和（模拟）电路分开;2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装（元器件）;卧装电阻、电感(插件)、电解（电容）等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;元器件的外侧距板边的距离为5mm;贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;（电源）插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直;10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm);11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要（信号）线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
元件基本布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线;2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;（cpu）入出线不应低于10mil(或8mil);线间距不低于10mil;3、正常过孔不低于30mil;4、双列直插：焊盘60mil，孔径40mil;1/4W电阻：51*55mil(0805表贴);直插时焊盘62mil，孔径42mil;无极电容：51*55mil(0805表贴);直插时焊盘50mil，孔径28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

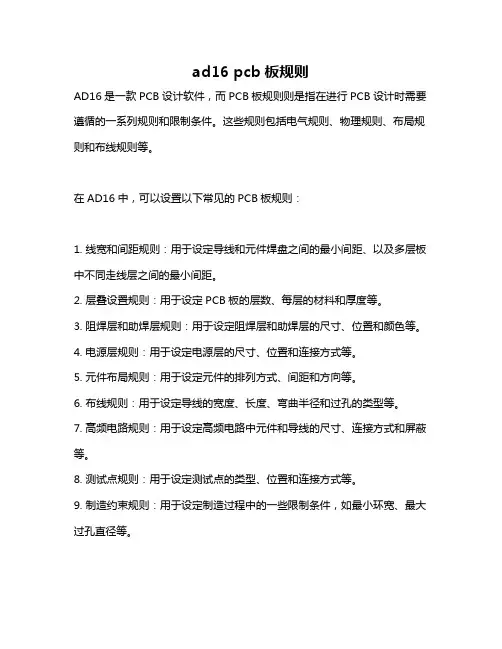

ad16 pcb板规则
AD16是一款PCB设计软件，而PCB板规则则是指在进行PCB设计时需要遵循的一系列规则和限制条件。
这些规则包括电气规则、物理规则、布局规则和布线规则等。
在AD16中，可以设置以下常见的PCB板规则：
1. 线宽和间距规则：用于设定导线和元件焊盘之间的最小间距、以及多层板中不同走线层之间的最小间距。
2. 层叠设置规则：用于设定PCB板的层数、每层的材料和厚度等。
3. 阻焊层和助焊层规则：用于设定阻焊层和助焊层的尺寸、位置和颜色等。
4. 电源层规则：用于设定电源层的尺寸、位置和连接方式等。
5. 元件布局规则：用于设定元件的排列方式、间距和方向等。
6. 布线规则：用于设定导线的宽度、长度、弯曲半径和过孔的类型等。
7. 高频电路规则：用于设定高频电路中元件和导线的尺寸、连接方式和屏蔽等。
8. 测试点规则：用于设定测试点的类型、位置和连接方式等。
9. 制造约束规则：用于设定制造过程中的一些限制条件，如最小环宽、最大过孔直径等。
以上是一些常见的AD16 PCB板规则，具体设置需要根据实际需求和设计规范进行确定。
pcba dft规则【原创版】目录1.PCB 设计中的 DFT 规则概述2.DFT 规则的具体内容3.DFT 规则在 PCB 设计中的应用4.DFT 规则对 PCB 设计的重要性正文【PCB 设计中的 DFT 规则概述】在 PCB（印刷电路板）设计中，DFT（设计规则检查）规则是一项必不可少的环节。
DFT 规则主要用于确保 PCB 设计的正确性和可靠性，以保证产品在生产和使用过程中的稳定性。
本文将详细介绍 DFT 规则的具体内容、应用以及其在 PCB 设计中的重要性。
【DFT 规则的具体内容】DFT 规则主要包括以下几方面内容：1.线宽和线距规则：这是 PCB 设计中最基本的规则，要求设计中的线条宽度和线条之间的距离满足一定要求，以保证信号传输的稳定性。
2.焊盘和过孔规则：焊盘和过孔是 PCB 中连接器件的重要元素，DFT 规则需要确保它们的设计满足标准，以保证良好的焊接质量和稳定性。
3.布局和布线规则：布局和布线是 PCB 设计的核心环节，DFT 规则需要确保布局合理、布线规范，以降低信号干扰和电磁兼容性问题。
4.填充区域和隔离区域规则：这些规则主要用于确保 PCB 的制造工艺和设计要求相符，以保证生产过程的顺利进行。
【DFT 规则在 PCB 设计中的应用】在 PCB 设计过程中，DFT 规则的应用主要体现在以下几个方面：1.设计检查：在设计过程中，通过应用 DFT 规则可以及时发现潜在的设计问题，以便设计人员及时进行调整和优化。
2.自动化布线：DFT 规则可以与 EDA（电子设计自动化）软件相结合，实现自动化布线，提高设计效率和准确性。
3.制造工艺控制：通过 DFT 规则，可以确保 PCB 设计满足制造工艺要求，降低生产过程中的不良品率。
4.可靠性分析：DFT 规则可以帮助设计人员分析 PCB 设计的可靠性，提高产品在使用过程中的稳定性。
【DFT 规则对 PCB 设计的重要性】DFT 规则在 PCB 设计中具有举足轻重的地位，主要体现在以下几个方面：1.提高设计质量：通过应用 DFT 规则，可以确保 PCB 设计满足标准和规范，提高设计质量。
PCB设计规范一．PCB 设计的布局规范（一）布局设计原则1. 组件距离板边应大于5mm。
2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。
3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。
4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。
5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。
6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。
7. 输入、输出组件尽量远离。
8. 带高电压的元器件应尽量放在调试时手不易触及的地方。
9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。
手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。
对于自身温升高于30℃的热源，一般要求：a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。
若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。
11. 可调组件的布局应便于调节。
如跳线、可变电容、电位器等。
12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。
13. 布局应均匀、整齐、紧凑。
14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。
15. 去耦电容应在电源输入端就近放置。
16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。
18. 插拔类的组件应考虑其可插拔性。
影响装配，或装配时容易碰到的组件尽量卧倒。
（二）对布局设计的工艺要求1. 外形尺寸从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm ～350 mm）”。
PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是现代电子产品中不可或缺的重要部件。
它起着连接和支持电子元器件的作用，承载着电子元器件的布局和连接。
1.PCB板的结构：PCB板通常由基板、导线和孔洞组成。
基板可以选择不同的材料，如传统的FR-4玻璃纤维复合材料，或者高级材料如陶瓷或柔性材料。
导线则可以是铜箔，通过化学腐蚀或机械加工的方式形成。
孔洞用于连接不同层次的电路元件。
2.PCB板的层次：PCB板可以有单面、双面或多层结构。
单面板只有一层的导线；双面板有两层，分别连接在板的两侧；而多层板则有三层以上的导线层，中间用绝缘层隔开。
布局原则：1.电路图转换：将电路图转换成PCB板设计时，首先需要考虑布局。
将具有相同功能或者相关的电子元件放在一起，以提高信号和功耗的性能。
2.器件放置：放置器件应遵循自顶向下的原则，常用的元件应放置在最上层，而不怎么使用或者高频的元件应放置在下层。
此外，还应确保元件之间有适当的间距，并且避免布局中的干扰。
3.热管理：在布局时，还应考虑热管理。
将高功耗的元器件放置在通风良好的位置以便散热，并确保不会影响其他元器件的工作温度。
布线技巧：1.信号和功耗的分隔：将信号和功耗线分隔开，以减少干扰。
信号线应尽量短，并且与功耗线交叉时需要保持垂直或平行。
2.地线的规划：地线是PCB设计中最重要的部分之一、地线应尽可能宽和短，并与信号线平行或垂直摆放，以减少信号噪声。
3.电容和电阻的布局：在布线时，电容和电阻应紧密连接在其需要的电路位置，以减少可能的干扰。
设计规则：1.宽度和间距：根据设计要求，需要给出导线的最小宽度和间距。
这取决于所使用的材料和所需的电流容量。
2.层间距：PCB板的层间距取决于所需的阻抗和电气性能。
较大的层间距可提高板的强度和电缆外形。
3.最小外形尺寸：为了适应生产过程和安装要求，PCB板应满足一定的最小外形尺寸。
4.孔洞和焊盘：孔洞应满足适当的尺寸以容纳所需的引脚大小。
PCB设计布局规则1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。
按工艺设计规范的要求进行尺寸标注。
2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求，设置禁止布线区。
3. 综合考虑PCB性能和加工的效率选择加工流程。
加工工艺的优选顺序为：元件面单面贴装--元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）--双面贴装--元件面贴插混装、焊接面贴装。
4.布局操作的基本原则A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分，尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。
G. 如有特殊布局要求，应双方沟通后确定。
5. 同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
6. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
7. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
8. 需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。
当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。
9. 焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方向垂直，阻排及SOP（PIN间距大于等于1.27mm）元器件轴向与传送方向平行；PIN间距小于1.27mm（50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。
印刷电路板pcb设计规则参数
在PCB（Printed Circuit Board，印刷电路板）设计中，有一些常见的设计规则参数可以帮助确保电路板的性能和可靠性。
以下是一些常见的 PCB 设计规则参数：
1.线宽和线间距（Width and Spacing）：定义PCB 上导线
（Trace）的宽度和导线之间的最小间距。
这些参数直接影响信号传输的特性和电路的电流容量。
2.孔径（Hole Size）：规定 PCB 上安装元件时孔的直径。
孔径应
与元件引脚或焊盘直径匹配，以便进行可靠的焊接和安装。
3.磨孔到线的最小距离（Minimum Distance of Plated Holes to
Traces）：规定磨孔与导线之间的最小距离，以确保在磨孔过程中不会对导线造成损害。
4.丝印（Silkscreen）：规定丝印的最小宽度和字号，以确保在
PCB 上标记的文本清晰可读。
5.焊盘（Pad）大小和间距（Size and Spacing）：定义焊盘的大
小和焊盘之间的最小间距。
这些参数影响 PCB 的可焊性和元件的正确安装。
6.禁忌区（Keep-Out Zone）：规定其他元件、金属引脚和其他
不可穿越区域与电路板布局的最小间距。
7.状态指示灯和开关的位置和布局：规定元件如状态指示灯
（LED）和开关的位置和布局，以便在设计中考虑其操作和可视性。
实际PCB 设计中可能还会根据项目的特定需求和要求进行调整。
设计规则可以通过使用专业的PCB 设计工具来定义和实施，以确保电路板设计的准确性和可靠性。
一、PCB板基础知识PCB概念PCB是英文(Printed Circuie Board)印制线路板的简称。
通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。
这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。
PCB几乎我们能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到PCB。
它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。
同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。
PCB是如何制造出来的呢？我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。
因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。
而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。
它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。
这种线路板覆铜簿板材，我们就称它为刚性板。
再制成印制线路板，我们就称它为刚性印制线路板。
单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。
如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。
现在已有超过100层的实用印制线路板了。
PCB板的元素1.工作层面对于印制电路板来说，工作层面可以分为6大类，信号层（signal layer）内部电源/接地层（internal plane layer）机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。
EDA软件可以提供16层的机械层。
防护层（mask layer）包括锡膏层和阻焊层两大类。
锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。
丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置字符串等。
例如元器件的标识、标称值等以及放置厂家标志，生产日期等。
同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB板具有可读性，便于电路的安装和维修。
其他工作层（other layer）禁止布线层Keep Out Layer钻孔导引层drill guide layer钻孔图层drill drawing layer复合层 multi-layer2. 元器件封装是实际元器件焊接到PCB 板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。
元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。
因此在制作PCB 板时必须同时知道元器件的名称和封装形式。
(1)元器件封装分类通孔式元器件封装（THT ，through hole technology ）表面贴元件封装 （SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类： SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型 + 引脚距离(或引脚数) + 元器件外形尺寸例如 AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。
(3)常见元器件封装电阻类 普通电阻AXIAL-⨯⨯,其中⨯⨯表示元件引脚间的距离；可变电阻类元件封装的编号为VR ⨯, 其中⨯表示元件的类别。
电容类 非极性电容 编号RAD ⨯⨯,其中⨯⨯表示元件引脚间的距离。
极性电容 编号RB xx -yy ，xx 表示元件引脚间的距离，yy 表示元件的直径。
二极管类 编号DIODE-⨯⨯,其中⨯⨯表示元件引脚间的距离。
晶体管类 器件封装的形式多种多样。
集成电路类SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装3. 铜膜导线 是指PCB 上各个元器件上起电气导通作用的连线，它是PCB 设计中最重要的部分。
对于印制电路板的铜膜导线来说，导线宽度和导线间距是衡量铜膜导线的重要指标，这两个方面的尺寸是否合理将直接影响元器件之间能否实现电路的正确连接关系。
印制电路板走线的原则：◆走线长度：尽量走短线，特别对小信号电路来讲，线越短电阻越小，干扰越小。
◆走线形状：同一层上的信号线改变方向时应该走135°的斜线或弧形，避免90°的拐角。
◆走线宽度和走线间距：在PCB设计中，网络性质相同的印制板线条的宽度要求尽量一致，这样有利于阻抗匹配。
走线宽度通常信号线宽为：0.2～0.3mm，(10mil)电源线一般为1.2～2.5mm 在条件允许的范围内，尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线焊盘、线、过孔的间距要求PAD(焊盘) and VIA(过孔)：≥ 0.3mm（12mil）PAD and PAD：≥ 0.3mm（12mil）PAD and TRACK(走线)：≥ 0.3mm（12mil）TRACK and TRACK：≥ 0.3mm（12mil）密度较高时：PAD and VIA：≥ 0.254mm（10mil）PAD and PAD：≥ 0.254mm（10mil）PAD and TRACK：≥0.254mm（10mil）TRACK and TRACK：≥0.254mm（10mil）4.焊盘和过孔引脚的钻孔直径= 引脚直径+（10~30mil）引脚的焊盘直径= 钻孔直径+ 18mil二、PCB布局原则1、根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。
按工艺设计规范的要求进行尺寸标注。
2、根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求，设置禁止布线区。
3、综合考虑PCB性能和加工的效率选择加工流程。
加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。
4、布局操作的基本原则A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分，尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。
G. 如有特殊布局要求，应双方沟通后确定。
5、同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
6、发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
7、电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；8、元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
9、需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。
当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。
10、焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方向垂直，排阻及SOP（PIN间距大于等于1.27mm）元器件轴向与传送方向平行；PIN间距小于1.27mm（50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。
11、BGA与相邻元件的距离>5mm。
其它贴片元件相互间的距离>0.7mm；贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；有压接件的PCB，压接的接插件周围5mm内不能有插装元、器件，在焊接面其周围5mm内也不能有贴装元、器件。
12、IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
13、元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
14、用于阻抗匹配目的阻容器件的布局，要根据其属性合理布置。
串联匹配电阻的布局要靠近该信号的驱动端，距离一般不超过500mil。
匹配电阻、电容的布局一定要分清信号的源端与终端，对于多负载的终端匹配一定要在信号的最远端匹配。
15、布局完成后打印出装配图供原理图设计者检查器件封装的正确性，并且确认单板、背板和接插件的信号对应关系，经确认无误后方可开始布线。
三、PCB布线原则布线是整个PCB设计中最重要的工序。
这将直接影响着PCB板的性能好坏。
在PCB的设计过程中，布线一般有这么三种境界的划分：首先是布通，这时PCB设计时的最基本的要求。
如果线路都没布通，搞得到处是飞线，那将是一块不合格的板子，可以说还没入门。
其次是电器性能的满足。
这是衡量一块印刷电路板是否合格的标准。
这是在布通之后，认真调整布线，使其能达到最佳的电器性能。
接着是美观。
假如你的布线布通了，也没有什么影响电器性能的地方，但是一眼看过去杂乱无章的，加上五彩缤纷、花花绿绿的，那就算你的电器性能怎么好，在别人眼里还是垃圾一块。
这样给测试和维修带来极大的不便。
布线要整齐划一，不能纵横交错毫无章法。
