PCB板布线技巧

PCB布线规则与技巧PCB（Printed Circuit Board）是电子元器件的基础，其布线质量直接影响着电路的性能和稳定性。

在进行PCB布线时，有一些规则和技巧需要遵循，以确保电路的正确连接和信号的可靠传输。

1.PCB布局规则a.电源区域与信号区域应相互分离，以避免电源干扰信号的传输。

b.将高频器件与低频器件分开布局，减少互相干扰。

c.同类型的信号应尽量集中在一起，方便布线和减少串扰。

d.必要的信号和电路间隔应尽量保持相等，避免干扰。

2.PCB布线规则a.信号线和电源线应保持距离足够，以防止干扰和串扰的影响。

b.信号线和地线应尽量并行布线，并保持短路径，以减少回路阻抗和信号衰减。

c.信号线和电源线应避免90度转弯，可以使用45度转弯来减少信号的反射和损耗。

d.尽量避免平行接地的布线，可以使用星状接地来减少接地回路的共模噪声。

e.如果需要布线一个较长的信号线，可以采用差分信号布线来提高信号的抗干扰能力。

f.在布线时，尽量避免信号线穿过大功率电源线的区域，以避免电磁干扰对信号的影响。

3.信号层规划a.多层PCB布线时，应根据信号的频率和敏感性，合理规划信号层的布局。

b.重要的高频信号应放在内层，与地层或电源层相邻，以减少噪声的干扰。

c.尽量避免信号层之间的交叉布线，以减少信号的串扰。

d.对于高速信号，可以采用不同层次的平面层来提供良好的接地和电源返回路径。

4.PCB布线技巧a.使用交错布线或斜交布线来避免信号线之间的串扰。

b.对于高速信号线，可以采用微带线或同轴线来减少信号的损耗和干扰。

c.选择合适的PCB厂家和材料，以确保信号线的阻抗匹配和信号传输的稳定性。

d.在PCB布线之前，先进行设计和仿真，以确保信号的正确传输和抗干扰能力。

e.使用合适的PCB设计软件来辅助布线，以确保布线的准确性和效果。

总结起来，PCB布线规则与技巧是确保电路性能和稳定性的关键要素。

对于设计者来说，需要了解电路的特性和需求，合理规划布局和层次，遵循布线规则，运用布线技巧，以获得最佳的电路性能和信号传输质量。

PCB板布线布局一．PCB布局原则首先，要考虑PCB尺寸大小。

PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。

在确定PCB 尺寸后．再按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性，按工艺设计规范的要求进行尺寸标注。

最后，根据电路的功能单元，对电路的全部元器件进行布局。

1. 布局操作的基本原则A.位于电路板边缘的元器件，离电路板边缘一般不小于2mm。

电路板的最佳形状为矩形。

长宽比为3：2成4：3。

B. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．C. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．D. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．E. 以每个功能电路的核心元件为中心，围绕它来进行布局。

元器件应均匀、整齐、紧凑地排列在PCB上．尽量减少和缩短各元器件之间的引线和连接。

F．相同结构电路部分，尽可能采用“对称式”标准布局；同类型插装元器件在X或Y方向上应朝一个方向放置；同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。

2.布局操作技巧1. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。

2.元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。

3. IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。

4.尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。

易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。

5.某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。

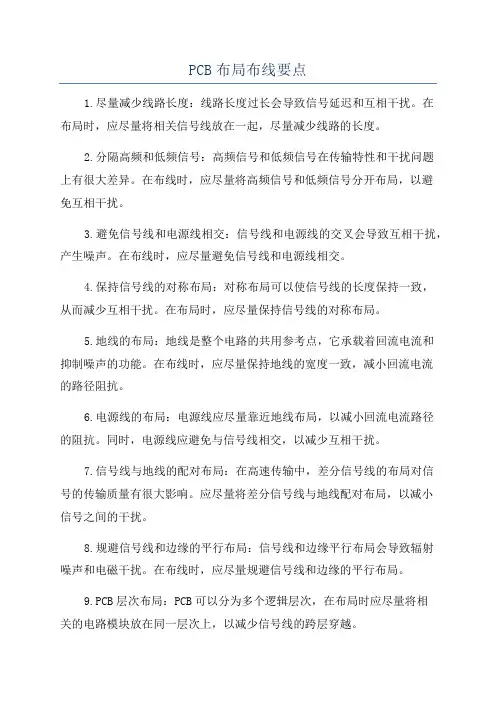

PCB布局布线要点1.尽量减少线路长度：线路长度过长会导致信号延迟和互相干扰。

在布局时，应尽量将相关信号线放在一起，尽量减少线路的长度。

2.分隔高频和低频信号：高频信号和低频信号在传输特性和干扰问题上有很大差异。

在布线时，应尽量将高频信号和低频信号分开布局，以避免互相干扰。

3.避免信号线和电源线相交：信号线和电源线的交叉会导致互相干扰，产生噪声。

在布线时，应尽量避免信号线和电源线相交。

4.保持信号线的对称布局：对称布局可以使信号线的长度保持一致，从而减少互相干扰。

在布局时，应尽量保持信号线的对称布局。

5.地线的布局：地线是整个电路的共用参考点，它承载着回流电流和抑制噪声的功能。

在布线时，应尽量保持地线的宽度一致，减小回流电流的路径阻抗。

6.电源线的布局：电源线应尽量靠近地线布局，以减小回流电流路径的阻抗。

同时，电源线应避免与信号线相交，以减少互相干扰。

7.信号线与地线的配对布局：在高速传输中，差分信号线的布局对信号的传输质量有很大影响。

应尽量将差分信号线与地线配对布局，以减小信号之间的干扰。

8.规避信号线和边缘的平行布局：信号线和边缘平行布局会导致辐射噪声和电磁干扰。

在布线时，应尽量规避信号线和边缘的平行布局。

9.PCB层次布局：PCB可以分为多个逻辑层次，在布局时应尽量将相关的电路模块放在同一层次上，以减少信号线的跨层穿越。

10.确保足够的间距和间隙：在布线时，应确保信号线之间和信号线与其他元件之间有足够的间距和间隙，以避免互相干扰和产生串扰。

11.使用规范的信号线宽度和间距：信号线宽度和间距的设置直接影响信号传输的质量和速度。

在布线时，应使用规范的信号线宽度和间距，以满足设计要求。

12.使用较好的布线工具和规则检查：在布线过程中，可以使用专业的布线工具和规则检查功能，以提高布线效率和准确性。

总之，PCB布局布线的核心目标是尽量减小信号传输的延迟和干扰，以保证系统的性能和可靠性。

通过合理的布局和布线，可以提高产品的性能和降低故障率。

PCB板布线技巧1.合理规划布局：在开始布线之前，应该先对PCB板进行合理规划布局。

要根据电路的功能和信号传输的需求，将元器件和功能块合理地部署在PCB板上。

在布置元器件时，应该注意使信号路径尽可能的短，并保持良好的信号完整性。

2.地线和电源线设计：地线和电源线是电路中非常重要的信号线。

在布线时，要保证地线和电源线的宽度足够大以承受电流负载，并且要尽量减小地线和电源线的阻抗。

此外，还需要注意地线和电源线之间的间距，以避免相互干扰。

3.运用差分信号线：对于高速传输信号线，可以采用差分信号线布线。

差分信号线可以提高信号的抗干扰能力，减小信号线对周围环境的敏感度。

在布线时，应保持差分信号线的长度相等，并保持一定的间距，以避免互相干扰。

4.控制信号和高频信号的布线：对于控制信号和高频信号，布线时需要格外注意。

控制信号线应尽量和地线分开，以减小相互干扰的可能性。

对于高频信号线，应尽量避免走直线，而是采用更曲折的布线方式，以减小信号的辐射和串扰。

5.设计适当的信号地方向：在布线时，需要合理地选择信号的走向。

对于高频信号和运放信号，应尽量避免穿越整个板子。

信号线的走向应避免和其他高频信号和电源线相交，以减小相互干扰的可能性。

6.控制阻抗匹配：在布线中，要注意保持信号线的阻抗匹配。

如果信号线的阻抗不匹配，会导致信号的反射和损耗，从而影响信号的传输和质量。

通过控制信号线的宽度和间距，可以实现阻抗的匹配。

7.确保信号完整性：在布线时，需要注意信号的完整性。

可以通过增加电容和电感等元器件来实现信号的滤波和隔离，以减小干扰和噪声对信号的影响。

此外，还可以采用差分对地布线来降低信号的串扰。

8.注意电流回路：在布线时，需要特别关注电流回路的设计。

电流回路的布线需要注意回路的完整性，避免出现回路断开或者电流集中在其中一小段线路上的情况，从而引起电压降低和电流过载的问题。

以上就是PCB板布线的一些技巧。

在实际设计过程中，还需要根据具体的电路设计要求和特性进行合理的布线设计，从而实现电路性能和可靠性的最优化。

PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。

比如，将稳压电路、放大电路、数字电路等放在不同的区域内。

-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。

因此，尽量把线路缩短，减少线路长度。

-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。

因此，尽量避免线路的交叉，使布局更加清晰。

-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。

-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。

2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。

-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。

-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。

-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。

-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。

总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。

通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。

将电路分成模拟、数字和电源部分，然后分别布线。

这样可以减少干扰和交叉耦合。

2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。

这可以减少干扰和噪声，提高信号完整性。

3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。

可以通过设立地板隔离和电源隔离来降低电磁干扰。

4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。

这样可以减少丢失信号和干扰。

5.简化布线：简化布线路径，尽量缩短导线长度。

短导线可以减少信号传输延迟，并提高电路稳定性。

6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。

差分线布线可以减少信号的传输损耗和干扰。

7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。

地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。

8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。

参考层对称布线可以减少干扰，并提高信号完整性。

注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。

2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。

3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。

4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。

通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。

6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。

7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。

可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。

总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。

优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。

下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。

1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。

分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。

通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。

2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。

在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。

布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。

3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。

差分信号线的长度要尽量保持一致，以减少信号失真和串扰。

此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。

4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。

正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。

利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。

5. 地线布线：地线布线是PCB设计中的关键环节。

要尽量减小地线回路面积，避免干扰信号传输。

将地线设置为宽带，减小地线阻抗，提高地线的导电性。

另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。

6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。

在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。

7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。

合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。

在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。

PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。

2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。

3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。

4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。

5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。

二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。

2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。

3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。

对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。

4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。

对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。

5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。

同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。

6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。

7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。

三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。

2.尽量减小信号线的面积，减少对周围信号的干扰。

3.尽量采用四方对称布线，减少线路不平衡引起的干扰。

4.尽量降低线路阻抗，提高信号的传输质量。

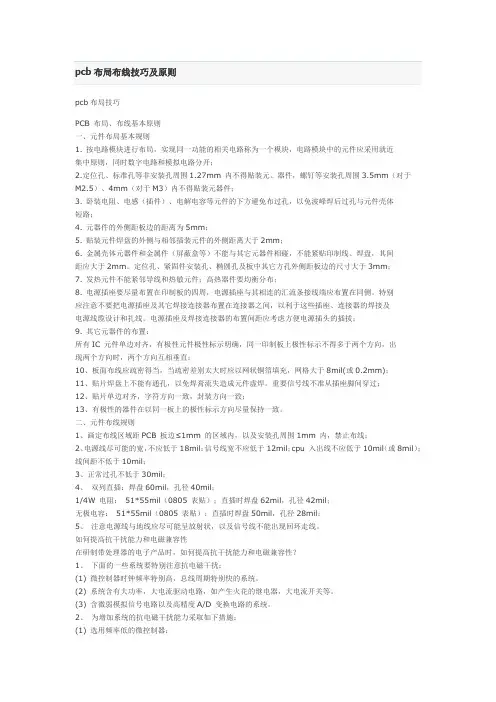

pcb布局技巧PCB 布局、布线基本原则一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。

定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。

特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。

电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。

重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内，以及安装孔周围1mm 内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W 电阻： 51*55mil（0805 表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805 表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

PCB布线规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一项工作，它决定了电路的性能和可靠性。

正确的布线可以确保信号传输的稳定性，降低噪音干扰，提高产品的工作效率和可靠性。

下面将介绍一些常用的PCB布线规则与技巧。

1.保持信号完整性：信号完整性是指信号在传输过程中不受噪音、串扰等干扰影响，保持原有的稳定性。

为了保持信号完整性，应尽量减少信号线的长度和走线面积，减少信号线与功率线、地线等的交叉和平行布线。

同时，在高速信号线上使用传输线理论进行布线，如匹配阻抗、差分信号布线等。

2.分离高频和低频信号：为了避免高频信号的干扰，应将高频信号线与低频信号线分开布线，并保持一定的距离。

例如，在布线时可以采用地隔离层将不同频率的信号线分离或者采用地隔离孔将不同频率的信号线连接到不同的地层。

这样可以减少高频信号的串扰和干扰。

3.合理布局：布线时应合理规划电路板的布局，将功率线和地线尽量靠近，以减少电磁干扰。

同时，尽量避免信号线与功率线、地线等平行布线，减少互穿引起的干扰。

在设计多层板时，还要考虑到信号引线的短暂电容和电感，尽量减小信号线长度，以减少信号传输时的延迟。

4.适当使用扩展板和跳线：在复杂的PCB布线中，有时无法直接连接到目标位置，这时可以使用扩展板或跳线来实现连接。

扩展板是一个小型的PCB板，可以将需要连接的器件布线到扩展板上，再通过导线连接到目标位置。

跳线可以直接用导线连接需要的位置，起到连接的作用。

但是，在使用扩展板和跳线时要注意保持信号完整性，尽量缩短导线长度，避免干扰。

5.优化地线布局：地线是电路中非常重要的部分，它不仅提供回路给电流，还能减少电磁干扰和噪音。

在布线时应保证地线的连续性和稳定性，地线应尽量靠近功率线，对于高频信号，还应采用充足的地平面来隔离。

同时，地线的走线应尽量短且直，减少环状或绕圈的走线。

6.合理规划电源线：电源线的布线要尽量靠近负载，减小电流环形和接地环形。

PCB板布线技巧1.分析并规划布线路径：在开始布线之前，要先对电路进行分析并规划布线路径。

合理的布线路径可以最大程度地减小信号传输的延迟、串扰和阻抗不匹配等问题。

2.确定信号分类：根据信号的性质确定分类，然后将它们分配到不同的层上进行布线。

例如，将高频信号和低频信号分别布线在不同的层上，以减少信号之间的互相干扰。

3.使用规范的走线方式：在布线时，要遵循规范的走线方式。

例如，避免走线交叉，特别是在高速信号线上。

可以使用90度转角或弧形转角等方式，减少信号回波和串扰。

4.控制走线长度：尽量缩短信号线的长度，特别是高频信号线。

较长的信号线会引入额外的传输延迟，并可能导致信号衰减。

可以通过合理放置元件和规划布线路径来有效控制走线长度。

5.使用地平面层：在PCB布线中，地平面层在电路的抗干扰能力和信号完整性方面起着重要作用。

可以合理布置地平面，将信号和地面层进行良好的综合接地，减少信号回波和串扰。

6.适当使用电源层：电源层在布线中起到提供电源和地的作用。

可以根据设计要求，合理规划电源层的位置和布线方式，以减小电源噪声和串扰。

7.使用信号层功能：在PCB设计中，信号层不仅有信号传输的功能，还可以通过布线方式起到减小信号噪声和提高阻抗匹配的作用。

可以使用多小地分割的信号层来降低信号层之间的干扰。

8.避免信号线与其它元件的靠近：在布线时，尽量避免信号线过于靠近封装器件或者其他的元件。

这样可以减少信号回波、串扰和互相干扰的可能性。

9.确保信号线宽度：根据信号的特性和传输要求，选择适当的信号线宽度。

信号线宽度过宽或过窄都会影响信号的传输质量和阻抗匹配。

10.保持布线连续性：在布线时，要尽量保持布线的连续性，避免信号线出现分段或者交叉等问题。

这样可以减小信号回波和串扰，并提高信号的完整性。

总之，在进行PCB板布线时，要综合考虑信号传输的延迟、串扰、阻抗匹配、地平面等因素，并采取合适的布线技巧来优化电路性能和可靠性。

PCB布线的技巧及注意事项1.合理规划电路板上的元件布局：在进行布线之前，需要根据电路的功能和结构合理规划元件的布局。

合理布局可以减少跨线和交叉线，简化布线过程，并提高电路的可靠性和抗干扰能力。

例如，将相互关联的元件集中在一起，以减少连线长度和信号传输的损耗。

2.使用地平面和电源平面：地平面和电源平面是PCB布线中非常重要的一部分。

通过在PCB中设置地平面和电源平面，可以有效减少地线和电源线的长度，减小同轴电缆的干扰和耦合，提高信号完整性和抗干扰能力。

3.利用电网连接：电网连接是PCB布线中常用的一种布线方式。

电网连接可以减小线宽和线间距，减小电路板上的导线一阶传输延迟，提高信号完整性和抗干扰能力。

在布局时，应尽量合理规划电网的结构和布线的路径。

4.分析和优化信号传输路径：信号传输路径是PCB布线中需要特别关注的一部分。

通过分析信号传输路径，可以了解信号在电路板上的传输特性，并进行优化。

例如，可以采用直线传输路径，减小信号传输的损耗和干扰；可以避免信号线与电源线、地线和其他高频信号线的交叉，减小互相干扰。

5.处理高频和高速信号：在布线中，对于高频和高速信号需要特别注意。

高频信号容易受到串扰和反射的影响，因此对于高频信号，应避免长线和小弯曲。

对于高速信号，需要注意控制传输线的阻抗匹配，减小信号的反射和射频干扰。

6.使用适当的布线规则和约束：在进行布线之前，需要根据电路设计的要求和约束设置适当的布线规则。

布线规则可以包括连线宽度、线间距、最小孔径等要素。

合理设置布线规则可以减小静电干扰和交叉干扰，提高电路的性能和可靠性。

7.进行电磁兼容性（EMC）设计：在进行布线时，需要考虑电磁兼容性设计。

电磁辐射和电磁敏感性是电路板设计中常见的问题，可以通过合理的布线和使用滤波器来减小电磁干扰。

8.进行仿真和测试：在完成布线之后，需要进行仿真和测试来验证电路的性能和可靠性。

通过仿真和测试，可以检测电路中可能存在的问题，并做出相应的调整。

双面板布线技巧PCB布线设计在进行PCB布线设计时，双面板布线技巧是非常重要的。

双面板布线是指在PCB板的两面进行布线，相对于单面板布线来说，双面板布线可以更加灵活地进行线路布置和连接。

下面将介绍一些双面板布线的技巧。

1.分区域布线：将PCB板的不同区域按照功能或信号类型进行划分，将信号线集中在同一区域进行布线，避免不同区域之间的信号干扰。

2.信号线走直线：双面板布线时，尽量保持信号线走直线的原则，避免出现过多的弯曲和拐角。

直线布线可以减小信号线的阻抗和串扰，并提高信号传输的稳定性。

3.避免信号线交叉：在布线过程中，应尽量避免信号线之间的交叉。

如果无法避免，可以通过交叉的方式来降低信号之间的干扰。

可以在交叉的地方增加间隔，或者利用地线进行屏蔽。

4.上下层布线：双面板布线时，可以将一些信号线连接到另一面进行布线。

这样可以减少对同一层的信号线的干扰，提高布线的灵活性和密度。

5.配对信号线布线：对于一些需要配对的信号线，如时钟信号、差分信号等，应尽量将它们布线在同一层的相邻位置，以减少互相之间的干扰。

布线时要保持两条信号线的长度、走线路径、层位置等尽量一致。

6.确定信号优先级：在布线之前，应根据信号的优先级来确定布线的顺序。

高频、高速、敏感的信号应优先布线，以避免被其他信号的干扰。

7.路由优化：在进行布线过程中，可以利用布线工具进行自动路由，同时也要手动进行优化。

通过调整信号线的位置、走线路径和角度等，可以减小信号的串扰和阻抗变化。

8.引脚和过孔布局：在布线之前，要合理安排器件引脚的布局，尽量减少信号线的交叉和冲突。

如果存在大量的信号线需要连接，可以考虑使用过孔来进行连接，减小板面积的占用。

9.杂散电容和地线布局：在布线时要注意防止杂散电容的产生，尽量减少不必要的电源和地线的走线路径。

同时，要确保地线的布局合理，减小地线的阻抗，提供良好的接地。

10.临近规则：在布线过程中要注意遵守临近规则，即将相关的信号线布线在相邻位置，避免长距离走线和不必要的延迟。

PCB手动布线规则在PCB（Printed Circuit Board）的手动布线中，有许多规则和技巧可以帮助设计师实现高性能、低噪音和可靠性的电路板布线。

下面介绍一些重要的手动布线规则。

1.克服布线密度限制：当布线密度较高时，必须仔细考虑线路的走向和安排。

相邻元件之间的间距应保持足够的空间，以免发生短路。

布线时，可以通过改变引脚顺序或组合元件来降低布线密度。

2.保持信号完整性：布线时应注意信号完整性，特别是高速信号。

可以采用不同的技术来降低信号的传输延迟、串扰和反射。

保持信号走线路径的匹配性和对称性，使用正确的差分对，控制信号长度和层间跳距，以降低信号失真和抖动。

3.分离高频和低频信号：为了避免高频信号对低频信号的干扰，应将它们的走线路径尽量分离。

可以使用地平面和电源平面来提供屏蔽，减少干扰。

同时，在布线中要避免信号线和电源线、地线的交叉。

4.绕过敏感区域：在布线时，要避免将信号线通过敏感区域，如模拟和数字地区的交叉。

这样做可以减少干扰和串音的可能性。

如果不可避免，可以使用地平面间隔或屏蔽隔离来减少干扰。

5.控制天线效应：天线效应指布线中信号线的辐射或接收到其他信号线的干扰。

为了控制天线效应，可以选择适当的线宽和线间距，使其匹配电气规范。

在敏感区域周围，可以保持较大的缝隙，减少辐射和互相之间的耦合。

6.管理地平面和电源平面：在PCB布线中，地平面和电源平面的设计非常重要。

地平面可以减少信号的回流路径，提供低阻抗的返线回路。

电源平面可以提供稳定的电源供应，减小电源线的阻抗和噪音。

在布线时，要确保地平面和电源平面的连续性、一致性和低阻抗。

7.考虑阻抗控制：在高速信号传输中，阻抗控制非常重要。

布线时要注意控制差分对信号的阻抗一致性，以减少信号反射和串扰。

要根据所使用的信号线类型和材料选择适当的线宽和线间距。

8.减少盲穿孔：盲穿孔是绕过板上其中一层而连接到其他层的通孔。

当布线中需要使用盲穿孔时，要注意控制盲孔的直径和深度，以减小信号的损耗和串扰。

pcb布局布线技巧及原则[ 2020-11-16 0:19:00 | By: lanzeex ]PCB 布局、布线基本原则一、元件布局基本规则1. 按电路模块进行布局,实现同一功能的相关电路称为一个模块,电路模块中的元件应采用就近集中原则,同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件,螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装元器件；3. 卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔,以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰,不能紧贴印制线、焊盘,其间距应大于2mm。

定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周,电源插座与其相连的汇流条接线端应布置在同侧。

特别应注意不要把电源插座及其它焊接连接器布置在连接器之间,以利于这些插座、连接器的焊接及电源线缆设计和扎线。

电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置:所有IC 元件单边对齐,有极性元件极性标示明确,同一印制板上极性标示不得多于两个方向,出现两个方向时,两个方向互相垂直；10、板面布线应疏密得当,当疏密差别太大时应以网状铜箔填充,网格大于8 mil(或0.2mm)；11、贴片焊盘上不能有通孔,以免焊膏流失造成元件虚焊。

重要信号线不准从插座脚间穿过；12、贴片单边对齐,字符方向一致,封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内,以及安装孔周围1mm 内,禁止布线；2、电源线尽可能的宽,不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil(或8mil)；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插:焊盘60mil,孔径40mil；1/4W 电阻: 51*55mil(0805 表贴)；直插时焊盘62mil,孔径42mil；无极电容: 51*55mil(0805 表贴)；直插时焊盘50mil,孔径28mil；5、注意电源线与地线应尽可能呈放射状,以及信号线不能出现回环走线。

PCB布线的基本规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一环，它涉及到电路设计的优化、信号传输的质量以及电路板的可靠性等方面。

以下是一些PCB布线的基本规则与技巧。

1.分隔高频与低频信号：在布线过程中，应将高频和低频信号分隔开来，以减少相互干扰。

可以通过增加地线、使用地层或远离干扰源等方式实现。

2.避免信号线与电源线、地线交叉：信号线与电源线、地线交叉会引起互相干扰，影响信号的传输质量。

在布线时应尽量避免信号线与其他线路的交叉，并采取合适的措施进行隔离。

3.保持信号线的相互垂直：信号线之间保持垂直可以减少信号之间的干扰。

在布线时，应尽量使信号线垂直地通过其他信号线或电源线、地线。

4.尽量缩短信号线的长度：信号线的长度会对信号传输的延迟和损耗产生影响，因此在布线时应尽量缩短信号线的长度。

对于高频信号尤为重要。

5.使用平面与过孔进行地线连接：地线是电路板中非常重要的一条线路，它可以提供整个电路的参考电平。

在布线时，可以通过使用平面层与过孔来进行地线的连接，提高地线的连续性。

6.使用平面与过孔进行电源线连接：电源线的布线也是非常重要的，尤其是对于供电要求较高的芯片或模块。

在布线时，可以通过使用平面层与过孔来进行电源线的连接，减少电源线的阻抗。

7.控制线宽和线距：PCB布线中的线宽和线距对电路的阻抗、信号的传输速度以及电流的承载能力等都是有影响的。

在布线时要根据需要选择合适的线宽和线距，保证电路的性能。

8.避免信号环路：信号环路会引起信号的反馈和干扰，影响电路的正常工作。

在布线时应尽量避免信号环路的产生，可以采取断开一部分连接或改变布线路径等方式来解决。

9.保持信号对称性：对于差分信号线或时钟信号线，应保持信号的对称性。

在布线时应尽量使信号线的路径相同，长度相等，以减少差分信号之间的干扰。

10.考虑EMI（Electromagnetic Interference，电磁干扰）：在布线过程中应考虑到电磁干扰的问题，采取一些措施来减少电磁辐射和干扰。

PCB技巧蛇形布线蛇形布线是一种在PCB设计中常用的技巧，它能够减少布线的交叉和干扰，提高设计的性能和可靠性。

下面是关于蛇形布线的一些技巧和注意事项。

1.确定布线的方向：在进行蛇形布线之前，需要确定布线的方向。

一般来说，信号传输的方向和布线距离较远的元件的位置相对应。

确保信号传输的方向是一致的，可以减少信号干扰和交叉。

2.进行合理的布线规划：在进行蛇形布线之前，需要进行合理的布线规划。

将电路板的不同功能模块分组，并分配给不同的布线区域。

这样可以减少布线之间的交叉和干扰，提高信号完整性。

3.使用连续的布线路径：蛇形布线应该使用连续的布线路径。

这样可以减少信号路径的突变，减小信号的散射和串扰。

如果布线中断，可以通过使用通孔来连接信号路径。

4.注意信号地平面：在蛇形布线中，应该注意信号地平面的规划。

要保持信号地平面连续，避免出现散射和串扰。

可以使用地引线连接不同层的地面。

5.采用四层布线：为了更好地实现蛇形布线，可以考虑使用四层布线。

这样可以将信号层和地平面层分开，减少信号干扰和交叉。

6.控制布线的尺寸：在进行蛇形布线时，应控制布线的尺寸。

布线的尺寸应符合设计规范和制造能力，避免布线过宽或过窄。

布线过宽会导致布线密度较低，布线过窄则容易出现导线打断等问题。

7.控制布线的长度：在进行蛇形布线时，应控制布线的长度。

布线的长度会影响信号传输的速度和信号完整性。

尽量保持布线的长度较短，避免信号传输的延迟和损失。

8.注意信号的引出和引入：在进行蛇形布线时，应注意信号的引出和引入。

要确保信号的引出和引入位置相对于布线路径是理想的。

可以使用不同的引出和引入方式，如引线、晶振等。

9.使用合适的布线密度：在进行蛇形布线时，应使用合适的布线密度。

布线密度过高会导致布线之间的交叉和干扰，布线密度过低则会浪费板子的空间资源。

要根据具体的设计要求和制造能力选择合适的布线密度。

10.进行布线优化：在进行蛇形布线后，还可以进行布线优化。

PCB多层板布线方法
1.地线和电源线规划：多层板的地线和电源线是布线设计的重点。

地线应该尽可能接近信号线，减小信号线的回流路径。

电源线应该足够宽以承受所需的电流，并避免与其他信号线映射。

2.确定信号分层：根据设计需求，其中一层可以作为地平面层，其他层可以用来布线信号。

通常，将最重要且最频繁使用的信号放在内层，次要信号放在外层。

3.控制信号传输：为了保持信号完整性，可以使用信号捕获、差分布线和电源噪声过滤器等技术来控制信号的传输。

差分布线可以减少干扰和串扰。

4.确定功耗分布：在多层板设计中，需要考虑功耗的分布情况。

将高功耗的器件放置在主地平面附近以提供更好的散热，并确保功耗与相应的地和电源连接。

5.考虑信号走线规则：信号线的走向和布线规则非常重要，以避免干扰和串扰。

遵循走线规则，例如最小的走线长度、最小的走线宽度和最小的走线间距等。

6.使用高频布线技术：对于高频信号线设计，需要遵循特殊的布线技术。

如使用宏模型来模拟高频器件、使用电磁屏蔽和电源滤波器以抑制高频噪声等。

7.使用PCB设计软件：为了简化布线过程和提高效率，应使用专业的PCB设计软件。

这些软件提供了各种布线工具和规则检查，可以帮助设计师更好地完成多层板布线设计。

8.进行重复布线和模拟验证：在完成布线设计后，应进行重复布线和模拟验证。

这将有助于查找和解决潜在的问题，以确保电路的正确功能和性能。

总之，PCB多层板布线方法是一项复杂的任务，需要仔细的规划和设计。

熟悉布线规则、合理选择信号分层、控制信号传输和考虑功耗分布等都是设计过程中需要注意的关键因素。
