《电工电子技术基础》课程标准
课程编号：062040
使用专业：城市轨道交通运营管理专业
课程类别：基础学习领域课程
修课方式：必修课
教学时数：180
一、课程定位和课程设计：
（一）课程性质与作用
《电工电子技术基础》课程是高职高专机电、数控等专业学生必修的一门技术基础课,包括电工技术、电机与控制以及模拟电子技术和数字电子技术等部分内容。《电工电子技术基础》是研究电路的基本定律、基本分析方法及基本知识和应用；变压器、电动机以及常用控制电器的基本原理和应用；常用电子元件及模拟电子电路、数字电子电路的原理及应用。《电工电子技术》是机电、数控等专业前导课程，后续课程有《单片机原理与应用》、《传感器与检测技术》、《液压与气压传动技术》《城轨交通供电》、《城轨电气控制及PLC技术》等。《电工电子技术基础》又是学生考取中级和高级电工职业资格证书的核心课程。
（二）课程设计思路
课程设计的总体思路：基于工作过程和工作任务的结构模式。遵循以“应用为目的，以必须、够用为度”的原则，以“掌握概念、强化应用、培养技能”为重点，以“精选内容、降低理论、加强基础、突出应用”为主线，坚持基本知识点的学习，在相关知识的学习中注重培养学生分析问题、解决问题的能力。结合现场参观、实践环节和课程设计等技能训练，突出对学生综合能力及创新能力的培养。
《电工电子技术》课程的任务是使学生在以有的物理知识基础上，掌握有关电工技术与电子技术方面必备的基本理论、基本知识和基本实践技能，为学好专业知识、从事生产第一线的专业技术工作以及进一步提高科学技术知识水平打下一定的基础，同时培养学生辩证唯物主义观点和分析问题、解决问题的能力。
二、课程目标
（一）知识目标
1、掌握电路的基本概念、基本知识，能用电路的基本定律对直流、交流电路进行分
析计算。 2、掌握变压器、电动机的基本原理和应用，掌握常用控制电器的基本结构和功能，了解安全用电知识和安全用电措施。
1 电工与电子技术基础教学大纲
一、课程的任务
通过本课程的学习，掌握汽车维修中级工必备的电工及电子技术基础理论、基本知识和基本技能。同时，结合电工和电子技术在汽车上的应用实例，培养学生观察、分析、解决问题的能力。
二、课程的基本要求
1．基本理论和基本知识方面
(1)掌握电路的组成、直流电路的基本物理量、电路的基本定律，并能运用这些理论和定律对电路进行分析。
(2)掌握描述电磁现象的基本物理量，掌握电磁力及其在汽车上的具体应用，理解电磁继电器、霍尔效应的工作原理及应用；掌握楞次定律和法拉第电磁感应定律；理解自感现象、自感电动势的计算及自感现象的应用；了解互感、涡流现象，了解同名端的概念。
(3)掌握正弦交流电基本概念和正弦交流电路中的基本物理量，掌握用矢量法分析计算简单交流电路的方法，掌握三相电源与负载的连接方法及简单计算，熟悉变压器的基本构造和工作原理。
(4)熟悉二极管的基本结构、主要特性及其主要参数，熟悉单相整流、滤波和三相整流电路的结构和工作原理，了解晶闸管的结构、导通和关断的条件以及可控整流电路，理解滤波电路的组成、特点、工作原理及应用。
(5)熟悉三极管的基本结构、主要特性及其主要参数；了解场效应管的结构及基本电路；熟悉小信号低频电压放大器的组成，并掌握其工作原理；理解反馈和振荡的概念及其对放大器性能的影响；熟悉射极输出器的组成和工作原理；了解振荡器的组成，并掌握其工作原理；理解集成运算放大器工作原理和应用；熟悉OTL功率放大器的组成，掌握其工作原理。
(6)掌握硅稳压管稳压的工作原理，熟悉晶体管串联型稳压电源、开关稳压
2 电源的电路组成，掌握它们的工作原理，掌握集成三端稳压电源的使用方法。
(7)掌握基本逻辑门电路的工作原理和功能，理解编码器和译码器的工作原理，了解数字集成电路概况、分类及应用常识，了解模/数和数/模转换电路的使用，掌握计算机在汽车上的布置与应用表示该要求是针对汽车电工模块而言；非汽车电工模块对数字脉冲电路要求了解基本概念和工作原理*。
1 中职电工类第五版《电子技术基础》全章节习题与及答案
一．填空题：(共59题)
1.PN结正向偏置时，应该是P区的电位比N区的电位
高
。
2.硅二极管导通时的正向管压降约为
0.7V
。 3.锗二极管导通时的正向管压降约为 0.2V 。
4.半导体三极管放大的实质是 小电流控制大电流 。
5.工作在截止和饱和状态的三极管可作为 开关 器件使用。
6.三极管的极限参数分别是ICM、PCM和 UCEO 。
7.在共射极放大电路中输出电压和输入电压的相位 相反 。
8.小功率三极管的输入电阻经验公式= 30 0+
9.放大电路产生非线性失真的根本原因静态工作点不合适 。
10.在放大电路中负载电阻值越大其电压放大倍数越 大 。
11.反馈放大器是由 基本放大 电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流 。
14.反馈信号增加原输入信号的反馈叫 正反馈 。
15.反馈信号减弱原输入信号的反馈叫 负反馈 。
16.放大直流信号时放大器应采用的耦合方式为 直接耦合 。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和 专 用 型。
19.线性状态的理想集成运算放大器，两输入端电位差 =0。 2 20.线性状态的理想集成运算放大器，两输入端的电流 =0。
21.单门限电压比较器中的集成运放工作在 开 环 状态。
22.单门限电压比较器中的集成运放属于 线性 应用。
23.将交流电变换成 直流 的过程叫整流。
24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是 10 A。
25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2 倍.
26.整流二极管的冷却方式有自冷、风冷和 水冷 三种。

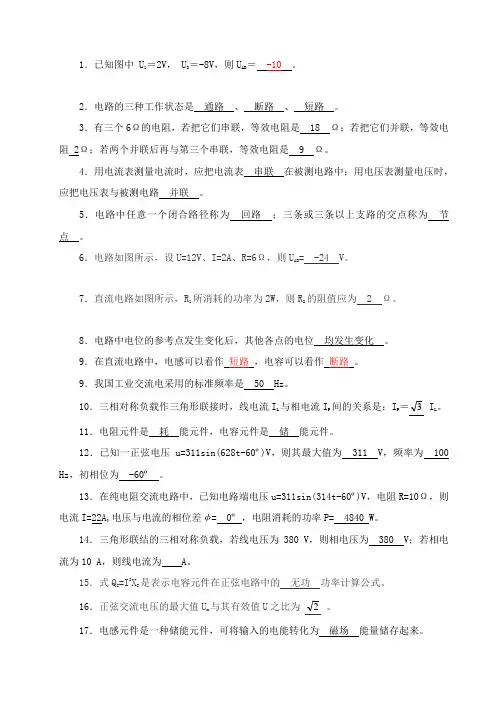

1．已知图中 U1＝2V， U2＝-8V，则UAB＝ -10 。
2．电路的三种工作状态是 通路 、 断路 、 短路 。
3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。
4．用电流表测量电流时，应把电流表 串联 在被测电路中；用电压表测量电压时，应把电压表与被测电路 并联 。
5．电路中任意一个闭合路径称为 回路 ；三条或三条以上支路的交点称为 节点 。
6．电路如图所示，设U=12V、I=2A、R=6Ω，则UAB= -24 V。
7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。
8．电路中电位的参考点发生变化后，其他各点的电位 均发生变化 。
9．在直流电路中，电感可以看作 短路 ，电容可以看作 断路 。
9．我国工业交流电采用的标准频率是 50 Hz。
10．三相对称负载作三角形联接时，线电流IL与相电流IP间的关系是：IP＝3 IL。
11．电阻元件是 耗 能元件，电容元件是 储 能元件。
12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100
Hz，初相位为 -60º 。
13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W。
14．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 A。
15．式QC=I2XC是表示电容元件在正弦电路中的 无功 功率计算公式。
16．正弦交流电压的最大值Um与其有效值U之比为 2 。
17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。 18．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为 正序 。
