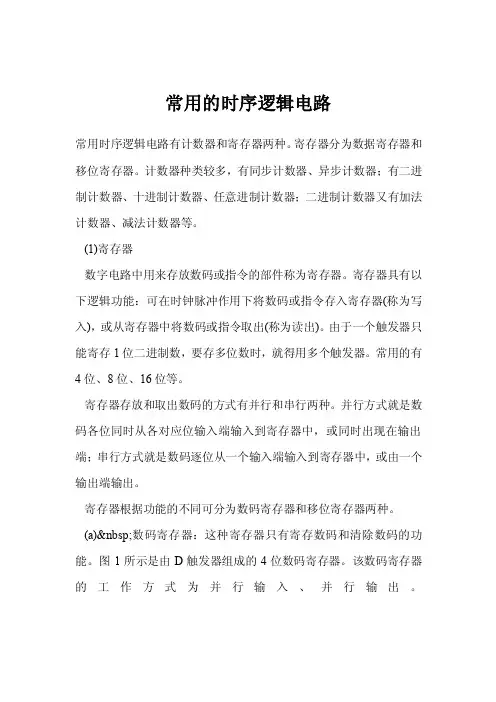

常用的时序逻辑电路常用时序逻辑电路有计数器和寄存器两种。

寄存器分为数据寄存器和移位寄存器。

计数器种类较多，有同步计数器、异步计数器；有二进制计数器、十进制计数器、任意进制计数器；二进制计数器又有加法计数器、减法计数器等。

(1)寄存器数字电路中用来存放数码或指令的部件称为寄存器。

寄存器具有以下逻辑功能：可在时钟脉冲作用下将数码或指令存入寄存器(称为写入)，或从寄存器中将数码或指令取出(称为读出)。

由于一个触发器只能寄存1位二进制数，要存多位数时，就得用多个触发器。

常用的有4位、8位、16位等。

寄存器存放和取出数码的方式有并行和串行两种。

并行方式就是数码各位同时从各对应位输入端输入到寄存器中，或同时出现在输出端；串行方式就是数码逐位从一个输入端输入到寄存器中，或由一个输出端输出。

寄存器根据功能的不同可分为数码寄存器和移位寄存器两种。

(a) 数码寄存器：这种寄存器只有寄存数码和清除数码的功能。

图1所示是由D触发器组成的4位数码寄存器。

该数码寄存器的工作方式为并行输入、并行输出。

图1 4位数码寄存器(b)移位寄存器：移位寄存器不仅能存放数码而且有移位功能。

根据数码在寄存器内移动的方向又可分为左移移位寄存器和右移移位寄存器两种。

在移位寄存器中，数码的存入或取出也有并行和串行两种方式。

图2所示是由J—K触发器组成的4位左移移位寄存器。

F0接成D 触发器，数码由D端串行输入；也可由d0～d3作并行输入。

从4个触发器的Q端得到并行的数码输出。

也可从Q3端逐位串行输出。

图2  4位左移移位寄存器(2)计数器因为计数器是最常用而又典型的时序逻辑电路，其分析方法即为一般时序逻辑电路的分析方法。

常用计数器有多种类型，重点掌握以下几种。

①二进制计数器：二进制计数器能按二进制的规律累计脉冲的数目，也是构成其它进制计数器的基础。

一个触发器可以表示l位二进制数，表示n位二进制数就得用n个触发器。

时序逻辑电路时序逻辑电路是一种在电子数字电路领域中应用广泛的重要概念，它主要用于解决电路中的时序问题，如时钟同步问题、时序逻辑分析等。

本文将详细介绍时序逻辑电路的基础概念、工作原理以及应用。

一、时序逻辑电路的基础概念1、时序逻辑和组合逻辑的区别组合逻辑电路是一类基于组合逻辑门的电路，其输出仅取决于输入信号的当前状态，不受先前的输入状态所影响。

而时序逻辑电路的输出则受到先前输入信号状态的影响。

2、时序逻辑电路的组成时序逻辑电路通常由时钟、触发器、寄存器等组成。

时钟信号被用于同步电路中的各个部分，触发器将输入信号存储在内部状态中，并在时钟信号的作用下用来更新输出状态。

寄存器则是一种特殊类型的触发器，它能够存储多个位的数据。

3、时序逻辑电路的分类根据时序逻辑电路的时序模型，可将其分为同步和异步电路。

同步电路按照时钟信号的周期性工作，这意味着电路通过提供时钟信号来同步所有操作，而操作仅在时钟上升沿或下降沿时才能发生。

异步电路不同，它不依赖时钟信号或时钟信号的上升和下降沿，所以在一次操作完成之前，下一次操作可能已经开始了。

二、时序逻辑电路的工作原理时序逻辑电路的主要工作原理基于触发器的行为和时钟电路的同步机制。

在时序逻辑电路中使用了一些触发器来存储电路状态，待时钟信号到达时更新输出。

时钟信号提供了同步的机制，确保电路中所有部分在时钟信号到达时同时工作。

触发器的基本工作原理是将输入信号存储到内部状态中，并在时钟信号的作用下，用来更新输出状态。

时钟信号的边沿触发触发器，即在上升沿或下降沿时触发触发器状态的更新。

这意味着在更新之前，电路的状态保持不变。

三、时序逻辑电路的应用1、时序电路在计算机系统中的应用时序逻辑电路在计算机系统中有着广泛的应用。

例如，计算机中的时钟信号可用来同步处理器、主存储器和其他外设间的工作。

此外，电路中的寄存器和触发器也被用于存储和更新信息，这些信息可以是计算机程序中的指令、运算结果或其他数据。

常用的时序逻辑电路时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。

时序逻辑电路主要应用于计时、控制、存储等领域。

本文将介绍几种常用的时序逻辑电路。

一、触发器触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。

触发器接受输入信号，并根据输入信号的变化产生对应的输出。

触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。

触发器在存储、计数、控制等方面有广泛的应用。

二、时序计数器时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。

时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。

时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。

时序计数器在计时、频率分频、序列生成等方面有广泛的应用。

三、时序比较器时序比较器是一种能够比较两个信号的大小关系的电路。

它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。

时序比较器通常用于判断两个信号的相等性、大小关系等。

常见的时序比较器有两位比较器、四位比较器等。

四、时序多路选择器时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。

它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。

时序多路选择器常用于多路数据选择、时序控制等方面。

五、时序移位寄存器时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。

它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。

时序移位寄存器常用于数据存储、数据传输等方面。

常见的时序移位寄存器有移位寄存器、移位计数器等。

六、状态机状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。

它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。

状态机常用于序列识别、控制逻辑等方面。

以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。

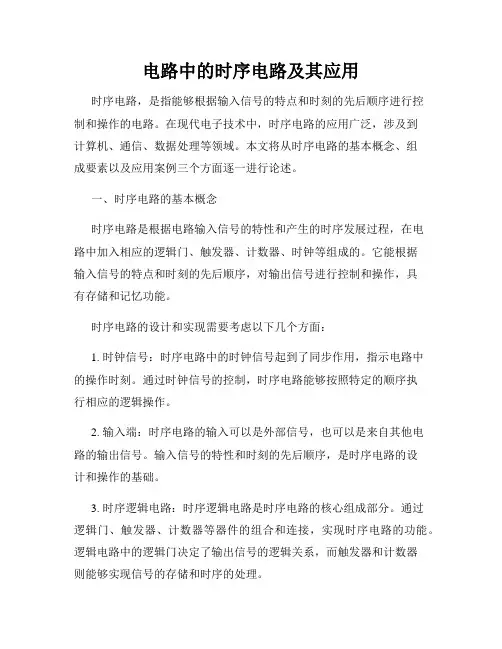

电路中的时序电路及其应用时序电路，是指能够根据输入信号的特点和时刻的先后顺序进行控制和操作的电路。

在现代电子技术中，时序电路的应用广泛，涉及到计算机、通信、数据处理等领域。

本文将从时序电路的基本概念、组成要素以及应用案例三个方面逐一进行论述。

一、时序电路的基本概念时序电路是根据电路输入信号的特性和产生的时序发展过程，在电路中加入相应的逻辑门、触发器、计数器、时钟等组成的。

它能根据输入信号的特点和时刻的先后顺序，对输出信号进行控制和操作，具有存储和记忆功能。

时序电路的设计和实现需要考虑以下几个方面：1. 时钟信号：时序电路中的时钟信号起到了同步作用，指示电路中的操作时刻。

通过时钟信号的控制，时序电路能够按照特定的顺序执行相应的逻辑操作。

2. 输入端：时序电路的输入可以是外部信号，也可以是来自其他电路的输出信号。

输入信号的特性和时刻的先后顺序，是时序电路的设计和操作的基础。

3. 时序逻辑电路：时序逻辑电路是时序电路的核心组成部分。

通过逻辑门、触发器、计数器等器件的组合和连接，实现时序电路的功能。

逻辑电路中的逻辑门决定了输出信号的逻辑关系，而触发器和计数器则能够实现信号的存储和时序的处理。

4. 输出端：时序电路的输出可以是某种状态信号，也可以是控制信号。

输出信号的形式和时刻，取决于时序电路的设计目标和需要实现的功能。

二、时序电路的组成要素时序电路的组成要素包括时钟信号、触发器、计数器和时序逻辑电路。

1. 时钟信号：时钟信号是时序电路中的核心信号，支持时序电路按照特定的时间顺序进行操作。

时钟信号的稳定性和频率精度对于时序电路的正常运行至关重要。

通常，时钟信号由晶体振荡器或稳定的外部时钟源提供。

2. 触发器：触发器是时序电路中重要的存储元件，用于存储、记忆和控制输入和输出信号之间的关系。

常见的触发器包括D触发器、JK 触发器和T触发器等。

触发器的输入端包括时钟信号、预设信号、清零信号和输入信号等，根据输入信号的变化和触发器内部的逻辑电路原理，输出信号状态会发生相应的变化。

时序逻辑电路应用举例1 抢答器在智力竞赛中，参赛者通过抢先按动按钮，取得答题权。

图1是由4个D触发器和2个“与非”门、1个“非”门等组成的4人抢答电路。

抢答前，主持人按下复位按钮SB，4个D触发器全部清0，4个发光二极管均不亮，“与非”门G1输出为0，三极管截止，扬声器不发声。

同时，G2输出为1，时钟信号CP经G3送入触发器的时钟控制端。

此时，抢答按钮SB1~SB4未被按下，均为低电平，4个D 触发器输入的全是0，保持0状态不变。

时钟信号CP可用555定时器组成多谐振荡器的输出。

当抢答按钮SB1~SB4中有一个被按下时，相应的D触发器输出为1，相应的发光二极管亮，同时，G1输出为1，使扬声器响，表示抢答成功，另外G1输出经G2反相后，关闭G3，封锁时钟信号CP，此时，各触发器的时钟控制端均为1，如果再有按钮被按下，就不起作用了，触发器的状态也不会改变。

抢答完毕，复位清零，准备下次抢答。

图1四人抢答器2。

八路彩灯控制器八路彩灯控制器由编码器、驱动器和显示器（彩灯）组成，编码器根据彩灯显示的花型按节拍送出八位状态编码信号，通过驱动器使彩灯点亮、熄灭。

图2给出的八路彩灯控制器电路图中，编码器用两片双向移位寄存器74LS194实现，接成自启动脉冲分配器（扭环形计数器），其中D1为左移方式，D2为右移方式。

驱动器电路如图3，当寄存器输出Q为高电平时，三极管T导通，继电器K通电，其动合触点闭合，彩灯亮；当Q为低电平时，三极管截止，继电器复位，彩灯灭。

图2 八路彩灯控制器电路工作时，先用负脉冲清零，使寄存器输出全部为0，然后在节拍脉冲（可由555定时器构成的多谐振荡器输出）的控制下，寄存器的各个输出Q按下表所示的状态变化，每8个节拍重复一次。

这里假定8路彩灯的花型是：由中间向两边对称地逐次点亮，全亮后，再由中间向两边逐次熄灭。

图3 驱动器电路寄存器输出状态3 数字钟在许多场合大量使用的数字电子钟，具有显示时、分、秒，以及自动计时和校正对时的功能。

电子电路中的时序电路有哪些重要应用时序电路是电子电路中的一种重要组成部分，广泛应用于数字电子系统中，用于控制和处理信号的时序关系。

时序电路的作用在于根据输入信号的时序关系来控制输出信号的生成和变化。

它能够实现时序逻辑功能，在计算机、通信、控制系统等领域有着重要的应用。

本文将介绍时序电路的一些重要应用。

1. 计数器计数器是时序电路中最常见的应用之一。

它可以用于计数、频率分频、周期测量等方面。

在计算机中，计数器被广泛用于实现程序计数、周期计时等功能。

在通信系统中，计数器可以实现数据包的计数和时间间隔的测量。

计数器可以根据输入信号的时序关系进行递增或递减，从而实现不同的计数功能。

2. 时钟电路时钟电路是现代数字电子系统中不可或缺的组成部分。

它提供稳定的时序信号，用于同步各个部件的操作。

时钟电路可以根据需要产生不同频率的时钟信号，用于控制处理器的运行速度、存储器的读写、I/O设备的操作等。

时钟电路的稳定性和准确性对于系统的正常运行至关重要。

3. 时序生成器时序生成器是一种能够按照指定的时序关系生成输出信号的电路。

它可以根据输入信号的时序特征生成特定的时序模式。

在数字信号处理领域，时序生成器被广泛应用于信号重构、滤波等方面。

在通信系统中，时序生成器可以实现调制解调、编解码等功能。

时序生成器的设计需要考虑输入信号的特点和系统需求，以实现准确、可靠的时序生成。

4. 时序检测器时序检测器用于检测输入信号的时序关系，并输出相应的控制信号。

它可以实现对输入信号的有效监测和判断。

在计算机系统中，时序检测器可以用于指令的解码和执行控制。

在通信系统中，时序检测器可以用于数据包的识别和处理。

时序检测器的设计需要考虑输入信号的特征和系统需求，以实现准确、可靠的时序检测。

5. 时序同步器时序同步器用于将异步输入信号转化为同步输出信号。

它可以解决输入信号时序不同步的问题，确保信号在系统内各个模块间的同步传输。

时序同步器的设计需要考虑输入信号的时序特性和同步方式，以实现可靠的同步传输。

时序逻辑电路的设计与应用技术报告：时序逻辑电路的设计与应用报告摘要：时序逻辑电路是一种重要的数字电路，其在微处理器、电子计算机等计算机系统中开展着重要的作用。

本文首先讨论时序逻辑电路的基本概念、分类和结构特点，以及其和其他数字电路的主要区别。

然后，就时序逻辑电路的设计方法和应用场景作出详细介绍，并介绍了时序逻辑电路的工作原理、设计要点和设计步骤，以及其在实际应用中可能遇到的问题及其解决方法。

最后，本文介绍了时序逻辑电路在存储器控制、外设控制等系统中的应用，以及与其他数字电路的比较。

关键词：时序逻辑电路，设计，应用1 简介时序逻辑电路又称时序逻辑器件，是由若干个状态元件（称为时序元件）组成的一种数字电路。

它可以在一定时间内完成某些特定任务，并达到有效节能、强大功能和高效率的效果。

时序逻辑电路可以用于实现复杂的控制功能，使得复杂的计算机系统可以正常运行。

其在微处理器、电子计算机等计算机系统中开展着重要的作用。

2 基本概念时序逻辑电路是指由两种或两种以上独立的时序元件组成的一种数字电路，它可以在一定时间内完成一定任务，并达到有效节能、强大功能和高效率的效果。

时序逻辑电路由控制部分和时序部分组成，其中控制部分是由多个控制逻辑元件组成的，可以用来控制时序元件的工作状态，而时序部分是由多个时序元件组成的，它们可以在指定的时间内完成一定的任务。

3 分类根据用途的不同，时序逻辑电路可以分为两类：（1）累加器（Accumulator）：用于累加计算机系统中的数据，以实现控制和计算功能。

（2）计时器（Timer）：用于在指定的时间内完成特定任务，并可以控制外部设备的工作状态。

4 结构特点时序逻辑电路是由一些具有特定时序功能的时序元件组成的，它们可以按照一定的时序规律控制电路的工作状态。

时序逻辑电路的主要结构特点如下：（1）可实现复杂的控制功能：时序逻辑电路可以实现很多复杂的控制功能，如多次重复计算、状态跟踪和状态检测等，从而使得复杂的计算机系统可以正常运行。

时序逻辑电路在实际中的应用时序逻辑电路是一种重要的数字逻辑电路，其特点是电路任何一个时刻的输出状态不仅取决于当时的输入信号，而且与电路的原状态有关，具有记忆功能。

构成组合逻辑电路的基本单元是逻辑门，而构成时序逻辑电路的基本单元是触发器。

时序逻辑电路在实际中的应用很广泛，数字钟、交通灯、计算机、电梯的控制盘、门铃和防盗报警系统中都能见到。

主要介绍典型的时序逻辑部件：集成计数器的识别与应用，集成寄存器的识别与应用；时序逻辑电路的分析和设计。

计数器在计算机及各种数字仪表中应用广泛，具有记忆输入脉冲个数的功能，还可以实现分频、定时等。

计数器种类繁多，按技术体制可分为二进制计数器和N进制计数器；按增减趋势可分为加计数器和减计数器；按技术脉冲引入方式可分为同步计数器和异步计数器。

同步计数器的特点是构成计数器的所有触发器共用同一个时钟脉冲，触发器的状态同时更新，计数速度快；而异步计数的特点是构成计数器的触发器不共用同一个时钟脉冲，所有触发器更新状态的时刻不一致，计数速度相对较慢。

在实际应用中，计数器是以集成电路形式存在的，主要有集成二进制计数器、集成十进制计数器两大类，其他进制计数器可由它们通过外电路设计来实现。

在每一大类计数器中，又以同步与异步、加计数与可逆计数来细分。

寄存器具有接收数码、存放或传递数码的功能，由触发器和逻辑门组成。

其中，触发器用来存放二进制数，逻辑门用来控制二进制数的接收、传送和输出。

由于一个触发器只能存放1位二进制数，因此，存放n位二进制数的n位寄存器，需要n个触发器来组成。

寄存器有数码寄存器和移位寄存器2种。

输入输出方式有并入-并出、并入-串出、串入-并出、串入-串出4种。

当寄存器的每一位数码由一个时钟脉冲控制同时接收或输出时，称为并入或并出。

而每个时钟脉冲只控制寄存器按顺序逐位移入或移出数码时，称为串入或串出。

移位寄存器除了具有存储数码的功能以外，还具有移位功能。

所谓移位功能，是指寄存器里存储的数码能在时钟脉冲作用下依次左移或右移。
