第5讲DXP2004界面参数设定

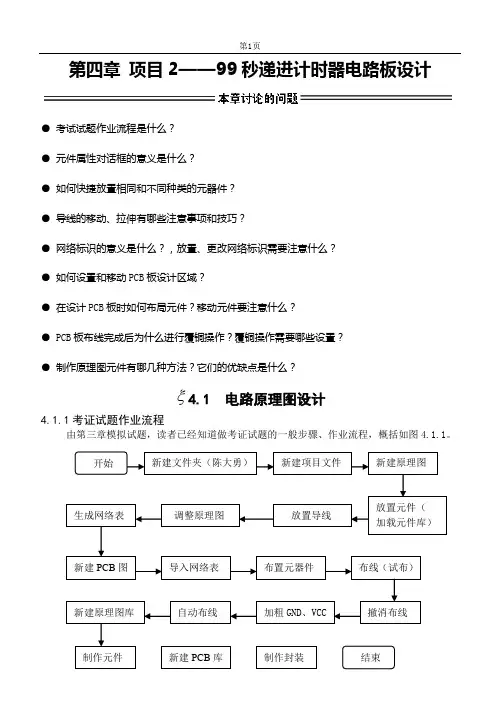

第四章项目2——99秒递进计时器电路板设计●考试试题作业流程是什么？●元件属性对话框的意义是什么？●如何快捷放置相同和不同种类的元器件？●导线的移动、拉伸有哪些注意事项和技巧？●网络标识的意义是什么？，放置、更改网络标识需要注意什么？●如何设置和移动PCB板设计区域？●在设计PCB板时如何布局元件？移动元件要注意什么？● PCB板布线完成后为什么进行覆铜操作？覆铜操作需要哪些设置？●制作原理图元件有哪几种方法？它们的优缺点是什么？4.1 电路原理图设计4.1.1考证试题作业流程由第三章模拟试题，读者已经知道做考证试题的一般步骤、作业流程，概括如图4.1.1。

图4.1.1 考证试题作业流程图4.1.1基本包括了ProtelDxp2004中级考证所涉及的各个环节，计算机辅助设计绘图员中级考证试题分单、双题号，它们的设计流程完全一样。

因此从本试题开始，简化或省略一般的流程式步骤，有针对性地讲述某些环节、步骤的难点和技巧，作图过程中出现意外如何处理等。

当然，图4.1.1 新建原理图库和新建PCB库的先后顺序可以对调，或者两个库文件都建立以后再分别对其进行编辑。

4.1.2 放置元器件这张图纸是某省职业技能鉴定2009年夏季单号试题，图中的元器件种类有点多。

读者在做这份试题时可能会遇到各种困难或问题，只有解决了它们才能顺利把试题完成，否则，无头绪、干着急。

观察试题图纸，发现电信号流向“从左到右”，元器件分布比较规则。

（1）、放置电阻电容元件为什么要首先放置电阻电容元件？答：因为它们最常见、最常用，存在于系统自动加载的元件库中。

ProtelDxp2004系统启动时自动加载Miscellaneous Devices.IntLib和Miscellaneous Connectors.IntLib两个元件库。

单击图2.1.6工作区右边【元件库】，弹出元件库窗口，切换到Miscellaneous Devices.IntLib。

在国内，Protel99Se 作为一个经典版本被广泛应用，随着 Protel DXP2004 的出现已被逐步取代， 尽管 Altium 功能强大，但对计算机的硬件资源要求较高，部分功能相比其他软件并不普及，所以本章 只介绍如何用 Protel DXP 2004 设计原理图和 PCB 图。
5.1.2 系统界面
5.2.4 原理图图纸的设置
在开始绘制电路图之前首先要做的是设置正确的文件选项。从菜单选择【Design】/【Document Options】文件选项对话框打开，弹出图纸设置对话框如图 5-11。
图 5-11 图纸属性设置对话框
（1）设置原理图文档的纸张大小，在 Sheet Options 标签，找到 Standard Styles 栏。点击输入框旁 的箭头将看见一个图纸样式的列表。在此将图纸大小（sheet size）设置为标准 A4 格式，使用滚动栏 滚动到 A4 样式并点击选择。点击 OK 按钮关闭对话框，更新图纸大小。
图 5-3 Protel DXP 的文档组织结构
5.2 Protel DXP 电路原理图的绘制
5.2.1 电路原理图的绘制流程
原理图设计是电路设计的基础，只有在设计好原理图的基础上才可以进行印刷电路板的设计和电 路仿真等。本章详细介绍了如何设计电路原理图、编辑修改原理图。通过本章的学习，掌握原理图设 计的过程和技巧。电路原理图的设计流程如图 5-4 所示，包含 8 个具体的设计步骤：
图 5-6 PCB 项目创建界面
Projects 面板出现新的项目文件，PCB Project1.PrjPCB，与“no documents added”文件夹一起列出。 如图 5-7 所示。
图 5-7 新的工程项目文件
2. 通过选择【File】/【Save Project As】将新项目重命名（扩展名为*.PrjPCB）。指定把这个项目 保存在硬盘上的位置，在文件名栏里键入文件名 zdqPCB.PrjPCB 并点击 Save。

主讲教师：* *
第一章 Protel DXP 2004概述
教学提示：
Protel DXP 2004是Altium公司于2004年发布的电路设 计软件的最新版本，是Protel DXP的升级版本。它将项目 管理方式、原理图和PCB图的双向同步技术、层次原理图 设计、拓扑自动布线以及强大的电路仿真等技术完美地融 合在一起，成为一个真正优秀的板卡级设计软件。本章主 要介绍Protel DXP 2004的安装和基本环境等。

2004年，Altium公司推出了Protel DXP 2004。由于其强 大的功能和方便的操作，很快发展成为众多EDA用户的首选 电路CAD软件。
1.2 Protel DXP 2004的特点和组成
Protel DXP 2004 是32 位电子设计系统。它提供一套 完全集成的设计系统，这些系统很容易地将设计概念形 成最终的板卡级设计。使之拥有集成元件库、人工智能 自动布线、支持FPGA设计等优异特点。 Protel DXP 2004主要是由四部分组成： Schematic Document ：原理图编辑器。 Schematic Library Document：原理图元件库编辑器。 PCB Document ：PCB编辑器。 PCB Library Document：PCB零件库编辑器。 另外，Protel DXP 2004新增FPGA系统：用于可编程逻 辑器件的设计以及VHDL系统：用于进行硬件的编程及仿真 等。
1.3 Protel DXP 2004运行环境
Altium公司为用户定义的Protel DXP 2004软件最低 运行环境： Windows 2000 professional。 奔腾800MHz CPU。 128MB 内存。 800MB 硬盘空间。 1024×768屏幕分辨率、16位色彩。 推荐的运行环境如下： Windows XP。 奔腾1.2GHz CPU。 512MB内存。 1GB盘空间。 1024×768屏幕分辨率，32位真色彩。

(3)Auto Pan ReCenter：重新定位编辑区中心位置。 2)Speed 选项：设置自动移动的速度，拖动滑块向 右为调快。 3)Step Size 选项：设置每次移动的步距。每次移 30 个像素点数。 4)Shift Step Size 选项：用来设置按下 Shift 键时， 每次移动的步距。
5．Auto pan Options 区域：设置系统自动摇景功能。 1)Style 选项：用于设置自动摇景模式。

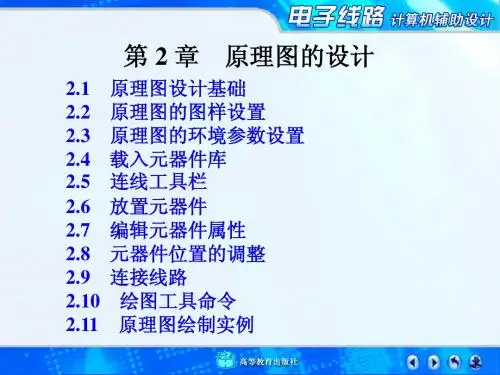

2.3 原理图的环境参数设置 (1)Auto Pan Off：取消自动摇景功能。 (2)Auto Pan Fixed Jump：以 Step Size 和 Shift Standard：标准型标题栏
(2)Title Block (标题栏类型)
ANSI：美国国家标准协会模式标题栏
(3)Show Reference Zones(参考边框显示) (4)Show Border(图样边框显示) (5)Show Template Graphics(模板图形显示) (6)Border Color(边框颜色)
显示选中元器件的封装和仿真等信息。 显示选中元器件的封装图形。
2.4 载入元器件库
2.4.2
装载元器件库
单击元器件库管理器的 按钮，系统将弹出如 图所示的“装载/卸载元器件库”对话框；也可以直接执 行Design\Add/Remove Library 命令。
添加新的元器件库
“装载/卸载元器件库”对话框
2.3 原理图的环境参数设置
2.3.3
Compiler 标签页
提示显示框
错误和警告框
自动放置节点框
2.3 原理图的环境参数设置
1．Error & Warnings(错误与警告)框： 用来设置编译器编译时所产生的错误和警告是否以 及显示的颜色。 2．Hints Display(提示显示)框： 用来设定光标指向图件时，在光标处是否会出现相 应的信息提示。 3．Auto-Junctions(自动放置节点)框： 用来设定是否自动放置节点。两条导线如果需要连 接，必须手动放置结点框。中还可以设置节点的大小和 颜色。
