变频器操作面板的安装结构

三、变频器的结构原理
1、变频器的分类：
交～交型:将频率固定的交流电源直接变换成频率连续可调的交流电 源，其主要优点是没有中间环节，变换率高。但其连续可调的频率 范围较窄。主要用于容量较大的低速拖动系统中。又称直接式变频 器。 交～直～交型:先将频率固定的交流电整流后变成直流，在经过逆变 电路，把直流电逆变成频率连续可调的三相交流电。由于把直流电 逆变成交流电较易控制，因此在频率的调节范围上就有明显优势。 又称为间接性变频器。
二、变频的控制方式
在各种薄膜或线材的收卷或放卷过程 中，要求被卷物的张力F必须保持恒 定即F＝C，为此: 1)被卷物的线速度v也必须保持恒定即 v ＝C，所以卷绕功率是恒定的； 2)负载的阻转矩随被卷物卷径的增大而 增大:但为了保持线速度恒定，负载 的转速必须随卷径的增大而减小: (b) 用转矩控制模式实现 恒张力运行 令 变频器在转矩 控制模式下运行，将 给 定信号设定在某一值下不变。则 电动机的电磁转矩TM也将不变，如 图 (b)中之曲线①所示: TM＝C 而动态转矩TJ则随着卷径D 的增大而变为负值，如图(b)中之曲 线③所示。拖动系统将处于减速状态， 满足图(c)所示的转速变化规律。 改 变给定转矩的大小，可以改变卷绕的 松紧程度
2、变频器的组成（交～直～交型）
如下图：
三、变频器的结构原理
a、主电路结构 该电路是现在通用的低压变频器主电路图。不管什么品牌的 变频器，其主电路结构基本如此。因为：整流电路和逆变电 路是两个标准模块，没有变化的空间。
三、变频器的结构原理
b、变频器控制电路 任何品牌的变频器，其 内部功能框图是一样的， 因为变频器要保证正常 工作，必须要有相应的 功能。变频器主要包括： 主电路、电流保护电路、 电压保护电路、过热保 护电路、驱动电路、稳 压电源、控制端子、接 口电路、操作面板、 CPU等。

ED3100系列变频器使用说明书(V1.1)深圳市易驱变频技术有限公司地址：深圳市福田区八卦三路光纤工业小区3栋8楼前言感谢您使用深圳市易驱变频技术有限公司生产的ED3100系列高性能矢量控制变频器。

ED3100系列变频器是深圳市易驱变频技术有限公司采用全新理念在ED3000系列的基础上自主开发的一款无速度传感器电流矢量型的变频器。

在提高稳定性的前提下增加了电机参数自辩识、模拟量电流输出、开关量输出、灵活的频率给定方式并可以实现多种频率给定方式的在线切换、参数在线修改、脉冲频率给定、掉电参数存储、摆幅固定、摆幅可变的摆频控制、RS485通讯等一系列实用、先进的功能。

为设备制造商和终端客户提供了集成度高的一体化解决方案，对降低系统的采购和运营成本，提高系统可靠性具有极大的帮助。

在使用ED3100系列变频器之前，请变频器使用者及相关技术人员仔细阅读使用说明书，以确保能正确安装和操作ED3100系列变频器，使变频器发挥其最佳性能。

本说明书如有改动，请以新版为准，恕不另行通知。

读者对象本使用说明书适合以下人员阅读变频器安装人员、工程技术人员（电气工程师、电气操作工等），设计人员请确保此使用说明书到达最终用户手中。

本书约定符号约定注意由于没有按要求操作，可能造成中等程度伤害或轻伤的场合。

危险由于没有按要求操作，可能造成死亡或重伤的场合－目录－第一章概要1.1 产品确认------------------------------------------------（5）1.2 安全注意事项------------------------------------------（6）1.3 使用注意事项------------------------------------------（8）1.4 报废注意事项------------------------------------------（9）规范及订货须知第二章产品产品规范及订货须知2.1 变频器系列型号---------------------------------------（10）2.2 产品技术规范------------------------------------------（11）2.3 变频器的外观说明------------------------------------（13）2.4 外型尺寸------------------------------------------------（13）2.5 选配件---------------------------------------------------（17）第三章变频器的安装及配线3.1 变频器的安装环境-------------------------------------（19）3.2 变频器面板的拆卸和安装----------------------------（20）3.3 变频器配线的注意事项-------------------------------（20）3.4 主回路端子的配线-------------------------------------（21）3.5 基本运行配线图----------------------------------------（25）3.6 控制回路配置及配线----------------------------------（27）3.7 符合EMC要求的安装指导--------------------------（31）第四章变频器的运行及操作说明4.1 变频器的运行-----------------------------------------（33）4.2 键盘的操作与使用-----------------------------------（34）4.3 变频器的上电-----------------------------------------（38）第五章功能参数表5.1 表中符号说明-----------------------------------------（39）5.2功能参数表--------------------------------------------（39）第六章功能参数表详述6.1 基本参数（P0.00－P0.23）---------------------------（56）6.2 电机与矢量控制参数（P1.00－P1.15）------------（66）6.3 辅助运行参数（P2.00－P2.43）---------------------（69）6.4 用户管理界面参数（P3.00－P3.09）---------------（78）6.5 开关量输入输出参数（P4.00－P4.16）------------（79）6.6 模拟输入输出参数（P5.00－P5.16）---------------（88）6.7 过程PID控制参数（P6.00－P6.14）---------------（93）6.8 可编程运行参数（P7.00－P7.18）------------------（100）6.9 通讯参数（P8.00－P8.04）---------------------------（105）6.10保护参数（P9.00－P9.03）--------------------------（107）6.11高级功能参数（PA.00－PA.06）-------------------（109）第七章故障诊断及处理7.1 故障现象对策--------------------------------------------（112）7.2 故障记录查询--------------------------------------------（112）7.3 故障复位--------------------------------------------------（112）故障代码以及对策-------------------------------------- （113）第八章保养和维护8.1 日常保养及维护-----------------------------------------（116）8.2 定期保养及维护-----------------------------------------（116）8.3 变频器的保修--------------------------------------------（117）第一章 概 要1.1 产品确认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额定值是否与您的订货要求一致。

3.变频器的安装3.1 安装环境要求（1）有通风口或换气装置的室内场所。

（2）环境温度-10℃~40℃，若环境温度大于40℃但低于50℃，可取下变频器面盖或打开安装柜前门，以利于散热。

（3）尽量避免高温多湿场所，湿度小于90%，且无积霜。

（4）避免阳光直晒。

（5）远离易燃、易爆和腐蚀性气体、液体。

（6）无灰尘、飘浮性的纤维及金属微粒。

（7）安装平面坚固、无振动。

（8）远离电磁干扰源。

3.2 安装方向与空间本系列变频器分为壁挂式变频器和柜体式变频器，一般均应垂直安装，以利空气流通散热。

变频器周围应按图3-1所示留出足够空间。

对于两台壁挂式变频器在同一垂直面上下安装时，中间应用导流隔板，如图3-2所示。

图3-1 安装的间隔距离图3-2 多台壁挂式变频器的安装3.3 操作面板的拆卸和安装⑴小操作面板的拆卸和安装操作面板型号：CVF-KP1、KP2、KP3拆卸：①取下操作面板的固定螺钉，即可取出操作面板。

图3-3 小操作面板的拆卸和安装②操作面板与变频器内部控制板之间用软线连接。

安装：①连接好操作面板与变频器内部控制板之间的线缆；②将操作面板放入安装槽内，拧紧固定螺钉即可。

⑵大操作面板的拆卸和安装操作面板型号：CVF-KP6、KP7、KP8拆卸：操作者用手的拇指与食指捏住键盘左右两侧的压 片，轻轻用力即可将操作面板从键盘底盒取出。

安装：直接将操作面板放入键盘底盒，轻轻下压，听 到“咔”的一声响，即表示操作面板已正确安装。

图3-4 大操作面板的拆卸和安装3.4 盖板的拆卸和安装⑴ 盖型盖板的拆卸和安装适用机型：90KW 以下(含P1系列90KW)变频器 拆卸：① 卸下盖板底部两个固定螺钉；② 将盖板底部翘起40～50度，沿盖板上方箭头所示方向往外平移10mm 以上，直至盖板上安装爪从箱体钩口中退出，即可取下盖板。

安装：① 将盖板倾斜40～50度；② 将顶部的安装爪插在箱体顶部的钩口中； ③ 将底部的安装螺孔对齐后，上好螺钉； ④ 安装好操作面板。

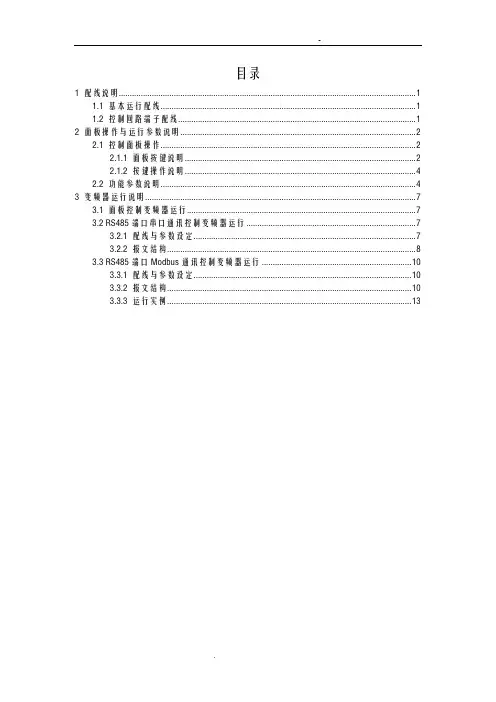

目录1 配线说明 (1)1.1 基本运行配线 (1)1.2 控制回路端子配线 (1)2 面板操作与运行参数说明 (2)2.1 控制面板操作 (2)2.1.1 面板按键说明 (2)2.1.2 按键操作说明 (4)2.2 功能参数说明 (4)3 变频器运行说明 (7)3.1 面板控制变频器运行 (7)3.2 RS485端口串口通讯控制变频器运行 (7)3.2.1 配线与参数设定 (7)3.2.2 报文结构 (8)3.3 RS485端口Modbus通讯控制变频器运行 (10)3.3.1 配线与参数设定 (10)3.3.2 报文结构 (10)3.3.3 运行实例 (13)1 配线说明1.1 基本运行配线变频器与三相异步电动机接线方式如图1-1所示(此配线图可作为变频器基本运行测试用)。

图1-1 主回路端子台配线图1.2 控制回路端子配线变频器RS485接口与上位机的连接如图1-2所示。

图1-2 变频器RS485接口与上位机通讯配线图2 面板操作与运行参数说明2.1 控制面板操作2.1.1 面板按键说明变频器的初始化设置是在面板上完成的，需要设定变频器的运行模式、频率输入通道选择以及运行命令输入通道等等参数。

图2-1-1 变频器操作面板变频器面板布局如图2-1-1所示。

操作面板可以对变频器进行运转、功能参数设定、状态监控等操作。

其中，LED数码显示当前功能参数状态，LCD液晶显示对该参数状态加以注释、说明。

控制面板指示灯、按钮名称及功能说明如图2-1-2所示（图片拍摄于变频器使用手册[纸质]第39页）。

图2-1-2 面板功能说明2.1.2 按键操作说明变频器线路配置正确后上电，此时变频器为状态监控模式。

按MODE键后进入监控参数查询模式（如显示d-0），此时可以通过按上下键选择监控参数，参数选择完毕后按MODE键进入基本运行参数设定界面（此时不要按ENTER键，因按ENTER键后返回状态监控界面）。

通过按上下键选择需要设置的基本运行参数，再按ENTER键进入参数修改界面，通过上下键设定参数值，若数值较大可以通过SHIFT 键直接修改十位、百位或更高位的数值，参数修改完成后按ENTER 键保存修改参数。
