三菱D700变频器设置基本操作步骤

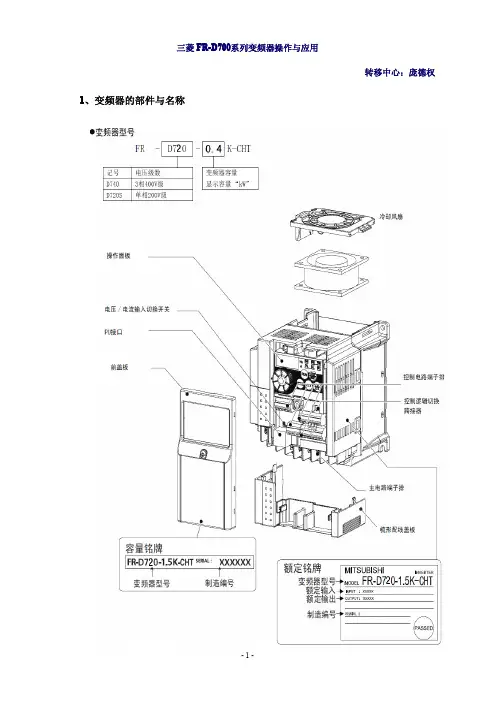

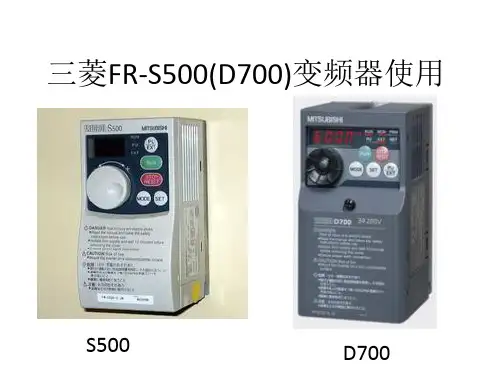

三菱F R-D700系列变频器操作与应用转移中心：庞德权1、变频器的部件与名称2、变频器的安装与接线3、变频器的接线图（1）、控制端子接线图（2）、控制电路端子的说明（3）、主电路端子规格（4）、主电路端子的端子排列与电源、电机的接线4、变频器参数的说明（1）、操作面板说明（2）Pr79的功能介绍（3）Pr79=0”切换模式”的控制：Pr79=0”切换模式”该操作可切换的运行模式有“外部运行”“PU运行”和“PU JOG”3种模式。

电源接通时，首先进入外部运行模式，以后每按1次“PU/EXT”键，都将以“外部运行”→PU运行→PU JOG运行的顺序切换（如图1-1所示）。

图1-1变频器的模式切换（4）、Pr79=3“组合运行模式”的控制同时按下“PU/EXT”键和“MODE”键（0.5S）切换至组合运行模式（图1-2示）。

通过M旋钮选择择启动指令和频率指令组合。

（组合表请参考Pr79功能介绍表）图1-2组合运行模式5、变频器参数的设置（1）、设置Pr160=“0”，将变频器的扩张参数显示。

（2）、修改Pr1的上限频率。

（3）、修改Pr4的高速设定频率。

（4）、改变电机的的加、减速时间（Pr7、Pr8）。

（5）、用变频器对电机进行热保护（Pr.9）（6）、参数全部清零（ALLC）6、变频器的运行操作（1）、变频器的运行操作（PU模式）①、通过RUN键实现变频器的正反转（如果需改变默认转转方向）②、将M旋钮作为电位器使用进行试运行③、面板操作运行（RUN），通过开关设定频率（3速设定）例如：通过PLC程序实现变频低速、中速、高速的切换。

④、面板操作运行（RUN），通过模拟信号进行频率设定（电压输入）⑤、面板操作运行（RUN），通过模拟信号进行频率设定（电流输入）⑥、使用通过操作面板设定的频率（组合模式、Pr.79＝3）①、通过开关启动指令、频率指令（3速设定）（Pr.4～Pr.6）例1：设置一台用PLC开关信号控制的三段速度的电动机，其运行要求如下：a．三段速度对应的频率是12HZ；32HZ；55HZ；(相关设定参数Pr=6、Pr=5、Pr=4、)b．起动曲线用积分曲线，起动时间为1.5秒，停止曲线不限，停止时间为1秒。

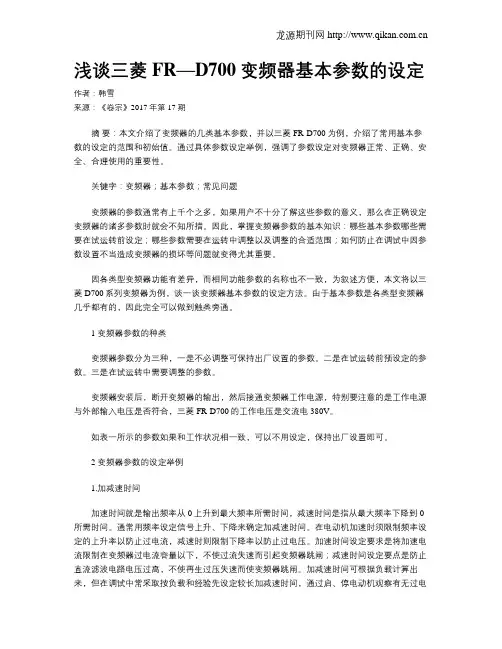

浅谈三菱FR—D700变频器基本参数的设定作者：韩雪来源：《卷宗》2017年第17期摘要：本文介绍了变频器的几类基本参数，并以三菱FR-D700为例，介绍了常用基本参数的设定的范围和初始值。

通过具体参数设定举例，强调了参数设定对变频器正常、正确、安全、合理使用的重要性。

关键字：变频器；基本参数；常见问题变频器的参数通常有上千个之多，如果用户不十分了解这些参数的意义，那么在正确设定变频器的诸多参数时就会不知所措。

因此，掌握变频器参数的基本知识：哪些基本参数哪些需要在试运转前设定；哪些参数需要在运转中调整以及调整的合适范围；如何防止在调试中因参数设置不当造成变频器的损坏等问题就变得尤其重要。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文将以三菱D700系列变频器为例，谈一谈变频器基本参数的设定方法。

由于基本参数是各类型变频器几乎都有的，因此完全可以做到触类旁通。

1 变频器参数的种类变频器参数分为三种，一是不必调整可保持出厂设置的参数。

二是在试运转前预设定的参数。

三是在试运转中需要调整的参数。

变频器安装后，断开变频器的输出，然后接通变频器工作电源，特别要注意的是工作电源与外部输入电压是否符合，三菱FR-D700的工作电压是交流电380V。

如表一所示的参数如果和工作状况相一致，可以不用设定，保持出厂设置即可。

2 变频器参数的设定举例1.加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求是将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是防止直流滤波电路电压过高，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过启、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

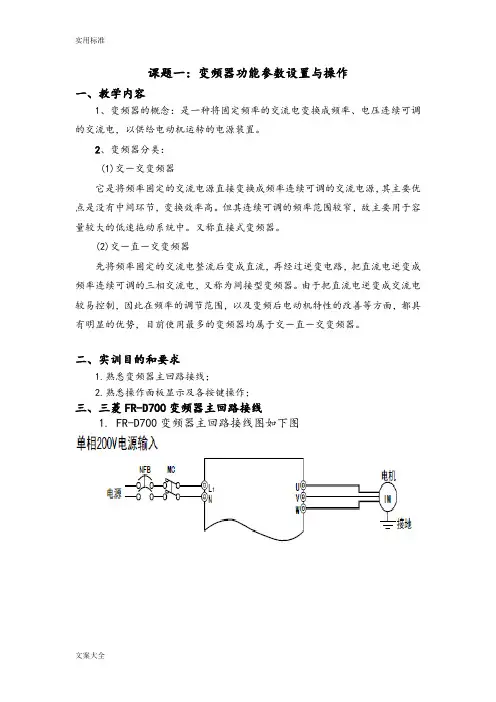

课题一：变频器功能参数设置与操作一、教学内容1、变频器的概念：是一种将固定频率的交流电变换成频率、电压连续可调的交流电，以供给电动机运转的电源装置。

2、变频器分类：(1)交－交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源，其主要优点是没有中间环节，变换效率高。

但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。

又称直接式变频器。

(2)交－直－交变频器先将频率固定的交流电整流后变成直流，再经过逆变电路，把直流电逆变成频率连续可调的三相交流电，又称为间接型变频器。

由于把直流电逆变成交流电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。

二、实训目的和要求1.熟悉变频器主回路接线；2.熟悉操作面板显示及各按键操作；三、三菱FR-D700变频器主回路接线1. FR-D700变频器主回路接线图如下图四、变频器的操作面板及使用 1、变频器操作面板如下图2、操作面板各按键功能设定用旋钮运行状态指示区监视器3、操作面板单位表示及运行状态表示见下表4、基本功能参数一览表第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图功能参数才有效。

四、实验步骤1.设定频率运行（例：在50Hz状态下运行）。

操作步骤如下：（1）接通电源，显示监示显示画面。

（2）按键设定PU操作模式。

（3）旋转设定用旋钮，直至监示用4位LED显示框显示出希望设定的频率。

约5秒闪灭。

（4）在数值闪灭期间按键设定频率数。

此时若不按键，闪烁5秒后，显示回到0.0。

还需重复“操作3”，重新设定频率。

（5）约闪烁3秒后，显示回到0.0状态，按键运行。

（6）变更设定时，请进行上述的3.4的操作。

（从上次的设定频率开始）（7）按键，停止运行。

2.参数设定（例：把Pr.7的设定值从“5秒”改为“10秒”）。

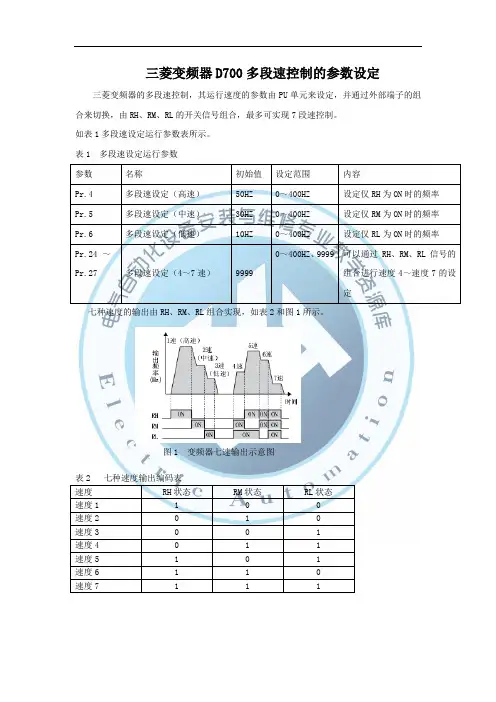

三菱变频器D700多段速控制的参数设定三菱变频器的多段速控制，其运行速度的参数由PU单元来设定，并通过外部端子的组
合来切换，由RH、RM、RL的开关信号组合，最多可实现7段速控制。

如表1多段速设定运行参数表所示。

表1 多段速设定运行参数
参数名称初始值设定范围内容
Pr.4多段速设定（高速）50HZ 0～400HZ 设定仅RH为ON时的频率Pr.5多段速设定（中速）30HZ 0～400HZ 设定仅RM为ON时的频率Pr.6多段速设定（低速）10HZ 0～400HZ 设定仅RL为ON时的频率
Pr.24 ～
Pr.27 多段速设定（4～7速）9999 0～400HZ、9999 可以通过RH、RM、RL信号的
组合进行速度4～速度7的设
定
七种速度的输出由RH、RM、RL组合实现，如表2和图1所示。

图1 变频器七速输出示意图
表2 七种速度输出编码表
速度RH状态RM状态RL状态速度1 1 0 0 速度2 0 1 0 速度3 0 0 1 速度4 0 1 1 速度5 1 0 1 速度6 1 1 0 速度7 1 1 1。

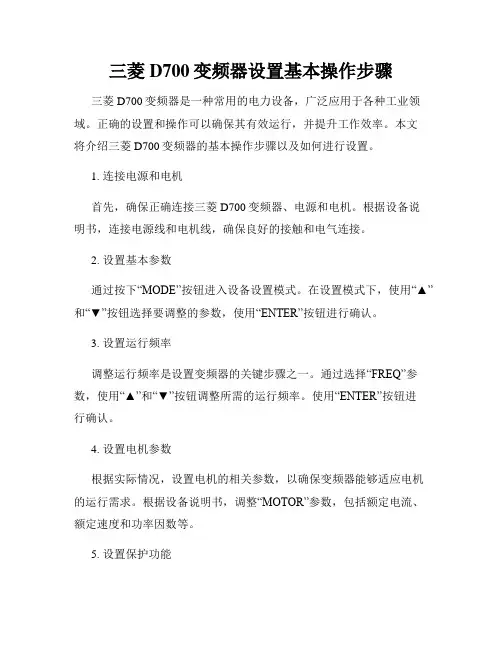

三菱D700变频器设置基本操作步骤三菱D700变频器是一种常用的电力设备，广泛应用于各种工业领域。

正确的设置和操作可以确保其有效运行，并提升工作效率。

本文将介绍三菱D700变频器的基本操作步骤以及如何进行设置。

1. 连接电源和电机首先，确保正确连接三菱D700变频器、电源和电机。

根据设备说明书，连接电源线和电机线，确保良好的接触和电气连接。

2. 设置基本参数通过按下“MODE”按钮进入设备设置模式。

在设置模式下，使用“▲”和“▼”按钮选择要调整的参数，使用“ENTER”按钮进行确认。

3. 设置运行频率调整运行频率是设置变频器的关键步骤之一。

通过选择“FREQ”参数，使用“▲”和“▼”按钮调整所需的运行频率。

使用“ENTER”按钮进行确认。

4. 设置电机参数根据实际情况，设置电机的相关参数，以确保变频器能够适应电机的运行需求。

根据设备说明书，调整“MOTOR”参数，包括额定电流、额定速度和功率因数等。

5. 设置保护功能为了保护电机和变频器的安全运行，设置保护功能是必要的。

根据设备说明书，调整相关的保护参数，如过载保护、温度保护和短路保护等。

6. 设置控制方式根据实际需求，选择合适的控制方式。

三菱D700变频器支持多种控制方式，如键盘控制、外部信号控制和通信控制等。

根据设备说明书，选择相应的控制方式，并进行相关设置。

7. 检查并保存设置在完成基本设置后，仔细检查参数设置是否准确，并使用“SAVE”按钮保存设置。

保存设置后，可以将设备调整为运行模式。

8. 监控和调试启动三菱D700变频器后，可以通过监控和调试功能实时监测设备的运行状态。

根据需要，可以对参数进行微调和调整，以提高设备的性能。

总结：通过以上基本操作步骤，可以正确设置和操作三菱D700变频器。

在实际应用中，根据具体需求和设备说明书，可能会有一些额外的设置步骤和注意事项。

建议用户在使用设备之前详细阅读设备说明书，并根据实际需求进行设置和调试。

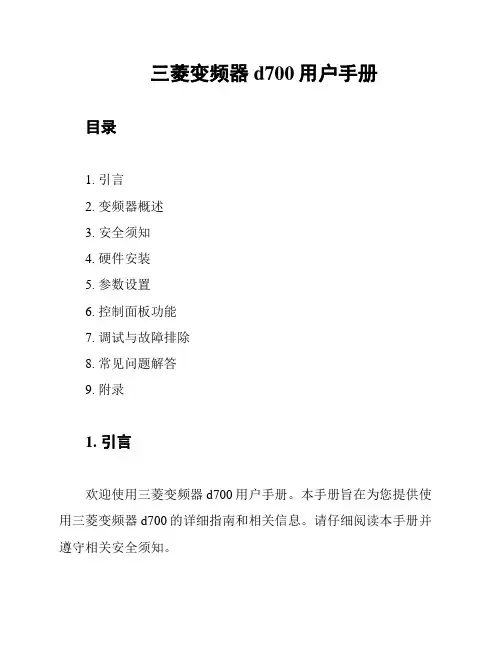

三菱变频器d700用户手册目录1. 引言2. 变频器概述3. 安全须知4. 硬件安装5. 参数设置6. 控制面板功能7. 调试与故障排除8. 常见问题解答9. 附录1. 引言欢迎使用三菱变频器d700用户手册。

本手册旨在为您提供使用三菱变频器d700的详细指南和相关信息。

请仔细阅读本手册并遵守相关安全须知。

2. 变频器概述三菱变频器d700是一款先进的电力控制设备，用于调节电机的速度和输出频率。

它具有高效性、可靠性和灵活性，适用于各种工业应用。

3. 安全须知使用三菱变频器d700时，请务必遵守以下安全须知：- 在接通电源之前，确保所有电源和电缆都连接正确且安全。

- 在操作和调整变频器设置时，务必戴好适当的个人防护设备。

- 不要在潮湿、腐蚀性或易爆的环境中使用变频器。

- 禁止将变频器用于其它用途或超出其额定规格范围。

- 如发现任何异常情况或故障，请立即停止使用变频器并联系qualified personnel 进行检修。

4. 硬件安装在使用三菱变频器d700之前，您需要了解以下硬件安装步骤：1. 将变频器安装在干燥、通风良好且无尘的环境中。

2. 根据电源和电机的要求，正确连接电源和电缆。

3. 安装各种接口设备，如控制面板和通信模块。

5. 参数设置三菱变频器d700具有丰富的参数设置选项，以适应各种应用需求。

您可以使用以下步骤进行参数设置：1. 进入变频器的设置模式。

2. 根据您的应用需求，调整变频器的参数值。

3. 保存设置并测试其效果。

6. 控制面板功能三菱变频器d700的控制面板具有多种功能和控制选项。

以下是一些常用的控制面板功能：- 速度调整- 运行模式设置- 报警和故障显示- 参数设置和保存7. 调试与故障排除在使用三菱变频器d700时，您可能会遇到一些调试和故障排除情况。

以下是一些建议的解决方法：1. 检查电源和电缆连接是否正确。

2. 检查变频器设置是否符合应用需求。

3. 检查电机是否正常运转。

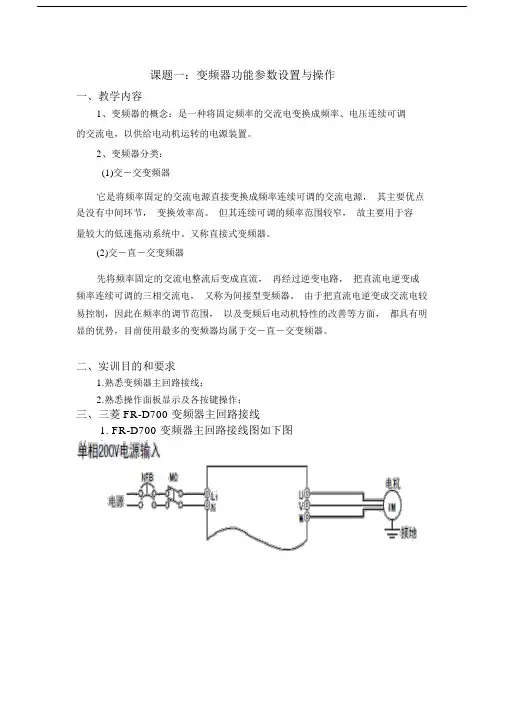

课题一：变频器功能参数设置与操作一、教学内容1、变频器的概念：是一种将固定频率的交流电变换成频率、电压连续可调的交流电，以供给电动机运转的电源装置。

2、变频器分类：(1)交－交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源，其主要优点是没有中间环节，变换效率高。

但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。

又称直接式变频器。

(2)交－直－交变频器先将频率固定的交流电整流后变成直流，再经过逆变电路，把直流电逆变成频率连续可调的三相交流电，又称为间接型变频器。

由于把直流电逆变成交流电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。

二、实训目的和要求1.熟悉变频器主回路接线；2.熟悉操作面板显示及各按键操作；三、三菱 FR-D700 变频器主回路接线1.FR-D700 变频器主回路接线图如下图四、变频器的操作面板及使用1、变频器操作面板如下图运行状态监视器指示区设定用旋钮2、操作面板各按键功能按钮/ 旋钮功能备注PU：PU操作模式EXT：外部操作模式PU/EXT键切换 PU/外部操作模式使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使 EXT 显示为点亮状态RUN键运行指令正转反转用（ Pr.40 ）设定STOP/RESET键进行运行的停止，报警的复位SET键确定各设定MODE键模式切换切换各设定设定用旋钮变更频率设定 . 参数的设定值3、操作面板单位表示及运行状态表示见下表指示灯显示说明备注亮灯：正在运行中RUN显示运行时点亮 / 闪烁慢闪烁（ 1.4 秒循环）：反转运行中快闪烁（ 0.2 秒循环）：非运行中MON显示监视器显示监视模式时亮灯PRM显示参数设定模式显示参数设置模式时亮灯PU显示PU操作模式时亮灯计算机连接运行模式时，为慢闪烁EXT显示外部操作模式时亮灯计算机连接运行模式时，为慢闪烁NET显示网络运行模式时亮灯监视用 LED显示显示频率、参数序号等4、基本功能参数一览表参数名称表示设定范围单位出厂设定0转矩提升P00~30%0.1%6% 4% 3% 1上限频率P10~120Hz0.01Hz120Hz2下限频率P20~120Hz0.01Hz0 Hz3基准频率P30~400Hz0.01Hz50 Hz4 3 速设定（高速）P40~400Hz0.01Hz50 Hz5 3 速设定（中速）P50~400Hz0.01Hz30 Hz6 3 速设定（低速）P60~400Hz0.01Hz10 Hz7加速时间P70~3600s0.1s5s8减速时间P80~3600s0.1s5s9电子过电流保护P90~500A0.01A额定输出电流30扩展功能显示选择P1600 , 99991999979操作模式选择P790~710第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图显示/按钮功能备注点亮：正在运行中RUN显示运行时点亮 / 闪灭慢闪灭（ 1.4S/ 次）：反转运行中快闪灭（ 0.2S/ 次）：非运行中PU显示PU操作模式时点亮计算机连接运行模式时，为慢闪亮监示用 4位LED表示频率，参数序号等EXT显示外部操作模式时点亮计算机连接运行模式时，为慢闪亮设定用按钮变更频率设定 . 参数的设定值不能取下PU：PU操作模式EXT：外部操作模式PU/EXT键切换 PU/外部操作模式使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使 EXT显示为点亮状态RUN键运行指令正转反转用（ Pr. 40）设定STOP/RESET键进行运行的停止，报警的复位SET键确定各设定MODE键切换各设定MON显示监视器显示PRM显示参数设定模式显示NET显示三、基本功能参数一览表参数名称表示设定范围单位出厂设定0转矩提升P 00~30%0.1%6% 4% 3%1上限频率P 10~120Hz0.01Hz120Hz2下限频率P 20~120Hz0.01Hz0 Hz3基准频率P 30~400Hz0.01Hz50 Hz4 3 速设定（高速）P 40~400Hz0.01Hz50 Hz5 3 速设定（中速）P 50~400Hz0.01Hz30 Hz6 3 速设定（低速）P 60~400Hz0.01Hz10 Hz7加速时间P 70~3600s0.1s5s8减速时间P 80~3600s0.1s5s9电子过电流保护P 90~500A0.01A额定输出电流30扩展功能显示选择P 1600 , 99991999979操作模式选择P 790~710注意：只有当 Pr.160 “扩展功能显示选择”的设定值设定为“0”时，变频器的扩展功能参数才有效。

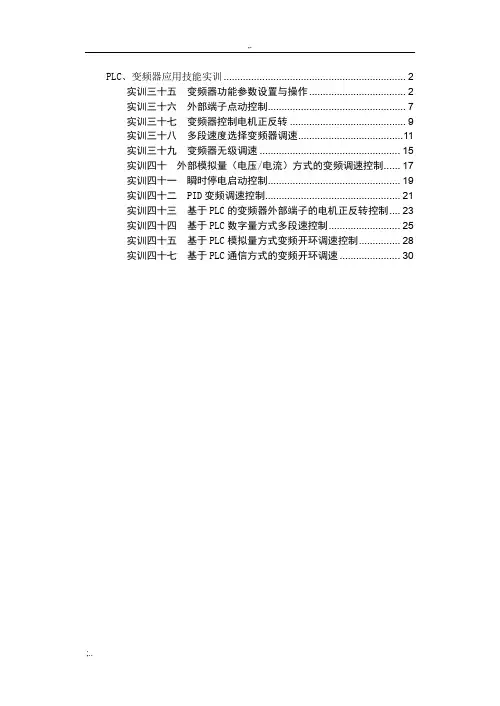

PLC、变频器应用技能实训 (2)实训三十五变频器功能参数设置与操作 (2)实训三十六外部端子点动控制 (7)实训三十七变频器控制电机正反转 (9)实训三十八多段速度选择变频器调速 (11)实训三十九变频器无级调速 (15)实训四十外部模拟量（电压/电流）方式的变频调速控制 (17)实训四十一瞬时停电启动控制 (19)实训四十二 PID变频调速控制 (21)实训四十三基于PLC的变频器外部端子的电机正反转控制 (23)实训四十四基于PLC数字量方式多段速控制 (25)实训四十五基于PLC模拟量方式变频开环调速控制 (28)实训四十七基于PLC通信方式的变频开环调速 (30)PLC、变频器应用技能实训实训三十五变频器功能参数设置与操作一、实训目的1.了解变频器操作面板的功能。

2.掌握用操作面板改变变频器参数的步骤。

二、实训设备序号名称型号与规格数量备注1实训装置 12实训挂箱 13导线若干4电机1台5实训指导书 1三、操作面板的认知与操作1、基本操作2、面板操作（1）改变参数P7操作步骤显示结果1按键，选择PU操作模式2按键，进入参数设定模式3拨动设定用旋钮，选择参数号码P74按键，读出当前的设定值5拨动设定用旋钮，把设定值变为10按键，完成设定闪6烁（2）改变参数P160操作步骤显示结果1按键，选择PU操作模式2按键，进入参数设定模式3拨动设定用旋钮，选择参数号码P1604按键，读出当前的设定值5拨动设定用旋钮，把设定值变为1按键，完成设定闪6烁（3）参数清零操作步骤显示结果1按键，选择PU操作模式2按键，进入参数设定模式3拨动设定用旋钮，选择参数号码ALLC4按键，读出当前的设定值5拨动设定用旋钮，把设定值变为1按键，完成设定闪6烁*注：无法显示ALLC时，将P160设为“1”，无法清零时将P79改为1。

（4）用操作面板设定频率运行操作步骤显示结果1按键，选择PU操作模式2旋转设定用旋钮，把频率该为设定值3按键，设定值频率闪烁4闪烁3秒后显示回到0.0，按键运行5按键，停止*注：按下设定按钮，显示设定频率（5）查看输出电流操作步骤显示结果1 按键，显示输出频率2 按住键，显示输出电流A灯亮3 放开键，回到输出频率显示模式四、实训总结1.总结变频器操作面板的功能。

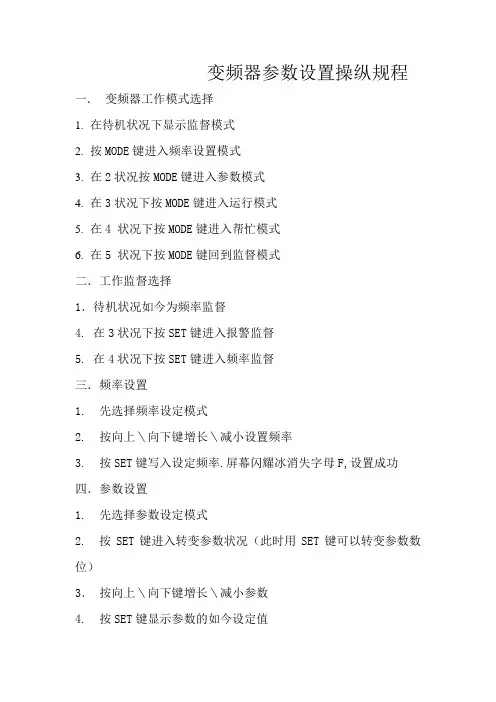

变频器参数设置操纵规程一．变频器工作模式选择1.在待机状况下显示监督模式2.按MODE键进入频率设置模式3.在2状况按MODE键进入参数模式4.在3状况下按MODE键进入运行模式5.在4 状况下按MODE键进入帮忙模式6.在5 状况下按MODE键回到监督模式二．工作监督选择1．待机状况如今为频率监督4. 在3状况下按SET键进入报警监督5. 在4状况下按SET键进入频率监督三．频率设置1. 先选择频率设定模式2. 按向上＼向下键增长＼减小设置频率3. 按SET键写入设定频率.屏幕闪耀冰消失字母F,设置成功四．参数设置1. 先选择参数设定模式2. 按SET键进入转变参数状况（此时用SET键可以转变参数数位）3．按向上＼向下键增长＼减小参数4. 按SET键显示参数的如今设定值5. 按向上＼向下键增长＼减小参数设定值6. 按SET 键1.5秒写入设定值,屏幕闪耀设定成功五．拷贝模式在工作中我们经常会碰到如许的情形,有一台变频器坏了买了新的却不知道本来变频的参数.这种情形可以应用变频器的拷贝模式解决.此模式可以用操纵面板把源变频器的参数直接复制到目的变频器中.具体办法如下：1.源变频器通电开机,并选择参数设定模式2.按两次向下键,再按SET键进入参数读出预备期3.按SET键1.5秒读出参数,闪耀,显示读出成功4.源变频器停电.启动目的变频器.按1.2步进入参数读出预备期5.按向上建进入参数写入预备期6.按SET键1.5秒写入参数.闪耀,写入成功7.按向上键进入参数校验预备期8.按SET键1.5秒,闪耀,校验参数.若无错误提醒则写入成功9.封闭目的变频器,改换新操纵面板.六．变频器重要参数介绍1. 上限频率（Pr.1）限制变频器输出频率上限值,出厂设定为120Hz2. 下限频率（Pr.2）限制变频器输出频率下限值,只要启动旌旗灯号为ON,频率达到下限值就启动电机3. 加减速时光设定Pr.7加快时光Pr.8 减速时光Pr.44第二加快时光Pr.45第二减速时光4. 电子过流呵护（Pr.9）出厂设定值为变频器的额定电流5. 实用负荷选择（Pr.14）恒转矩负荷（输送机.台车等）设定为0低转矩负荷（风机.泵等）设定值为1.出厂设定值为16. 参数写入制止选择（Pr.77）运行时设置为1防止误操纵仅限于停滞写入设定值为0.出厂设定为0不成写入设定值为1即使运转也可以写入设定值为27.用电压输入旌旗灯号操纵时（Pr.73）用电压输入操纵旌旗灯号时,应设定端子2-5键的频率设定电压旌旗灯号的规格.1）DC 0-5V时,设定值Pr.73=1（出厂设定值）2）DC 0-10V时,设定Pr.73=0用电流输入操纵旌旗灯号时,端子4-5之间输入旌旗灯号,端子AU-SD之间短路8.频率设定电压（电流）增益的设定频率设定电压增益（Pr.903）DC5V（或10V）时为60Hz频率设定电流增益（Pr.905）DC4ma时0Hz,DC20ma时60Hz9.逆转防止选择(Pr.78)用于仅运行在一个偏向的机械,例如：风机.泵正反转均可设定值为0,出厂设定值为0不成逆转设定值为1可逆转设定值为2。

变频器综合实验箱操作简介三菱变频器D700型参数设置基本步骤变频器综合实验箱基本功能介绍PLC触摸屏模块变频器模块及变频器控制对象特殊功能模块操作面板以及功能模块变频器模块控制开关排列及操作方法简介实验箱总电源开关变频器调速及正反转控制开关。

注意：此开关是三位开关，在中间位是停止，向上是手动控制，向下可由PLC自动控制。

变频器操作面板单位显示：LED 显示该单位时灯亮，两灯都不亮时显示的是电压值变频器设置的基本步骤LED 显示：显示频率，参数编号等RUN ：有运行信号时亮灯或闪烁MON ：监视模式时亮灯PRM ：参数设定模式时亮灯PU ：PU 模式时灯亮EXT ：外部运行模式时灯亮NET ：网络运行模式时灯亮M 旋钮：用于变更频率的设定值、参数的设定值MODE ：用于切换各种设定模式，与【SET 】配合可设定变频器参数RUN ：在PU 模式下可启动变频器SET ：运行时可在Hz 、A 、V 间顺序切换PU/EXT ：用于切换PU 与外部运行模式。

PU ：面板运行模式。

EXT ：外部运行模式注：以上均为简单说明，详细请看说明书STOP/RESET:停止运行指令变频器操作面板介绍开机检查步骤：首先检查控制开关，让其均处于中间位。

然后打开电源。

此时操作面板的这些灯会亮。

若ＰＵ灯不亮，请按【ＰＵ／ＥＸＴ】若仍是不亮就要进入参数设置使Ｐｒ.79=1详细方法，见后续设置步骤参数设置方法：开始参数设置前先检查PU 灯是否亮，若亮可以进行如下操作。

若PU 灯不亮而前述方法无效，则就需要将“参数Pr.79”设为 1 具体操作步骤如下。

以“参数全部清除ALLC=1”为例再次演示参数设置的步骤。

全部参数设置完毕后按【MODE 】退出，详见如下步骤。

接通电源后，面板应有如下显示进入参数设置模式后，先旋转旋钮，选择P .79，按【SET 】一次出现2，再转动旋钮，选择1，按【SET 】一次，1和P .79闪烁，3秒内再次按【SET 】确定。

三菱变频器调试的基本方法和步骤一、三菱变频器的空载通电验1 将三菱变频器的接地端子接地。

2 将三菱变频器的电源输入端子经过漏电保护开关接到电源上。

3 检查三菱变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。

4 熟悉变频器的操作键。

一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、")等6个键,不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。

二、三菱变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。

2.设定三菱变频器的最大输出频率、基频、设置转矩特性。

通用变频器均备有多条VPf 曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

3.将三菱变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。

4.熟悉三菱变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。

三菱变频器的使用人员可以按三菱变频器的使用说明书对三菱变频器的电子热继电器功能进行设定。

当三菱变频器的输出电流超过其容许电流时,三菱变频器的过电流保护将切断变频器的输出。

因此,三菱变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。

实验三变频器功能参数设置与操作实训一、实验目的1.熟悉变频器主回路接线；2.掌握三菱D700型交流变频器的参数设置方法；3.掌握利用变频器控制电机的基本操作方法。

二、实验内容1、利用D700操作面板设置变频器参数，实现变频器的参数恢复出厂值设置。

2、再设置变频器参数，实现通过操作面板操作交流变频器，从而控制电机的起动/停止、正/反方向运转、调速；3、重新设置变频器参数，实现通过外接端子操作交流变频器，从而控制电机的起动/停止、正/反方向运转以及通过电位器调速。

三、仪器设备1、三菱的D700型交流变频器一台；2、电动机一台。

首先，仔细认真的阅读关于D700 变频器的相关资料，了解变频器参数设置的方法，控制端子的定义，各参数的意义，尤其是上表中参数的意义。

确定下面各实验步骤中应设置的参数及参数值。

写出预习报告，预习报告必须填写好上表中后两列。

实验中依次完成下列实验步骤：1、恢复出厂值设置为了本次实验的需要，首先恢复出厂设置，方法是：设置Pr.CL（参数清除）、ALLC（参数全部清除）=“1”，可使参数恢复为出厂设置的初始值。

注意：初始化结束后，系统设定为“显示简单模式的参数”状态（Pr.160=“9999”(初始值)），为了下面的实验必须设置Pr.160=“0”，将系统改为“显示所有参数”状态。

2、在V/F控制模式下（变频器的初始设定模式）的工作（1）面板操作方式工作1）设置变频器参数（Pr.79=“1”），将变频器设置成操作面板操作方式；2）根据实验用异步电动机的名牌数据修改电机额定参数；3）通过面板操作实现交流变频器的起动/停止、正/反方向运转、调速（预习报告中要写出应设置的参数及参数值，操作的方法）。

4）修改电机的加速时间与减速时间来控制电动机起动与停车时间；体会加减速时间对电机起停过程的影响。

5）观察频率最大为多少Hz时，能用手将异步电动机堵转（即握住电机轴，电机不再能转动）？（思考：按照基频以下为恒转矩工作的性质，无论频率高低，电机输出转矩应该不变，但为什么在较低频率时却能够将电机堵转？在实验报告中加以说明。

课题一：变频器功能参数设置与操作一、教学内容1、变频器的概念：是一种将固定频率的交流电变换成频率、电压连续可调的交流电，以供给电动机运转的电源装置。

2、变频器分类：(1)交－交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源，其主要优点是没有中间环节，变换效率高。

但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。

又称直接式变频器。

(2)交－直－交变频器先将频率固定的交流电整流后变成直流，再经过逆变电路，把直流电逆变成频率连续可调的三相交流电，又称为间接型变频器。

由于把直流电逆变成交流电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。

二、实训目的和要求1.熟悉变频器主回路接线；2.熟悉操作面板显示及各按键操作；三、三菱FR-D700变频器主回路接线1. FR-D700变频器主回路接线图如下图四、变频器的操作面板及使用 1、变频器操作面板如下图2、操作面板各按键功能按钮/旋钮功 能备 注PU/EXT 键 切换PU/外部操作模式PU ：PU 操作模式 EXT ：外部操作模式使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT 显示为点亮状态RUN 键 运行指令正转反转用（Pr.40）设定STOP/RESET 键 进行运行的停止，报警的复位SET 键确定各设定设定用旋钮运行状态指示区监视器3、操作面板单位表示及运行状态表示见下表4、基本功能参数一览表第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图显示/按钮功能备注RUN显示运行时点亮/闪灭点亮：正在运行中慢闪灭（1.4S/次）：反转运行中快闪灭（0.2S/次）：非运行中PU显示PU操作模式时点亮计算机连接运行模式时，为慢闪亮监示用4位LED 表示频率，参数序号等EXT显示外部操作模式时点亮计算机连接运行模式时，为慢闪亮设定用按钮变更频率设定.参数的设定值不能取下PU/EXT键切换PU/外部操作模式PU：PU操作模式EXT：外部操作模式使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT显示为点亮状态RUN键运行指令正转反转用（Pr.40）设定STOP/RESET键进行运行的停止，报警的复位SET键确定各设定MODE键切换各设定MON显示监视器显示PRM显示参数设定模式显示NET显示参数名称表示设定范围单位出厂设定0 转矩提升P 0 0~30% 0.1% 6% 4% 3%1 上限频率P 1 0~120Hz 0.01Hz 120Hz2 下限频率P 2 0~120Hz 0.01Hz 0 Hz3 基准频率P 3 0~400Hz 0.01Hz 50 Hz4 3速设定（高速）P 4 0~400Hz 0.01Hz 50 Hz5 3速设定（中速）P 5 0~400Hz 0.01Hz 30 Hz6 3速设定（低速）P 6 0~400Hz 0.01Hz 10 Hz7 加速时间P 7 0~3600s 0.1s 5s8 减速时间P 8 0~3600s 0.1s 5s9 电子过电流保护P 9 0~500A 0.01A 额定输出电流30 扩展功能显示选择P 160 0 , 9999 1 999979 操作模式选择P 79 0~7 1 0功能参数才有效。

三菱变频器D700的基本参数设置变频器的参数有几百个，在使用变频器并不是每个参数都要设置，而是根据实际的控制要求进行设定，具体参数表可以查阅变频器手册。

表1列出了常用的参数。

表1基本功能参数一览表参数名称表示设定范围出厂设定值1 上限频率Pr.1 0～120Hz 120Hz2 下限频率Pr.2 0～120Hz 0 Hz3 基准频率Pr.3 0～400Hz 50 Hz4 3速设定（高速）Pr.4 0～400 Hz 50 Hz5 3速设定（中速）Pr.5 0～400Hz 30 Hz6 3速设定（低速）Pr.6 0～400Hz 10 Hz7 加速时间Pr.7 0～3600s 5s8 减速时间Pr.8 0～3600s 5s160 扩展功能显示选择 Pr.160 0 、9999 999979 操作模式选择Pr.79 0～7 0（1）上限频率：与生产机械所要求的最高转速相对应的频率，称为上限频率，它是根据生产机械的要求设定变频器的最大运行频率，而不是变频器能输出的最大频率。

用P r.1设定了输出频率的上限，即使输入了大于设定频率的频率，输出频率也会被钳位于上限频率处。

（2）下限频率：与生产机械所要求的最低转速相对应的频率，称为下限频率。

用P r.2设定了输出频率的下限，即使输入了小于设定频率的频率，输出频率也会被钳位于下限频率处。

（3）基准频率：根据电动机的额定频率设定，例如电动机的额定频率为50HZ，则基准频率P r.3设为50。

（4）频率设定（3速设定）：当RH、RM、RL端子由外部信号控制（开关或PLC）时，通过这三个端子的信号组合可实现多段速度的输出。

（5）加速和减速时间：变频器输出频率从0上升到基本频率所需要的时间，称为加速时间；变频器输出频率从基本频率下降至0所需要的时间，称为减速时间。

负载重时加减速时间长，负载轻时加减速时间短。

（6）扩展功能显示选择：可以限制通过操作面板或参数单元读取的参数。

导入新课：变压器变频器的发展及应用范围变频技术诞生背景是交流电机无级调速的广泛需求。

传统的直流调速技术因体积大故障率高而应用受限。

20世纪60年代以后，电力电子器件普遍应用了晶闸管及其升级产品。

但其调速性能远远无法满足需要。

20世纪70年代开始，脉宽调制变压变频(PWM－VVVF)调速的研究得到突破，20世纪80年代以后微处理器技术的完善使得各种优化算法得以容易的实现。

20世纪80年代中后期，美、日、德、英等发达国家的VVVF变频器技术实用化，商品投入市场，得到了广泛应用。

步入21世纪后，国产变频器逐步崛起，现已逐渐抢占高端市场。

讲授新课：课题一：变频器功能参数设置与操作一、教学内容1、变频器的概念：是一种将固定频率的交流电变换成频率、电压连续可调的交流电，以供给电动机运转的电源装置。

2、变频器分类：(1)交－交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源，其主要优点是没有中间环节，变换效率高。

但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。

又称直接式变频器。

(2)交－直－交变频器先将频率固定的交流电整流后变成直流，再经过逆变电路，把直流电逆变成频率连续可调的三相交流电，又称为间接型变频器。

由于把直流电逆变成交流电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。

二、实训目的和要求1.熟悉变频器主回路接线；2.熟悉操作面板显示及各按键操作；三、三菱FR-D700变频器主回路接线1. FR-D700变频器主回路接线图如下图四、变频器的操作面板及使用1、变频器操作面板如下图2、操作面板各按键功能设定用旋钮运行状态指示区监视器3、操作面板单位表示及运行状态表示见下表4、基本功能参数一览表第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图三、基本功能参数一览表注意：只有当Pr.160“扩展功能显示选择”的设定值设定为“0”时，变频器的扩展功能参数才有效。
