FR-DU04三菱变频器面板说明

变频调速实验指导书（三菱FR-A540型）（内部资料）目录实验一：变频调速器的基本操作 (3)实验二：变频调速的试运行 (6)实验三：变频器的V/F曲线的测量 (8)实验四：变频器的PU开环和闭环运行 (10)实验五:变频器的外部操作与组合操作 (12)实验六:变频器的程序运行 (14)实验七:变频器的频率跳变操作 (17)实验八:变频器的多段速运行 (19)综合实验一：外接控制电路 (21)综合实验二：变频器的外部综合操作 (24)附录A（变频器各端子接线） (26)附录B（变频器各端子说明） (27)附录C（参数表） (29)附录D（操作模式选择） (34)附录E（转速显示） (35)附录F（参数写入禁止选择） (36)附录H（帮助模式） (37)实验一：变频调速器的基本操作实验目的：1. 熟悉变频调速实验装置的操作面板2. 掌握变频器的接线3. 熟悉变频器的操作面板和按键的操作4．掌握变频器参数的设定方法实验器材：SX－801型变频调速实验装置实验内容及步骤：一. 实验装置总体面板的熟悉SX－801型变频调速实验装置的操作面板见实物，在面板左侧，有KM1、KM2、KM3三个辅助接触器。

面板左上方装有一只反映供电电源电压大小的交流电压表和一只反映电机负载电流大小的交流电流表。

在面板右侧，装有一只直流毫安表（可以反映频率值），一只直流电压表（可用于反映变频器的输出信号值），还装有1个电位器、6个开关、2个双位选择开关和3只按钮，这些元器件均为独立元件，以供实验所需。

右侧另有4列变频器控制信号引出插孔和5V直流电压源及可调24V直流电压源，以提供外部操作所需。

其它的插孔及基本按键如面板所示。

二. 变频器的接线（1）电源接线电源接线端子为R、S、T。

决不能接U、V、W，否则会损坏变频器。

本变频器的整流器由二极管构成，因此，接线时可不考虑相序。

（2）电动机接线电动机接线端子为U、V、W，当接线正常时，按下正转起动按钮，从负载测看，电动机应按逆时针方向旋转，如果转向相反，则可调节端子的任意两相。

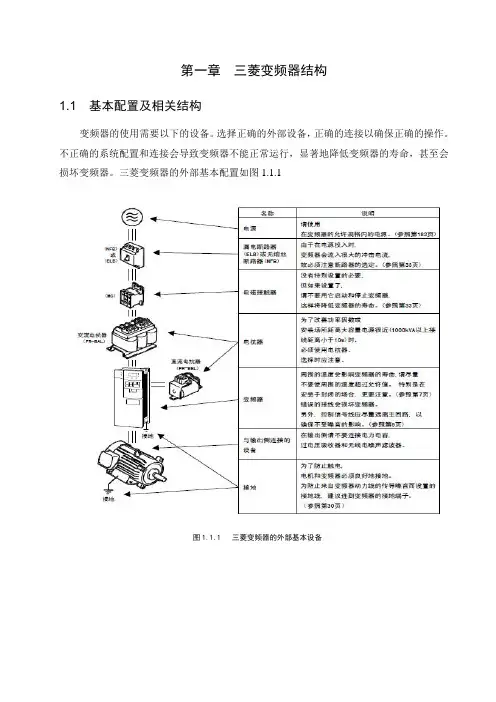

第一章三菱变频器结构1.1 基本配置及相关结构变频器的使用需要以下的设备。

选择正确的外部设备，正确的连接以确保正确的操作。

不正确的系统配置和连接会导致变频器不能正常运行，显著地降低变频器的寿命，甚至会损坏变频器。

三菱变频器的外部基本配置如图1.1.1图1.1.1 三菱变频器的外部基本设备三菱变频器各部分说明如图1.1.2图 1.1.2 三菱变频器各部分三菱变频器的三菱变频器外观和结构及操作面板（FR-PA02-02）表面盖板展开图见图1.1.3和图1.1.4图1.1.3 三菱变频器外观和结构图1.1.4 操作面板（FR-PA02-02）表面盖板展开图1.2 三菱变频器端子接线图三菱变频器各端子的接线如图1.2.1图1.2.1 端子接线图*用操作面板（FR-DU04）或参数单元（FR-PU04）时没必要校正。

仅当频率计不在附近又需要用频率计校正时使用。

但是连接刻度校正阻抗后，频率计的指针有可能达不到满量程。

这时请和操作面板或参数单元校正共同使用。

1.2.1 主回路端子说明表1.1 主回路端子说明端子记号端子名称说明R、S、T 交流电源输入连接工频电源。

当使用高功率因数转换器时，确保这些端子不连接（FR-HC）U、 V、 W 变频器输出接三相鼠笼电机R1、 S1 控制回路电源与交流电源端子R,S连接。

在保持异常显示和异常输出时或当使用高功率因数转换器时(FR-HC)时，请拆下R-R1和S-S1之间的短路片，并提供外部电源到此端子。

P、PR 连接控制电阻器拆开端子PR-PX之间的短路片，在P-PR之间连接选件制动电阻器（FR-ABR）。

P、 N 连接制动单元连接选件FR-BU型制动单元或电源再生单元（FR-RC）或高功率因数转换器（FR-HC）。

P、 P1 连接改善功率因数DC电抗器拆开端子P-P1间的短路片，连接选件改善功能因数用电抗器（FR-BEL）.PR、 PX 连接内部制动回路用短路片将PX-PR间短路时（出厂设定）内部制动回路便生效（7.5K以下装有）。

三菱变频器故障代码与解决办法点击次数：1402 发布时间：2010-6-21 10:38:34三菱变频器故障代码与解决方法显示代码FR-DU04 参数单元FR-PU04 故障名称故障原因处理方法E.OC1 OC During Acc 加速时过电流断路当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出加速时间太短,增加加速时间。

检查输出是否短路或接地。

E.OC2 Steady Spd OC 定速时过电流断路检查负荷是否突变？保持负荷稳定。

检查输出是否短路或接地。

E.OC3 OC During Dec 减速时停止时过电流断路减速时间太短,增加减速时间。

检查输出是否短路或接地。

E.OV1 OV During Acc 加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。

也可能是由于电源系统的浪涌电压引起的。

加速太快？增加加速时间E.OV2 Steady Spd OV 定速时再生过电压断路检查负荷是否突变？保持负荷稳定。

E.OV3 OV During Dec 减速时停止时再生过电压断路减速太快？增加减速时间E.THM Motor Overload 电动机过负荷断路电动机过负荷减轻负荷。

经常发生时，可根据工艺要求更换增加变频器和电动机的容量。

E.THT Inv. Overload 变频器过负荷断路变频器过负荷E.IPF Inst.Pwr. Loss 瞬间停电保护恢复电源E.UVT Under Voltage 低电压保护回路中有大容量电动机启动检查供电系统，避免回路中频繁启动的大容量电动机的影响。

E.FIN H/Sink O/Temp 散热片过热环境温度过高加强通风的同时减轻负荷E.BE Br. Cct. Fault 制动晶体管报警制动率设定是否正常？降低制动率的设置E.GF Ground Fault 输出侧接地故障过电流保护电动机或电缆存在接地故障解决接地故障E.OHT OH Fault 外部热继电器动作检查电动机是否过热降低负荷，解决机械故障E.OLT Stll Prev STP 失速防止（动作时显示OL）电动机过负荷减轻负荷。

三菱通用变频器FR-E700使用手册FR-E740-0.4K～7.5K-CHT非常感谢您选择三菱变频器。

此使用手册请务必在使用前仔细阅读。

如需进一步使用的资料，我们准备了另一本FR-E700使用手册（应用篇）〔IBNA-0600326CHN〕，请与您的产品销售商联系。

目录 1 产品的确认与各部分名称....................................... 1 2 安装和接线................................................... 2 2.1 外围设备的介绍..................................................3 2.2 前盖板的拆卸与安装方法..........................................4 2.3 变频器的安装与注意事项..........................................5 2.4 接线............................................................6 2.5 连接独立选件单元...............................................18 2.6 电源切断和电磁接触器（MC）.....................................22 1 2.7 变频器使用上的注意事项.........................................23 2.8 关于使用变频器的故障自动保险系统...............................25 3 试启动电机.................................................. 26 3.1 运行步骤.......................................................26 3.2 操作面板.......................................................27 2 3.3 运行之前.......................................................35 3.4 从控制面板实施启动停止操作（PU 运行）........................49 3.5 从端子实施启动、停止操作（外部运行） (55)3.6 参数一览表.....................................................63 4 出错对策.................................................... 84 3 4.1 保护功能的复位方法.............................................84 4.2 异常显示一览 (85)700 4.3 故障原因及其对策...............................................86 4.4 数字显示与实际符号的对应.......................................94 4 4.5 报警历史的确认和清除...........................................95 4.6 遇到问题时的确认事项...........................................97 5 维护和检查时的注意事项..................................... 100 5.1 检查项目......................................................100 6 规格..................................................... 108 5 6.1 额定值........................................................108 6.2 通用规格......................................................109 6.3 外形尺寸图....................................................110 附录..................................................... 112 6本手册包括变频器使用时的操作说明和注意事项。

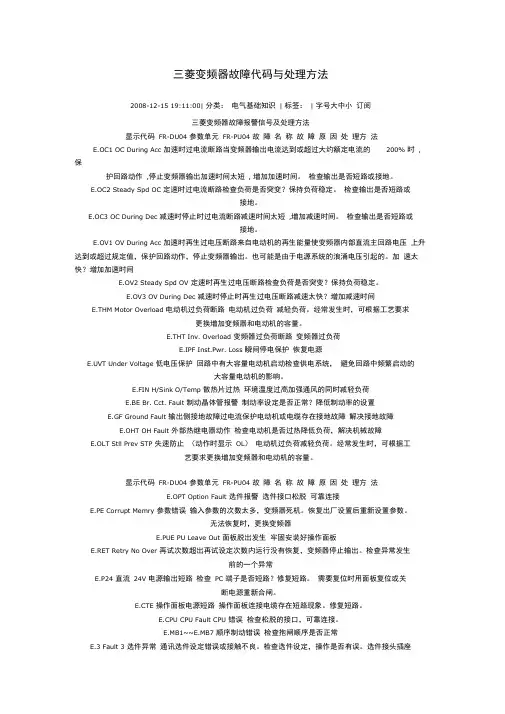

三菱变频器故障代码与处理方法2008-12-15 19:11:00| 分类：电气基础知识| 标签：| 字号大中小订阅三菱变频器故障报警信号及处理方法显示代码FR-DU04 参数单元FR-PU04 故障名称故障原因处理方法E.OC1 OC During Acc 加速时过电流断路当变频器输出电流达到或超过大约额定电流的200% 时,保护回路动作,停止变频器输出加速时间太短, 增加加速时间。

检查输出是否短路或接地。

E.OC2 Steady Spd OC 定速时过电流断路检查负荷是否突变？保持负荷稳定。

检查输出是否短路或接地。

E.OC3 OC During Dec 减速时停止时过电流断路减速时间太短,增加减速时间。

检查输出是否短路或接地。

E.OV1 OV During Acc 加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。

也可能是由于电源系统的浪涌电压引起的。

加速太快？增加加速时间E.OV2 Steady Spd OV 定速时再生过电压断路检查负荷是否突变？保持负荷稳定。

E.OV3 OV During Dec 减速时停止时再生过电压断路减速太快？增加减速时间E.THM Motor Overload 电动机过负荷断路电动机过负荷减轻负荷。

经常发生时，可根据工艺要求更换增加变频器和电动机的容量。

E.THT Inv. Overload 变频器过负荷断路变频器过负荷E.IPF Inst.Pwr. Loss 瞬间停电保护恢复电源E.UVT Under Voltage 低电压保护回路中有大容量电动机启动检查供电系统，避免回路中频繁启动的大容量电动机的影响。

E.FIN H/Sink O/Temp 散热片过热环境温度过高加强通风的同时减轻负荷E.BE Br. Cct. Fault 制动晶体管报警制动率设定是否正常？降低制动率的设置E.GF Ground Fault 输出侧接地故障过电流保护电动机或电缆存在接地故障解决接地故障E.OHT OH Fault 外部热继电器动作检查电动机是否过热降低负荷，解决机械故障E.OLT Stll Prev STP 失速防止（动作时显示OL）电动机过负荷减轻负荷。

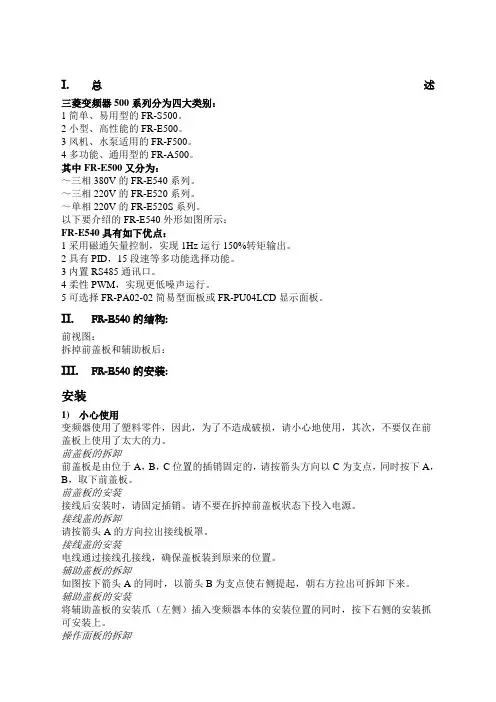

I.总述三菱变频器500系列分为四大类别：1简单、易用型的FR-S500。

2小型、高性能的FR-E500。

3风机、水泵适用的FR-F500。

4多功能、通用型的FR-A500。

其中FR-E500又分为：～三相380V的FR-E540系列。

～三相220V的FR-E520系列。

～单相220V的FR-E520S系列。

以下要介绍的FR-E540外形如图所示：FR-E540具有如下优点：1采用磁通矢量控制，实现1Hz运行150%转矩输出。

2具有PID，15段速等多功能选择功能。

3内置RS485通讯口。

4柔性PWM，实现更低噪声运行。

5可选择FR-PA02-02简易型面板或FR-PU04LCD显示面板。

II.FR-E540的结构:前视图：拆掉前盖板和辅助板后：III.FR-E540的安装:安装1)小心使用变频器使用了塑料零件，因此，为了不造成破损，请小心地使用，其次，不要仅在前盖板上使用了太大的力。

前盖板的拆卸前盖板是由位于A，B，C位置的插销固定的，请按箭头方向以C为支点，同时按下A，B，取下前盖板。

前盖板的安装接线后安装时，请固定插销。

请不要在拆掉前盖板状态下投入电源。

接线盖的拆卸请按箭头A的方向拉出接线板罩。

接线盖的安装电线通过接线孔接线，确保盖板装到原来的位置。

辅助盖板的拆卸如图按下箭头A的同时，以箭头B为支点使右侧提起，朝右方拉出可拆卸下来。

辅助盖板的安装将辅助盖板的安装爪（左侧）插入变频器本体的安装位置的同时，按下右侧的安装抓可安装上。

操作面板的拆卸按下箭头A的同时，以箭头B为支点使右侧提起，朝右方拉出可拆卸下来。

操作面板的安装将操作面板的安装爪（左侧）插入变频器本体的安装位置的同时，按下右侧的安装抓可装上。

注意:为确保安全，请断开电源以后安装和拆卸。

操作面板可以拆下，反面露出充电部和控制板。

拆下使用时，必须安装选件的内面板（FR-E5P）。

绝对不要触摸控制板，以免引起变频器发生故障。

2)请安置在不易受震动的地方。

干货：三菱变频器的调试及操作面板的熟悉三菱变频器在安装调试前应该仔细阅读使用说明书,参照使用说明书中的接线要求操作,以及注意事项的熟悉,避免操作上的失误发生.三菱变频器一、三菱变频器的空载通电验1将变频器的接地端子接地,这一点至关重要。

2将变频器的电源输入端子经过漏电保护开关接到电源上,异常情况时保护断路作用。

3检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。

4熟悉三菱变频器的操作键,如下图三菱A740系列FR-DU07:1) 运行模式显示PU:PU运行模式时亮灯EXT:外部运行模式时亮灯NET:网络运行时亮灯2) 显示转动方向FWD:正转时亮灯REV:反转时亮灯如这二信号灯亮灯表示正在动行正转或者反转,如信号灯在闪烁,表示有正转或反转指令,但无频率指令的情况有MRS信号输入时.3) MON:监视器显示,监视模式时亮灯4) RUN:无功能时亮灯5) 单位显示(显示设定频率监视器时闪烁)HZ:显示频率时亮灯A : 显示电流时亮灯V : 显示电压时亮灯6) 三菱变频器M旋钮,设置频率,改变参数的设定.7) PR/EXT:运行模式切换PU进行与外部运行模式间的切换,外部运行模式的情况下,按下此键,使运行模式显示的EXT亮灯.(PU:PU运行模式,EXT:外部运行模式)8) REV:启动指令反转时按下此键.9) FWD:启动指令正转时按下此键.10) MODE:模式间的切换,切换各设定模式.11) SET:确定各类设置,如果在运行中按下,监视器将循环显示.12) STOP/REST:停止运行,也可复位报警.二、三菱变频器带电机空载运行1.设置电机的功率、极数,要综合考虑三菱变频器的负载工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

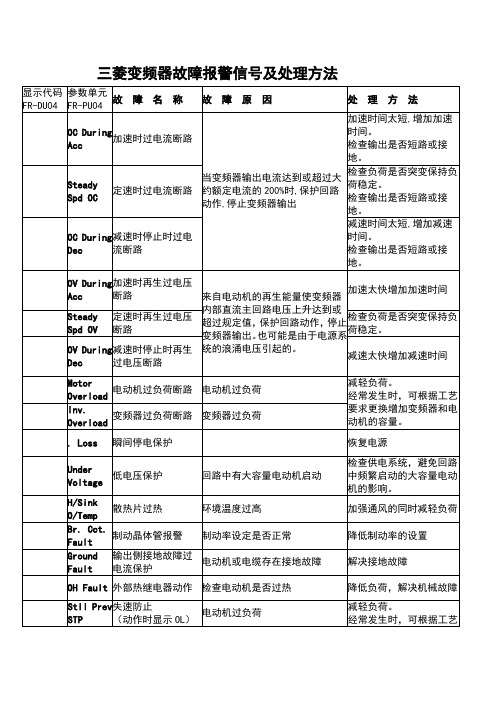

三菱变频器故障代码与解决办法点击次数：1402 发布时间：2010-6-21 10:38:34三菱变频器故障代码与解决方法显示代码FR-DU04参数单元FR-PU04故障名称故障原因处理方法OCDuringAcc加速时过电流断路当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出加速时间太短,增加加速时间。

检查输出是否短路或接地。

SteadySpdOC定速时过电流断路检查负荷是否突变保持负荷稳定。

检查输出是否短路或接地。

OCDuringDec减速时停止时过电流断路减速时间太短,增加减速时间。

检查输出是否短路或接地。

OVDuringAcc加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。

也可能是由于电源系统的浪涌电压引起的。

加速太快增加加速时间SteadySpdOV定速时再生过电压断路检查负荷是否突变保持负荷稳定。

OVDuringDec减速时停止时再生过电压断路减速太快增加减速时间MotorOverload电动机过负荷断路电动机过负荷减轻负荷。

经常发生时，可根据工艺要求更换增加变频器和电动机的容量。

Inv.Overload变频器过负荷断路变频器过负荷？.Loss瞬间停电保护恢复电源UnderVoltage低电压保护回路中有大容量电动机启动检查供电系统，避免回路中频繁启动的大容量电动机的影响。

H/SinkO/Temp散热片过热环境温度过高加强通风的同时减轻负荷t.Fault制动晶体管报警制动率设定是否正常降低制动率的设置GroundFault输出侧接地故障过电流保护电动机或电缆存在接地故障解决接地故障OHFault外部热继电器动作检查电动机是否过热降低负荷，解决机械故障StllPrevSTP失速防止（动作时显示OL）电动机过负荷减轻负荷。

经常发生时，可根据工艺要求更换增加变频器和电动机的容量。

？显示代码FR-DU04参数单元FR-PU04故障名称故障原因处理方法OptionFault选件报警选件接口松脱可靠连接CorruptMemry参数错误输入参数的次数太多，变频器死机。

三菱变频器说明书当变频器用于控制并联的几台电机时，一定要考虑变频器到电动机的电缆的长度总和在变频器的容许范围内。

如果超过规定值，要放大一档或两档来选择变频器。

本文是品才网.精心收集的三菱变频器相关内容，仅供参考！选型方法由于电力电子技术的不断发展和进步，新的控制理论提出与完善，是交流调速传动、尤其是采用性能优异的三菱变频调速传动得到了飞速发展，因此在实际工作中采用三菱变频器+ 变频电机的情况越来越多，因此如何正确选择三菱变频器对机械设备的正常调试运行至关重要，选型方法如下：1、根据机械设备的负载转矩特性来选择三菱变频器在实践中常常将机械设备根据负载转矩特性不同，分为如下三类：(1) 恒转矩负载(2) 恒功率负载(3)流体类负载2、根据负载特性选取适当控制方式的三菱变频器三菱变频器的控制方式主要分为： V/f控制，包括开环和闭环;矢量控制，包括无速度传感器和带速度传感器控制; 直接转矩控制;三种方式的优缺点如下：(1)V/f 开环控制优点：结构简单，调节容易，可用于通用鼠笼型异步电机;缺点：低速力矩难保证，不能采用力矩控制，调速范围小;主要采用场合：一般的风机，泵类节能调速或一台变频器带多台电机传动场合。

(2)V/f闭环控制优点：结构简单，调速精度比较高，可用于通用性异步电机;缺点：低速力矩难保证，不能采用力矩控制，调速范围小，要增加速度传感器;主要采用场合：用于保持压力，温度，流量，PH定值等过程场合。

(3) 无速度传感器的矢量控制优点：不需要速度传感器，力矩响应好、结构简单，速度控制范围较广;缺点：需要设定电机参数，须有自动测试功能;采用场合：一般工业设备，大多数调速场合。

(4)带有速度传感器的矢量控制优点：力矩控制性能良好，力矩响应好，调速精度高，速度控制范围大;缺点：需要正确设定电机参数，需要自动测试功能，要高精度速度传感器;使用场合：要求精确控制力矩和速度的高动态性能应用场合。

(5) 直接转矩控制优点：不需要速度传感器，力矩响应好，结构较简单，速度控制范围较大;缺点：需要设定电机参数，须有自动测试功能;采用场合：要求精确控制力矩的高动态性能应用场合，如起重机、电梯、轧机等。

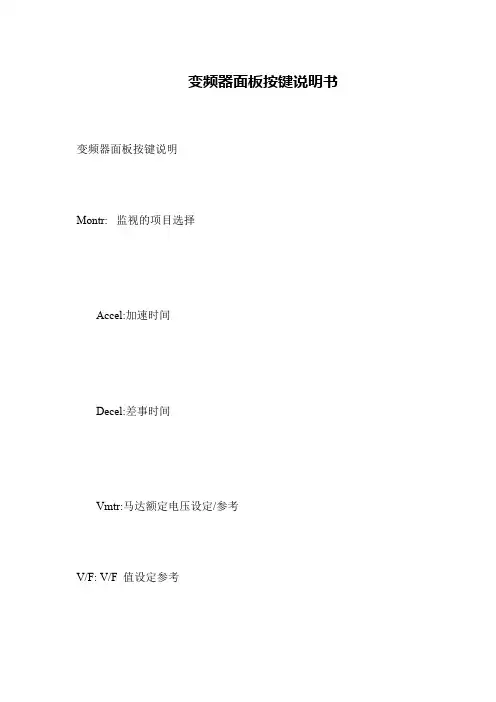

按键表示单位/运行状态显示操作面板1 按MODE键改变监视状态单次按MODE键，将一次切换到监视模式、频率设定模式、参数设定模式、运行模式、帮助模式。

2 显示监视器显示运转中的指令1）EXT指示灯亮表示外部操作2）PU指示灯亮表示PU操作3）EXT和PU灯同时亮表示PU和外部操作组合方式注：1）按SET键超过1.5秒能把电流监视模式改为上电监视模式2）在报警监视模式按SET键超过1.5秒能显示最近4次的错误指示进入参数设定模式1、更改参数P77（参数写入禁止选择）为2。

2、更改参数P79（操作模式选择）：按现场实际控制方式选择。

（一般设定为3--外部和PU组合方式设定）。

3、设定参数P1（上限频率,一般为50hz）、参数P7（加速时间）、参数P8（减速时间）、参数P9（电子过电流保护—1.1倍电机额定电流）。

升降段注意多段速频率设定，根据端子接线情况设定是使用高P4、中P5、低P6哪两个参数设定。

4、在参数写入时应按住SET键1.5秒写入设定值并更新。

5、如在设定时依旧有问题可查找说明书的出错对策。

参数拷贝和复制出错（报警）定义操作面板显示 E.OC1名称加速时过电流断路内容加速运行中，当变频器输出电流超过额定电流的200％时，保护回路动作，停止变频器输出仅给R1,S1端子供电，输入启动信号时，也为此显示检查要点是否急加速运转输出是否短路主回路电源（R,S,T）是否供电处理延长加速时间自适应调整：pr71=3,pr80=7.5,pr81=4,然后设定pr96=1,按fwd键，屏幕显示1,2,3，自适应设定完成。
