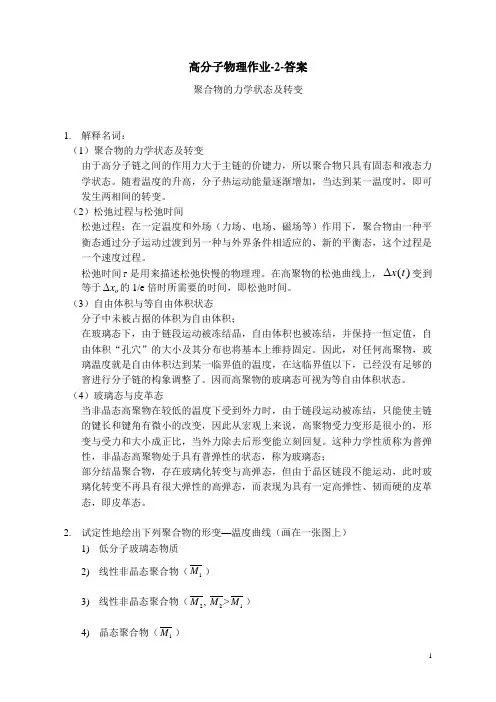

高分子物理作业-2-答案聚合物的力学状态及转变1. 解释名词：（1）聚合物的力学状态及转变由于高分子链之间的作用力大于主链的价键力，所以聚合物只具有固态和液态力学状态。
随着温度的升高，分子热运动能量逐渐增加，当达到某一温度时，即可发生两相间的转变。
（2）松弛过程与松弛时间松弛过程：在一定温度和外场（力场、电场、磁场等）作用下，聚合物由一种平衡态通过分子运动过渡到另一种与外界条件相适应的、新的平衡态，这个过程是一个速度过程。
松弛时间τ是用来描述松弛快慢的物理理。
在高聚物的松弛曲线上，∆x t ()变到等于∆x o 的1/e 倍时所需要的时间，即松弛时间。
（3）自由体积与等自由体积状态 分子中未被占据的体积为自由体积；在玻璃态下，由于链段运动被冻结晶，自由体积也被冻结，并保持一恒定值，自由体积“孔穴”的大小及其分布也将基本上维持固定。
因此，对任何高聚物，玻璃温度就是自由体积达到某一临界值的温度，在这临界值以下，已经没有足够的窨进行分子链的构象调整了。
因而高聚物的玻璃态可视为等自由体积状态。
（4）玻璃态与皮革态当非晶态高聚物在较低的温度下受到外力时，由于链段运动被冻结，只能使主链的键长和键角有微小的改变，因此从宏观上来说，高聚物受力变形是很小的，形变与受力和大小成正比，当外力除去后形变能立刻回复。
这种力学性质称为普弹性，非晶态高聚物处于具有普弹性的状态，称为玻璃态；部分结晶聚合物，存在玻璃化转变与高弹态，但由于晶区链段不能运动，此时玻璃化转变不再具有很大弹性的高弹态，而表现为具有一定高弹性、韧而硬的皮革态，即皮革态。
2. 试定性地绘出下列聚合物的形变—温度曲线（画在一张图上）1) 低分子玻璃态物质 2) 线性非晶态聚合物（1M ）3) 线性非晶态聚合物（212,M M M 〉212,M M M 〉>1M ） 4) 晶态聚合物（1M ）5) 晶态聚合物（212,M M M 〉212,M M M 〉>1M ） 6) 交联聚合物（交联度较小） 7) 交联聚合物（交联度较大）3. 判断下列聚合物（写出分子式）的Tg 的高低，阐述其理由：1) 聚乙烯、聚对苯二甲酸乙二酯、聚苯、聚二甲基硅氧烷 2) 聚氯乙烯、聚氯丁二烯、聚偏二氯乙烯、顺式1，4聚丁二烯 3) 聚乙烯、聚异丁烯、聚苯乙烯、聚乙烯基咔锉 4) 聚乙烯、聚丙烯、聚氯乙烯、聚丙烯腈5) 聚甲基乙烯基醚、聚乙基乙烯基醚、聚正丙基乙烯基醚、聚正丁基乙烯基醚1) 聚乙烯、聚对苯二甲酸乙二酯、聚苯、聚二甲基硅氧烷CH 2CH 2n聚乙烯CO C OO CH 2CH 2On聚对苯二甲酸乙二酯n聚苯Si CH 33On聚二甲基硅氧烷聚二甲基硅氧烷<聚乙烯<聚对苯二甲酸乙二酯<聚苯理由：当主链中引入苯基、联苯基、萘基和均苯甲酸二酰胺基等芳杂环以一，链上可以内旋转的单键比例相对减少，分子链的刚性增大，因此有利于玻璃化温度的提高。
1. 构型与构象有何区别？聚丙烯分子链中碳－碳单键是可以旋转的，通过单建的内旋转是否可以使全同立构的聚丙烯变为间同立构的聚丙烯？为什么?答：构型：是指分子中由化学键所固定的原子在空间的几何排列。
构象：由于分子中的单键内旋转而产生的分子在空间的不同形态。
全同立构聚丙烯与间同立聚丙烯是两种不同构型，必须有化学键的断裂和重排。
3. 哪些参数可以表征高分子链的柔顺性？如何表征？答： 空间位阻参数δ212,20⎥⎦⎤⎢⎣⎡=r f h h δ答：因为等规PS 上的苯基基团体积较大，为了使体积较大的侧基互不干扰，必须通过C －C 键的旋转加大苯基之间的距离，才能满足晶体中分子链构象能量最低原则；对于间规PVC 而言，由于氢原子体积小，原子间二级近程排斥力小，所以，晶体中分子链呈全反式平面锯齿构象时能量最低。
δ越大,柔顺性越差；δ越小，柔顺性越好；特征比C n 220nl h c n =对于自由连接链 c n =1对于完全伸直链c n =n ，当n→∞时，c n 可定义为c ∞，c ∞越小，柔顺性越好。
链段长度b ：链段逾短，柔顺性逾好。
7.比较下列四组高分子链的柔顺性并简要加以解释。
解：（1）PE>PVC>PAN主链均为C －C 结构，取代基极性－CN ﹥－Cl ，所以，聚丙烯腈的柔顺性较聚氯乙烯差；（2）2>1>31与3中都含有芳杂环，不能内旋转；3中全为芳环，柔顺性最差；主链中-O-会增加链的柔顺性；（3）3>2>1因为1中取代基的比例较大，沿分子链排布距离小，数量多，分子链内旋转困难；2和3中均含有孤立双键，易内旋转，故柔顺性较好。
（4）2>1>32中取代基对称排列，分子偶极矩极小，易内旋转；3中极性取代基较中比例大，分子内旋转困难，故柔顺性最差。
第2章 聚合物的凝聚态结构1. 名词解释凝聚态：物质的物理状态，是根据物质的分子运动在宏观力学性能上的表现来区分的，通常包括固体、液体和气体。
补充习题补1．高分子基础1.高分子化合物的特点；2.聚合反应类型及实施方法；3.聚合物材料的老化现象特征、老化的因素、老化的防止；4.聚合物的降解，降解类型、降解因素第一章高分子链结构1.内聚能密度; 链段;分子链的平衡态柔性和动态柔性。
2.指出塑料、橡胶和纤维的内聚能密度的大致范围。
3.比较各组内几种高分子链的柔性大小并说明理由:1)聚乙烯，聚丙烯，聚苯乙烯；2)聚乙烯，聚乙炔，顺式1,4聚丁二烯；3)聚丙烯，聚氯乙烯，聚丙烯腈；4)聚丙烯，聚异丁稀；5)聚氯乙烯，聚偏氯乙烯；6)聚乙烯，聚乙烯基咔唑，聚乙烯基叔丁烷；7)聚丙烯酸甲酯，聚丙烯酸丙脂，聚丙酸戌酯；8)聚酰胺6.6，聚对苯二甲酰对苯二胺；9)聚对苯二甲酸乙二醇酯，聚对苯二甲酸丁二醇酯。
假定聚乙烯的聚合度为2000，键角为109.5°(如图所示)，求伸直链的长度为L max与自由旋转链的均方根末端距之比值，并解释某些高分子材料在外力作用下可产生很大变形的原因。
（链节长度l=0.514nm, =nl2）第二章高分子聚集态结构1.晶态、液晶态、取向态；4)球晶5）取向函数、2.球晶、串晶、伸直链晶体分别在什么条件下形成？3.如何用密度法测定高聚物的结晶度？4.为什么天然橡胶在室温下是柔软而富有弹性的高弹体，但当拉伸比(λ)较大时其模量会急剧增加而失去高弹性？5.如何测定结晶高聚物在一定温度下的结晶速率常数k和阿芙拉密指数n,后者的物理意义是什么？6.试写出下列塑料的最高使用温度？（指出是Tg还是Tm即可）。
1)无规立构聚氯乙烯,2)间同立构聚氯乙烯,3)无规立构聚甲基丙烯酸甲酯,4)全同立构聚甲基丙烯酸甲酯,5)聚乙烯,6)全同立构聚丙烯,7)全同立构聚丁烯-1,8)聚丙烯腈,9)尼龙66,10)聚对苯二甲酰对苯二胺7．高分子液晶按液晶形态分为哪几类？8．高分子液晶的刚性结构及其作用？9．热熔型主链高分子液晶的性质及其说明？第三章 高分子溶液1.低分子物质和高分子物质的溶解过程有何区别？2.结晶高聚物的溶解有什么特点？3.试述选择溶剂的原则。
