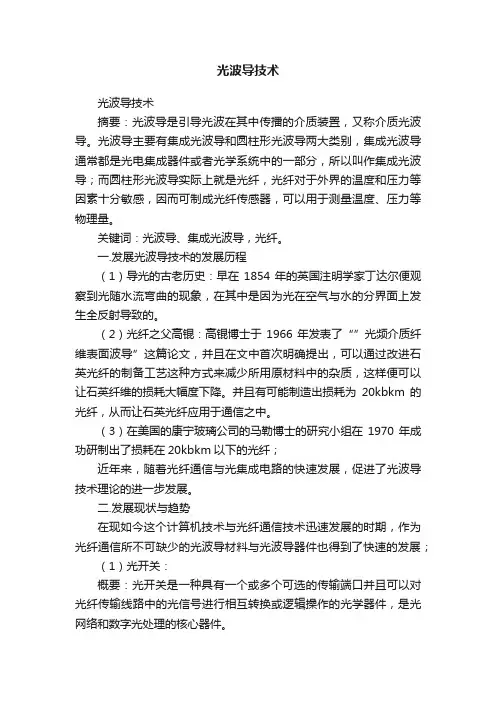

光波导技术光波导技术摘要：光波导是引导光波在其中传播的介质装置，又称介质光波导。
光波导主要有集成光波导和圆柱形光波导两大类别，集成光波导通常都是光电集成器件或者光学系统中的一部分，所以叫作集成光波导；而圆柱形光波导实际上就是光纤，光纤对于外界的温度和压力等因素十分敏感，因而可制成光纤传感器，可以用于测量温度、压力等物理量。
关键词：光波导、集成光波导，光纤。
一.发展光波导技术的发展历程（1）导光的古老历史：早在1854年的英国注明学家丁达尔便观察到光随水流弯曲的现象，在其中是因为光在空气与水的分界面上发生全反射导致的。
（2）光纤之父高锟：高锟博士于1966年发表了“”光频介质纤维表面波导”这篇论文，并且在文中首次明确提出，可以通过改进石英光纤的制备工艺这种方式来减少所用原材料中的杂质，这样便可以让石英纤维的损耗大幅度下降。
并且有可能制造出损耗为20kbkm的光纤，从而让石英光纤应用于通信之中。
（3）在美国的康宁玻璃公司的马勒博士的研究小组在1970年成功研制出了损耗在20kbkm以下的光纤；近年来，随着光纤通信与光集成电路的快速发展，促进了光波导技术理论的进一步发展。
二.发展现状与趋势在现如今这个计算机技术与光纤通信技术迅速发展的时期，作为光纤通信所不可缺少的光波导材料与光波导器件也得到了快速的发展；（1）光开关：概要：光开关是一种具有一个或多个可选的传输端口并且可以对光纤传输线路中的光信号进行相互转换或逻辑操作的光学器件，是光网络和数字光处理的核心器件。
现状：随着光纤通信技术的发展，目前为止大多数的的通信业务都以转变为光纤传输。
而最近几年，网络业务行业呈现快速增长，网络业务的快速增长改变了IP网络层与底层传输网络的关系，并且对于整个网络来说，无疑是对其的组网方式、节点设计、管理和控制提出了更高的要求。
因此自动交换网络成为了系统研究的热点，它是一种智能化网络体系，它的核心节点由光交叉连接设备构成,通过光交叉设备,可以实现动态波长选路和对光网络灵活、有效地管理。
光波导理论在微波光电子器件中的应用研究随着科技的飞速发展，微波光电子器件的应用日益广泛。
其中，光波导理论在微波光电子器件中的应用研究备受关注。
光波导理论的发展和应用，使得微波光电子器件的设计与制造更加精准和高效。
本文将介绍光波导理论的基本原理、其在微波光电子器件中的应用、以及其未来的发展趋势。
一、光波导理论的基本原理光波导是利用光在介质内传播的原理，在一定几何形状的导波结构中实现对光波的传输和控制的一种光学器件。
通过对光波导的几何结构和材料的选择，可以实现在微米级别内对光波进行传输、分配、耦合等功能。
光波导的本质是利用电磁波在介质中传导的机理来实现光波的传输控制。
光波导的传输特性主要取决于导波介质的光学性质和几何形状。
不同的导波介质和不同的几何形状会导致光场在导波中的传输和耦合特性不同。
光波导可以分为平面波导、光纤波导、深刻波导等多种类型，每种类型都有其独特的应用场景和优缺点。
在微波光电子器件中，光波导可以用于实现光纤收发器、光电调制器、光波导滤波器等不同功能的器件。
光波导的应用可以提高微波光电子器件的速度、功率和可靠性，有着广泛的市场前景和应用价值。
二、光波导理论在微波光电子器件中的应用1.光电调制器光电调制器是利用光波经过调制器结构后的干涉和折射，实现对光强度的控制的器件。
光波经过调制器结构后，会受到光耦合、垂直耦合、纵向耦合等各种因素的影响，因此调制器的设计和制造要考虑到各种因素的综合影响。
光波导理论可以优化调制器的结构和材料，实现对光波的更加精准的调制控制。
光电调制器广泛应用于高速数据传输、光通信、雷达、卫星通讯等领域。
目前，光电调制器的技术还存在一些瓶颈，如响应速度、斜接误差、温度稳定性等方面还需要进一步改进和研究。
2.光波导滤波器光波导滤波器是利用光波导的滤波特性，实现对特定波长的光波进行分离和滤波的器件。
光波导滤波器的结构设计和材料选择对其性能有着重要的影响。
在微波光电子器件中，光波导滤波器的应用范围较广，如频率选择表面波器件、微波信号延迟线等领域都有其应用。
光波导原理pdf
光波导原理是一种重要的光学传输技术，它利用了光在介质中传
输的原理，将光信号通过光波导管线进行传输。
相对于传统的电缆传
输技术，光波导传输技术有着更高的传输速度、更低的信号衰减和更
强的抗干扰性能。
它已经广泛应用于通信、数据存储、医学诊断等领域。
光波导原理的核心是利用光的全反射特性，将光束限制在介质中
的一定范围内进行传输。
在实际应用中，通常使用高纯度硅材料作为
波导管的介质，因为它具有高的折射率和低的光损耗。
利用光刻技术，可以在硅片上制作出大小不一的光波导管线，形状包括直路、弯曲和
分支等结构。
当光信号通过光波导管线时，由于介质的高折射率，它
会被反射在介质表面，而不会穿透到空气中，因此能够有效地避免信
号的衰减和丢失。
通过不同尺寸和形状的光波导管线可以实现信号的分路、复用、
选择和整合等功能，从而实现复杂的光路控制和信号处理。
同时，光
波导管线还可以与其它光器件如光放大器、光调制器、光检测器等进
行集成，形成完整的光电子集成电路系统。
总之，光波导原理是一种高效、稳定、可靠的光学传输技术，应
用领域广泛，并在通信和信息技术行业中起着重要的作用。
光波导的理论以及制备方法介绍摘要由光透明介质(如石英玻璃)构成的传输光频电磁波的导行结构。
光波导的传输原理是在不同折射率的介质分界面上，电磁波的全反射现象使光波局限在波导及其周围有限区域内传播。
光波导的研究条件与当前科技的飞速发展是密不可分的，随着技术的发展，新的制备方法不断产生，从而形成了各种各样的制备方法，如离子注入法、外延生长法、化学气相沉淀法、溅射法、溶胶凝胶法等。
重点介绍离子注入法。
光波导简介如图所示为光波导结构图表1光波导结构如图中共有三层平面相层叠的光学介质，其对应折射率n0,n1,n2。
其中白色曲折线表示光的传播路径形式。
可以看出，这是依靠全反射原理使光线限制在一层薄薄的介质中传播，这就是光波导的基本原理。
为了形成全反射，图中要求n1>n0,n2。
一般来讲，被限制的方向微米量级的尺度。
图表2光波导模型如图2所示，选择适当的角度θ（为了有更好的选择空间，一般可以通过调整三层介质的折射率来取得合适的取值），则可以将光线限制在波导区域传播。
光波导具有的特点光波导可以用于限制光线传播光路，由于本身其尺寸在微米量级，就使得其有很多较好的特点：（1）光密度大大增强光波导的尺寸量级是微米量级，这样就使得光斑从平方毫米尺度到平方微米尺度光密度增大104—106倍。
（2）光的衍射被限制从前面可以看出，图示的光波导已经将光波限制在平面区域内，后面会提到稍微变动一下技术就可以做成条形光波导了，这样就把光波限制在一维条形区域传播，这就限制了光波的衍射，有一维限制（一个方向），二维限制（两个方向）区分（注：此处“一维”与“二维”的说法并不是专业术语，仅仅指光的传播方向的空间自由度，不与此研究专业领域的说法相混同）。
（3）微型元件集成化微米量级的尺寸集成度高，相应的成本降低（4）某些特性最优化非线性倍频阈值降低，波导激光阈值降低综上所述，光波导本身的尺寸优势使得其有很好的研究前景以及广泛的应用范围。
光波导的分类一般来讲，光波导可以分为以下几个大类别：图表3平面波导（planar）图表4光纤（fiber）图表5条形波导（channel）图表6脊型波导（ridge）上面介绍了几大类光波导形式，实际上这只是基本的几种形式，每一种都可以加以变化以适应不同环境及应用的需求。
