光波导理论和技术

光波导的理论以及制备方法介绍光波导是一种通过光信号的传导来实现信息交互的技术。

它是利用光在介质中的传播特性来实现光的传输和调控的一种器件。

光波导已经成为现代通信、光电子技术和光器件研究领域中不可或缺的一部分。

光波导的理论基础是基于光在介质中的传播原理。

当光束通过介质分界面时，会产生折射现象。

这种折射现象可以用斯涅尔定律来描述，即入射角与折射角之间的正弦比等于两种介质的折射率之比。

光波导利用不同折射率的介质之间的折射现象，将光束从一种介质中导入到具有更高折射率的介质中，并通过光束的反射、折射和散射等效应，使光能够在介质中传播和传输。

制备光波导的方法有多种，包括经典的物理刻蚀法、化学沉积法、水热法等，以及现代的微电子加工技术和激光加工技术等。

下面将介绍几种常见的制备方法：1.光刻法：光刻法是一种常见的光波导制备方法。

它利用光刻胶的光敏性，通过光学曝光和显影，将需要刻蚀的部分暴露出来，然后使用物理或化学刻蚀方法将暴露的部分去除，从而形成光波导的结构。

2.离子注入法：离子注入法是一种通过离子注入技术来改变材料的折射率分布，从而形成光波导结构的方法。

它通过在材料表面注入高能离子，改变材料的折射率，并形成光波导结构。

3.RF磁控溅射法：RF磁控溅射法是一种通过溅射技术制备光波导的方法。

它利用高频电场对目标材料进行离子化，然后通过磁场聚焦离子束，使其瞄准到底片上，从而形成光波导结构。

4.激光加工法：激光加工法是一种利用激光器对材料进行加工的方法。

它通过调节激光的功率、扫描速度和扫描路径等参数，实现对光波导结构的制备。

激光加工法不仅可以实现直写制备光波导，还可以实现二光子聚焦制备光波导。

除了上述方法外，还有其他一些新型的制备光波导的方法，例如自组装法、溶胶-凝胶法、光聚合法等。

这些方法在光波导的制备中发挥着重要的作用，并为光波导的研究和应用提供了更多的可能性。

总之，光波导是一种基于光的传导原理来实现光信号传输和调控的技术。

光波导技术基础（实用版）目录1.光波导技术的基本概念2.光波导技术的理论基础3.光波导技术的应用领域4.光波导技术的发展趋势正文光波导技术基础光波导技术是一种利用光在介质中传播的特性，通过特定的光学结构实现光信号的传输和控制的技术。

光波导技术在现代通信、光学传感、光学显示等领域具有广泛的应用。

为了更好地了解光波导技术，我们需要从以下几个方面介绍其基础知识。

一、光波导技术的基本概念光波导是指一种能够约束和引导光波在特定方向传播的光学结构。

根据波导结构和传输模式的不同，光波导可分为多种类型，如单模光纤、多模光纤、平面光波导等。

光波导技术的核心是利用光在介质中的传播特性，实现光信号的高效传输和精确控制。

二、光波导技术的理论基础光波导技术的理论基础主要包括几何光学、波动光学和电磁场理论。

其中，几何光学主要研究光波在光学结构中的传播规律；波动光学则关注光的传播特性，如相位、幅度等；电磁场理论则从电磁场的角度分析光波导中的光信号传输。

通过这些理论，我们可以深入理解光波导的传输特性、模式耦合、双折射现象等基本概念。

三、光波导技术的应用领域光波导技术在多个领域发挥着重要作用，主要包括以下应用领域：1.光通信：光波导技术是光纤通信的核心技术，实现了光信号在光纤中的高效传输，极大地提高了通信速率和传输距离。

2.光传感：光波导技术在光学传感器中有着广泛应用，如光纤传感器、平面光波导传感器等，可实现对温度、压力、位移等物理量的高精度检测。

3.光学显示：光波导技术在光学显示领域也具有重要应用，如光波导显示器、光波导投影仪等，能够实现高清晰度、高亮度的显示效果。

4.其他领域：光波导技术还在光学成像、光能传输、生物医学等领域具有潜在应用。

四、光波导技术的发展趋势随着科技的不断发展，光波导技术在理论研究和应用领域都取得了显著进展。

未来，光波导技术的发展趋势主要体现在以下几个方面：1.更高效的光波导传输技术：通过优化波导结构、提高材料性能等手段，进一步提高光波导的传输效率和带宽。

简明光波导模式理论光波导模式理论是光学领域中的重要理论之一，它主要研究光在波导结构中的传播模式和特性。

在本文中，我们将简要介绍光波导模式理论的基本概念、原理、种类和特点，以及在光电子学、光通信等领域的应用，并分析其优缺点及改进方向。

1、光波导模式理论的基本概念和原理光波导模式理论主要研究光在波导结构中的传播模式和特性。

波导结构是指能够约束和引导光波传播的介质层或光纤。

根据麦克斯韦方程组和波动光学理论，光波导模式理论可描述为在波导结构中传播的光波的电磁场分布和传播常数之间的关系。

在光波导中，光波的电磁场分布在横向和纵向两个方向上，因此光波导模式理论包括横向模态和纵向模态。

横向模态是指光波在波导结构横截面上的场分布，它包括多种模式，如基模、高阶模、辐射模等。

纵向模态是指光波在波导结构长度方向上的场分布，它描述了光波的传播行为，包括相速度、群速度、衰减等参数。

2、光波导模式的种类和特点根据光波在波导结构中的传播特性和横向模态，光波导模式可分为多种类型。

其中，常见的类型包括：(1)基模（Fundamental Mode）：基模是波导结构中最基本的横向模态，它的场分布具有对称性，并且在横向方向上具有最小的光强分布。

基模的传播常数较小，具有最小的衰减系数。

(2)高阶模（Higher-order Mode）：高阶模是波导结构中除基模以外的其他模态，它的场分布具有非对称性，并且在横向方向上具有较大的光强分布。

高阶模的传播常数较大，具有较大的衰减系数。

(3)辐射模（Radiation Mode）：辐射模是波导结构中不限制光波传播的模态，它的场分布不受波导结构的限制，并且可以向外部辐射能量。

辐射模的传播常数最小，衰减系数也最小。

3、光波导模式在光电子学、光通信等领域的应用光波导模式理论在光电子学、光通信等领域具有广泛的应用价值。

例如，在光电子器件方面，光波导模式理论可用于分析器件的性能和使用条件。

在光纤通信方面，光波导模式理论可用于研究光的传输和信号处理。

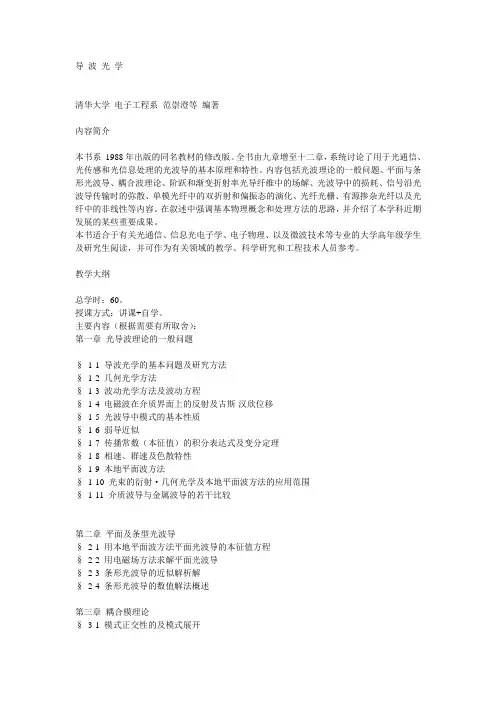

导波光学清华大学电子工程系范崇澄等编著内容简介本书系1988年出版的同名教材的修改版。

全书由九章增至十二章，系统讨论了用于光通信、光传感和光信息处理的光波导的基本原理和特性。

内容包括光波理论的一般问题、平面与条形光波导、耦合波理论、阶跃和渐变折射率光导纤维中的场解、光波导中的损耗、信号沿光波导传输时的弥散、单模光纤中的双折射和偏振态的演化、光纤光栅、有源掺杂光纤以及光纤中的非线性等内容。

在叙述中强调基本物理概念和处理方法的思路，并介绍了本学科近期发展的某些重要成果。

本书适合于有关光通信、信息光电子学、电子物理、以及微波技术等专业的大学高年级学生及研究生阅读，并可作为有关领域的教学、科学研究和工程技术人员参考。

教学大纲总学时：60。

授课方式：讲课+自学。

主要内容（根据需要有所取舍）：第一章光导波理论的一般问题§1-1 导波光学的基本问题及研究方法§1-2 几何光学方法§1-3 波动光学方法及波动方程§1-4 电磁波在介质界面上的反射及古斯-汉欣位移§1-5 光波导中模式的基本性质§1-6 弱导近似§1-7 传播常数（本征值）的积分表达式及变分定理§1-8 相速、群速及色散特性§1-9 本地平面波方法§1-10 光束的衍射·几何光学及本地平面波方法的应用范围§1-11 介质波导与金属波导的若干比较第二章平面及条型光波导§2-1 用本地平面波方法平面光波导的本征值方程§2-2 用电磁场方法求解平面光波导§2-3 条形光波导的近似解析解§2-4 条形光波导的数值解法概述第三章耦合模理论§3-1 模式正交性的及模式展开§3-2 导波模式的激励§3-3 耦合模方程及耦合系数§3-4 耦合模理论的局限及其改进第四章导波光束的调制§4-1 光波调制的一般概念§4-2 晶体的电-光特性§4-3 光波导的电-光调制§4-4 定向耦合型调制器/开关第五章阶跃折射率光纤中的场解§5-1 数学模型及波动方程的解§5-2 模式分类准则及模式场图(本征函数)§5-3 导波模的色散特性及U值的上、下限§5-4 色散特性的进一步简化§5-5 弱导光纤中场的标量近似解—线偏振模§5-6 平均功率与功率密度§5-7 模式场的本地平面波描述第六章渐变折射率弱导光纤中的场解§6-1 无界抛物线折射率弱导光纤中场的解析解§6-2 WKB法求解导波模的本征函数及本征值§6-3 模式容积及主模式号·泄漏模§6-4 单模光纤的近似解法（一）——高斯近似§6-5 单模光纤的近似解法(二) -- 等效阶跃光纤近似（ESF）§6-6 单模光纤的近似解法(三) - 矩等效阶跃折射率近似及其改进§6-7 单模光纤的模场半径§6-8 单模光纤的截止波长第七章光波导中的传输损耗§7-1 损耗起因和损耗谱§7-2 本征吸收及瑞利散射损耗§7-3 杂质吸收§7-4 弯曲损耗§7-5 弯曲过渡损耗§7-6 连接损耗第八章信号沿线性光波导传输时的畸变§8-1 脉冲沿线性光波导传输时畸变的起因及描述方法§8-2 材料色散§8-3 g型多模光纤的模间弥散§8-4 单模光纤的色散§8-5 单模光纤的色散对系统色散的影响§8-6 新型石英系光纤第九章单模光波导中的双折射及偏振态的演化§9-1 双折射现象及其意义§9-2 双折射光纤的参数及其分类§9-3 光纤中的线双折射§9-4 光纤中的圆双折射§9-5 偏振态沿光纤的演化（一）—琼斯矩阵法§9-6 单模光纤中偏振态的演化(二)—邦加球法§9-7 偏振模色散在邦加球上的描述第十章光纤光栅§10-1 概述§10-2光纤布拉格光栅(FBG)的基本原理、结构和分析方法§10-3 常见的FBG§10-4 采样布拉格光栅(SBG)§10-5 长周期光纤光栅第十一章掺铒光纤放大器§11-1 引言§11-2 掺铒光纤放大器的基本工作原理与特性§11-3 EDFA内部物理过程的进一步讨论和Giles参数§11-4 EDFA的稳态工作特性§11-5 EDFA中的增益瞬态过程§11-6 EDFA的设计原则第十二章光纤中的非线性效应§12-1 引言§12-2 光纤中的非线性薛定鄂方程§12-3 光纤中的受激散射§12-4 光纤中的四波混频效应§12-5 自相位调制（SPM）§12-6 非线性色散光纤中信道内的噪声演化与调制不稳定性§12-7 信道间的串扰噪声：互相位调制(XPM)和受激拉曼散射(SRS) 结语。

光波导理论与技术一、课程说明课程编号：140514Z10课程名称：光波导理论与技术/ Light Waveguide theory and Technology课程类别：专业教育课程学时/学分：32/2先修课程：大学物理、高等数学、激光原理等适用专业：光电信息科学与工程专业学生教材、教学参考书：1. 张民编. 光波导理论简明教程. 北京:北京邮电大学出版社.2011年；2. 马春生主编. 光波导器件设计与模拟. 北京:高等教育出版社. 2012年。

二、课程设置的目的意义光波导技术是光电信息科学与工程专业本科生的专业选修课。

本课程的目的是让学生了解和部分掌握光波导分析的基本方法以及光波导模式理论及色散理论在光波导器件、有源及无源器件等领域的重要应用。

为后续的专业课程提供有力的工具。

三、课程的基本要求本课程要求学生掌握光纤通信的基本概念，基本理论和基本技术；了深刻理解和熟练掌握光纤的波动理论；了解光缆的结构及分类；理解无源光器件的概念及工作特点；掌握光源的发光原理和发光特性。

四、教学内容、重点难点及教学设计五、实践教学内容和基本要求六、考核方式及成绩评定根据课程类型、课程性质、课程内容及特点，确定适合的考核内容、考核方式及成绩评定。

考核内容重点考核学生获取知识的能力、应用所学知识分析问题和解决问题能力、实践动手能力和创新能力等；考核方式采用多种形式（笔试、口试、答辩、测验、论文等）、多个阶段（平时测试、作业测评、课外阅读、社会实践、期末考核等）、多种类型（作品、课堂实训、课堂讨论、社会调查、竞赛等）等全过程的考核；成绩评定加大过程考核及阶段性考核成绩比例（原则上大于40%），减少期末成绩的占分比例。

本门课程平时过程考核占50%，期末考七、大纲主撰写人：大纲审核人：。

研究生课程作业封面课程名称：光波导技术基础学生姓名：王斌学号：sc12038069 年级：2012级刚开始接触光波导，在前两节课中，通过老师的讲解对光波导的理论进行了简单的了解。

在课后的时间中，查阅相关的文献，对光波导领域中，波导激光器和集成光学的内容挺感兴趣。

查阅了几篇文献，通过读文献，对波导激光器和集成光学有了一点基本的了解。

这里，写一下感兴趣的综述，作为读文献的收获。

我的了解比较浅显，没能很深入，还需要进一步的进行学习和研究。

光波导技术及涉及到的波导激光器一些综述1.波导的基本介绍波导作为信号传播的通道和器件的连接装置，是集成光学的重要组成部分，大多数的集成光学元件都是以波导为基础的。

波导从结构上来讲，是一个被低折射率介质包围的高折射率区域，基于全反射原理光被限制在一个微米量级的传输区域内。

通过上了两次课，老师的讲解，对波导的基本的知识，也有了大概的了解和理解，还在学习中。

这里就不再进行介绍了，在课余时间对理论知识看了一些。

1.1 波导的结构和分类波导是一个高折射率的区域，它的四周的介质低于内部的折射率，以满足全反射的条件。

光通过在这种满足全反射条件的介质中传播，发生全反射以“z”字型来传播。

根据对光维数限制的情况，波导可以分类为一维波导和二维波导。

一维波导又称平面波导（如下图a所示），一维波导是由表面覆盖层、波导层、基质层三层折射率不同的介质层构成，满足全反射的折射率条件，覆盖层和衬底层的厚度比波导层的厚度要大的多，光线只受垂直方向（x）的限制。

二维波导是对腔内的光线进行x和z方向限制的波导。

根据波导四周的介质情况，又可以分类为脊型波导、埋层型波导和表面型波导（如上图b所示）。

其中，埋层型波导和表面型波导就是传统意义的条形波导。

有三个面与空气介质相接触，与基质材料相接触的有一个面，这种波导结构是脊型波导。

其中，不和空气介质相接触，只和基质介质接触的波导结构，是埋层型波导。

在基质材料之中制备波导，但是只有一个面与空气相接触的波导结构，是表面型波导。

光波导1.集成光学：1)按集成的方式划分：个数集成和功能集成;2）按集成的类型划分：光子集成回路（PIC ）和光电子集成回路（OEIC ）；3）按集成的技术途径划分：单片集成和混合集成；按研究内容划分：导波光学和集成光路。

2.纤维光学（圆波导）和集成光学（平板波导、条形波导）是导波光学的两大分支。

3.传播常数β和有效折射率N=β/k 0=n 1sinθ是研究平板波导的重要参数。

4.平板波导的两种基本模式：TE 模：E y ，H x ，H z ；TM 模：H y ，E x ，E z 。

5.对称平板光波导中，基模无论如何都不截止；非对称的基模可能截止。

6.对于非对称波导，随着波长的增大，波导层厚度的减小，同阶数的TM 模先截止；对于对称波导，同阶数的TE 和TM 模一起截止。

7、一个平板光波导的波导层、衬底层和覆盖层折射率分别为1n 、2n 和3n ，若在波长λ下保持单模传输，波导层的厚度d 应在什么范围内选取？答案：单模传输的前提条件是非对称波导。

截止厚度计算式()()TE TE c TM TM c m d n n m d n n 22122212arctan 2arctan 2παλππαλπ⎧⎡⎤+⎣⎦⎪=⎪-⎪⎨⎡⎤⎪+⎣⎦⎪=⎪-⎩ 其中TE TM n n n n n n n n n n 2223221242223122312αα⎧-=⎪-⎪⎨⎛⎫-⎪= ⎪⎪-⎝⎭⎩ 所以TE c n n n n d n n 0222322122212arctan 2λπ⎛⎫- ⎪ ⎪-⎝⎭=-，TE c n n n n d n n 1222322122212arctan 2λππ⎡⎤⎛⎫-⎢⎥+ ⎪ ⎪-⎢⎥⎝⎭⎣⎦=-， TM c n n n n n n d n n 0222231223122212arctan 2λπ⎡⎤⎛⎫-⎢⎥ ⎪-⎢⎥⎝⎭⎣⎦=- 单模传输条件TE TE c c TM c d d d d d 010⎧<<⎪⎨<⎪⎩因为TE TM c cd d 00<并且TM TE c c d d 01< 所以波导层厚度的取值范围为TE TM cc d d d 00<< 即n n n n n n n n n n d n n n n 222222312322223121222221212arctan arctan 22λλππ⎡⎤⎛⎫⎛⎫--⎢⎥ ⎪ ⎪ ⎪--⎢⎥⎝⎭⎝⎭⎣⎦<<--8、一个平板光波导的波导层、衬底层和覆盖层折射率分别为1n 、2n 和3n ，波导层的厚度为d ，若只让0TE 模传输，波长λ应在什么范围内选取？答案：单模传输的前提条件是非对称波导。
