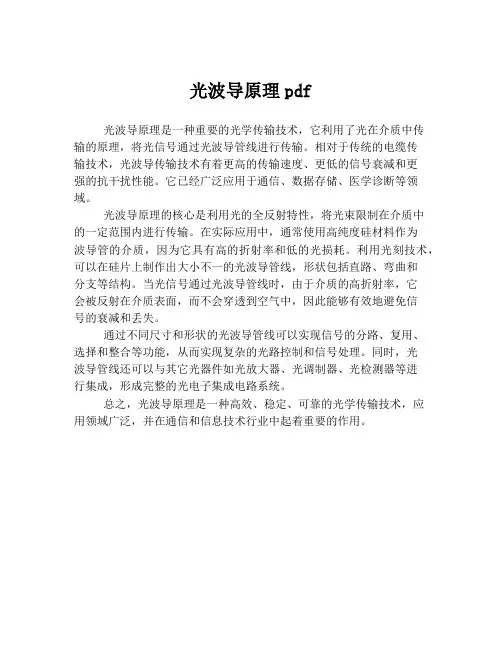

光波导原理是一种重要的光学传输技术，它利用了光在介质中传
输的原理，将光信号通过光波导管线进行传输。
相对于传统的电缆传
输技术，光波导传输技术有着更高的传输速度、更低的信号衰减和更
强的抗干扰性能。
它已经广泛应用于通信、数据存储、医学诊断等领域。
光波导原理的核心是利用光的全反射特性，将光束限制在介质中
的一定范围内进行传输。
在实际应用中，通常使用高纯度硅材料作为
波导管的介质，因为它具有高的折射率和低的光损耗。
利用光刻技术，可以在硅片上制作出大小不一的光波导管线，形状包括直路、弯曲和
分支等结构。
当光信号通过光波导管线时，由于介质的高折射率，它
会被反射在介质表面，而不会穿透到空气中，因此能够有效地避免信
号的衰减和丢失。
通过不同尺寸和形状的光波导管线可以实现信号的分路、复用、
选择和整合等功能，从而实现复杂的光路控制和信号处理。
同时，光
波导管线还可以与其它光器件如光放大器、光调制器、光检测器等进
行集成，形成完整的光电子集成电路系统。
总之，光波导原理是一种高效、稳定、可靠的光学传输技术，应
用领域广泛，并在通信和信息技术行业中起着重要的作用。

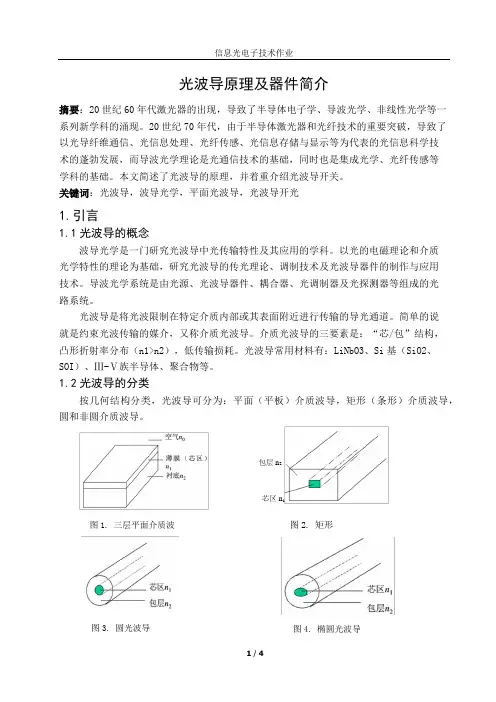

包层n 2 芯区n 1 图1. 三层平面介质波导 图2. 矩形波导 图3. 圆光波导图4. 椭圆光波导光波导原理及器件简介摘要：20世纪60年代激光器的出现，导致了半导体电子学、导波光学、非线性光学等一系列新学科的涌现。
20世纪70年代，由于半导体激光器和光纤技术的重要突破，导致了以光导纤维通信、光信息处理、光纤传感、光信息存储与显示等为代表的光信息科学技术的蓬勃发展，而导波光学理论是光通信技术的基础，同时也是集成光学、光纤传感等学科的基础。
本文简述了光波导的原理，并着重介绍光波导开关。
关键词：光波导，波导光学，平面光波导，光波导开光1.引言1.1光波导的概念波导光学是一门研究光波导中光传输特性及其应用的学科。
以光的电磁理论和介质光学特性的理论为基础，研究光波导的传光理论、调制技术及光波导器件的制作与应用技术。
导波光学系统是由光源、光波导器件、耦合器、光调制器及光探测器等组成的光路系统。
光波导是将光波限制在特定介质内部或其表面附近进行传输的导光通道。
简单的说就是约束光波传输的媒介，又称介质光波导。
介质光波导的三要素是：“芯/包”结构，凸形折射率分布（n1>n2），低传输损耗。
光波导常用材料有：LiNbO3、Si 基（SiO2、SOI ）、Ⅲ-Ⅴ族半导体、聚合物等。
1.2光波导的分类按几何结构分类，光波导可分为：平面（平板）介质波导，矩形（条形）介质波导，圆和非圆介质波导。
按波导折射率在空间的分布分类，光波导可分为：非线性光波导（n=n(x,y,z,E)），线性光波导（n=n(x,y,z)）。
线性光波导又可分为：纵向均匀（正规）光波导（n=n(x,y)），纵向均匀（正规）光波导（n=n(x,y)）。
2.光波导的原理简介一种为大家所熟知的介质光波导就是通常具有圆形截面的光导纤维，简称为光纤。
然而，集成光学所注重的光波导往往是平面薄膜所构成的平板波导和条形波导，这里，我只讨论平面光波导。
最简单的平板波导由三层材料所构成，中间一层是折射率为 n1的波导薄膜，它沉积在折射率为 n2的基底上，薄膜上面是折射率为 n3的覆盖层，一般都为空气。
光波导原理
《光波导原理》
一、什么是光波导？
光波导是一种在光学和通信领域彻底改变了传输和传输的结构
的新型光纤，它具有非常宽的带宽，可以传输大量的经济实用的信息，是一种极具有应用前景的新型光纤。
二、光波导的结构
光波导是一种结构特殊的光纤，其基本结构包括：一个芯线和外面的聚合物层，两者夹在一起，芯线由透明的垫片和特殊折射率的金属包围，它可以导入和导出光，其基本原理是以一种精确的半径折射的金属结构将光纤管内的激光光从外部引入到管内，并可以在芯线的内部传播。
三、光波导的优点
1、光波导具有非常宽的带宽，可以传输大量的经济实用的信息。
2、由于金属结构的折射率可以很好地抑制外部干扰，它可以保证传输数据的稳定性。
3、它可以有效地减少传输信息需要的光纤的数量，因此可以节省建设成本。
4、由于光波导只需要很少的维护，使用寿命比传统光纤更长久。
四、光波导的应用
光波导的应用非常广泛，主要用于移动通信、数据传输、电缆系统等。
它可以将高清的视频信号、音频信号、电脑数据以及其他类型
的信号传输到不同的地方。
而且它可以在相同的线路上传输多种不同类型的信号，可以同时传输多路信息，可以有效地提高信息传输效率。
简明光波导模式理论光波导模式理论是光学领域中的重要理论之一，它主要研究光在波导结构中的传播模式和特性。
在本文中，我们将简要介绍光波导模式理论的基本概念、原理、种类和特点，以及在光电子学、光通信等领域的应用，并分析其优缺点及改进方向。
1、光波导模式理论的基本概念和原理光波导模式理论主要研究光在波导结构中的传播模式和特性。
波导结构是指能够约束和引导光波传播的介质层或光纤。
根据麦克斯韦方程组和波动光学理论，光波导模式理论可描述为在波导结构中传播的光波的电磁场分布和传播常数之间的关系。
在光波导中，光波的电磁场分布在横向和纵向两个方向上，因此光波导模式理论包括横向模态和纵向模态。
横向模态是指光波在波导结构横截面上的场分布，它包括多种模式，如基模、高阶模、辐射模等。
纵向模态是指光波在波导结构长度方向上的场分布，它描述了光波的传播行为，包括相速度、群速度、衰减等参数。
2、光波导模式的种类和特点根据光波在波导结构中的传播特性和横向模态，光波导模式可分为多种类型。
其中，常见的类型包括：(1)基模（Fundamental Mode）：基模是波导结构中最基本的横向模态，它的场分布具有对称性，并且在横向方向上具有最小的光强分布。
基模的传播常数较小，具有最小的衰减系数。
(2)高阶模（Higher-order Mode）：高阶模是波导结构中除基模以外的其他模态，它的场分布具有非对称性，并且在横向方向上具有较大的光强分布。
高阶模的传播常数较大，具有较大的衰减系数。
(3)辐射模（Radiation Mode）：辐射模是波导结构中不限制光波传播的模态，它的场分布不受波导结构的限制，并且可以向外部辐射能量。
辐射模的传播常数最小，衰减系数也最小。
3、光波导模式在光电子学、光通信等领域的应用光波导模式理论在光电子学、光通信等领域具有广泛的应用价值。
例如，在光电子器件方面，光波导模式理论可用于分析器件的性能和使用条件。
在光纤通信方面，光波导模式理论可用于研究光的传输和信号处理。
