光波导理论与技术

光波导的理论以及制备方法介绍光波导是一种通过光信号的传导来实现信息交互的技术。

它是利用光在介质中的传播特性来实现光的传输和调控的一种器件。

光波导已经成为现代通信、光电子技术和光器件研究领域中不可或缺的一部分。

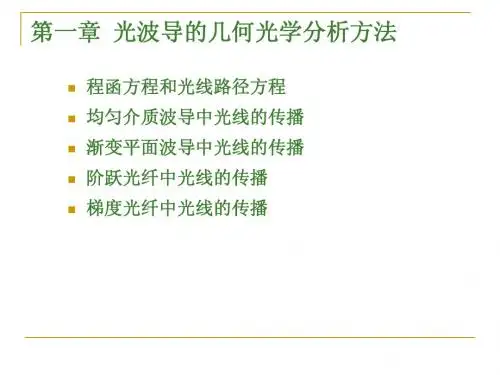

光波导的理论基础是基于光在介质中的传播原理。

当光束通过介质分界面时，会产生折射现象。

这种折射现象可以用斯涅尔定律来描述，即入射角与折射角之间的正弦比等于两种介质的折射率之比。

光波导利用不同折射率的介质之间的折射现象，将光束从一种介质中导入到具有更高折射率的介质中，并通过光束的反射、折射和散射等效应，使光能够在介质中传播和传输。

制备光波导的方法有多种，包括经典的物理刻蚀法、化学沉积法、水热法等，以及现代的微电子加工技术和激光加工技术等。

下面将介绍几种常见的制备方法：1.光刻法：光刻法是一种常见的光波导制备方法。

它利用光刻胶的光敏性，通过光学曝光和显影，将需要刻蚀的部分暴露出来，然后使用物理或化学刻蚀方法将暴露的部分去除，从而形成光波导的结构。

2.离子注入法：离子注入法是一种通过离子注入技术来改变材料的折射率分布，从而形成光波导结构的方法。

它通过在材料表面注入高能离子，改变材料的折射率，并形成光波导结构。

3.RF磁控溅射法：RF磁控溅射法是一种通过溅射技术制备光波导的方法。

它利用高频电场对目标材料进行离子化，然后通过磁场聚焦离子束，使其瞄准到底片上，从而形成光波导结构。

4.激光加工法：激光加工法是一种利用激光器对材料进行加工的方法。

它通过调节激光的功率、扫描速度和扫描路径等参数，实现对光波导结构的制备。

激光加工法不仅可以实现直写制备光波导，还可以实现二光子聚焦制备光波导。

除了上述方法外，还有其他一些新型的制备光波导的方法，例如自组装法、溶胶-凝胶法、光聚合法等。

这些方法在光波导的制备中发挥着重要的作用，并为光波导的研究和应用提供了更多的可能性。

总之，光波导是一种基于光的传导原理来实现光信号传输和调控的技术。

光波导理论与技术一、课程说明课程编号：140514Z10课程名称：光波导理论与技术/ Light Waveguide theory and Technology课程类别：专业教育课程学时/学分：32/2先修课程：大学物理、高等数学、激光原理等适用专业：光电信息科学与工程专业学生教材、教学参考书：1. 张民编. 光波导理论简明教程. 北京:北京邮电大学出版社.2011年；2. 马春生主编. 光波导器件设计与模拟. 北京:高等教育出版社. 2012年。

二、课程设置的目的意义光波导技术是光电信息科学与工程专业本科生的专业选修课。

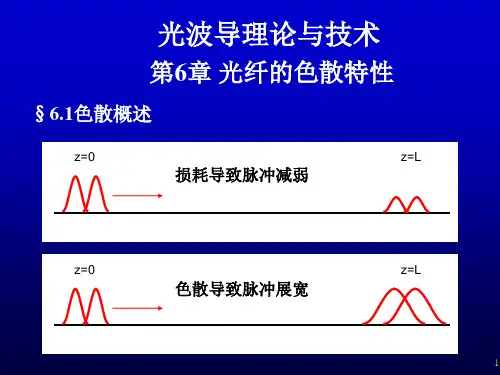

本课程的目的是让学生了解和部分掌握光波导分析的基本方法以及光波导模式理论及色散理论在光波导器件、有源及无源器件等领域的重要应用。

为后续的专业课程提供有力的工具。

三、课程的基本要求本课程要求学生掌握光纤通信的基本概念，基本理论和基本技术；了深刻理解和熟练掌握光纤的波动理论；了解光缆的结构及分类；理解无源光器件的概念及工作特点；掌握光源的发光原理和发光特性。

四、教学内容、重点难点及教学设计五、实践教学内容和基本要求六、考核方式及成绩评定根据课程类型、课程性质、课程内容及特点，确定适合的考核内容、考核方式及成绩评定。

考核内容重点考核学生获取知识的能力、应用所学知识分析问题和解决问题能力、实践动手能力和创新能力等；考核方式采用多种形式（笔试、口试、答辩、测验、论文等）、多个阶段（平时测试、作业测评、课外阅读、社会实践、期末考核等）、多种类型（作品、课堂实训、课堂讨论、社会调查、竞赛等）等全过程的考核；成绩评定加大过程考核及阶段性考核成绩比例（原则上大于40%），减少期末成绩的占分比例。

本门课程平时过程考核占50%，期末考七、大纲主撰写人：大纲审核人：。

光波导1.集成光学：1)按集成的方式划分：个数集成和功能集成;2）按集成的类型划分：光子集成回路（PIC ）和光电子集成回路（OEIC ）；3）按集成的技术途径划分：单片集成和混合集成；按研究内容划分：导波光学和集成光路。

2.纤维光学（圆波导）和集成光学（平板波导、条形波导）是导波光学的两大分支。

3.传播常数β和有效折射率N=β/k 0=n 1sinθ是研究平板波导的重要参数。

4.平板波导的两种基本模式：TE 模：E y ，H x ，H z ；TM 模：H y ，E x ，E z 。

5.对称平板光波导中，基模无论如何都不截止；非对称的基模可能截止。

6.对于非对称波导，随着波长的增大，波导层厚度的减小，同阶数的TM 模先截止；对于对称波导，同阶数的TE 和TM 模一起截止。

7、一个平板光波导的波导层、衬底层和覆盖层折射率分别为1n 、2n 和3n ，若在波长λ下保持单模传输，波导层的厚度d 应在什么范围内选取？答案：单模传输的前提条件是非对称波导。

截止厚度计算式()()TE TE c TM TM c m d n n m d n n 22122212arctan 2arctan 2παλππαλπ⎧⎡⎤+⎣⎦⎪=⎪-⎪⎨⎡⎤⎪+⎣⎦⎪=⎪-⎩ 其中TE TM n n n n n n n n n n 2223221242223122312αα⎧-=⎪-⎪⎨⎛⎫-⎪= ⎪⎪-⎝⎭⎩ 所以TE c n n n n d n n 0222322122212arctan 2λπ⎛⎫- ⎪ ⎪-⎝⎭=-，TE c n n n n d n n 1222322122212arctan 2λππ⎡⎤⎛⎫-⎢⎥+ ⎪ ⎪-⎢⎥⎝⎭⎣⎦=-， TM c n n n n n n d n n 0222231223122212arctan 2λπ⎡⎤⎛⎫-⎢⎥ ⎪-⎢⎥⎝⎭⎣⎦=- 单模传输条件TE TE c c TM c d d d d d 010⎧<<⎪⎨<⎪⎩因为TE TM c cd d 00<并且TM TE c c d d 01< 所以波导层厚度的取值范围为TE TM cc d d d 00<< 即n n n n n n n n n n d n n n n 222222312322223121222221212arctan arctan 22λλππ⎡⎤⎛⎫⎛⎫--⎢⎥ ⎪ ⎪ ⎪--⎢⎥⎝⎭⎝⎭⎣⎦<<--8、一个平板光波导的波导层、衬底层和覆盖层折射率分别为1n 、2n 和3n ，波导层的厚度为d ，若只让0TE 模传输，波长λ应在什么范围内选取？答案：单模传输的前提条件是非对称波导。
