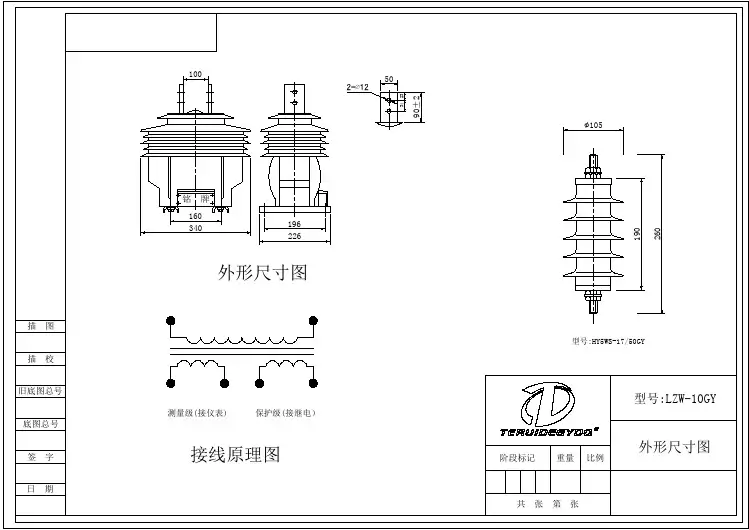

10KV户外电流互感器尺寸图

由于电流互感器的二次电流为标准 值(5A或1A)，故其容量也常用额定 二次阻抗来表示。
20
（2）一次回路额定电压和额定电流的选择 额定电压选择条件：UN≥UNS 额定电流选择条件：I1N ≥ Imax
（3）准确级和额定容量的选择 为了保证测量仪表的准确度，电流互感器的准确
级不得低于所供测量仪表的准确级。
29
②相位误差 二次电流I2旋转180°后与一次电流I1的夹角称为角误 差，并规定旋转180 °的二次电流超前于一次电流时 为正值，反之为负值。 电流互感器产生误差的根本原因是因为有励磁电流的 存在，所以在制造上要采用高导磁性材料。
30
7、电流互感器的工作状态
（1）正常工作时，二次回路近似于短路状态
荷变化范围内，负荷功率因数为额定值时，电压误差 的最大值。 准确级有0.2级、0.5级、1级、3级。 （2）额定容量
额定容量是指对应于最高准确级的容量。
48
电压互感器二次侧不能短路的原因：
电压互感器一、二次侧都工作在并联状态，正 常工作时二次电流很小，近似于开路，所以二次 线圈导体截面较小。
当二次侧发生短路，流过短路电流时将会烧毁 电压互感器。
39
电压互感器的接线方式
(5)三相五柱式电压互感器三绕组接法
应用最广泛！
KV
二次侧yn接法可用来测量线电 压、相电压及接电度表和功率表， 另一个二次辅助线圈接成开口三 角形，用来测量零序电压值。
VVV
40
电压互感器选择
3）按照环境条件选型 按照安装地点分：屋内型、屋外型； 按照相数分为：单相、三相（20kV以下才有）； 按照绝缘方式分： 浇铸式、油浸式；
第4章 供配电系统电气设备的选择
第4章 供配电系统电气设备的选择

1X300/53X400/5脱扣器瞬时(A)4*In电流互感器变比型 号 规 格(mm)柜宽 柜深电缆(母线槽) 备 注需用系数计算电流(A)刀开关型号断路器型号(DZ20Y- /3300)脱扣器长延时(A)(A)脱扣器额定电流HA1-630/3P350630脱扣器短延时(A)2*In功率因数低压柜编号低压柜型号 用 途回路编号受电安装容量(kW)K1电缆下出线GZL-非标1P3AAA0.40/0.23kVTMY-4*(40*5)准配置标无功补偿1P4120kVar(8 )组KHD13B-400/31TMY-4*（50*5）400/53P-1HXGN17-12-17改进线柜375*900*1800TMY-3*(60*6)G1630A规 格20A高 压 开 关 柜 型 号变 压 器 容 量管 线 编 号负荷开关 LK-LBS要设主YJV22-10kV-3* mm2元 件 名 称/型 号熔 断 器 SFLAJ（A）避 雷 器 HY5WZ9-17/45接 地 开 关高 压 开 关 柜 用 途备 注元件外 型 尺 寸（宽*深*高）电 流 表 7L1-A电 流 互 感 器电 压 互 感 器指 示 灯 GSN10备一次侧HXGN17-12-13131数 量1G2高 压 开 关 柜 编 号~10kV额 定 电 压主 接 线 单 线 图375*900*1800规 格数 量S11-200kVA7050-40x5 10*In200160备用1P2S11-M-200kVA 10kV/0.4kV11.5A/288.7AGZL-非标GZL-非标说明:本次设计中的变压器容量、低压开关按业主要求进行选择AAAV0-450VWhVarh计量1P1GZL-非标300/53P-210*In2001253P-310*In2252253P-410*In出线柜318*15kVar东明站民南线南冲支线#17杆TMY-4*(40*5)备用

光伏发电30MWp工程110kV电流互感器技术规范书年月批准：审核：校核：编写：目录110 KV电流互感器供货需求表 (1)2项目概况 (2)3 项目建设环境条件 (2)4适用技术标准 (3)5技术要求 (4)5.2 结构与性能 (7)6供货范围 (7)7备品、备件及专用工具 (8)8包装、标识、运输 (8)8.1 基本要求 (8)装运标志 (8)8.2 特殊要求 (8)9技术服务 (8)9.1 设计资料要求 (8)9.2 制造厂工地代表要求 (10)9.3 在卖方工厂的检验和监造 (11)9.4 卖方负责的培训服务 (11)10质量保证和试验 (11)10.1 质量保证 (11)10.2 试验 (11)10.3 其它事项 (12)附录A投标人需填写的表格 (1)110 kV电流互感器供货需求表特别注意：(1)签协议时，需带上满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。

（2）升压站海拔为1160m，投标方应根据设备生产场所及试验场所对本招标设备的所有电气参数进行修正。

所有电气设备的绝缘水平、安全净距，包括带电体对地、带电体对接地体、相间、维护通道等距离均应根据《高压配电装置》规程的要求，按本工程海拔高度修正。

（3）投标方应根据设备安装所在地高海拔、多风沙、低气温、等环境因素，充分考虑元器件的绝缘水平、除湿、散热、通风、保温、防风沙等的设计。

1 总则(1)本规范书适用于光伏发电30MWp工程中126kV电流互感器设备。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2)本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

卖方应提供符合本规范书、国家相关标准和IEC标准的优质产品。

(3)本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。

(4)如果卖方没有以书面形式对规范书的条文提出异议，则认为卖方提供的产品完全符合本规范的要求。

ZL_DLYH0101.0510PCS-9250系列电子式电流电压互感器技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2型号和名称 (1)1.3引用标准 (2)1.4使用环境条件 (2)1.5主要技术参数 (2)2结构及工作原理 (4)2.1总体结构 (4)2.2电流传感器 (4)2.3电压传感器 (5)2.4数字变换器 (5)3外型尺寸及装配结构 (6)4与二次设备的接口 (8)5运输、安装及调试 (8)6维护 (9)PCS-9250系列电子式电流电压互感器技术和使用说明书1概述常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。

电子式互感器是仪用互感器的发展方向。

和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。

依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《PCS-9250系列/363kV GIS用组合型电子式电流电压互感器》项目。

1.1应用范围PCS-9250系列电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。

在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。

可用于户内及户外环境下。

目前，GIS中普遍采用铁芯式电流电压互感器，此类互感器存在动态范围小，在故障电流下易饱和，体积大，笨重，输出信号不能直接与数字化二次设备接口等缺点。
