零序电流互感器图文_民熔.一些重要的零功率变换器参数：变异能力精密限幅系数绝缘要求如何选择上述设置？在两种情况下选择变量：高电流接地系统和低电流接地系统高电流接地系统天啊低电流接地系统这是什么？大电流接地系统的特性：•高质量电流、零级换能器饱和、高二次输出电流和快速分离设备保护保护装置运行良好。

•不平衡电流更大，国家标准允许不平衡电流达到30%的水平名义上的应该考虑避免不对称的流动。

在这方面，设想了两种办法：•协调序列报告和调整保护机制的操作价值。

•统一设备操作条件和选择不同序列变量。

该装置统一操作条件并选择不同的顺序比。

目标：避免不对称电流的技术条件：Le=400AIBPH=30%Le=120A=ID=执行电流=5A Selection Ratio=50%Le=LD=200:510P5结果分析：最大不平衡电流120A，零阶第二输出3A，保护装置不移动。

单相接地、1000A质量电流、约25A次顺序输出、饱和度、瞬态装置跳跃。

统一零序变比，调节保护装置动作值。

目的：躲过不平衡电流技术条件：所有回路le=400~1000A Ibph=30%le=120~300A Id=装置动作电流1~10A可调选择统一变比=200：510P5 结果分析：最大不平衡电流300A，零序二次输出为7.5A，保护装置整定为 8A 不动作。

结论：这是最合理的解决方案，只需要注意保护装置的值范围。

该低电流接地系统通常在1A至10A之间具有低质量电流，因此，如果变化太大，则二次输出是低的，并且容易被干扰。

如果保护装置的起动电流较低，则可以选择50：1，100：1，100：5，150：5及以上，以及75：5，50：5，15：1，10：1，如果保护装置的起动电流较大，但优选地是集成电流，否则精确度较低。

例如，5a质量电流从100：5，0.25a不等，一般超过CSSA的起始电流，一般能够达到0.1a。

容量选项：1，具有CSSA等电子保护的电路阻抗，如果电缆容量大于1*1*0.2=0.2 OHM，容量为5*5*0.2=5VA，电缆容量大于1*1*0.2=0.2，就地安装在开关柜中，则电路阻抗可被忽略。

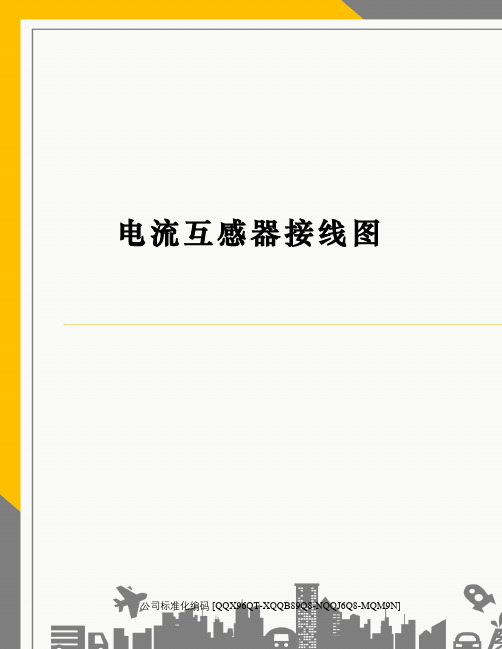

电流互感器接线图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

1普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

2穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

二电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

（三相完全星形电流互感器接线图）3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

两相差电流接线形式电流互感器接线图5.其它接线方式原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

零序电流互感器安装方法零序互感器一般指零序电流互感器电力行业使用的物品。

零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。

民熔零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流互感器10kV中性点经低电阻接地系统在全国大城市电网上普遍采用。

零序电流互感器变电站、开闭站10 kV 线路零序保护装置采用外附零序电流互感器'>电流互感器方式使用越来越多由于过去零序电流互感器'>电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。

本文介绍了有关零序电流互感器安装注意事项如下：零序电流互感器安装注意事项及电缆接地线方法，老电工分享，民熔变电站设施安装存在的问题(1)零序电流互感器'>电流互感器应装在开关柜底板上面，应有可靠的支架固定。

但有些厂家或施工单位将零序电流互感器'>电流互感器安装在开关柜底板下面的支架上更有甚者将零序电流互感器'>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

(2) 电缆终端头穿过外附零序电流互感器'>电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器'>电流互感器的相对位置不正确。

三芯电力电缆终端处的金属护层必须接地良好;塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器'>电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地(见图1);接地点在互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。

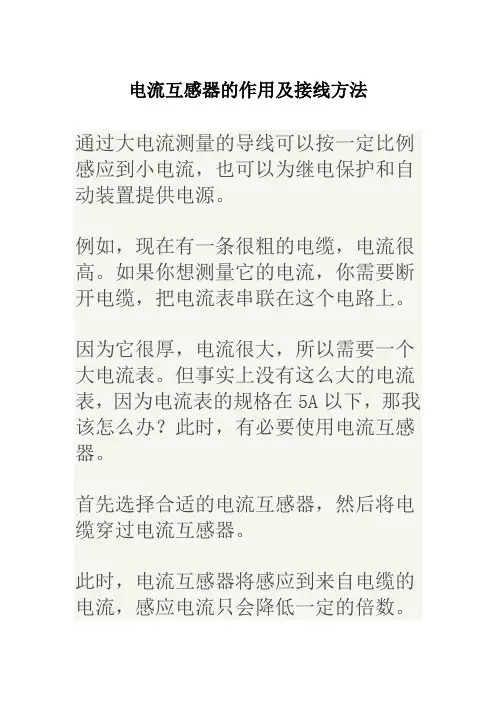

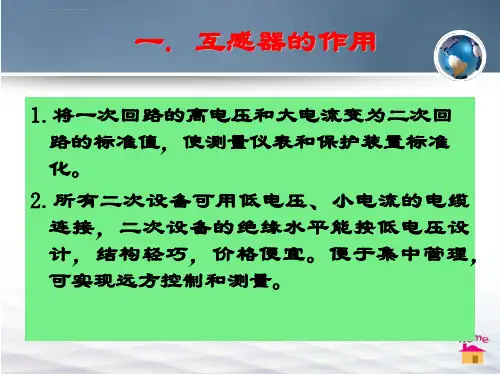

电流互感器的作用及接线方法通过大电流测量的导线可以按一定比例感应到小电流，也可以为继电保护和自动装置提供电源。

例如，现在有一条很粗的电缆，电流很高。

如果你想测量它的电流，你需要断开电缆，把电流表串联在这个电路上。

因为它很厚，电流很大，所以需要一个大电流表。

但事实上没有这么大的电流表，因为电流表的规格在5A以下，那我该怎么办？此时，有必要使用电流互感器。

首先选择合适的电流互感器，然后将电缆穿过电流互感器。

此时，电流互感器将感应到来自电缆的电流，感应电流只会降低一定的倍数。

将感应电流送入仪器进行测量，然后将测量结果乘以一定倍数，得到真实结果。

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

电流互感器一次侧电流从P1端子进入，从P2端子引出，即P1端子接电源侧，P2端子接负载侧。

电流互感器二次侧的电流从S1流出，进入电流表的正极端子。

电流表负端出来后，流入电流互感器二次端子S2。

原则上S2端子要求接地。

注：一些电流互感器为一次电流互感器，L1和L2电流互感器为标称电流互感器，K1和K2为二次电流互感器。

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

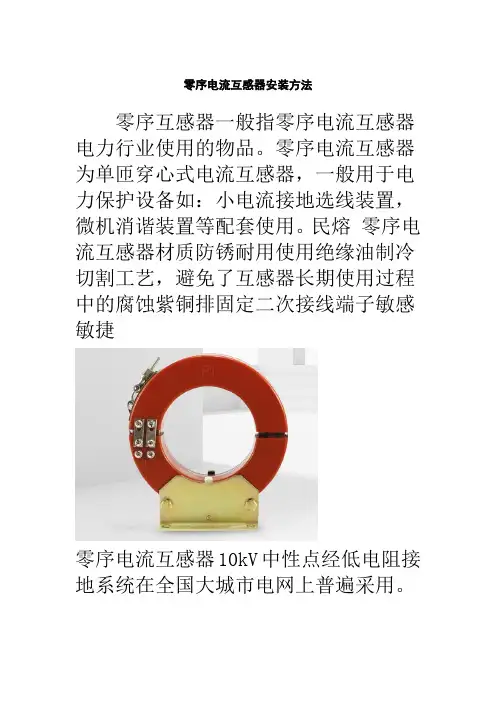

零序电流互感器安装方法零序互感器一般指零序电流互感器电力行业使用的物品。

零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。

民熔零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流互感器10kV中性点经低电阻接地系统在全国大城市电网上普遍采用。

零序电流互感器变电站、开闭站10 kV 线路零序保护装置采用外附零序电流互感器'>电流互感器方式使用越来越多由于过去零序电流互感器'>电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。

本文介绍了有关零序电流互感器安装注意事项如下：零序电流互感器安装注意事项及电缆接地线方法，老电工分享，民熔变电站设施安装存在的问题（1）零序电流互感器安装在开关柜底板上，并用可靠的支架固定。

但有些厂家或施工单位将零序电流互感器安装在开关柜底板下的支架上此外，零序电流互感器和电流互感器捆绑在电缆上，违反了全封闭开关柜的原理。

它既不安全又不防尘，也不小动物，留下许多隐患。

（2）电缆终端通过外部零序电流互感器后，电缆金属屏蔽接地线与外部零序电流互感器的相对位置不正确。

三芯电力电缆终端的金属护套必须接地良好；塑料电缆每相的铜屏蔽层和钢铠装层应焊接锡地线（油浸纸绝缘电缆的铅护套和铠装应与地线焊接）。

当电缆通过零序电流互感器（ZCT）时，电缆金属护套和地线应与地绝缘。

当电缆接地点（电缆接地线与电缆金属屏蔽层的焊接点）在变压器下方时，接地线应直接接地（见图1）；接地点在互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。

在检查中发现有些电缆接地线该穿零序电流互感器'>电流互感器时未穿，一些不该穿零序电流互感器'>电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。

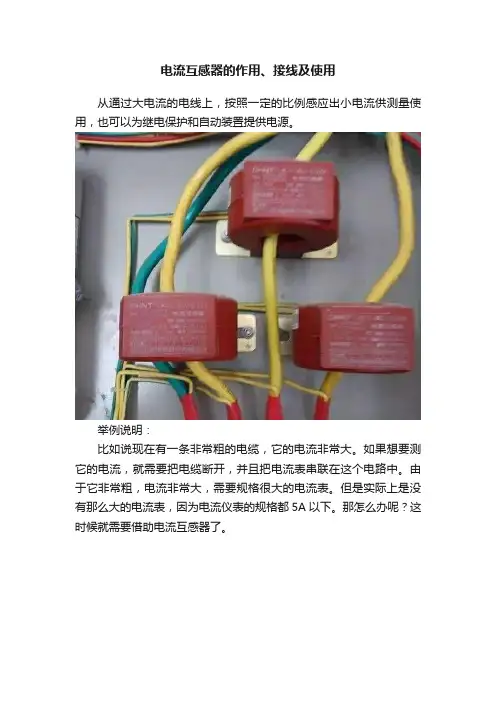

电流互感器的作用、接线及使用从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。

举例说明：比如说现在有一条非常粗的电缆，它的电流非常大。

如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。

由于它非常粗，电流非常大，需要规格很大的电流表。

但是实际上是没有那么大的电流表，因为电流仪表的规格都5A以下。

那怎么办呢？这时候就需要借助电流互感器了。

先选择合适的电流互感器，然后把电缆穿过电流互感器。

这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。

把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。

例如，现在需要要测一条电缆的电流大小。

首先把一条电缆穿过500/5的电流互感器（500/5实际上就是100倍），然后把电流互感器接上电流表，电流表测得结果为4A。

由此可以计算出电缆真实电流为4*100=400A。

接线如图：有些朋友可能说用钳表也可以达到这个目的，实际上钳表内部就有一个电流互感器，原理类似。

使用：1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联2）按被测电流大小，选择合适的变化，否则误差将增大。

同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。

电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危机工作人员的安全及仪表的绝缘性能。

另外，二次侧开路使E2达几百伏，一旦触及造成触电事故。

电流互感器的选择及应⽤（图⽂）民熔民熔电流互感器的选择及应⽤1额定⼀次电压和电流电流互眩器的额定⼀次电压应等于或⼤于回路的须定⼀次电压，绝缘⽔平应满⾜有关标准：电流互医器的额定⼀次电流（Im）应根据其所属⼀次设各的额定电流或最⼤⼯作电流选择，并应能承受该回路的额定连续热电流（I）、额定短时热电流（及动稳定电流（Iim）。
