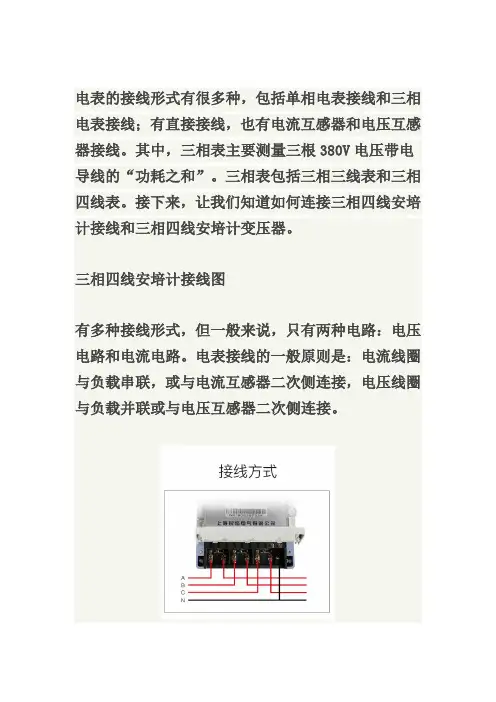

电表的接线形式有很多种，包括单相电表接线和三相电表接线；有直接接线，也有电流互感器和电压互感器接线。
其中，三相表主要测量三根380V电压带电导线的“功耗之和”。
三相表包括三相三线表和三相四线表。
接下来，让我们知道如何连接三相四线安培计接线和三相四线安培计变压器。
三相四线安培计接线图有多种接线形式，但一般来说，只有两种电路：电压电路和电流电路。
电表接线的一般原则是：电流线圈与负载串联，或与电流互感器二次侧连接，电压线圈与负载并联或与电压互感器二次侧连接。
三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。

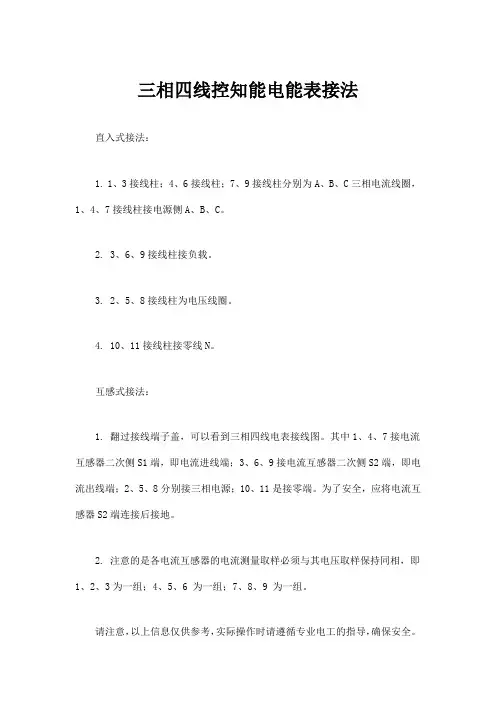

接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

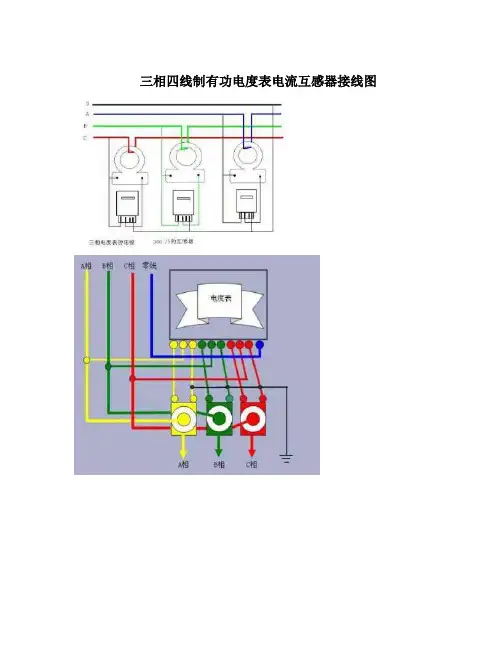

上图（右）为三相四线制有源安培计通过电流互感器连接，带电导线u、V、W分别与电流互感器一次侧第一端L1连接，一次侧L2端与负载连接，端子1，电度表的4、7分别与电流互感器二次侧的第一端K1相连，3、6、9号端子分别与二次侧的K2端相连，电流互感器的2、5、8号端子分别与电流互感器的第一端L1相连，拆下它们的连接件。
为保证安全，电流互感器二次侧K2单独接地。
右边的图是电路图的模拟演示。
请注意电流互感器和电流表之间的接线。
三相四线是什么一。
三相输电接线方式三相四线制是指a、B、C和N，其中N线是中性线，也称为零线。
N线设计为从380v相电压中获得220v 相电压。
在某些情况下，它还可以用于零序电流检测，从而监测三相电源的平衡。
a线为黄色，B线为蓝色，C线为红色，N线为棕色，PE线为黄绿色。
2。
单相三线，三相四线和三相五线有什么区别？单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相电表，主要计量的是220V电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。
