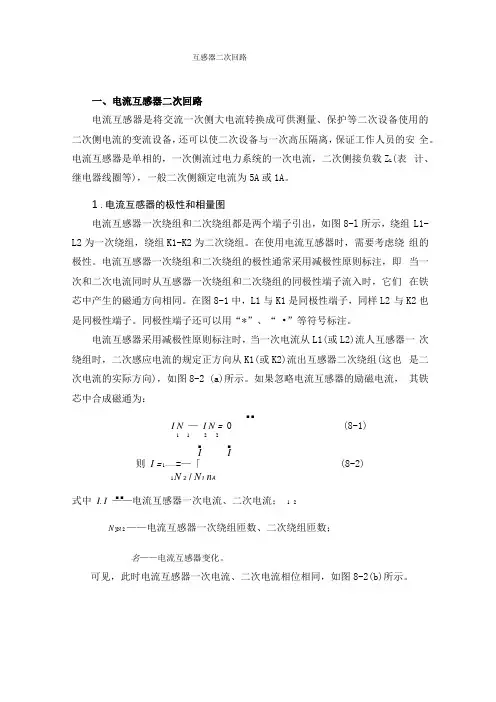

互感器二次回路
互感器二次回路一、电流互感器二次回路电流互感器是将交流一次侧大电流转换成可供测量、保护等二次设备使用的二次侧电流的变流设备，还可以使二次设备与一次高压隔离，保证工作人员的安全。
电流互感器是单相的，一次侧流过电力系统的一次电流，二次侧接负载Z L(表计、继电器线圈等)，一般二次侧额定电流为5A或1A。
1 .电流互感器的极性和相量图电流互感器一次绕组和二次绕组都是两个端子引出，如图8-l所示，绕组L1-L2为一次绕组，绕组K1-K2为二次绕组。
在使用电流互感器时，需要考虑绕组的极性。
电流互感器一次绕组和二次绕组的极性通常采用减极性原则标注，即当一次和二次电流同时从互感器一次绕组和二次绕组的同极性端子流入时，它们在铁芯中产生的磁通方向相同。
在图8-1中，L1与K1是同极性端子，同样L2 与K2也是同极性端子。
同极性端子还可以用“*”、“ •”等符号标注。
电流互感器采用减极性原则标注时，当一次电流从L1(或L2)流人互感器一次绕组时，二次感应电流的规定正方向从K1(或K2)流出互感器二次绕组(这也是二次电流的实际方向)，如图8-2 (a)所示。
如果忽略电流互感器的励磁电流，其铁芯中合成磁通为：■ ■I N—I N = 0 (8-1)1 12 2■■I I则I = 1——=—「(8-2)i N2/ N1n A■ ■式中I. I——电流互感器一次电流、二次电流； 1 2N ]N 2 ——电流互感器一次绕组匝数、二次绕组匝数；名——电流互感器变化。
可见，此时电流互感器一次电流、二次电流相位相同，如图8-2(b)所示。
2.电流互感器的接线方式电流互感器的接线方式指电流互感器二次数绕组与电流元件线圈之间的线 接方式。
常用的接线方式有三相完全星形接线、两相不完全星形接线、两相电流 差接线方式等。
例如用于电流保护的常用接线方式如图8-3所示。
图8-36）三相完全星形接线，三相都装有电流互感器以及相应的电流元件， ■■ ■ ■ . . 能够反应三相的电流，正常情况下中性线电流为I = I +1 +1 = 0 ；图8-3（2n a b c两相不完全星形接线，只有两相（一般是A 、C 相）装有电流互感器以及相应的 电流元件，只能反应两相的电流，正常情况下中性线电流为I = I +1 =-1。
第1章 互感器及二次回路
第1章互感器及其二次回路互感器电压互感器电流互感器是一次回路和二次回路的联络设备。
一次回路的高电压、大电流二次回路的低电压、小电流作用接入方式变换作用电气隔离作用高电压、大电流变换为标准的低电压、小电流。
如100V，5A，1A将二次设备与一次设备相隔离，保证了设备和人身安全电压互感器一次绕组以并联形式接入一次回路；二次负荷以并联形式接在电压互感器的二次绕组回路，阻抗很大。
电流互感器一次绕组以串联形式接入一次回路；二次负荷以串联形式接在电流互感器的二次绕组回路，阻抗很小。
本章内容电压互感器二次回路电压互感器的结构电压互感器二次回路的要求电压互感器的接线方式二次侧接地方式二次回路的短路保护反馈电压的防范电压小母线设置二次回路的断线信号装置交流电网的绝缘监察二次回路的切换电流互感器二次回路电流互感器二次回路的要求电流互感器的接线方式二次侧接地保护二次回路开路的防范电流互感器的二次负载1-1 电压互感器二次回路电压互感器的结构1.单相式电压互感器的结构2.三相式电压互感器的结构3.由电容分压器与单相式电压互感器构成的电容式电压互感器三个单相三绕组电容式互感器构成的接线电压互感器的特点1.二次绕组的领定电压当一次绕组电压等于额定值时主二次绕组（Y 形接线者）：额定线电压为100V ，额定相电压为V 。
辅助二次绕组（Δ形接线者）额定相电压：用于35kV 及以下中性点不直接接地系统，额定相电压为100/3V 用于110kV 及以上中性点直接接地系统为100V 2. 正常运行时近似空载状态3.二次侧不允许短路4.电压互感器的变比(一、二次侧额定相电压之比，近似等于一二次绕组匝比)若电压互感器一次绕组为ω1匝，额定相电压为U IN ；二次绕组为ω2匝，倾定相电压为U 2N ，则变比n Tv 为3/1003/100因此电压互感器的变比1-1 电压互感器二次回路1-1-1 电压互感器二次回路的基本要求（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。

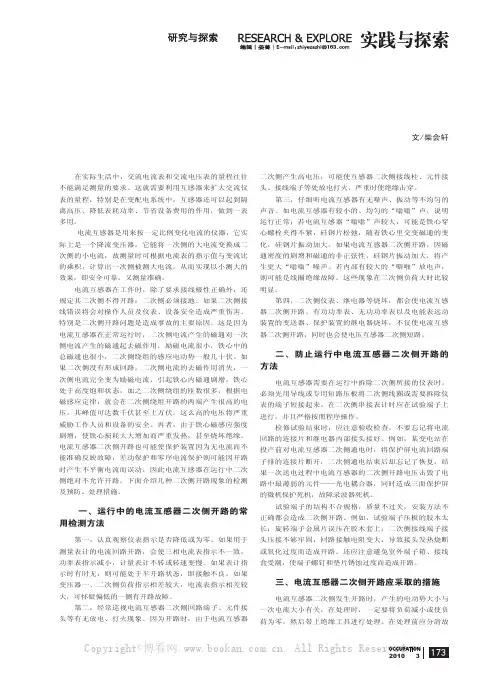

电流互感器二次侧开路问题解析
电流互感器二次侧开路问题解析文/柴会轩在实际生活中，交流电流表和交流电压表的量程往往不能满足测量的要求。
这就需要利用互感器来扩大交流仪表的量程，特别是在变配电系统中，互感器还可以起到隔离高压、降低表耗功率、节省设备费用的作用，做到一表多用。
电流互感器是用来按一定比例变化电流的仪器，它实际上是一个降流变压器，它能将一次侧的大电流变换成二次侧的小电流，故测量时可根据电流表的指示值与变流比的乘积，计算出一次侧被测大电流。
从而实现以小测大的效果，即安全可靠，又测量准确。
电流互感器在工作时，除了要求接线极性正确外，还规定其二次侧不得开路；二次侧必须接地。
如果二次侧接线错误将会对操作人员及仪表、设备安全造成严重伤害。
特别是二次侧开路问题是造成事故的主要原因。
这是因为电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流很小，铁心中的总磁通也很小，二次侧绕组的感应电动势一般几十伏。
如果二次侧没有形成回路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，加之二次侧绕组的匝数很多，根据电磁感应定律，就会在二次侧绕组开路的两端产生很高的电压，其峰值可达数千伏甚至上万伏。
这么高的电压将严重威胁工作人员和设备的安全。
再者，由于铁心磁感应强度剧增，使铁心损耗大大增加而严重发热，甚至烧坏绝缘。
电流互感器二次侧开路也可能使保护装置因为无电流而不能准确反映故障，差动保护和零序电流保护则可能因开路时产生不平衡电流而误动，因此电流互感器在运行中二次侧绝对不允许开路。
下面介绍几种二次侧开路现象的检测及预防、处理措施。
一、运行中的电流互感器二次侧开路的常用检测方法第一，认真观察仪表指示是否降低或为零。
如果用于测量表计的电流回路开路，会使三相电流表指示不一致，功率表指示减小，计量表计不转或转速变慢。
如果表计指示时有时无，则可能处于半开路状态，即接触不良。
如果变压器一、二次侧负荷指示相差较大，电流表指示相差较大，可怀疑偏低的一侧有开路故障。
电流互感器及其二次回路简介
• 在GB 1208-1997中，规定测量用CT的二次绕组准确级为： 0.1、0.2、0.5、1、3、5六个标准。如0.2级表示误差范围 为±0.2％。
• 带S的是特殊CT，要求在1％-120％负荷范围内有足够高的 精度，相比无S的准确级，在负载比较小时，有更明显的高 测量精度。
• 继电保护用CT的准确级要求一般没有测量的高，着重于抗 饱和能力，不仅要求在额定一次电流下误差不超过规定值， 还要求其故障大电流时有较好的传变特性，在一定短路电 流倍数下误差不超过规定值。
浅谈电力互感器及其回路
国网中卫供电公司二次检修中心 王钲涵
引言
• 互感器是用于电力系统中继电保护和自动化装置、测量仪表等二次 设备获取电气一次回路信息的传感器。
• 互感器包括电流互感器和电压互感器，是一次系统和二次系统之间 的联络元件，将一次侧的大电流和高电压变成二次侧的小电流(5A 或1A)和低电压(100V或100/ 3 V)，使继电保护和自动化装置、测量 计量仪表等二次设备小型化、标准化，能反映一次系统的正常运行 和故障情况。
• 一般情况下，CT的P1在母线侧。
或
或
极性接反时的现象： • 母线保护出现差流，保护装置报TA断线或者误动作。 • 变压器差动保护误动或拒动。 • 带方向的保护误动或拒动。 • 计量、测量仪表出现反向或者指示误差。
7、电流互感器的准确级
• 在变电站中，CT用于三种回路:保护回路、测量回路和计量 回路，这三种回路对CT的准确级要求是不同的，准确级是 一次电流为额定值，二次负载在规定的变化范围内时，最 大电流误差的百分值。
目前，35、10kV架空线路在不考虑
小电流接地选线功能的情况下多采用此 接线方式，以节省一组CT;否则，必须在 三相均配置CT，获得零序电流实现选线 功能。35、10kV电缆线路由于配置了专 用的零序CT实现选线功能，均按不完全 星形接线方式配置。
• 带S的是特殊CT，要求在1％-120％负荷范围内有足够高的 精度，相比无S的准确级，在负载比较小时，有更明显的高 测量精度。
• 继电保护用CT的准确级要求一般没有测量的高，着重于抗 饱和能力，不仅要求在额定一次电流下误差不超过规定值， 还要求其故障大电流时有较好的传变特性，在一定短路电 流倍数下误差不超过规定值。
浅谈电力互感器及其回路
国网中卫供电公司二次检修中心 王钲涵
引言
• 互感器是用于电力系统中继电保护和自动化装置、测量仪表等二次 设备获取电气一次回路信息的传感器。
• 互感器包括电流互感器和电压互感器，是一次系统和二次系统之间 的联络元件，将一次侧的大电流和高电压变成二次侧的小电流(5A 或1A)和低电压(100V或100/ 3 V)，使继电保护和自动化装置、测量 计量仪表等二次设备小型化、标准化，能反映一次系统的正常运行 和故障情况。
• 一般情况下，CT的P1在母线侧。
或
或
极性接反时的现象： • 母线保护出现差流，保护装置报TA断线或者误动作。 • 变压器差动保护误动或拒动。 • 带方向的保护误动或拒动。 • 计量、测量仪表出现反向或者指示误差。
7、电流互感器的准确级
• 在变电站中，CT用于三种回路:保护回路、测量回路和计量 回路，这三种回路对CT的准确级要求是不同的，准确级是 一次电流为额定值，二次负载在规定的变化范围内时，最 大电流误差的百分值。
目前，35、10kV架空线路在不考虑
小电流接地选线功能的情况下多采用此 接线方式，以节省一组CT;否则，必须在 三相均配置CT，获得零序电流实现选线 功能。35、10kV电缆线路由于配置了专 用的零序CT实现选线功能，均按不完全 星形接线方式配置。
电流互感器二次回路常用接线
电流互感器二次回路常用接线电流互感器（Current Transformer，CT）是一种用于测量和保护电流的装置，常用于电力系统中。
在电流互感器的应用中，二次回路的接线方式非常重要，本文将介绍电流互感器二次回路常用的接线方式。
1. 直接接线方式直接接线方式是最常见也是最简单的一种接线方式。
在这种方式下，电流互感器的二次绕组直接与测量仪表或保护装置相连。
这种接线方式适用于二次回路较短的情况，可以提供相对准确的测量和保护功能。
2. 间接接线方式间接接线方式是将电流互感器的二次绕组与测量仪表或保护装置之间通过一段导线相连。
这种接线方式适用于二次回路较长的情况，可以降低因线路电阻和电感对测量结果的影响。
3. 双绕组接线方式双绕组接线方式是将电流互感器的二次绕组分成两个独立的回路，分别与测量仪表和保护装置相连。
这种接线方式可以同时满足测量和保护的需求，且能够提供更好的抗干扰性能。
4. 串联接线方式串联接线方式是将多个电流互感器的二次回路串联在一起，再接入测量仪表或保护装置。
这种接线方式适用于需要测量或保护大电流的情况，可以将大电流分成若干个小电流进行测量或保护。
5. 并联接线方式并联接线方式是将多个电流互感器的二次回路并联在一起，再接入测量仪表或保护装置。
这种接线方式适用于需要测量或保护小电流的情况，可以将小电流叠加成一个大电流进行测量或保护。
需要注意的是，在进行电流互感器二次回路接线时，应根据实际情况选择合适的接线方式。
同时，还需要注意接线的可靠性和安全性，确保接线正确无误。
总结起来，电流互感器二次回路常用的接线方式包括直接接线方式、间接接线方式、双绕组接线方式、串联接线方式和并联接线方式。
根据实际需求和具体情况，选择合适的接线方式可以确保电流测量和保护的准确性和可靠性。
电流互感器的二次回路
二、电流互感器的基本参数
一次参数 电流互感器的一次参数主要有一次额定电压与一次额定电流。 一次额定电压的选择主要是满足相应电网电压的要求，其绝缘水平能够承受电网电 压长期运行，并承受可能出现的雷电过电压、操作过电压及异常运行方式下的电压， 如小接地电流方式下的单相接地（电压上升 倍）。 一次额定额定电流的考虑较为复杂，一般应满足以下要求：
电流互感器额定输出容量：
电流互感器的额定输出容量是指在满足额定一次电流、额定变比条件下，在保证所标称的准
确度级时，二次回路能够承受的最大负载值，其单位一般用伏安表示。根据 GBl208—1997 规定，额定输出容量的标准值有 5、10、15、20、25、30、40、50、60、80、100VA。
电流互感器二次回路的负载 SL 可以下式计算： SL=Ie2(ΣK1ZL+K2Z1+Zjc) 其中，Ie－－二次额定电流，A
计算举例 例图 13－2 电流互感器 10％误差曲线图
电流互感器 10％误差无法满足时可用以下措施解决：
1)选择大容量的电流互感器； 2)加大连接二次回路电缆截面，减小连接电缆的阻抗； 3)在保护对电流互感器的二次接线方式没有特殊要求时，可改变其接线方式以调整接线系数。 例如，将不完全星形接线改为完全星形接线；将三角形接线改成为星形接线，这将使接线系 数、调整为 1； 4)加大电流互感器的一次额定电流，这样在同样的短路电流情况下，短路电流的倍数 m 将 减小； 5)将同一互感器相同变比的两个二次绕组串联使用，这将使其串联后的伏安特性增加，容量 增大。

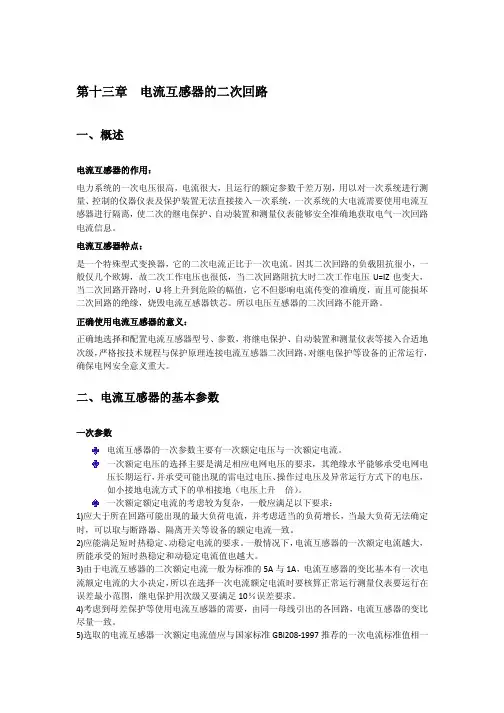

第十三章 电流互感器的二次回路
一、概述
电流互感器的作用： 电力系统的一次电压很高，电流很大，且运行的额定参数千差万别，用以对一次系统进行测 量、控制的仪器仪表及保护装置无法直接接入一次系统，一次系统的大电流需要使用电流互 感器进行隔离，使二次的继电保护、自动装置和测量仪表能够安全准确地获取电气一次回路 电流信息。 电流互感器特点： 是一个特殊型式变换器，它的二次电流正比于一次电流。因其二次回路的负载阻抗很小，一 般仅几个欧姆，故二次工作电压也很低，当二次回路阻抗大时二次工作电压 U=IZ 也变大， 当二次回路开路时，U 将上升到危险的幅值，它不但影响电流传变的准确度，而且可能损坏 二次回路的绝缘，烧毁电流互感器铁芯。所以电压互感器的二次回路不能开路。 正确使用电流互感器的意义： 正确地选择和配置电流互感器型号、参数，将继电保护、自动装置和测量仪表等接入合适地 次级，严格按技术规程与保护原理连接电流互感器二次回路，对继电保护等设备的正常运行， 确保电网安全意义重大。
一次参数 电流互感器的一次参数主要有一次额定电压与一次额定电流。 一次额定电压的选择主要是满足相应电网电压的要求，其绝缘水平能够承受电网电 压长期运行，并承受可能出现的雷电过电压、操作过电压及异常运行方式下的电压， 如小接地电流方式下的单相接地（电压上升 倍）。 一次额定额定电流的考虑较为复杂，一般应满足以下要求：
电流互感器额定输出容量：
电流互感器的额定输出容量是指在满足额定一次电流、额定变比条件下，在保证所标称的准
确度级时，二次回路能够承受的最大负载值，其单位一般用伏安表示。根据 GBl208—1997 规定，额定输出容量的标准值有 5、10、15、20、25、30、40、50、60、80、100VA。
电流互感器二次回路的负载 SL 可以下式计算： SL=Ie2(ΣK1ZL+K2Z1+Zjc) 其中，Ie－－二次额定电流，A
计算举例 例图 13－2 电流互感器 10％误差曲线图
电流互感器 10％误差无法满足时可用以下措施解决：
1)选择大容量的电流互感器； 2)加大连接二次回路电缆截面，减小连接电缆的阻抗； 3)在保护对电流互感器的二次接线方式没有特殊要求时，可改变其接线方式以调整接线系数。 例如，将不完全星形接线改为完全星形接线；将三角形接线改成为星形接线，这将使接线系 数、调整为 1； 4)加大电流互感器的一次额定电流，这样在同样的短路电流情况下，短路电流的倍数 m 将 减小； 5)将同一互感器相同变比的两个二次绕组串联使用，这将使其串联后的伏安特性增加，容量 增大。
第十三章 电流互感器的二次回路
一、概述
电流互感器的作用： 电力系统的一次电压很高，电流很大，且运行的额定参数千差万别，用以对一次系统进行测 量、控制的仪器仪表及保护装置无法直接接入一次系统，一次系统的大电流需要使用电流互 感器进行隔离，使二次的继电保护、自动装置和测量仪表能够安全准确地获取电气一次回路 电流信息。 电流互感器特点： 是一个特殊型式变换器，它的二次电流正比于一次电流。因其二次回路的负载阻抗很小，一 般仅几个欧姆，故二次工作电压也很低，当二次回路阻抗大时二次工作电压 U=IZ 也变大， 当二次回路开路时，U 将上升到危险的幅值，它不但影响电流传变的准确度，而且可能损坏 二次回路的绝缘，烧毁电流互感器铁芯。所以电压互感器的二次回路不能开路。 正确使用电流互感器的意义： 正确地选择和配置电流互感器型号、参数，将继电保护、自动装置和测量仪表等接入合适地 次级，严格按技术规程与保护原理连接电流互感器二次回路，对继电保护等设备的正常运行， 确保电网安全意义重大。
电流互感器的二次回路
可编辑ppt
3
一、概述（3）
正确使用电流互感器的意义：正确地选择和配 置电流互感器型号、参数，将继电保护、自动 装置和测量仪表等接入合适地次级，严格按技 术规程与保护原理连接电流互感器二次回路， 对继电保护等设备的正常运行，确保电网安全 意义重大。
可编辑ppt
4
二、电流互感器的基本参数(1)
一次参数 电流互感器的一次参数主要有一次额定电压与 一次额定电流。 一次额定电压的选择主要是满足相应电网电压 的要求，其绝缘水平能够承受电网电压长期运 行，并承受可能出现的雷电过电压、操作过电 压及异常运行方式下的电压，如小接地电流方 式下的单相接地（电压上升 3 倍）。
为了保证计量、测量的准确性，保证保 护装置动作可靠、正确，电流互感器必 须达到一定的准确度。在国家标准 GBl208—1997 中 ， 规 定 测 量 用 电 流 互 感 器的准确度等级分为0.1、0.2、0.5、1、 3、5等六个标准，这是一个相对误差标 准。
可编辑ppt
16
二、电流互感器的基本参数(13)

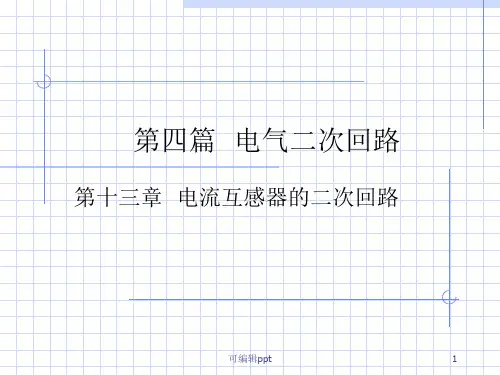

第四篇 电气二次回路
第十三章 电流互感器的二次回路
可编辑ppt
1
一、概述（1）
电流互感器的作用：电力系统的一次电压很高， 电流很大，且运行的额定参数千差万别，用以 对一次系统进行测量、控制的仪器仪表及保护 装置无法直接接入一次系统，一次系统的大电 流需要使用电流互感器进行隔离，使二次的继 电保护、自动装置和测量仪表能够安全准确地 获取电气一次回路电流信息。
接线 方式
单相
三相 星形
两相星形 ZL0=ZL ZL0=0
两相差接
三角形
K2
2
1
3
3
23
电流互感器二次线的计算.
电流互感器问答15.当有几种表计接于同一组电流互感器时，其接线顺序如何?答：其接线顺序是：指示仪表、电度仪表、记录仪表和发送仪表。
16.使用电流互感器应注意的要点有哪些?答：(I)电流互感器的配置应满足测量表计、自动装置的要求。
(2)要合理选择变比。
(3)极性应连接正确。
(4)运行中的电流互感器二次线圈不许开路.(5)电流互感器二次应可靠接地。
(6)二次短路时严禁用保险丝代替短路线或短路片。
(7)二次线不得缠绕。
17.电流互感器的轮校周期和检修项目是什么?答;计量用和作标准用的仪器和有特殊要求的电流互感器校验周期为每两年一次，一般仪用互感器核验周期为每四年一次。
仪用互感器的检验项目为：校验一、二次线圈极性;测定比差和角差;测量绝缘电阻、介质损失以及而压试验.18.怎样根据电流互感器二次阻抗正确选择二次接线的截面积?答：可根据下式计算进行选择S≥ρLm / Z―(rq+ri+rc).式中S——连接导线的截面积Lm——连接导线的计算长度m，单机接线Lm=2L，星形接线Lm=L，不完全星形接线Lm=√3ρ——导线电阻率Ωmm2/mZ——对应于电流互感器准确等级的二次负荷额定阻抗，可从铭牌查出。
rq——为仪表电流线圈的总阻抗Ω; rj——为继电器电流线圈的总阻抗Ωrc——连接二次线的接触电阻一般取0.05Ω19.电流互感器二次为什么要接地?答：二次接地后可以防止一次绝缘击穿，二次串入高压，威胁人身及设备的安全，属于保护接地。
接地点应在端子k2处，低压电流互感器一般采用二次保护接零的方式。
20对电流互感器如何进行技术管理?答：(1)电流互感器以及其它计量设备必须做好台帐，有专人管理。
并做好互感器转移记录。
(2)在供电企业内应建立各种相应的技术档案和管理制度，包括出厂原始记录、资料。
历年修校记录、检修工艺规程和质量标准.(3)对计量用电流互感器的安装、更换、移动、校验、拆除、加封和接线工作均由供电企业负责，加强电能计量管理。

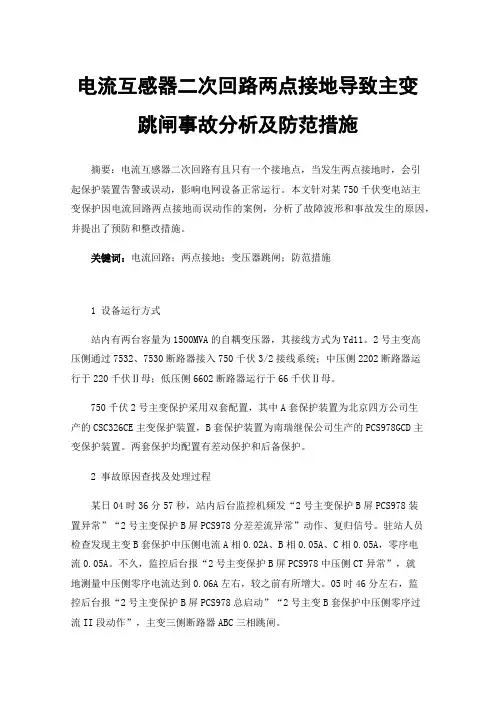

电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施
电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施摘要：电流互感器二次回路有且只有一个接地点，当发生两点接地时，会引起保护装置告警或误动，影响电网设备正常运行。
本文针对某750千伏变电站主变保护因电流回路两点接地而误动作的案例，分析了故障波形和事故发生的原因，并提出了预防和整改措施。
关键词：电流回路；两点接地；变压器跳闸；防范措施1 设备运行方式站内有两台容量为1500MVA的自耦变压器，其接线方式为Yd11。
2号主变高压侧通过7532、7530断路器接入750千伏3/2接线系统；中压侧2202断路器运行于220千伏Ⅱ母；低压侧6602断路器运行于66千伏Ⅱ母。
750千伏2号主变保护采用双套配置，其中A套保护装置为北京四方公司生产的CSC326CE主变保护装置，B套保护装置为南瑞继保公司生产的PCS978GCD主变保护装置。
两套保护均配置有差动保护和后备保护。
2 事故原因查找及处理过程某日04时36分57秒，站内后台监控机频发“2号主变保护B屏PCS978装置异常”“2号主变保护B屏PCS978分差差流异常”动作、复归信号。
驻站人员检查发现主变B套保护中压侧电流A相0.02A、B相0.05A、C相0.05A，零序电流0.05A。
不久，监控后台报“2号主变保护B屏PCS978中压侧CT异常”，就地测量中压侧零序电流达到0.06A左右，较之前有所增大。
05时46分左右，监控后台报“2号主变保护B屏PCS978总启动”“2号主变B套保护中压侧零序过流II段动作”，主变三侧断路器ABC三相跳闸。
事故发生后，专业人员立即开展调查分析。
对于主变保护范围内的一次、二次设备进行检查。
2.1一次设备检查现场查看7532、7530、2202、6602断路器机械分合指示均处于分位，2号主变各侧电流互感器无异味，瓷套无破损、裂纹及放电痕迹，主变油位、油色正常，无渗漏油、无过热等现象，主变中压侧电压互感器外观正常，可基本排除一次设备故障的情况。
二次回路讲解——电压、电流
华润新能源控股有限公司
華潤新能源
• 电压互感器一、二次线圈额定电压之比，称为电压互感器 的额定变比，即
Kn=U1n/U2n
• 其中，一次线圈额定电压U1n是电网的额定电压（10、35、 110、220、500KV等），二次电压则统一定为100(或100/ 3 )V，所以Kn也标准化。 • 电压互感器的分类 1.按照结构分 三相式分为：三柱式和三相五柱式 单相电流互感器 2.按照安装位置不同 母线PT：测量母线电压 线路PT：测量线路电压 3.按照原理分类：电磁式电压互感器和电容式电压互感器
华润新能源控股有限公司
華潤新能源
(4)单相电压互感器的接线方式
1.两个单相电压互感器接成V-V形接线方式 A B C
·
·
100V
a b
·
· c
两个电压互感器分别接于线电压UAB和UBC上，一次绕组不能接地，二次绕组为安 全，一端接地，这种接线方式适用于中性点非直接接地或经消弧线圈接地系统。 1) 只用两个单相电压互感器可以得到对称的三个线电压； 2）不能测量相电压； 3）一次绕组接入系统线电压，二次绕组电压为100V。当继电保护装置和测量表计 只需用线电压时，可采用这种接线方式。
华润新能源控股有限公司
華潤新能源
1.2 电流互感器的基本参数
• 一次额定电压的选择主要是满足相应电网电压的要求 ，其绝缘水平能够承受电网电压长期运行，并承受可 能出现的雷电过电压、操作过电压及异常运行方式下 的电压，如小接地电流方式下的单相接地（电压上升 3 倍）。 • 由于电流互感器的二次额定电流一般为标准的5A 与 1A ，电流互感器的变比基本有一次电流额定电流的大小 决定，所以在选择一次电流额定电流时要核算正常运 行测量仪表要运行在误差最小范围，继电保护用次级 又要满足10％误差要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力变压器差动保护误动的原因及处理方法
变压器的差动保护，主要用来保护变压器内部以及引出线和绝缘套管的相间短路，并且也可用来保护变压器的匝间短路，保护区在变压器两侧所装电流互感器之间。
但是，在现场多次出现在变压器差动保护范围以外发生短路时，差动保护误动作，导致事故范围扩大，影响正常供电。
变压器差动保护误动作的原因及处理方法如下：
一、差动保护电流互感器二次接线错误
（一）常用的电流互感器二次接线
图1-101 常用的电流互感器二次接线
图1-101是工程上常用的一种接线方式。
图中I A、I B、I c及I a、I b、I c分别为变压器高压测及低压侧电流互感器三次绕组三相电流。
对图l－101进行相量分析如下：
现假定变压器高、低压侧电流均从其两侧电流互感器的极性端子兀流入，T1流入。
T2流出。
在正常运行情况下,先画出I A、I B、I c相量如图1－102（a）所示.根据图1－101可得：
I A1=I A-I B;I`B=I B-I C;I`C=I C-I A.再作出I`A、I`B、I`C相量，如图l－102（b）所示。
由图1－102（a）和图1－102（b）可以看出I`A、I`B、I`C分别当变压器组别为YN，dll时，变压器低压侧电流相图1－101常用的电流互感器二次接线位将超前高压侧电流相位30°，可作出c相量如图l－102（C）所示。
由图1-101可知，I a= I a`、I b= I b`、I c= I C `,故图 l－102（C）同样也适用于 I a`、I b`和I C `。
在上面的分析中，是假定一次电流均从变压器两侧电流互感器的T1流人、T2流出。
如果变压器高压侧电流互感器的一次电流是从T1流入、T2流出，而低压侧电流互感器一次电流从T2流入、T1流出。
那么图1－101中的I a（I a`）、I b(I`b）、I c（I `c）将与图l－
102（c）中的相应相量反相。
如图1－－102（d）所示。
此时对与I`a与I`A、、I`b与I`b、、I`c与I`c、对与人分别反相，这样便满足了差动保护的要求。
图1-102相量图I A、I B、I c 相量图；(b)I`A、I`B、I`C相量图；（C）I a、I b、I c 相量图;(d)图（C）中相量反相图当变压器高压侧电流互感器一次电流从T2流人、T1流出，而低压侧电流互感器一次电流从T1流入、T2流出时，按照上述分析，也可得出同样的结论，即当变压器内、外部短路时，均可满足差动保护的要求。
图1-102 相量图
在实际工程中，变压器高压侧电流互感器一次电流基本为又流T1、T2流出，而变压器低压侧总屏隔板上所装电流互感器上端为T1、下端为T2。
这样，变压器低压倒电流通道使为：主变压器低压侧→母线桥→电流互感器下端为T2→电流互感器器上端T1→开关→主母线。
即低压侧电流互感器一次电流为T2流入、T1流出，与上述分析的条件相同。
因此，采用图1－101所示的接线方式能适用于此种情况。
若变压器差动保护采用低压侧总屏内或母线桥上的其他电流互感器，且一次电流又从该电流互感器的T1流T2、T1流出（高压侧电流互感器一次电流仍为又流人、T1流出），则可采用如下两个方法使电流互感器二次接线满足要求（实际也就是在图1－101的基础上，将任一组电流互感器二次绕组电流反相）。
（1）将变压器高压倒电流互感器二次接线保持不变，而将低压侧电流互感器的二次统组a`、b`、c`连接成中性点，再分别从x`、y`、z`处引出低压侧差动臂（即将图l－101中的a`与x`、b`与y`、c`与z`互换）。
这样也相当于将图1－101中I a`、I b`、I c`分别反相180°，使之与图1－102（d）相同，以满足要求。
（2）保持变压器低压侧电流互感器二次接线不变，将变压器高压倒电流互感器二次接线在囹 l－－101的基础上使 a与 X、b与 y、c与 Z互换（也就是将I A、I B、I c的方向在图1－－101的基础上反相），并从X、y、Z处分别引出高压侧三个差动臂，如图1－103所示。
图1-103 高压侧电流互感器端子互换后的二次接线
下面再通过相量分析来说明其正确性。
在正常运行时，作出I A、I B、I c的相量图，如图 1－104（B）所示。
从图1－103得：I`A＝I B-I A；I`B＝I C-I B；I`C=I A-I C。
作出I`A、I`B、I`c的相量图如图1－104（b）所示。
由图l－104（a）和图1－104（b）可以看出：I`A比I A、I`B比I B、I`c比I c分别滞后150°。
根据变压器 YN，dll接线组别的特点，作出I`a（I a）、I`b（I b）、I c`（I c）的相量图如图l－104（c）所示。
图1-104 相量图
比较图l－1O4（b）和图1－104（c）可知：I`A与I`a、I`B与I`b、I`c与I c恰好反相，从而满足了要求。
变压器内、外部短路时，均可满足差动保护要求。
依照以上分析，同样可以得出：当变压器高、低压侧电流互感器一次电流均从飞流人、又流出时，图1－－103所示的接线可以满足要求。
综上所述，可以得出如下结论：当变压器高、低压侧电流互感器一次电流流向相对其各自极性端子T1、T2为相同时(即两侧均从T1流人、T2流出，或均从T2流人、T1流出），则可采用图l－103所示的接线方式或上述方法（l）所述的接线方式。
当变压器高、低压侧电流互感器一次电流流向相对其各自极性端子T1、T2为相反时（即一侧电流为飞流人、T1流出，而另一侧为T2流人、T1流出），则可采用图1－101所示的接线。
（二）常见的错误接线
图1－105所示的接线是现场一种常见的错误接线。
此种接线的特点是，变压器高压侧电流互感器二次绕组a连z、b连正、。
连y，并且高压倒三个差动臂分别从a、b、c处引出。
在正常运行情况下，假定变压器高、低压侧电流互感器一次电流均从飞流入、T。
流出，作出I A、I B、I c的相量图如图l－106（a）所示。
根据图1－105可得，I`A=I A-I c;I`B=I B-I A;I`C=I c-I B.作出I`A、I`B、I`c的相量图如图 1－106（b）所示。
由图 1－106（a）和图 1－106（b）可以看出，I`A比I A、I`B比I B、I`c比I`c 比I c分别滞后30°
图1-105 一种常见的错误接线
图1-106 相量图
根据变压器 YN，dll接线组别的特点，作出I`a（I a）、I`b（I b）、I c`（I c）的相量图如图l－－106（c）所示。
比较图1－106（b）和图1－1O6（C）可知，I`A与I`a、I`B 与I`c、I`c与I`c分别相差60°，故不管哪侧电流互感器二次绕组倒相或极性接线变化均不能满足要求。
外部故障时，短路电流流向与正常负荷电流流向一致，差动回路将流过很大的不平衡电流，使差别保护误动作。
（三）处理方法
在现场进行差动保护电流互感器二次回路接线时，首先必须核对变压器高、低压倒电流互感器一次电流流向相对其各自极性端子T1、T2是否相同，再核对设计图纸决定采用哪种接线方式。
着设计图纸与现场实际不符，则根据上述分析原则确定接线方式，并修改倒计图。
接
线完毕后，再仔细进行复查，避免接成图。
