电流互感器接线图

关于差动电流保护互感器的极性
网上有好多关于差动电流极性不能接错的讨论，并且都给出了原理图，但实际应用中怎样接才不错，尤其是用了微机保护以后，接入保护装置的端子具体的用图示来看。

一、首先看电动机差动接线如下图
其中1LH和3LH用作差动保护
这里注意，CT的极性端一定要注意，电动机差动保护CT的极性端不在同一侧，即
1、如果机端互感器的同极性端在靠近母线侧，则电动机中性点侧的电流互感器同极性端应该靠近中性点侧（远离电动机侧）。

2、如果机端互感器的同极性端在靠近电动机侧，则中性点侧的电流互感器同极性端应该靠近电源侧（接近电动机侧）。

二、变压器差动
变压器差动保护的接线同电动机，即接进保护装置的互感器极性高压侧和低压侧
的极性端要么都靠近变压器，要么都远离变压器。

常用的都是靠近母线侧即变压器高
低压母线侧。

注意在保护装置内①②是一组原件（可理解为一个绕组），③④是一组原件，其
中①③是极性端。

三、线路光纤差动保护
对于线路的差动由于微机差动保护装置有两个，一般为同一厂家、同一型号、同一版本，分别在线路的两端，通过光纤通道连接。

可以理解为同变压器的一样，只不过两
个绕组装在了两个地点。

至于互感器的极性都要以接近母线侧为减极性端（同名端），下面看具体的界限图示。

动作判据如下。

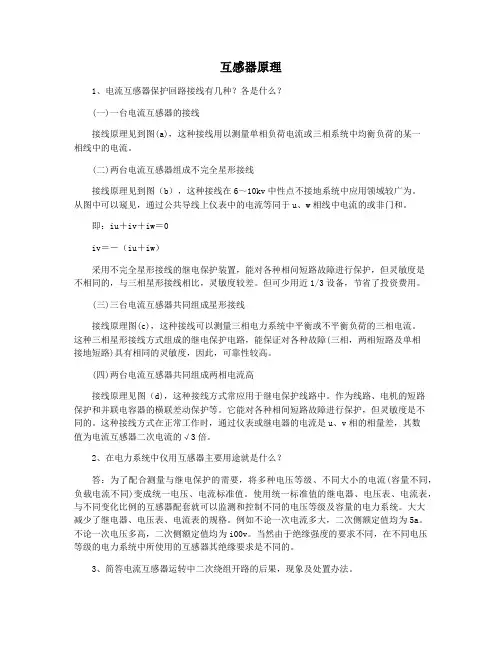

互感器原理1、电流互感器保护回路接线有几种？各是什么？(一)一台电流互感器的接线接线原理见到图(a)，这种接线用以测量单相负荷电流或三相系统中均衡负荷的某一相线中的电流。

(二)两台电流互感器组成不完全星形接线接线原理见到图（b），这种接线在6～10kv中性点不接地系统中应用领域较广为。

从图中可以窥见，通过公共导线上仪表中的电流等同于u、w相线中电流的或非门和。

即：iu＋iv＋iw＝0iv＝－（iu＋iw）采用不完全星形接线的继电保护装置，能对各种相问短路故障进行保护，但灵敏度是不相同的，与三相星形接线相比，灵敏度较差。

但可少用近1/3设备，节省了投资费用。

(三)三台电流互感器共同组成星形接线接线原理图(c)，这种接线可以测量三相电力系统中平衡或不平衡负荷的三相电流。

这种三相星形接线方式组成的继电保护电路，能保证对各种故障(三相，两相短路及单相接地短路)具有相同的灵敏度，因此，可靠性较高。

(四)两台电流互感器共同组成两相电流高接线原理见图（d)，这种接线方式常应用于继电保护线路中。

作为线路、电机的短路保护和并联电容器的横联差动保护等。

它能对各种相间短路故障进行保护，但灵敏度是不同的。

这种接线方式在正常工作时，通过仪表或继电器的电流是u、v相的相量差，其数值为电流互感器二次电流的√3倍。

2、在电力系统中仪用互感器主要用途就是什么？答：为了配合测量与继电保护的需要，将多种电压等级、不同大小的电流(容量不同，负载电流不同)变成统一电压、电流标准值。

使用统一标准值的继电器、电压表、电流表，与不同变化比例的互感器配套就可以监测和控制不同的电压等级及容量的电力系统。

大大减少了继电器、电压表、电流表的规格。

例如不论一次电流多大，二次侧额定值均为5a。

不论一次电压多高，二次侧额定值均为i00v。

当然由于绝缘强度的要求不同，在不同电压等级的电力系统中所使用的互感器其绝缘要求是不同的。

3、简答电流互感器运转中二次绕组开路的后果，现象及处置办法。

电流互感器的作用及接线方法从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。

比如说现在有一条非常粗的电缆，它的电流非常大。

如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。

由于它非常粗，电流非常大，需要规格很大的电流表。

但是实际上是没有那么大的电流表，因为电流仪表的规格在5A 以下。

那怎么办呢？这时候就需要借助电流互感器了。

先选择合适的电流互感器，然后把电缆穿过电流互感器。

这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。

把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

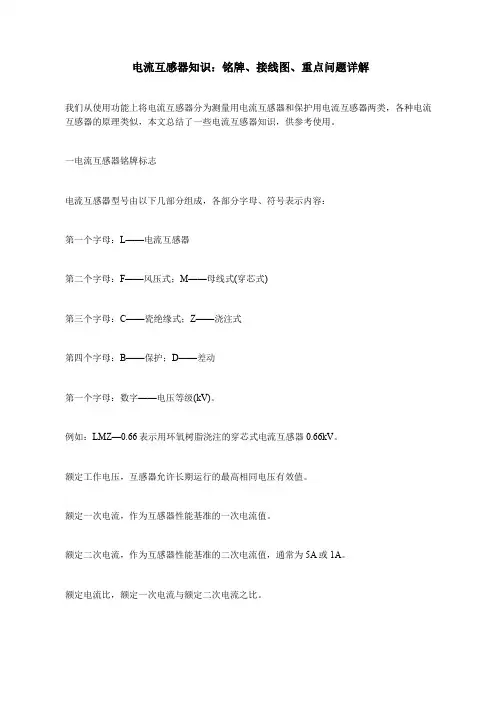

电流互感器知识：铭牌、接线图、重点问题详解我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结了一些电流互感器知识，供参考使用。

一电流互感器铭牌标志电流互感器型号由以下几部分组成，各部分字母、符号表示内容：第一个字母：L——电流互感器第二个字母：F——风压式；M——母线式(穿芯式)第三个字母：C——瓷绝缘式；Z——浇注式第四个字母：B——保护；D——差动第一个字母：数字——电压等级(kV)。

例如：LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器 0.66kV。

额定工作电压，互感器允许长期运行的最高相同电压有效值。

额定一次电流，作为互感器性能基准的一次电流值。

额定二次电流，作为互感器性能基准的二次电流值，通常为5A或1A。

额定电流比，额定一次电流与额定二次电流之比。

额定负荷，确定互感器准确级所依据的负荷值。

电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。

通常以视在功率伏安或以阻抗欧姆表示。

额定功率因数，二次额定负荷阻抗的有功部分与额定阻抗之比。

准确度等级，在规定使用条件下，互感器的误差在该等级规定的限值之内电力工程中计量常用的等级有0.2、0.5、0.2S、0.5S等。

二测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

1、普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

2、穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

三电流互感器接线图电流互感器接线总体分为四个接线方式：1、单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

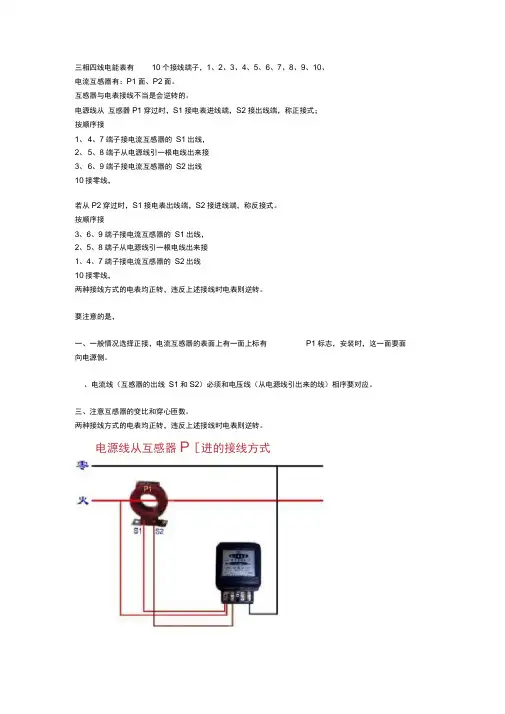

三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。

互感器与电表接线不当是会逆转的。

电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。

按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。

要注意的是，
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。

、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。

三、注意互感器的变比和穿心匝数。

两种接线方式的电表均正转，违反上述接线时电表则逆转。

电源线从互感器P［进的接线方式
不拆电压锁片的接线
电源线从P2穿过（送穿）接线图。

电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

2穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

二电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

（三相完全星形电流互感器接线图）3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

两相差电流接线形式电流互感器接线图5.其它接线方式原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

电流互感器原边串联、副边串联接线图原边串联、副边并联电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。

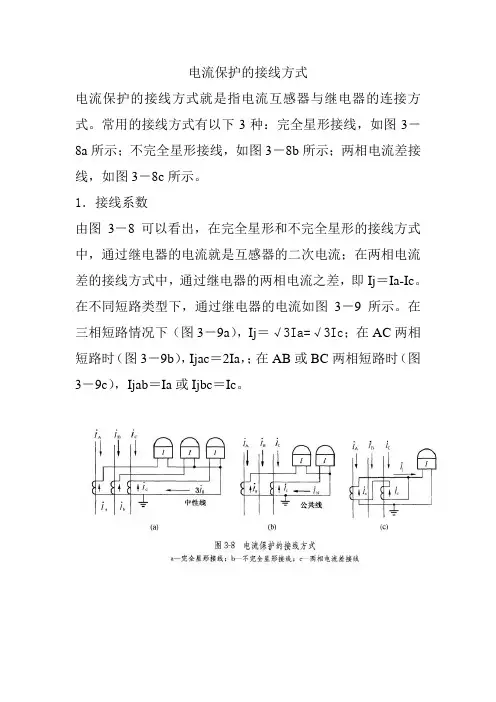

电流保护的接线方式电流保护的接线方式就是指电流互感器与继电器的连接方式。

常用的接线方式有以下3种：完全星形接线，如图3－8a所示；不完全星形接线，如图3－8b所示；两相电流差接线，如图3－8c所示。

1．接线系数由图3－8可以看出，在完全星形和不完全星形的接线方式中，通过继电器的电流就是互感器的二次电流；在两相电流差的接线方式中，通过继电器的两相电流之差，即Ij＝Ia-Ic。

在不同短路类型下，通过继电器的电流如图3－9所示。

在三相短路情况下（图3－9a），Ij＝√3Ia=√3Ic；在AC两相短路时（图3－9b），Ijac＝2Ia，；在AB或BC两相短路时（图3－9c），Ijab＝Ia或Ijbc＝Ic。

由此看出，接线方式不同，通过继电器的电流与互感器的二次电流是不相同的。

因此，在保护装置的整定计算中，必须引人一个接线系数kjx，其定义为式中Ij——通过继电器的电流；IH2——电流互感器的二次电流。

由式（3－1）可知，对于星形接线有kjx＝1；而对于两相电流差接线在不同短路形式下，kjx是不同的，对称短路时kjx ＝√3，两相短路时为2或1，单相短路为1。

2．保护性能评价完全星形接线方式能保护任何相间短路和单相接地短路。

不完全星形和两相电流差接线方式能保护各种相间短路，但在没有装设电流互感器的一相（B相）发生单相接地短路时，保护装置不会动作。

不过对于矿山小接地电流电网（中性点不接地系统），单相接地故障通常采用专门的零序保护。

对于矿山35kV以下电网（小接地电流电网）的电流保护，通常采用不完全星形接线方式，当保护区内接有Y／△接线的变压器时，为提高对两相短路保护的灵敏度，可以采用两相三继电器的接线方式，如图3－10所示。

接在公共线上的继电器，即反映B相电流。

对于大接地电流电网，为适应单相接地短路保护的需要，应采用完全星形接线。

电力变压器差动保护误动的原因及处理方法变压器的差动保护，主要用来保护变压器内部以及引出线和绝缘套管的相间短路，并且也可用来保护变压器的匝间短路，保护区在变压器两侧所装电流互感器之间。

但是，在现场多次出现在变压器差动保护范围以外发生短路时，差动保护误动作，导致事故范围扩大，影响正常供电。

变压器差动保护误动作的原因及处理方法如下：一、差动保护电流互感器二次接线错误（一）常用的电流互感器二次接线图1-101 常用的电流互感器二次接线图1-101是工程上常用的一种接线方式。

图中I A、I B、I c及I a、I b、I c分别为变压器高压测及低压侧电流互感器三次绕组三相电流。

对图l－101进行相量分析如下：现假定变压器高、低压侧电流均从其两侧电流互感器的极性端子兀流入，T1流入。

T2流出。

在正常运行情况下,先画出I A、I B、I c相量如图1－102（a）所示.根据图1－101可得：I A1=I A-I B;I`B=I B-I C;I`C=I C-I A.再作出I`A、I`B、I`C相量，如图l－102（b）所示。

由图1－102（a）和图1－102（b）可以看出I`A、I`B、I`C分别当变压器组别为YN，dll时，变压器低压侧电流相图1－101常用的电流互感器二次接线位将超前高压侧电流相位30°，可作出c相量如图l－102（C）所示。

由图1-101可知，I a= I a`、I b= I b`、I c= I C `,故图 l－102（C）同样也适用于 I a`、I b`和I C `。

在上面的分析中，是假定一次电流均从变压器两侧电流互感器的T1流人、T2流出。

如果变压器高压侧电流互感器的一次电流是从T1流入、T2流出，而低压侧电流互感器一次电流从T2流入、T1流出。

那么图1－101中的I a（I a`）、I b(I`b）、I c（I `c）将与图l－102（c）中的相应相量反相。

如图1－－102（d）所示。

常用的电流电压互感器接线法
电流、电压互感器的规格、品种分超高压、高压、低压，各种变比的互感器的数量和接线方法，主要是由供电电压及供电方式来决定的。

１电流互感器
在单相回路中仅有一个回路，这样可用一台电流互感器来测量回路中的电流，如图1所示。

我们实际使用的电灯的回路中就是采用这种方式。

在三相三线的电气回路中，因为没有相线和中性线间负荷，便可以用两台电流互感器，接成Ｖ型接线的方式，接二只电流表测量电流，接线方式如图2所示。

这种接线方法：是将两只电流表，接在二次线图的公用导线上。

为了节约器材和简化接线，在三相负荷基本平衡时，也可以用一台电流互感器接一只电流表参考使用。

同时在三相三线式的回路里，有时也采用三台电流互感器接成角型接线，如图3所示，分别测量三相电流。

在三相四线制供电系统中，应安装三台电流互感器分别供电流表使用，接线方式可采用星形接线，如图4所示。

２电压互感器
在单相回路中仅有一个回路，只须一台单相电压互感器将一次线圈接到高压电源线上，低压线圈（二次线圈）接到电压表端子上，如图5所示。

在三相回路中，为了安装电能表，电力表，电流表等，以观察三相电压，可以采用三相电压互感器或采用三台单相的电压互感器组配在一起接成星形或角型接线。

如图6、7所示。

有时也用两台电压互感器接成Ｖ型接线来测量三相电压，如图8所示。
