最常用的几种电流互感器接线图

电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

一测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

1普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

2穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

二电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

（三相完全星形电流互感器接线图）3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

两相差电流接线形式电流互感器接线图5.其它接线方式5.1 原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

电流互感器原边串联、副边串联接线图5.2 原边串联、副边并联电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。

上海欧宜电气有限公司
常用的几种电流互感器接线图
?
?
三相四线电表接线图/接线方法
?
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
?
2、5、8分别接三相电源;
?
10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

?
不带电流互感器的三相四线电表接线图
?
带电流互感器的三相四线电表接线
?
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
?
三相三线式(三相两元件)电度表经电流互感器接线原理图
?
?
?
三相四线电表加互感器实物接线图。

常用的电流互感器检测电路分析在高频开关电源中，需要检测出开关管、电感等元器件的电流提供给控制、保护电路使用。

电流检测方法有电流互感器、霍尔元件和直接电阻取样。

采用霍尔元件取样，控制和主功率电路有隔离，可以检出直流信号，信号还原性好，但有μs级的延迟，并且价格比较贵；采用电阻取样价格非常便宜，信号还原性好，但是控制电路和主功率电路不隔离，功耗比较大。

电流互感器具有能耗小、频带宽、信号还原性好、价格便宜、控制和主功率电路隔离等诸多优点。

在Push-Pull、Bridge等双端变换器中，功率变压器原边流过正负对称的双极性电流脉冲，没有直流分量，电流互感器可以得到很好的应用。

但在Buck、Boost 等单端应用场合，开关器件中流过单极性电流脉冲；原边包含的直流分量不能在副边检出信号中反映出来，还有可能造成电流互感器磁芯单向饱和；为此需要对电流互感器构成的检测电路进行一些改进。

2 电流互感器检测单极性电流脉冲的应用电路分析根据电流互感器磁芯复位方法的不同，可有两种电路形式：自复位与强迫复位。

自复位在电流互感器原边电流脉冲消失后，利用激磁电流通过电流互感器副边的开路阻抗产生的负向电压实现复位，复位电压大小与激磁电流和电流互感器开路阻抗有关。

强迫复位电路在原边直流脉冲消失期间，外加一个大的复位电压，实现磁芯短时间内快速复位。

2.1 电流互感器检测电路常用的电流互感器检测电路如图1(a)所示。

图1(b)表示原边有电流脉冲时的等效电路，电流互感器简化为理想变压器与励磁电感m模型，s为取样电阻。

当占空比<0.5时，在电流互感器原边电流脉冲消失后，磁芯依靠励磁电流流过采样电阻s产生负的伏秒值，实现自复位〔如图1（d1）～（i1）所示〕，由于采样电阻s很小，所以负向复位电压较小；当电流脉冲占空比很大时(>0.5)，复位时间很短，没有足够的复位伏秒值，使得磁芯中直流分量d增大，有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕，失去检测的作用，所以自复位只能应用于电流脉冲占空比<0.5的场合。

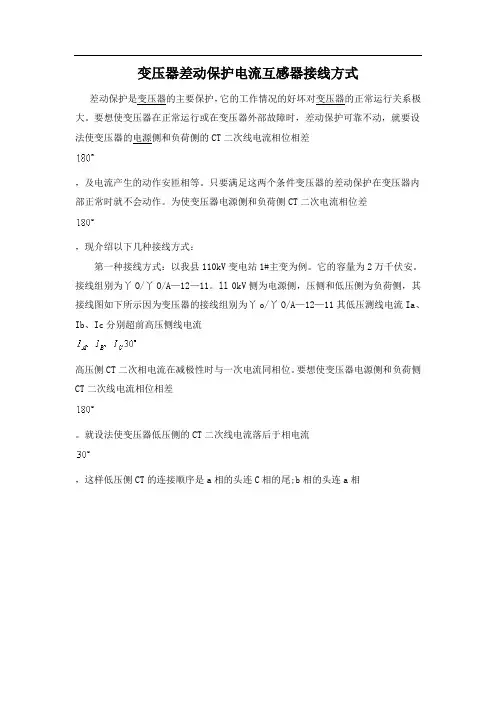

变压器差动保护电流互感器接线方式差动保护是变压器的主要保护，它的工作情况的好坏对变压器的正常运行关系极大。

要想使变压器在正常运行或在变压器外部故障时，差动保护可靠不动，就要设法使变压器的电源侧和负荷侧的CT二次线电流相位相差，及电流产生的动作安匝相等。

只要满足这两个条件变压器的差动保护在变压器内部正常时就不会动作。

为使变压器电源侧和负荷侧CT二次电流相位差，现介绍以下几种接线方式：第一种接线方式：以我县110kV变电站1#主变为例。

它的容量为2万千伏安。

接线组别为丫O/丫O/A—12—11。

ll 0kV侧为电源侧，压侧和低压侧为负荷侧，其接线图如下所示因为变压器的接线组别为丫o/丫O/A—12—11其低压测线电流Ia、Ib、Ic分别超前高压侧线电流高压侧CT二次相电流在减极性时与一次电流同相位。

要想使变压器电源侧和负荷侧CT二次线电流相位相差。

就设法使变压器低压侧的CT二次线电流落后于相电流，这样低压侧CT的连接顺序是a相的头连C相的尾;b相的头连a相第二种接线方式：我们把CT的接线组别同样用钟表的12个钟头来表示，那么第一种接线方式，高压侧的CT为6点接线，中压侧为12点接线.低压侧为1点接线。

第二种接线方式就是把高压侧的CT接成12点，中压侧接成6点.低压侧接成7点。

信息来自:输配电设备网第三种接线方式：把高压侧的CT二次接成11点，中压倒为5点，低压侧接成6点。

第四种接线方式，把高压侧的CT二次接成5点，中压侧为11点，低压侧为12点。

变压器差动保护的接线方式有四种，选CT变比时每侧就有两种;一种是星型接线，一种是三角型接线。

如果用第一种接线方式接，对三卷变压器来说，高中低三侧CT中有两侧的CT接成星型，只有一侧接成三角型。

接线较为简单。

在特定条件下，采用此种接线方式能解决差流回路中无法解决的不平衡电流。

当然无论采用那种接线方式，效果都一样，但因各地区的技术水平不一，为使差动保护不致因CT接线错误造成保护跨动，最好选其中一种接线做为典设。

电流互感器的作用及接线方法从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。

比如说现在有一条非常粗的电缆，它的电流非常大。

如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。

由于它非常粗，电流非常大，需要规格很大的电流表。

但是实际上是没有那么大的电流表，因为电流仪表的规格在5A 以下。

那怎么办呢？这时候就需要借助电流互感器了。

先选择合适的电流互感器，然后把电缆穿过电流互感器。

这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。

把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

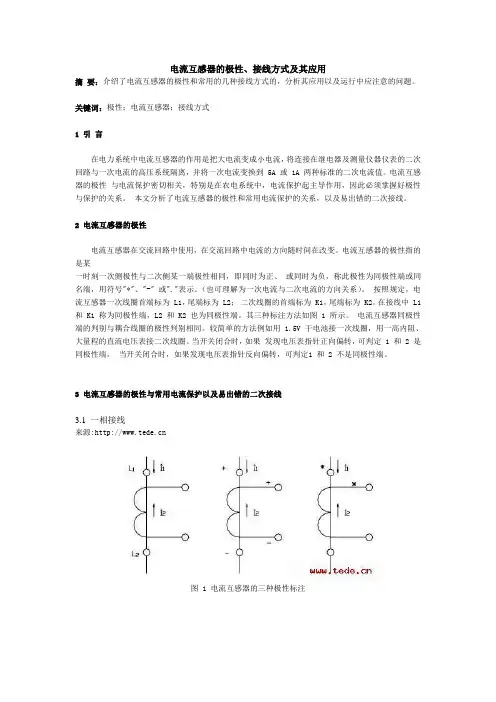

电流互感器的极性、接线方式及其应用摘要：介绍了电流互感器的极性和常用的几种接线方式的，分析其应用以及运行中应注意的问题。

关键词：极性；电流互感器；接线方式1 引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到 5A 或 1A 两种标准的二次电流值。

电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。

本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。

2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。

（也可理解为一次电流与二次电流的方向关系）。

按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为 K2。

在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。

其三种标注方法如图 1 所示。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。

3 电流互感器的极性与常用电流保护以及易出错的二次接线3.1 一相接线来源:图 1 电流互感器的三种极性标注图 2 一相接线一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。

电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。
