电流互感器跟电能表接线方法

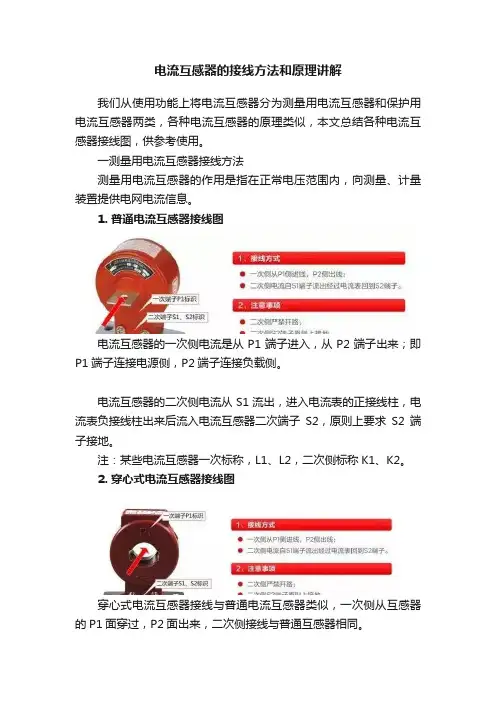

电流互感器的接线方法和原理讲解我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

一测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

1. 普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

2. 穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

二电流互感器内部长什么样这是一只电流互感器（正立式）：内部其实是这样的：这又是一只互感器（倒立式）：内部和上只还不一样哦：下面是电压互感器、电流互感器和电能表的接线对比：1电压互感器V/V接法V/V接法原理图V/V接法3D示意图2电压互感器Y/Y接法Y/Y接法原理图Y/Y接法3D示意图3电流互感器不完全星型接法电流互感器不完全星型接法原理图电流互感器不完全星型接法3D示意图4电流互感器星型接法星型接法原理图（适用10kV以上）星型接法原理图（适用400V）星型接法3D示意图（400V）5电能表接线示意图三相三线电能表组合接线示意图（3*100V电能表+3*100V专变采集终端）三相四线电能表组合接线示意图（3*57.7V电能表+3*100V专变采集终端）三相四线电能表组合接线示意图（3*220V电能表+3*220V专变采集终端）特殊说明400V电流互感器不需要接地，只有10V及以上的电流互感器非极性端才须接地。

在接线过程中强烈推荐采用分相接地的方式，而且电流回路与电压回路分开接地。

三电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

三相互感器与电流表和电度表电能表如何接线？
三相互感器与电流表和电度表如何接线？这是一个老问题了，很多人回答了，基本上是千篇一律，在网上找一下“度娘”大把的接线图就出来了，根本就不需要费多大精力个精力。

其实三相互感器与电流表和电度表如何接线，有很多知识点在里面，并不像有些回答就是互感器的二次S1接三相电度表的1 4 7端子，S2接3 6 9端子那么简单。

根据题主的提问的题意，可以理解为一下几个方面的知识点：
一、三相互感器的完全星形接法电路；我们知道电流互感器是特殊变压器，这样我们可以把它理解为给电流表或者电度表提供电流的电源变压器。

二、互感器的同名端和异名端的知识点：同名端是指在同一交变磁通的作用下任一时刻两(或两个以上)绕组中都具有相同电势极性的端头彼此互为同名端。

对于互感器来说P1与S1就是同名端，P1与S2就是异名端，在做电气原理图时用*号表示同名端，这个时候就要求互感器的P1端的方向是电流的进入方向。

三、电路的串联，如果计量（电度表）互感器与测量（电流表）共用一组互感器的话，那么就存在一个电流表和电度表的电流线圈的电路串联电路，一般我们在工作实践中是电流表串在电度表之前。

如图
以上就是我的回答，望各位同仁给予留言斧正，谢谢！。

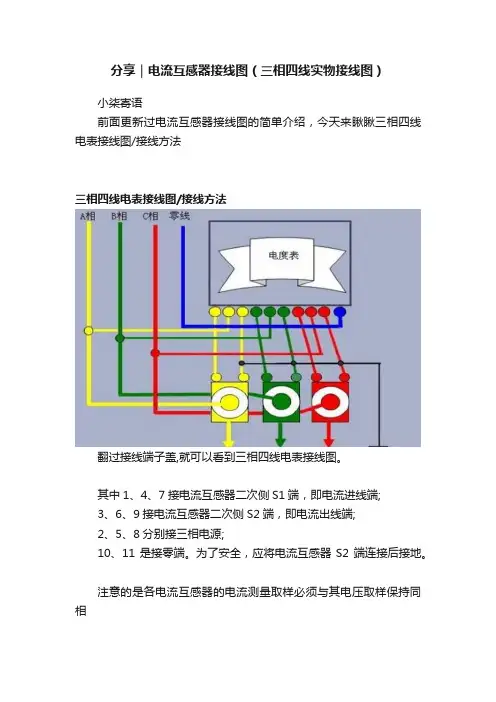

分享｜电流互感器接线图（三相四线实物接线图）
小柒寄语
前面更新过电流互感器接线图的简单介绍，今天来瞅瞅三相四线电表接线图/接线方法
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相
即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图
看完文章后，您可以做三件事
第一、写留言把自己想看的东西写出来与小编交流学习！第二、点赞支持小编！小编会感激涕零！。

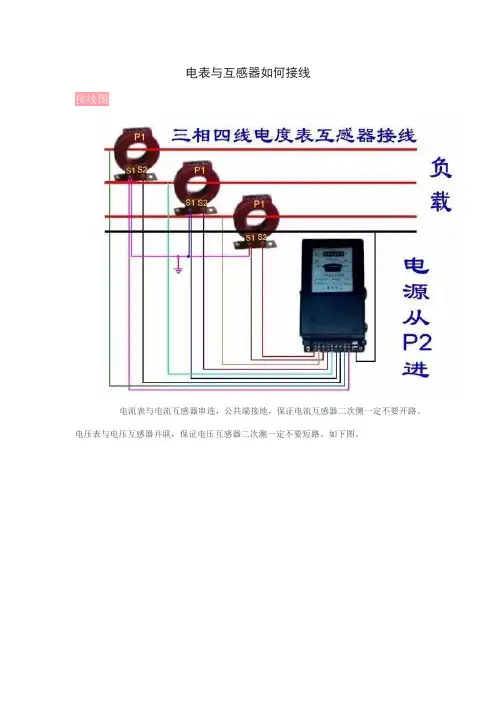

电表与互感器如何接线
电流表与电流互感器串连，公共端接地，保证电流互感器二次侧一定不要开路。

电压表与电压互感器并联，保证电压互感器二次测一定不要短路。

如下图。

电度表有电流回路和电压回路。

电流回路接电流互感器的二次侧，注意：一端要接地。

电压回路接电压互感器的二次侧。

实际用电量=电度表的计量度数x电流互感器的变比x电压互感器的变比
正反转就在于负载端线是从上面往下面穿还是下面往上面穿的问题S1接1S2接3并接地的时候电源端就应该是从互感器的接线头那面往下面穿电表才会正转S2接1、S1接3并接地的时候电源端就应该从互感器的反面穿过去电表正转
要注意互感器的接线端是朝向电源端才行如果接线端是朝向负载端电表反转。

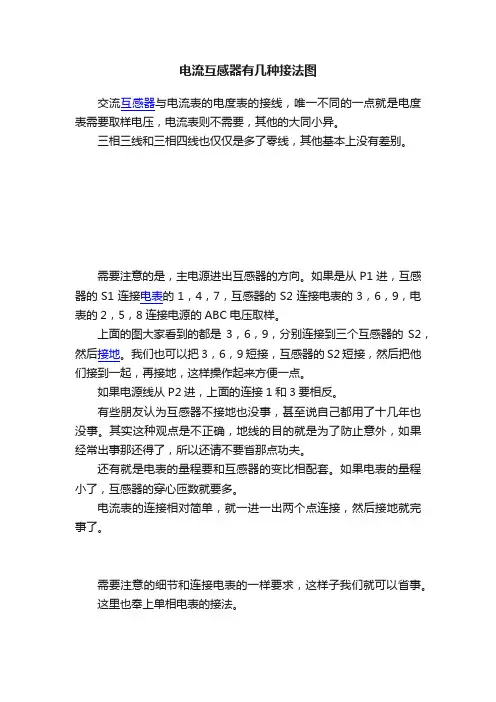

电流互感器有几种接法图
交流互感器与电流表的电度表的接线，唯一不同的一点就是电度表需要取样电压，电流表则不需要，其他的大同小异。

三相三线和三相四线也仅仅是多了零线，其他基本上没有差别。

需要注意的是，主电源进出互感器的方向。

如果是从P1进，互感器的S1连接电表的1，4，7，互感器的S2连接电表的3，6，9，电表的2，5，8连接电源的ABC电压取样。

上面的图大家看到的都是3，6，9，分别连接到三个互感器的S2，然后接地。

我们也可以把3，6，9短接，互感器的S2短接，然后把他们接到一起，再接地，这样操作起来方便一点。

如果电源线从P2进，上面的连接1和3要相反。

有些朋友认为互感器不接地也没事，甚至说自己都用了十几年也没事。

其实这种观点是不正确，地线的目的就是为了防止意外，如果经常出事那还得了，所以还请不要省那点功夫。

还有就是电表的量程要和互感器的变比相配套。

如果电表的量程小了，互感器的穿心匝数就要多。

电流表的连接相对简单，就一进一出两个点连接，然后接地就完事了。

需要注意的细节和连接电表的一样要求，这样子我们就可以省事。

这里也奉上单相电表的接法。

不管是三相四线还是单相两线，他们的零线都只是给电表做一个回路，负载的回路还是要从主电源这里接。

电流互感器是我们日常工作中经常接触的器件，熟练掌握各种接法，单相，三相，三相四线都应该牢记于胸，用时随手拈来。

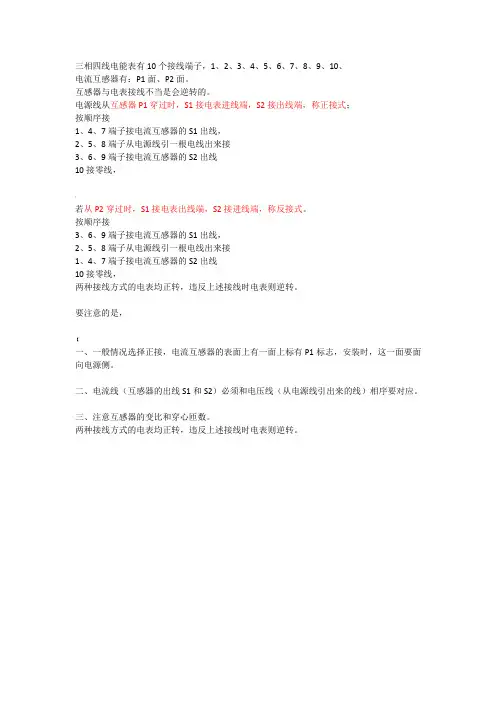

三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。

互感器与电表接线不当是会逆转的。

电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
:
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。

按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。

要注意的是，
【
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。

二、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。

三、注意互感器的变比和穿心匝数。

两种接线方式的电表均正转，违反上述接线时电表则逆转。

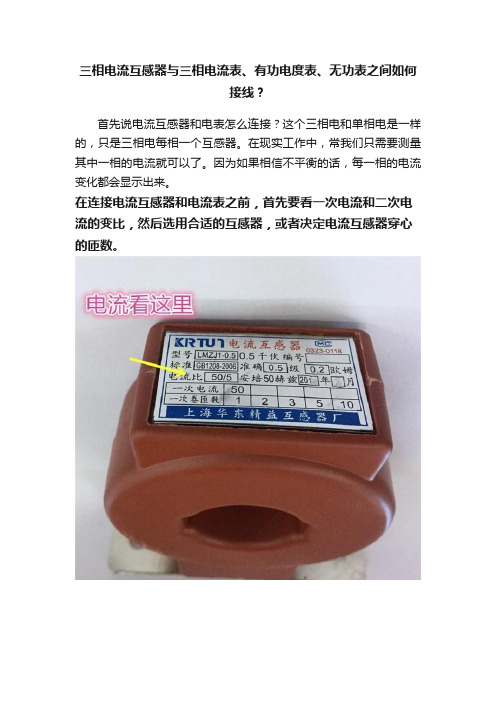

三相电流互感器与三相电流表、有功电度表、无功表之间如何接线？首先说电流互感器和电表怎么连接？这个三相电和单相电是一样的，只是三相电每相一个互感器。

在现实工作中，常我们只需要测量其中一相的电流就可以了。

因为如果相信不平衡的话，每一相的电流变化都会显示出来。

在连接电流互感器和电流表之前，首先要看一次电流和二次电流的变比，然后选用合适的互感器，或者决定电流互感器穿心的匝数。

电流互感器穿心匝数的变比，可以参照上面这张图。

什么情况下需要电流互感器？1、被测线路电流超过了仪表或保护、控制装置的输入范围。

2、需要实现与一次电路电气隔离。

3.将额定电流变换为统一的标称值，以利于所接电表的标准化。

电流互感器和电流表怎么连接？其实这个也简单，需要测量的电线，从电流互感器的p1端穿入，从p2端穿出接入用电设备。

电流互感器的s1和s2中间串联电流表。

也就是把s1和s2分别连接到电流表，两个接线端子，S2一定要接地。

电流互感器和有功电表和无功电表的连接。

现在的有功电表和无功电表，多数都是一体的，连接的方式如下。

接线的时候应该要注意，电表的2，5，8接线端子进电源火线，接线端子10接电源零线。

接线端子1，4，7接互感器s1，接线端子3，6，9接互感器端子s2。

如果是单独的无功电表，可以参照下面的接线图板。

接线要点：1 . A相互感器S1必须接电流线圈进线1，S2接电流线圈的出线3；B相、C相类似。

2 .母线必须从互感器的P1端穿入，P2端穿出。

3 . 为了安全起见，互感器S2端必须接地，且必须用2.5平方以上的铜线。

4. 11号端子和4、5端子必须为同一相；12号端子和6、7端子必须为同一相；13号端子和8、9端子必须为同一相5. 无功表必须要接电源，即220V以上就是我的分析和解答。

仅代表个人方法，供提问这个阅读者，参考。

由于个人知识的经验有限，有不足的地方请大家评论补充，有错误的地方请大家及时指正。

谢谢！。

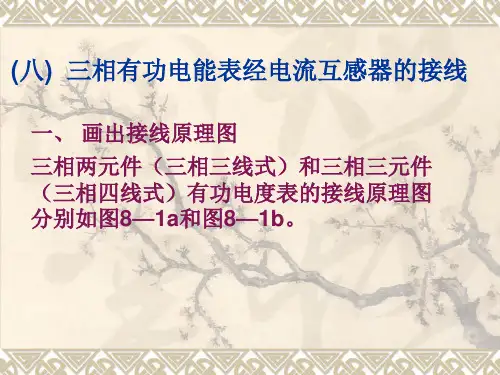

三相有功电度表经电流互感器的接线图有三相三线式(三相两元件)和三相四线式(三相三元件)两种。

两种。

按图接线(实做)选件及接线要求选件及接线要求1.电度表的额定电压应与电源电压一致，额定电流应是5A 的。

的。

2.要按正相序接线。

要按正相序接线。

3.电流互感器要和LQG 型的，精度应不低于0.5级。

电流互感器的极性要用对。

级。

电流互感器的极性要用对。

三相四线式(三相三元件)电度表经电流互感器接线原理图电度表经电流互感器接线原理图三相三线式(三相两元件)电度表经电流互感器接线原理图电度表经电流互感器接线原理图4.二次线应使用绝缘铜导线，中间不得有接头。

其截面：电压回路应不小于 1.5mm²；电流回路不小于小于2.5mm²。

5.二次线应排列整齐，两端穿带有回路标记和编号的“标志头”。

6.当计量电流超过250A 时，其二次回路应经专用端子接线，各相导线在专用端子上的排列顺序：自上至下，或自左至右为U 、V 、W 、 N 。

7.三相四线有功电度表(DT 型)，可对三相四线对称或不对称负载作有功电量的计量；可对三相四线对称或不对称负载作有功电量的计量；而三相三线有而三相三线有功电度表(DS 型)，仅可对三相三线对称或不对称负载作有功电量的计量。

，仅可对三相三线对称或不对称负载作有功电量的计量。

例某三相四线负荷电流为361A ，经电流互感器接线的三相有功电度表作有功是量计量。

，经电流互感器接线的三相有功电度表作有功是量计量。

可选DT86型 380/220 3×3×6A 6A 的有功电度表。

用LQZ LQZ——0.5 400/5的电流互感器。

的电流互感器。

电能表互感器接线方法电能表互感器是电能计量系统中的重要组成部分，它的接线方法直接影响到电能计量的准确性和稳定性。

正确的接线方法不仅可以确保电能表的正常运行，还可以提高电能计量的准确度。

因此，合理、规范的接线方法对于电能计量系统至关重要。

首先，我们需要了解电能表互感器的基本原理。

电能表互感器是一种用于变压变比的装置，它的作用是将高压侧的电压和电流信号转换成低压侧的信号，以供电能表进行计量。

在实际应用中，电能表互感器的接线方法主要有串联和并联两种方式。

对于串联接线方法，通常适用于电流互感器。

在串联接线中，电流互感器的一端与电能表的输入端相连，另一端与电能表的输出端相连。

这种接线方法可以有效地将高压侧的电流信号转换成低压侧的信号，从而实现电能的准确计量。

而对于并联接线方法，则适用于电压互感器。

在并联接线中，电压互感器的一端与电能表的输入端相连，另一端与电能表的输出端相连。

通过这种接线方法，可以将高压侧的电压信号转换成低压侧的信号，以供电能表进行计量。

在实际应用中，我们需要根据具体的情况选择合适的接线方法。

在进行接线时，需要注意以下几点：首先，要确保互感器的接线端子清晰明了，接线牢固可靠，避免接线松动或接触不良，以免影响电能计量的准确性。

其次，要根据电能表的接线要求，正确连接互感器的输入端和输出端，避免接反或连接错误，导致电能表无法正常工作。

最后，要对接线进行严格的检查和测试，确保接线无误，电能计量系统能够正常运行。

总之，电能表互感器的接线方法是电能计量系统中至关重要的一环，正确的接线方法可以保证电能计量的准确性和稳定性。

因此，在进行接线时，我们需要严格按照要求进行操作，确保接线的准确性和可靠性，从而保证电能计量系统的正常运行。
