行位设计要求

行位设计要求 (1)行位机构的各组件应有合理的加工工艺性，尤其是成型部位。一般要求： a. b.

(2)行位机构的组件及其装配部位应保证足够的强度、刚度。 行位机构一般依据经验设计，也可进行简化计算(计算参阅第五章5.3节)，为保证足够的强度、刚度，一般情况采用：

A.结构尺寸最大。在空间位置可满足的情况下，行位组件采用最大结构尺寸

B .优化设计结构。例如以下几种情况 1)对较长行位针末端定位，避免行位针弯曲，如图7.2.3 2)加大斜顶的断面尺寸，减小斜顶的导滑斜度，避免斜顶杆弯曲，如图7.2.4 所示，在胶件结构空间“D”允许的情况下，加大斜顶的断面尺寸“a”“b”，尤其是尺寸“b”，同时，在满足侧抽芯的前提下，减小角度“A”，避免斜顶在侧向力的作用下杆部弯曲。

3)改变铲鸡的结构，增强装配部位模具的强度。如图7.2.5a ， ，7.2.6a 7.2.6b所示。

4)增加锁紧，提高铲鸡的强度。(参阅第五章5.3)

夹线 夹线

加工工艺性不好,因为行 位上的成型部分不可以同前模一起加工,图示“夹线”部位不易接顺,影响模具质量。

加工工艺性好,因为行位上 的成型部分(去掉镶针)可以同前模一起加工,图示“夹线”部位容易接顺,可提高模具质量。 图7.2.2

型芯为镶拼结构,有

利于制做及维修

行位针悬空,易弯曲 对较长行位

针增加定位,不易弯曲,但须增加行程 图7.2.3a 图

结构性较好，此处强度较强，不易损坏。

结构性不好，此处

强度较弱，易损坏。

图7.2.5a 图7.2.5b 因码模坑及铲鸡结构不合理,导致此处悬空,模具强度减弱

码模坑与铲鸡已基本相通 改变铲鸡的装配位

置,增大码模坑与铲鸡之间的距离，提高模具强度。另外,也可取消铲鸡装配位的码模坑

加大尺寸“b” 增强顶杆强度 图7.2.4

减小角度“A” 增强顶杆强度 (3)行位机构的运动应合理 为了行位机构可以正常的工作，应保证在开、合模的过程中，行位机构不与其它结构部件发生干涉，且运动顺序合理可靠。通常应多考虑以下几点：

A.采用前模行位时，应保证开模顺序。如图7.2.7，在开模时，应从A―A处首先分型，然后B―B处分型。

B.采用液压(气压)行位机构时，行位

的分型与复位顺序必须控制好，否则行位

C.行位机构在合模时，防止与顶出机构发生干涉。 当行位机构与顶出机构在开模方向上的投影重合时，应考虑采用先复位机构,让顶出机构先行复位。(复位机构参见第八章8.6)

D.当驱动行位的斜导柱或斜滑板较长时，应增加导柱的长度。

导柱长度L>D+15mm 加长导柱的目的是为了保证在斜导柱或斜滑板导入行位机构的驱动位置之前，前后模已由导柱、导套完全导向，避免行位机构在合模的过程中碰坏。

(4)保证足够的行位行程，以利于胶件脱模。 行位行程一般取侧向孔位或凹凸深度加上0.5~2.0mm (5)行位导滑应平稳可靠，同时应有足够的使用寿命。

图7.2.7 1—前模 2—锁紧块 3—行位 4—支架 5—后模 6—拉杆 7—连接器 8—油缸 图7.2.8 1—油缸报 2—支架 3—拉杆 4—行位

5—前模 6—行位针 7—固定板 8—后模 图7.2.9

行位 导滑槽

图 行位导滑面(即运动接触面及受力面)应有足够的硬度和润滑。一般来说，行位组件须热处理，其硬度应达到HRC40以上，导滑部分硬度应达到HRC52~56，导滑部分应加工油槽。

(6)行位定位应可靠 abcd所示。 a)普遍使用，但因内置弹簧的限制，行距较小。 b)适用于模具安装后，行位块位于上方或侧面和行距较大的行位，行位块位于上方时，弹簧力应为行位块自重的1.5倍以上。

c)适用于模具安装后，行位块位位于侧面。 d)适用于模具安装后，行位块位位于下方，利用行位自重停留在挡块上。

(7)行位开启需由机械机构保证，避免单独采用弹簧的形式。

镶件 导滑面 (a)一般形式 (b)用延长导滑槽形式 图

延长导滑槽

1限位钉2弹簧3行位 a) 1弹簧2限位块3行位

b) 1行位2限位块

d) 1—定位珠 2行位

c)

1—面板2—压块3—流道推板4—弹簧5—行位6—A板 不合理结构

行位开启动力仅由弹簧提供

行位开启动力由拉板“3”提供，弹簧起辅助作用。 1─前模2─前模行位3─后模 较合理结构

取消了台阶，消除了应力集中点，增强了此处钢位强度

增加圆角

7.3前模行位机构 前模行位机构是指行位设置在前模一方，因此须保证行位在开模前先完成分型或抽芯动作；或利用一些机构使行位在开模的一段时间内保持与胶件的水平位置不变并完成侧抽芯动作。

因为行位设置在前模一方，前模行位所成型的胶件上的位置就直接影响着前模强度。为了满足强度要求，前模行位所成型的胶件上的位置应满足下面要求，当不能满足时，应同相关负责人协商。

3.0mm。 20.0mm时，D5.0mm；L20.0mm时，D 另外，在设计前模行位时，除了受胶件特殊结构影响外，应尽力避免因行位孔而产生薄钢、应力集中点等缺陷，提高模具强度。如图；

前模行位机构典型结构： (1)结构1(基本结构) 如图7.3.5 前模行位机构的基本形式。开模时由于拉勾6的连结作用，模具在弹弓胶5的作用下首先沿A―A面分型，与此同时，行位4在铲鸡2斜滑槽的作用下完成侧抽芯，当开模到一定距离时，由于定距拉板1的作用，拉勾6打开，完成B―B面分型。

(2)结构2(简化结构) 如图7.3.6 使用于简化型细水口模坯的前模行位机构。开模时由于拉勾1的连结作用，模具在弹簧4的作用下首先沿A―A面分型，与此同时，行位3在铲鸡2斜滑槽

1—前模2—行位型芯3—后模4—后模镶件

图7.3.3

封胶距离5.0mm

改善模具结构增加钢位厚度

斜面过渡

1─前模2─前模行位3─后模 不合理结构

应力集中点， 应采用圆角消除

间距较小模具强度较弱

1—定距拉板2—铲鸡3—弹簧4—行位5—弹弓胶6—拉勾 图7.3.1

图7.3.1 图7.3.2 避免尖角 的作用下完成侧抽芯，当开模到一定距离时，由于定距拉板5的作用，拉勾1打开，完成B―B面分型。

1—拉勾 2—铲鸡 3—行位 4—弹簧 5—定距拉板 图7.3.6 7.4后模行位机构 后模行位机构的主要特点为行位在后模一方滑动，行位分型、抽芯与开模同时或延迟进行，一般由固定在前模的斜导柱或铲鸡驱动，开模时行位朝远离胶件的方向运动。其典型结构如下：

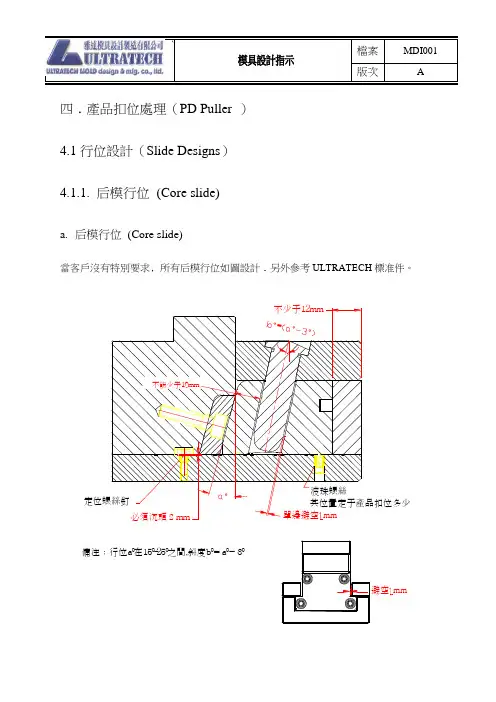

(1)结构1 如图7.4.1 行位3在铲鸡2斜 滑槽的作用下完成分型、抽芯动作。 特点：结构紧凑，工作稳定可靠，侧向抽 拔力大。适用于行位较大、抽拔力较大的情况。 缺点：制作复杂，铲鸡与斜滑槽之间 的摩擦力较大，其接触面需提高硬度并润滑。 (2)结构2 如图7.4. 行位3在斜导柱的作 用下完成分型、抽芯动作。 特点：结构简单。适用于行程较小、抽拔力 较小的情况。锁紧块与行位的接触面需有较高硬 度并润滑。锁紧块斜面角应大于斜导柱斜度角2~3o。 缺点：侧向抽拔力较小。行位回位时，大部分行位需由斜导柱启动，斜导柱受力状况不好。

特别注意：当驱动行位的斜导柱或斜滑板开始工作前，前、后模必须由导柱导向。

1—A板 2—铲鸡 3—行位 4—弹簧 5—B板 6—托板 图7.4.1

1—A板 2—锁紧块 3—行位 4—限位钉 5—弹簧 6—B板 图7.4.2 7.5内行位机构 内行位机构主要用于成型胶件内壁侧凹或凸起，开模时行位向胶件“中心”方向运动。其典型结构如下：

(1)结构1 如图7.5.1，内行位成型胶件内壁侧凹。 内行位1在斜销3的作用下移动，完成对胶件内壁侧凹的分型，斜销3与内行位1脱离后，内行位1在弹簧4的作用下使之定位。因须在内行位1上加工斜孔，内行位宽度要求较大。

(2)结构2 如图7.5.2，行位1上直接加工斜尾，开模时内行位1在镶块5的A斜面驱动下移动，完成内壁侧凹分型。此形式结构紧凑，内行位宽度不受限制，占用空间小。

(3)结构3 >0.5mm。注意a1应大于a。 1—内行位2—压块3—斜销4—弹簧5—挡块

图7.5.1

注意此处强度 必须增加圆角 控制压块厚度，厚度取8.0~10.0mm

1—内行位2—压块3—弹簧4—挡块5—镶块 图7.5.2

当内行位空间较小时，为了避免此处弯曲，压块应取较小的厚度 厚度允许小于8.0mm，但行位须做成“T”结构。

1—内行位2—斜导柱3—弹簧4—挡块 图7.5.3

保证尺寸“D”要求的同时，也应保证此处的强度。
