48CrMo化学成分

化学成份碳 C ：0.38～0.45 硅Si：0.17～0.37 锰Mn：0.50～0.80 硫S ：允许残余含量≤0.035 磷P ：允许残余含量≤0.035 铬Cr：0.90～1.20 镍Ni：允许残余含量≤0.030 铜Cu：允许残余含量≤0.030 钼Mo：0.15～0.25 42CrMo许用应力42CrMo许用应力186～310/MPa，屈服点930σs/MPa，42CrMo强度、淬透性高，韧性好，淬火时变形小，高温时有高的蠕变强度和持久强度。

42CrMo用于制造要求较35CrMo钢强度更高和调质截面更大的锻件力学性能抗拉强度σb (MPa)：≥1080(110) 屈服强度σs (MPa)：≥930(95) 伸长率δ5 (％)：≥12 断面收缩率ψ(％)：≥45 [1] 冲击功Akv (J)：≥63 冲击韧性值αkv (J/cm2)：≥78(8) 硬度：≤217HB 试样尺寸：试样毛坯尺寸为25mm42CrMo热处理退火annealing No.1 "760±10℃退火，炉冷至400℃空冷。

HB220-230 正火normalize No.4 860±10℃正火，出炉空冷。

调质quenching+tempering No.5 840±10℃淬水或油（视产品型状复杂程度），680-700度回火。

HB<217 调质quenching+tempering No.6 840±10℃淬油，再470度回火处理。

HRC41-45 调质quenching+tempering No.7 840±10℃淬油，再480度回火处理。

HRC35-45 调质quenching+tempering No.8 850℃淬油，再510度回火处理。

HRC38-42 调质quenching+tempering No.9 850℃淬油，再500度回火处理。

HRC40-43 调质quenching+tempering No.10 850℃淬油，再510℃回火处理。

T 15 T 42
M 35 M 35 + S M 41 M 42 M 33 T4
T5
M3 M2 M 3 Class 2 M1 M7 T1
410 S 410 S 430 420 403 420 431 430 F 440 A
440 B
431 440 C
304 303 316 329 430 Ti 409
1.4000 RF 1 RFS 1 RF 3 RF 2 RF 4 RFS 4 RFS 3 1.4109 1.4110 RFSH 1 RFSH 2 RFSH 5 RF 5 RFSH 4 RFSH 6 1.4136 1.4138 SB 2 1.4305 SB 5 SB 9 RFS 2 1.4512 RFSH 7

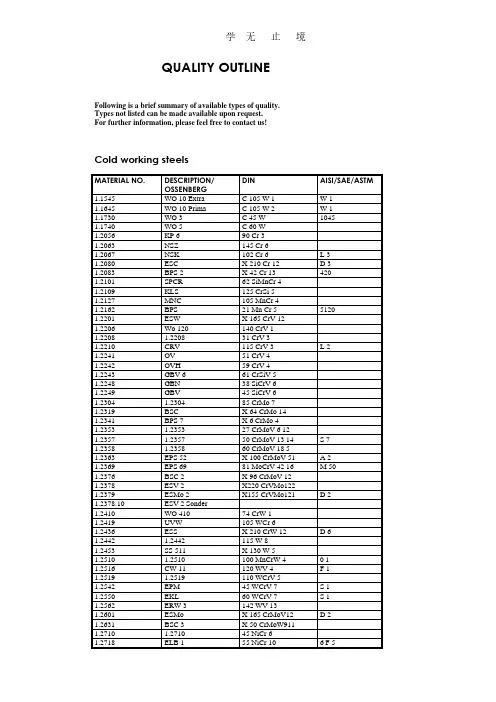

Cold working steels
MATERIAL NO.
1.1545 1.1645 1.1730 1.1740 1.2056 1.2063 1.2067 1.2080 1.2083 1.2101 1.2109 1.2127 1.2162 1.2201 1.2206 1.2208 1.2210 1.2241 1.2242 1.2243 1.2248 1.2249 1.2304 1.2319 1.2341 1.2353 1.2357 1.2358 1.2363 1.2369 1.2376 1.2378 1.2379 1.2378.10 1.2410 1.2419 1.2436 1.2442 1.2453 1.2510 1.2516 1.2519 1.2542 1.2550 1.2562 1.2601 1.2631 1.2710 1.2718
AISI/SAE/ASTM W1 W1 1045
L3 D3 420
5120

42crmoh化学成分42CrMoH是一种优质的钢材材料，由铬、钼、锰、硫、磷、碳等元素经过配比制成。

它具有优秀的强度、硬度、韧性和可加工性，被广泛应用于工业生产中。

下面我们将从化学成分、性能特点和应用领域三个方面对42CrMoH进行阐述。

一、化学成分元素化学成分（%）C 0.38～0.42Si 0.17～0.37Mn 0.50～0.80Cr 0.90～1.20Mo 0.15～0.25Ni ≤0.30S ≤0.030P ≤0.030二、性能特点1. 优异的强度和硬度42CrMoH具有极高的强度和硬度，经过适当的热处理可以获得更好的机械性能。

当经过固溶处理和调质处理后，其抗拉强度可达到1100MPa以上，屈服强度可以达到900MPa以上，硬度可达到35-42HRC。

2. 良好的韧性和可加工性42CrMoH不仅具有优异的强度和硬度，还具有良好的韧性和可加工性。

这意味着它可以在较大的氢氧化纤维板、操作空间有限的环境以及需要进行钻、车、铣等加工工艺的情况下应用广泛。

3. 良好的耐磨性和耐蚀性42CrMoH具有很好的耐磨性和耐蚀性，可以在高温、高压、高粘性介质以及酸碱等恶劣环境下使用，不易生锈及腐蚀。

三、应用领域42CrMoH广泛应用于矿山机械、工程机械、冶金机械、农业机械、林业机械、石油机械、汽车制造、电气设备、船舶制造等领域。

例如：大型耐磨轴承钢轴、机车车轮、卡盘盘等。

由于其物理性能良好、优异的磨损体积、超高的耐磨性和耐蚀性，很受用户欢迎。

综上所述，42CrMoH化学成分和性能特点使其成为一种非常优秀的钢材材料，广泛应用于工业生产中。

它的优异的强度、硬度、韧性和可加工性，赢得了广大用户的信任和好评，成为当代钢材材料中的佼佼者。

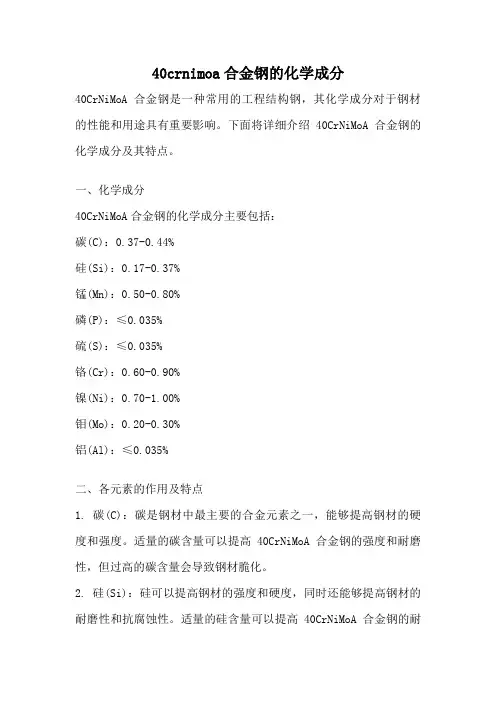

40crnimoa合金钢的化学成分40CrNiMoA合金钢是一种常用的工程结构钢，其化学成分对于钢材的性能和用途具有重要影响。

下面将详细介绍40CrNiMoA合金钢的化学成分及其特点。

一、化学成分40CrNiMoA合金钢的化学成分主要包括：碳(C)：0.37-0.44%硅(Si)：0.17-0.37%锰(Mn)：0.50-0.80%磷(P)：≤0.035%硫(S)：≤0.035%铬(Cr)：0.60-0.90%镍(Ni)：0.70-1.00%钼(Mo)：0.20-0.30%铝(Al)：≤0.035%二、各元素的作用及特点1. 碳(C)：碳是钢材中最主要的合金元素之一，能够提高钢材的硬度和强度。

适量的碳含量可以提高40CrNiMoA合金钢的强度和耐磨性，但过高的碳含量会导致钢材脆化。

2. 硅(Si)：硅可以提高钢材的强度和硬度，同时还能够提高钢材的耐磨性和抗腐蚀性。

适量的硅含量可以提高40CrNiMoA合金钢的耐磨性和强度。

3. 锰(Mn)：锰可以提高钢材的强度和韧性，并且能够改善钢材的加工硬化性能。

适量的锰含量可以提高40CrNiMoA合金钢的强度和韧性。

4. 磷(P)和硫(S)：磷和硫是钢材中的杂质元素，其含量应控制在较低水平，以避免对钢材的性能产生不良影响。

5. 铬(Cr)：铬能够提高钢材的硬度、耐磨性和耐蚀性。

适量的铬含量可以提高40CrNiMoA合金钢的强度、硬度和耐蚀性。

6. 镍(Ni)：镍能够提高钢材的韧性和强度，同时还能够提高钢材的耐腐蚀性。

适量的镍含量可以提高40CrNiMoA合金钢的韧性和耐腐蚀性。

7. 钼(Mo)：钼可以提高钢材的强度、硬度和耐磨性。

适量的钼含量可以提高40CrNiMoA合金钢的强度、硬度和耐磨性。

8. 铝(Al)：铝是一种常见的脱氧元素，能够有效地去除钢材中的氧和气泡，提高钢材的纯净度和均匀性。

三、40CrNiMoA合金钢的特点40CrNiMoA合金钢具有良好的硬度、强度和韧性，适用于制造大型重载、高强度和高韧性的零部件，如汽车传动轴、发动机曲轴、风力发电主轴等。
