钢铁化学成分

各种元素在钢铁中的作用钢铁是铁与C(碳)、Si(硅)、Mn(锰)、P(磷)、S(硫)以及少量的其他元素所组成的合金。

其中除Fe(铁)外，C的含量对钢铁的机械性能起着主要作用，故统称为铁碳合金。

它是工程技术中最重要、用量最大的金属材料。

各种元素在钢铁中有什么作用碳（Carbon)存在于所有的钢材，是最重要的硬化元素。

有助于增加钢材的强度，我们通常希望刀具级别的钢材拥有0.6%以上的碳，也成为高碳钢。

铬（Chromium)增加耐磨损性，硬度，最重要的是耐腐蚀性，拥有13%以上的认为是不锈钢。

尽管这么叫，如果保养不当，所有钢材都会生锈锰（Manganese）重要的元素，有助于生成纹理结构，增加坚固性，和强度、及耐磨损性。

在热处理和卷压过程中使钢材内部脱氧，出现在大多数的刀剪用钢材中，除了A-2,L-6和CPM 420V。

钼（Molybdenum）碳化作用剂，防止钢材变脆，在高温时保持钢材的强度，出现在很多钢材中，空气硬化钢（例如A-2,ATS-34）总是包含1%或者更多的钼,这样它们才能在空气中变硬。

镍（Nickle）保持强度、抗腐蚀性、和韧性。

出现在L-6\AUS-6和AUS-8中。

硅（Silicon）有助于增强强度。

和锰一样，硅在钢的生产过程中用于保持钢材的强度。

钨（Tungsten）增强抗磨损性。

将钨和适当比例的铬或锰混合用于制造高速钢。

在高速钢M-2中就含有大量的钨。

钒（Vanadium）增强抗磨损能力和延展性。

一种钒的碳化物用于制造条纹钢。

在许多种钢材中都含有钒，其中M-2，Vascowear，CPM T440V和420V A含有大量的钒。

而BG-42与ATS-34最大的不同就是前者含有钒按钢的用途分类一、结构钢（1)建筑及工程用结构钢简称建造用钢，它是指用于建筑、桥梁、船舶、锅炉或其他工程上制作金属结构件的钢。

（2)机械制造用结构钢--是指用于制造机械设备上结构零件的钢。

这类钢基本上都是优质钢或高级优质钢，主要有优质碳素结构钢、合金结构钢、易切结构钢、弹簧钢、滚动轴承钢等根据含碳量和用途的不同﹐这类钢大致又分为三类﹕1. 小于0.25％C为低碳钢﹐其中尤以含碳低于0.10%的08F﹐08Al等﹐由于具有很好的深冲性和焊接性而被广泛地用作深冲件如汽车﹑制罐……等﹐20G则是制造普通锅炉的主要材料﹐此外﹐低碳钢也广泛地作为渗碳钢﹐用于机械制造业﹐2. 0.25～0.60％C为中碳钢﹐多在调质状态下使用﹐制作机械制造工业的零件。

国标316l不锈钢化学成分
国标316L不锈钢是一种低碳高钼不锈钢，具有优异的耐蚀性和耐热性。

其化学成分主要包括铬、镍、钼和少量的碳、磷、硫、锰和硅等元素。

不锈钢的主要成分是铬（Cr），通常占铁合金中的12%以上。

铬元素可以形成一种致密的氧化铬（Cr2O3）膜，使钢材表面形成一层耐腐蚀的保护层，从而提高不锈钢的耐腐蚀性能。

316L不锈钢中含有较高比例的镍（Ni）。

镍元素可以提高不锈钢的耐腐蚀性能和耐高温性能，使其具有更好的机械性能和可焊性。

同时，镍还可以提高不锈钢的抗拉强度和耐冲击性。

316L不锈钢中还含有少量的钼（Mo）。

钼元素可以提高不锈钢的耐蚀性能，特别是在氯离子环境下的耐蚀性能。

钼可以抑制不锈钢在氯离子存在下的晶间腐蚀，使其具有优异的耐蚀性。

316L不锈钢中的碳含量较低，一般小于0.03%。

低碳含量可以提高不锈钢的抗晶间腐蚀性能和焊接性能。

此外，碳元素还可以提高不锈钢的强度和硬度。

316L不锈钢中还含有少量的磷、硫、锰和硅等元素。

磷和硫是常见的杂质元素，其含量应控制在较低的水平，以避免对不锈钢的耐腐蚀性能产生不利影响。

锰和硅是钢铁中的常见元素，能够提高不锈
钢的强度和硬度。

国标316L不锈钢的化学成分包括铬、镍、钼和少量的碳、磷、硫、锰和硅等元素。

这些元素的含量和比例对不锈钢的耐蚀性、耐热性、机械性能和可焊性等具有重要影响，使316L不锈钢成为广泛应用于化工、制药、食品加工等领域的理想材料。

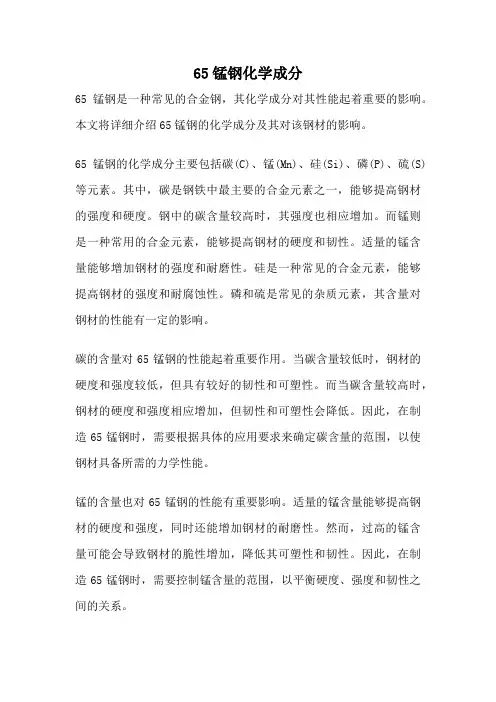

65锰钢化学成分65锰钢是一种常见的合金钢，其化学成分对其性能起着重要的影响。

本文将详细介绍65锰钢的化学成分及其对该钢材的影响。

65锰钢的化学成分主要包括碳(C)、锰(Mn)、硅(Si)、磷(P)、硫(S)等元素。

其中，碳是钢铁中最主要的合金元素之一，能够提高钢材的强度和硬度。

钢中的碳含量较高时，其强度也相应增加。

而锰则是一种常用的合金元素，能够提高钢材的硬度和韧性。

适量的锰含量能够增加钢材的强度和耐磨性。

硅是一种常见的合金元素，能够提高钢材的强度和耐腐蚀性。

磷和硫是常见的杂质元素，其含量对钢材的性能有一定的影响。

碳的含量对65锰钢的性能起着重要作用。

当碳含量较低时，钢材的硬度和强度较低，但具有较好的韧性和可塑性。

而当碳含量较高时，钢材的硬度和强度相应增加，但韧性和可塑性会降低。

因此，在制造65锰钢时，需要根据具体的应用要求来确定碳含量的范围，以使钢材具备所需的力学性能。

锰的含量也对65锰钢的性能有重要影响。

适量的锰含量能够提高钢材的硬度和强度，同时还能增加钢材的耐磨性。

然而，过高的锰含量可能会导致钢材的脆性增加，降低其可塑性和韧性。

因此，在制造65锰钢时，需要控制锰含量的范围，以平衡硬度、强度和韧性之间的关系。

硅的含量也对65锰钢的性能产生影响。

适量的硅含量能够提高钢材的强度和耐腐蚀性。

然而，过高的硅含量可能导致钢材的韧性降低，并增加其易碎性。

因此，在制造65锰钢时，需要控制硅含量的范围，以平衡强度和韧性之间的关系。

磷和硫等杂质元素的含量也对65锰钢的性能产生一定的影响。

较高的磷含量可能会导致钢材的脆性增加，影响其可塑性和韧性。

而硫的含量较高时，易形成夹杂物，降低钢材的强度和韧性。

因此，在制造65锰钢时，需要控制磷和硫等杂质元素的含量，以提高钢材的性能。

65锰钢的化学成分包括碳、锰、硅、磷、硫等元素。

这些元素的含量对钢材的性能起着重要的影响。

合理控制这些元素的含量，可以使65锰钢具备所需的力学性能、耐磨性和耐腐蚀性。

欧标3.3541成分表
欧标3.3541是指欧洲标准化委员会（CEN）发布的关于钢铁产
品化学成分的标准。

这个标准规定了钢铁产品中允许的化学成分范围，以确保产品的质量和性能符合特定的要求。

根据欧标3.3541，钢铁产品的化学成分包括碳含量、硅含量、
锰含量、磷含量、硫含量等。

这些成分对于钢铁的机械性能、加工
性能和耐腐蚀性能都有重要影响。

在具体的成分表中，通常会列出各种元素的允许含量范围，以
及钢铁产品的牌号、热处理状态等信息。

这些信息对于钢铁制品的
生产、加工和应用都具有指导意义。

钢铁产品的化学成分对于其性能和用途具有重要影响。

不同的
成分含量会导致钢铁的硬度、强度、塑性等性能的差异。

因此，遵
循欧标3.3541的化学成分要求对于生产和使用钢铁产品都至关重要。

总的来说，欧标3.3541的成分表是钢铁行业的重要标准，它规
定了钢铁产品中允许的化学成分范围，对于确保钢铁产品的质量和
性能具有重要意义。

符合这一标准的钢铁产品能够满足特定的工程要求，有利于推动钢铁产品的质量和技术水平的提升。

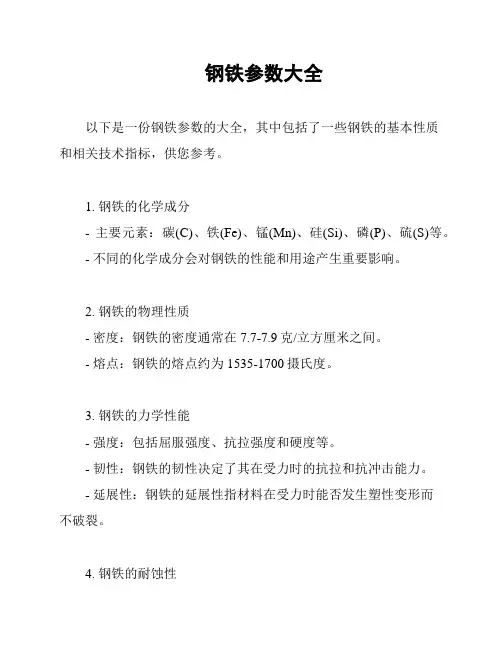

钢铁参数大全
以下是一份钢铁参数的大全，其中包括了一些钢铁的基本性质
和相关技术指标，供您参考。

1. 钢铁的化学成分
- 主要元素：碳(C)、铁(Fe)、锰(Mn)、硅(Si)、磷(P)、硫(S)等。

- 不同的化学成分会对钢铁的性能和用途产生重要影响。

2. 钢铁的物理性质
- 密度：钢铁的密度通常在7.7-7.9克/立方厘米之间。

- 熔点：钢铁的熔点约为1535-1700摄氏度。

3. 钢铁的力学性能
- 强度：包括屈服强度、抗拉强度和硬度等。

- 韧性：钢铁的韧性决定了其在受力时的抗拉和抗冲击能力。

- 延展性：钢铁的延展性指材料在受力时能否发生塑性变形而
不破裂。

4. 钢铁的耐蚀性
- 不同钢铁合金的耐蚀性有所差异，可通过合金化和涂层等方
式提高其耐蚀性。

5. 钢铁的热处理
- 热处理是改变钢铁组织和性能的一种方法，包括退火、正火、淬火、回火等工艺。

6. 钢铁的分类
- 按成分分类：碳钢、合金钢、不锈钢等。

- 按用途分类：结构钢、工具钢、耐磨钢、不锈钢等。

以上只是钢铁参数的一部分内容，具体参数请根据您所需的具
体材料进行查询和确认。

> 注意：以上内容仅供参考，具体参数和技术要求应根据实际
情况进行确定。

a216 gr wcb是一种常见的碳素钢。

它具有一定的化学成分，可以用于制造许多不同类型的零件和设备。

本文将对a216 gr wcb的化学成分进行详细介绍。

二、主要元素1. 碳（C）：碳是a216 gr wcb中最主要的元素之一，其含量通常在0.25~0.30之间。

适当的碳含量可以提高钢的硬度和强度，但过高的碳含量会降低钢的韧性。

2. 硅（Si）：硅的含量通常在0.60~0.90之间。

硅可以提高钢的强度和硬度，同时对于抗氧化和抗腐蚀也有一定的作用。

3. 锰（Mn）：锰的含量通常在0.60~0.90之间。

锰可以提高钢的强度和硬度，同时还有助于降低冷却时的收缩裂纹。

4. 硫（S）：硫的含量通常应控制在0.035以下。

过高的硫含量会影响钢的加工性能和焊接性能。

5. 磷（P）：磷的含量也应控制在0.035以下。

过高的磷含量会降低钢的韧性和冲击价值。

三、其他微量元素除了上述主要元素外，a216 gr wcb中还可能含有少量的铬（Cr）、钼（Mo）和镍（Ni）。

这些元素可以提高钢的耐蚀性、耐磨性和抗疲劳性。

但是它们的含量通常不超过1。

a216 gr wcb的化学成分直接影响着其力学性能、加工性能和耐蚀性能。

合理控制各种元素的含量，可以使得钢具有良好的综合性能，能够满足各种不同工程项目的需求。

在生产和使用过程中，应当仔细关注和控制其化学成分，以确保产品的质量和性能。

五、参考资料1. ASTM A216/A216M-19标准2. 《钢铁材料化学成分和力学性能测试方法》六、a216 gr wcb的应用领域a216 gr wcb由于其良好的力学性能和耐磨性，广泛应用于各种行业的工程项目中。

以下是该钢材常见的应用领域：1. 造纸厂设备：在造纸厂的生产设备中，常需要承受高温、高压和腐蚀的环境。

a216 gr wcb因其抗腐蚀和耐磨的特性，常被用于制造造纸机的零部件，如混浆器、旋转筛和压榨辊等。

2. 化工设备：在化工工业中，许多设备需要耐腐蚀和耐磨，同时对机械性能也有较高要求。

钢铁化学成分表简介钢铁是广泛使用的金属材料之一，其化学成分对其性能具有重要影响。

钢铁的化学成分主要由碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及铁（Fe）等元素组成。

这些元素的不同含量与钢铁的物理特性、机械性能和耐蚀性等密切相关。

元素含量以下是钢铁中常见元素的含量范围：1. 碳（C）：碳是钢铁中最重要的合金元素之一。

它的含量决定了钢铁的硬度和强度。

通常，含碳量在0.02%至0.25%之间的钢被称为低碳钢、中碳钢和高碳钢。

2. 硅（Si）：硅对钢铁的影响类似于碳，但是其效果较弱。

硅的存在可以增强钢铁的抗腐蚀性和减少热膨胀。

硅含量一般在0.15%至0.35%之间。

3. 锰（Mn）：锰是一种重要的合金元素，对钢铁的凝固过程和晶体结构具有重要作用。

锰的含量通常为0.30%至0.80%。

4. 磷（P）：磷的含量应控制在较低水平，以确保钢铁的可塑性和韧性。

磷含量通常不超过0.035%。

5. 硫（S）：硫是一种有害元素，会降低钢铁的可焊性和冲击韧性。

因此，硫含量应控制在低水平，一般不超过0.040%。

6. 铁（Fe）：铁是钢铁的主要组成元素，其含量通常是余量。

总结钢铁的化学成分对其物理和机械性能具有重要影响。

了解钢铁化学成分的含量范围，有助于我们合理选择和使用钢铁材料。

根据具体需求，我们可以根据钢铁的化学成分进行合金化和淬火处理，以获得所需的材料特性。

同时，通过控制不同元素的含量，可以生产出适用于不同领域的特殊钢铁材料。

以上是钢铁化学成分表的介绍，希望对您有所帮助。

---。

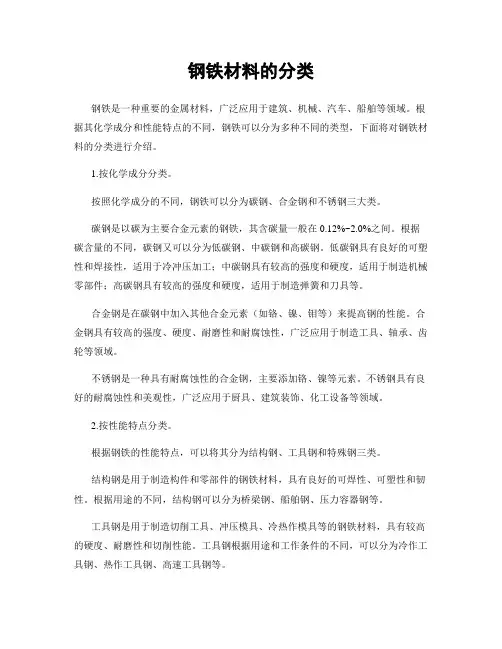

钢铁材料的分类钢铁是一种重要的金属材料，广泛应用于建筑、机械、汽车、船舶等领域。

根据其化学成分和性能特点的不同，钢铁可以分为多种不同的类型，下面将对钢铁材料的分类进行介绍。

1.按化学成分分类。

按照化学成分的不同，钢铁可以分为碳钢、合金钢和不锈钢三大类。

碳钢是以碳为主要合金元素的钢铁，其含碳量一般在0.12%~2.0%之间。

根据碳含量的不同，碳钢又可以分为低碳钢、中碳钢和高碳钢。

低碳钢具有良好的可塑性和焊接性，适用于冷冲压加工；中碳钢具有较高的强度和硬度，适用于制造机械零部件；高碳钢具有较高的强度和硬度，适用于制造弹簧和刀具等。

合金钢是在碳钢中加入其他合金元素（如铬、镍、钼等）来提高钢的性能。

合金钢具有较高的强度、硬度、耐磨性和耐腐蚀性，广泛应用于制造工具、轴承、齿轮等领域。

不锈钢是一种具有耐腐蚀性的合金钢，主要添加铬、镍等元素。

不锈钢具有良好的耐腐蚀性和美观性，广泛应用于厨具、建筑装饰、化工设备等领域。

2.按性能特点分类。

根据钢铁的性能特点，可以将其分为结构钢、工具钢和特殊钢三类。

结构钢是用于制造构件和零部件的钢铁材料，具有良好的可焊性、可塑性和韧性。

根据用途的不同，结构钢可以分为桥梁钢、船舶钢、压力容器钢等。

工具钢是用于制造切削工具、冲压模具、冷热作模具等的钢铁材料，具有较高的硬度、耐磨性和切削性能。

工具钢根据用途和工作条件的不同，可以分为冷作工具钢、热作工具钢、高速工具钢等。

特殊钢是一类具有特殊性能和用途的钢铁材料，包括耐磨钢、耐热钢、耐腐蚀钢等。

这些钢铁材料具有特定的化学成分和热处理工艺，能够满足特定工作条件下的要求。

3.按生产方式分类。

根据生产方式的不同，钢铁可以分为炼铁钢和精炼钢两大类。

炼铁钢是通过高炉冶炼生产的钢铁材料，具有较高的含碳量和杂质含量，需要经过精炼和热处理才能满足工程要求。

精炼钢是通过转炉、电炉等精炼工艺生产的钢铁材料，具有较低的含碳量和杂质含量，能够直接用于制造工程零部件。

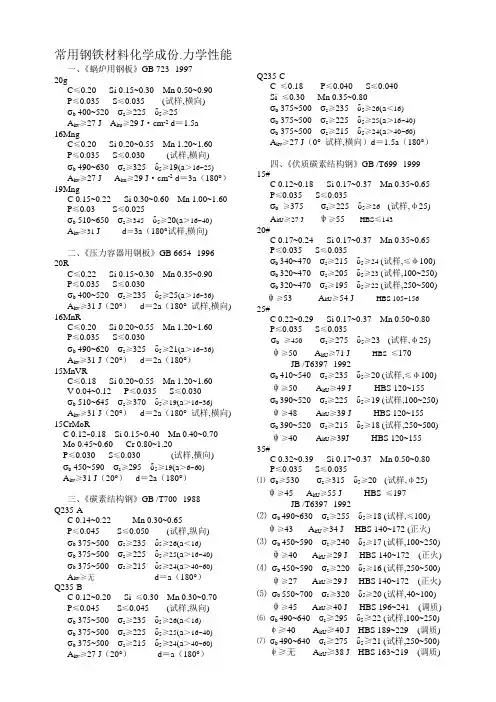

常用钢铁材料化学成份.力学性能一、《蜗炉用钢板》GB 723--199720gC≤0.20 Si 0.15~0.30 Mn 0.50~0.90P≤0.035 S≤0.035 (试样,横向)σb 400~520 σs≥225 δ5≥25A kv≥27 J A ku≥29 J·cm-2 d＝1.5a16MngC≤0.20 Si 0.20~0.55 Mn 1.20~1.60P≤0.035 S≤0.030 (试样,横向)σb 490~630 σs≥325 δ5≥19(a＞16~25)A kv≥27 J A ku≥29 J·cm-2 d＝3a（180°）19MngC 0.15~0.22 Si 0.30~0.60 Mn 1.00~1.60P≤0.03 S≤0.025σb 510~650 σs≥345δ5≥20(a＞16~40)A kv≥31 J d＝3a（180°试样,横向)二、《压力容器用钢板》GB 6654--199620RC≤0.22 Si 0.15~0.30 Mn 0.35~0.90P≤0.035 S≤0.030σb 400~520 σs≥235 δ5≥25(a＞16~36)A kv≥31 J（20°）d＝2a（180°试样,横向) 16MnRC≤0.20 Si 0.20~0.55 Mn 1.20~1.60P≤0.035 S≤0.030σb 490~620 σs≥325 δ5≥21(a＞16~36)A kv≥31 J（20°）d＝2a（180°）15MnVRC≤0.18 Si 0.20~0.55 Mn 1.20~1.60V 0.04~0.12 P≤0.035 S≤0.030σb 510~645 σs≥370 δ5≥19(a＞16~36)A kv≥31 J（20°）d＝2a（180°试样,横向) 15CrMoRC 0.12~0.18 Si 0.15~0.40 Mn 0.40~0.70 Mo 0.45~0.60 Cr 0.80~1.20P≤0.030 S≤0.030 (试样,横向)σb 450~590 σs≥295 δ5≥19(a＞6~60)A kv≥31 J（20°）d＝2a（180°）三、《碳素结构钢》GB /T700--1988Q235-AC 0.14~0.22 Mn 0.30~0.65P≤0.045 S≤0.050 (试样,纵向)σb 375~500 σs≥235 δ5≥26(a＜16)σb 375~500 σs≥225 δ5≥25(a＞16~40)σb 375~500 σs≥215 δ5≥24(a＞40~60)A kv≥无d＝a（180°）Q235-BC 0.12~0.20 Si ≤0.30 Mn 0.30~0.70P≤0.045 S≤0.045 (试样,纵向)σb 375~500 σs≥235 δ5≥26(a＜16)σb 375~500 σs≥225 δ5≥25(a＞16~40)σb 375~500 σs≥215 δ5≥24(a＞40~60)A kv≥27 J（20°）d＝a（180°）Q235-CC ≤0.18 P≤0.040 S≤0.040Si ≤0.30 Mn 0.35~0.80σb 375~500 σs≥235 δ5≥26(a＜16)σb 375~500 σs≥225 δ5≥25(a＞16~40)σb 375~500 σs≥215 δ5≥24(a＞40~60)A kv≥27 J（0°试样,横向）d＝1.5a（180°）四、《伏质碳素结构钢》GB /T699--199915#C 0.12~0.18 Si 0.17~0.37 Mn 0.35~0.65P≤0.035 S≤0.035σb≥375 σs≥225 δ5≥26 (试样,φ25)A kU≥27 J ψ≥55HBS≤14320#C 0.17~0.24 Si 0.17~0.37 Mn 0.35~0.65P≤0.035 S≤0.035σb 340~470 σs≥215 δ5≥24 (试样,≤φ100)σb 320~470 σs≥205 δ5≥23 (试样,100~250) σb 320~470 σs≥195 δ5≥22 (试样,250~500) ψ≥53A kU≥54 J HBS 105~15625#C 0.22~0.29 Si 0.17~0.37 Mn 0.50~0.80P≤0.035 S≤0.035σb≥450σs≥275 δ5≥23(试样,φ25)ψ≥50 A kU≥71 J HBS ≤170JB /T6397--1992σb 410~540 σs≥235 δ5≥20(试样,≤φ100) ψ≥50A kU≥49 J HBS 120~155σb 390~520 σs≥225 δ5≥19(试样,100~250) ψ≥48A kU≥39 J HBS 120~155σb 390~520 σs≥215 δ5≥18(试样,250~500) ψ≥40A kU≥39J HBS 120~15535#C 0.32~0.39 Si 0.17~0.37 Mn 0.50~0.80P≤0.035 S≤0.035⑴σb≥530 σs≥315 δ5≥20(试样,φ25)ψ≥45 A kU≥55 J HBS ≤197JB /T6397--1992⑵σb490~630 σs≥255 δ5≥18 (试样,≤100) ψ≥43A kU≥34 J HBS 140~172 (正火)⑶σb450~590 σs≥240 δ5≥17(试样,100~250) ψ≥40A kU≥29 J HBS 140~172 (正火)⑷σb450~590 σs≥220 δ5≥16(试样,250~500) ψ≥27A kU≥29 J HBS 140~172 (正火)⑸σb550~700 σs≥320 δ5≥20 (试样,40~100) ψ≥45A kU≥40 J HBS 196~241 (调质) ⑹σb 490~640 σs≥295 δ5≥22 (试样,100~250)ψ≥40 A kU≥40 J HBS 189~229 (调质) ⑺σb 490~640 σs≥275 δ5≥21 (试样,250~500)ψ≥无A kU≥38 J HBS 163~219 (调质)45#C 0.42~0.50 Si 0.17~0.37 Mn 0.50~0.80P≤0.035 S≤0.035⑴σb≥600 σs≥355 δ5≥16 (试样,φ25)ψ≥40 A kU≥39 J HBS ≤229JB /T6397--1992⑵σb 570~710 σs≥295 δ5≥14 (试样,≤100)ψ≥38 A kU≥29 J HBS 170~207 (正火) ⑶σb 550~690 σs≥280 δ5≥13 (试样,100~250)ψ≥35 A kU≥24 J HBS 170~207 (正火) ⑷σb 550~690 σs≥260 δ5≥12 (试样,250~500)ψ≥32 A kU≥24 J HBS 170~207 (正火) ⑸σb 630~780 σs≥370 δ5≥17 (试样,40~100)ψ≥40 A kU≥31 J HBS 207~302 (调质) ⑹σb 590~740 σs≥345 δ5≥18 (试样,100~250)ψ≥35 A kU≥31 J HBS 197~286 (调质) ⑺σb 590~740 σs≥345 δ5≥17 (试样,250~500)ψ≥无A kU≥无HBS 187~255 (调质)五、《低合金结构钢》GB /T700--1988Q295—A/B(Q295代替09MnV,09MnNb, 09Mn2, 12Mn) C≤0.16 Mn 0.80~1.50 V 0.02~0.15Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20⑴σb 390~570 σs≥295 (试样,≤16)⑵σb 390~570 σs≥275 (试样,16~35)⑶σb 390~570 σs≥255 (试样,35~50)⑷σb 390~570 σs≥235 (试样,50~100)d＝2a（≤16）d＝3a（＞16）（180°）〔δ5≥23 , A:A kv无, B: A kv≥34 J(20°)〕Q345—A/B/C/D/E(Q345代替12MnV,14MnNb,16Mn, 16MnRE, 18Nb)C≤0.20 Mn 1.00~1.60 V 0.02~0.15Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015〔A/B:无Al〕⑴σb 470~630 σs≥345 δ5≥21 (试样,≤16)⑵σb 470~630 σs≥325 (试样,16~35)⑶σb 470~630 σs≥295 (试样,35~50)⑷σb 470~630 σs≥275 (试样,50~100)〔A:A kv无B: A kv≥34 J(20°) C: A kv≥34 J(0°)〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕〔A/B: δ5≥21 C/D/E: δ5≥22〕d＝2a(≤16)d＝3a(＞16) (180°)Q390—A/B/C/D/E(Q390代替15MnV, 16MnNb, 16MnTi,) C≤0.20 Mn 1.00~1.60 V 0.02~0.20Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015〔A/B:无Al〕Ni≤0.70 Cr≤0.30⑴σb 490~650 σs≥390 (试样,≤16)⑵σb 490~650 σs≥370 (试样,16~35)⑶σb 490~650 σs≥350 (试样,35~50)⑷σb 490~650 σs≥330 (试样,50~100)〔A:A kv无B: A kv≥34 J(20°) C: A kv≥34 J(0°)〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕〔A/B: δ5≥19 C/D/E: δ5≥20〕d＝2a（≤16）d＝3a（＞16）（180°）Q420—A/B/C/D/E( Q420代替15MnVN, 14MnVTiRE ) C≤0.20 Mn 1.00~1.70 V 0.02~0.20Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015〔A/B:无Al〕Ni≤0.70 Cr≤0.40⑴σb 520~680 σs≥420 (试样,≤16)⑵σb 520~680 σs≥400 (试样,16~35)⑶σb 520~680 σs≥380 (试样,35~50)⑷σb 520~680 σs≥360 (试样,50~100)〔A:A kv无B: A kv≥34 J(20°) C: A kv≥34 J(0°)〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕〔A/B: δ5≥18 C/D/E: δ5≥19〕d＝2a（≤16）d＝3a（＞16）（180°）Q460—/C/D/EC≤0.20 Mn 1.00~1.70 V 0.02~0.20Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015 Ni≤0.70 Cr≤0.70⑴σb 550~720 σs≥460 (试样,≤16)⑵σb 550~720 σs≥440 (试样,16~35)⑶σb 550~720 σs≥420 (试样,35~50)⑷σb 550~720 σs≥400 (试样,50~100)δ5≥17 〔C: A kv≥34 J(0°) 〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕d＝2a（≤16）d＝3a（＞16）（180°）六、《合金结构钢》GB /T3077—199940CrMnMo JB /T6396—1992C 0.37~0.45 Si 0.17~0.37 Mn 0.90~1.20Cr 0.90~1.20 Mo 0.20~0.30优质钢P≤0.035 S≤0.035 Cu≤0.30 高级优质钢P≤0.025 S≤0.025 Cu≤0.25 特级优质钢P≤0.025 S≤0.015 Cu≤0.25 ⑴σb≥980 σs≥785 δ5≥10 (试样,φ25)ψ≥45 A kU≥63 J HBS ≤217(供货状态) 以下为JB /T6396--1992⑵σb≥885 σs ≥735 δ5≥12 (试样,≤100)ψ≥45 A kU≥39 J⑶σb≥835 σs ≥640 δ5≥12 (试样,101~300)ψ≥42 A kU≥39 J⑷σb≥785 σs ≥570 δ5≥12 (试样,301~500)ψ≥40 A kU≥31 J⑸σb≥735 σs ≥490 δ5≥12 (试样,501~800)ψ≥35 A kU≥23 J六、《不锈钢冷、热轧钢板》GB/T3280—1992、GB/T4237—1992《不锈钢化学成份、力学性能》( GB/T1220—1992、GB/T1221—1992 )1.1Cr18Ni9TiC ≤0.12 Si ≤1.00 Mn ≤2.00Ni 8.00~11.00 Cr 17.00~19.00P≤0.035 S≤0.030 Ti (C%-0.02~0.80) σb≥520 σs≥205 δ5≥40 (ψ≥55)HBS ≤187(供货状态: 固容处理)2.1Cr18Ni9C ≤0.15 Si ≤1.00 Mn ≤2.00Ni 8.00~10.00 Cr 17.00~19.00P≤0.035 S≤0.030σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)3.0Cr18Ni9 ( 304 )C ≤0.07(0.08) Si≤1.00 Mn ≤2.00Ni 8.00~11.00(10.50) Cr 17.00~19.00P≤0.035 S≤0.030 (Cr 18.00~20.00)σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)4.00Cr19Ni10 ( 304L )C ≤0.03 Si ≤1.00 Mn ≤2.00Ni 8.00~12.00 Cr 18.00~20.00P≤0.035 S≤0.030 (Ni 9.00~13.00)σb≥480 σs≥177 δ5≥40HBS ≤187(供货状态: 固容处理)5.0Cr19Ni9NC ≤0.08 Si ≤1.00 Mn ≤2.50Ni 7.00~10.50 Cr 18.00~20.00P≤0.035 S≤0.030 N 0.10~0.25σb≥550 σs≥275 δ5≥35HBS ≤217(供货状态: 固容处理)6.0Cr23Ni13C ≤0.08 Si ≤1.00 Mn ≤2.00Ni 12.00~15.00 Cr 22.00~24.00P≤0.035 S≤0.030 N 0.10~0.25σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)7.0Cr25Ni20C ≤0.08 Si ≤1.50 Mn ≤2.00Ni 19.00~22.00 Cr 24.00~26.00P≤0.035 S≤0.030σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理) 8.1Cr25Ni20Si2C ≤0.20 Si 1.50~2.50 Mn ≤1.50Ni 18.00~21.00 Cr 24.00~27.00P≤0.035 S≤0.030σb≥540 σs≥-- δ5≥35HBS ≤187(供货状态: 固容处理)9.0Cr17Ni12Mo2 ( 316 )C ≤0.08 Si ≤1.00 Mn ≤2.00Ni 10.00~14.00 Cr 16.00~18.00P≤0.035 S≤0.030 Mo.2.00~3.00σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)10.00Cr17Ni14Mo2 ( 316L )C ≤0.03 Si ≤1.00 Mn ≤2.00Ni 12.00~15.00 Cr 16.00~18.00P≤0.035 S≤0.030 Mo.2.00~3.00σb≥480 σs≥177 δ5≥40HBS ≤187(供货状态: 固容处理)11.1Cr17MoC ≤0.12 Si ≤1.00 Mn ≤1.00Mo 0.75~1.25 Cr 16.00~18.00P≤0.035 S≤0.030σb≥450 σs≥205 δ5≥22HBS ≤183(供货状态: 退火处理)12.1Cr17Ni2C 0.11~0.17 Si ≤0.80 Mn ≤0.80Ni 1.5 ~2.5 Cr 16.00~18.00P≤0.035 S≤0.030σb≥1080 σs≥-- δ5≥10 A k≥39 J HBS ≤285(供货状态: 退火处理)13.1Cr17Ni7C ≤0.15 Si ≤1.00 Mn ≤2.00Ni 6.00 ~8.00 Cr 16.00~18.00P≤0.035 S≤0.030σb≥520 σs≥205 δ5≥60HBS ≤187(供货状态: 固容处理) 14.≥≤＝。

铸钢mn13化学成分
Mn13钢是一种高锰衬板钢，具有优异的耐磨性、高强度和耐冲击性，广泛应用于矿山工程、煤矿机械、冶金、建筑、耐磨管道、冶金炉料输送和其他耐磨领域。

该钢的化学成分包括以下几个主要成分：
碳（C）：0.9% -1.2%
锰（Mn）：11.0% -14.0%
硅（Si）：0.30%-0.80%
磷（P）: ≤0.050%
硫（S）: ≤0.050%
铬（Cr）：≤2.0%
钼（Mo）：≤1.0%
镍（Ni）：≤1.0%
铜（Cu）：≤0.5%
锰是Mn13钢的主要合金元素，它能够提高钢的硬度、强度、抗磨性和耐冲击性能，而且还能够提高钢的耐热性和耐腐蚀性。

Mn13钢的锰含量一般控制在11.0% -14.0%之间，锰含量高的钢具有更好的耐磨性和抗冲击性能。

除锰和碳外，Mn13钢中的硅、磷、硫等元素也对钢的性能有一定的影响。

硅能够提高钢的强度和硬度，同时还能够改善钢的抗腐蚀性能。

磷和硫是钢铁的杂质元素，过高的含量会降低钢的韧性和可焊性。

因此，在制造Mn13钢时，需要控制磷和硫的含量，以保证钢的高强度和良好的可焊性。

除了上述元素外，Mn13钢中的铬、钼、镍、铜等元素是常见的合金元素，它们在一定程度上能够提高钢的硬度、强度和抗腐蚀性能，特别是在恶劣的使用环境下，能够提高钢的耐蚀性和耐磨性。

综上所述，Mn13钢的化学成分主要包括碳、锰、硅、磷、硫等元素，其中锰是主要合金元素，控制合理的含量能够提高钢的硬度、强度、抗磨性和耐冲击性能。

其他合金元素如铬、钼、镍、铜等也能够提高钢的性能，在制造Mn13钢时需要控制合理的含量，以保证钢的优异性能和广泛应用。

4340化学成分4340是一种高强度合金钢，其化学成分包括碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)、铬(Cr)、镍(Ni)、钼(Mo)等元素。

碳是钢铁中最常见的合金元素，它能够增加钢的硬度和强度。

在4340中，碳含量一般为0.38-0.43%，使得钢具有很高的强度和耐磨性。

硅在钢中主要起到脱氧剂的作用，能够去除钢中的氧气，防止钢材表面氧化。

同时，硅还能够提高钢的强度和硬度。

锰是一种重要的合金元素，可以提高钢的硬度和强度，同时还可以改善钢的可焊性和热处理性能。

在4340中，锰含量一般为0.60-0.80%。

磷的含量在4340中一般控制在0.035%以下，主要起到脱氧剂和硫化物形成抑制剂的作用。

较低的磷含量有助于提高钢的冷加工性能和焊接性能。

硫是一种有害元素，会降低钢的塑性和韧性，同时还容易引起钢的热裂纹敏感性。

在4340中，硫含量一般控制在0.040%以下，以保证钢的性能。

铬是一种重要的合金元素，可以提高钢的硬度、强度和耐腐蚀性能。

在4340中，铬含量一般为0.70-0.90%，能够使钢具有较高的耐磨性和抗腐蚀性。

镍能够提高钢的韧性和强度，并且能够提高钢的耐腐蚀性能。

在4340中，镍含量一般为1.65-2.00%，能够提高钢的韧性和冲击韧性。

钼是一种重要的合金元素，能够提高钢的强度和硬度，同时还能够提高钢的热处理稳定性。

在4340中，钼含量一般为0.20-0.30%。

4340合金钢的化学成分包括碳、硅、锰、磷、硫、铬、镍、钼等元素。

这些元素的含量和作用使得4340具有很高的强度、硬度、耐磨性和耐腐蚀性。

同时，这些元素的合理配比也能够提高钢的可焊性、可加工性和热处理稳定性。

因此，4340合金钢在航空、航天、汽车、机械制造等领域得到了广泛的应用。

20crmnmo化学成分标准20crmnmo是一种常用的工程结构钢，广泛应用于机械制造领域。

本文旨在探讨20crmnmo的化学成分标准，包括其主要成分、特性以及相关标准的制定。

通过深入分析和详细阐述，以期为相关领域的研究和应用提供有价值的参考。

一、20crmnmo的化学成分标准20crmnmo主要由以下几个元素组成：碳（C）、锰（Mn）、铬（Cr）、钼（Mo）等。

其中，碳元素是钢中最主要的元素之一，它对钢的硬度、强度和耐磨性起到重要作用。

锰元素能够提高钢的耐磨性和强韧性，同时也能够改善钢的冷加工硬化能力。

铬元素对钢的耐腐蚀性和氧化性能有显著提高，而钼元素则能够增加钢的耐高温性能和抗应力腐蚀开裂能力。

二、20crmnmo的特性及应用20crmnmo具有一系列突出的特点和应用领域。

首先，它具有良好的耐磨性和耐热性，适用于在高温和高压条件下工作的零部件制造。

其次，20crmnmo具有优异的抗应力腐蚀开裂性能，适用于化工、石油等领域的设备制造。

此外，由于其较高的强度和硬度，20crmnmo常被用于制造大型机械设备和工程构件。

三、相关标准的制定制定20crmnmo的化学成分标准需要综合考虑工程结构钢的机械性能要求、使用条件以及制造工艺等因素。

国内外钢铁标准化组织和研究机构在20crmnmo化学成分标准的制定中发挥着重要作用。

他们通过大量实验和数据分析，逐渐确立了20crmnmo的化学成分范围和规定值，并制定了相应的标准文件，以便于生产制造和质量控制。

四、研究和观点的引用在20crmnmo化学成分标准制定的过程中，许多研究人员和领域专家做出了宝贵的贡献。

他们通过对20crmnmo材料的分析和测试，提出了各自的观点和建议。

例如，某研究人员指出，适当调整碳、锰等元素的含量可以改善20crmnmo钢的强韧性。

另一位专家认为，钼元素对20crmnmo的硬度和高温性能具有显著影响，其含量应该加以优化。

这些研究和观点对于20crmnmo化学成分标准的制定和改进提供了重要借鉴。
