RCS-9611C_090020线路保护测控装置说明书

ZL_DYBH0305.0806
RCS-9000 系列 C 型保护测控装置 ---变压器保护部分 技术和使用说明书
南瑞继保电气有限公司版权所有 本说明书适用程序版本 RCS-9661C/9671C/9673C/9681C V2.1*和 V2.2*、RCS-9679C V2.2* 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相 符。 更多产品信息，请访问互联网：
目
录
第一章 RCS-9661C 变压器非电量保护装置 ............................................................................1 1 概述 ................................................................................................................................1 2 技术参数 .........................................................................................................................2 3 工作原理 .........................................................................................................................3 4 硬件原理说明 ..................................................................................................................5 5 定值内容及整定说明 .....................................................................................................15 6 使用说明 .......................................................................................................................16 7 装置调试大纲 ................................................................................................................21 第二章 RCS-9671C 变压器差动保护装置 .............................................................................24 1 概述 ..............................................................................................................................24 2 技术参数 .......................................................................................................................25 3 软件工作原理 ................................................................................................................27 4 硬件原理说明 ................................................................................................................31 5 定值内容及整定说明 .....................................................................................................35 6 使用说明 .......................................................................................................................40 7 装置调试大纲 ................................................................................................................46 第三章 RCS-9673C 变压器差动保护装置 .............................................................................54 1 概述 ...............................................................................................................................54 2 技术参数 ........................................................................................................................55 3 软件工作原理 .................................................................................................................57 4 硬件原理说明 ..........................................................................61 5 定值内容及整定说明 ......................................................................................................65 6 使用说明 ........................................................................................................................70 7 装置调试大纲 .................................................................................................................76 第四章 RCS-9681C 变压器后备保护测控装置 ......................................................................84 1 基本配置及规格 .............................................................................................................84 2 技术参数 ........................................................................................................................85 3 装置原理 ....................................................................................................................87

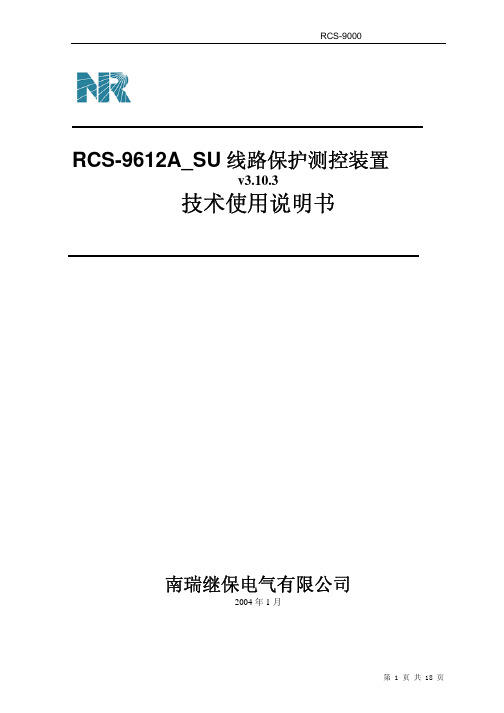

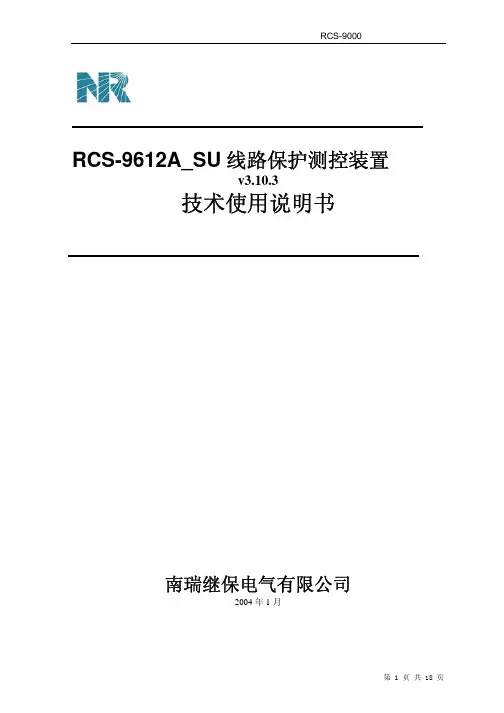

RCS-9612A_SU线路保护测控装置v3.10.3技术使用说明书南瑞继保电气有限公司2004年1月RCS-9612A_SU线路保护测控装置v3.10.31基本配置及规格1.1基本配置RCS-9612A_SU适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的方向线路保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护，其中第三段可整定为反时限段；2) 三段零序过流保护（可选择经方向闭锁）/小电流接地选线；3) 三相一次/二次重合闸(检无压、同期、不检)；4）过负荷保护；5)过流/零序合闸加速保护(前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波；8)带滑差闭锁低电压减负载功能。

测控方面的主要功能有：1）6路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）UA、UB、UC、U0、UAB、UBC、U CA、I A、I C、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入；6）重合闸远方投退、过流III段保护远方投退功能（支持LFP规约和IEC60870-5-103规约）。

1.2 技术数据1.2.1 额定数据直流电源： 220V，110V 允许偏差 +15％，-20％交流电压： 100/3V，100V交流电流： 5A，1A频 率： 50Hz1.2.2 功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直流回路： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标① 定时限过流电流定值： 0.1In～20In时间定值： 0～100S定值误差： < 5％② 重合闸重合闸时间： 0.1～9.9S定值误差： < 5％③ 低周减载低周定值： 45Hz～50Hz低压闭锁： 10V～90Vdf/dt闭锁： 0.3Hz/s～10Hz/s定值误差： < 5％其中频率误差： < 0.01Hz④ 遥测量计量等级： 电流 0.2级其他： 0.5级⑤ 遥信分辨率： <2ms信号输入方式： 无源接点2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9612A_SU2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，组成各种继电器并判断计算各种遥信遥测量。

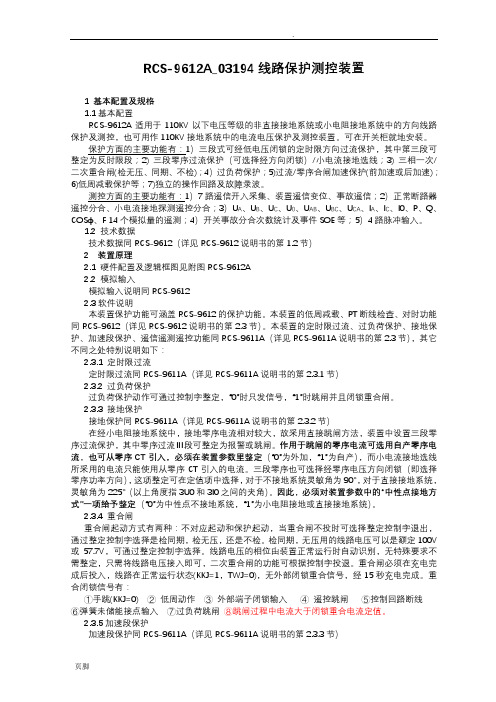

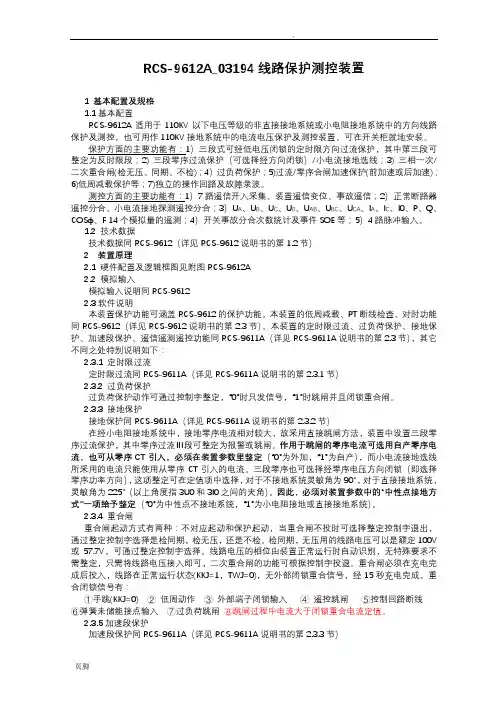

RCS-9612A_03194线路保护测控装置1基本配置及规格1.1基本配置RCS-9612A适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的方向线路保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护，其中第三段可整定为反时限段；2) 三段零序过流保护（可选择经方向闭锁）/小电流接地选线；3) 三相一次/二次重合闸(检无压、同期、不检)；4）过负荷保护；5)过流/零序合闸加速保护(前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。

测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A、U B、U C、U0、U AB、U BC、U CA、I A、I C、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

1.2 技术数据技术数据同RCS-9612（详见RCS-9612说明书的第1.2节）2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9612A2.2 模拟输入模拟输入说明同RCS-96122.3软件说明本装置保护功能可涵盖RCS-9612的保护功能。

本装置的低周减载、PT断线检查、对时功能同RCS-9612（详见RCS-9612说明书的第2.3节）。

本装置的定时限过流、过负荷保护、接地保护、加速段保护、遥信遥测遥控功能同RCS-9611A（详见RCS-9611A说明书的第2.3节），其它不同之处特别说明如下：2.3.1定时限过流定时限过流同RCS-9611A（详见RCS-9611A说明书的第2.3.1节）2.3.2过负荷保护过负荷保护动作可通过控制字整定，“0”时只发信号，“1”时跳闸并且闭锁重合闸。

2.3.3接地保护接地保护同RCS-9611A（详见RCS-9611A说明书的第2.3.2节）在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护，其中零序过流Ⅲ段可整定为报警或跳闸。

RCS-9611A_ST馈线保护测控装置技术使用说明书南瑞继保电气有限公司2004年3 月RCS-9611A_ST馈线保护测控装置1 基本配置及规格：1.1基本配置RCS-9611A_ST是适用于汕头地区特有重合闸方式的馈线保护测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）三段定时限过流保护，其中第三段可整定为反时限段；2）三段零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5﹚过流/零序合闸后加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。

测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲电度输入。

1.2 技术数据1.2.1 额定数据直流电源： 220V，110V 允许偏差+15％，-20％交流电压： 100/3V，100V交流电流： 5A，1A频 率： 50Hz1.2.2 功 耗交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直 流： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标① 定时限过流：电流定值： 0.1In～20In时间定值： 0～100S定值误差： < 5％② 重合闸重合闸时间： 0.1～9.9S定值误差： < 5％③ 低周减载低周定值： 45Hz～50Hz低压闭锁： 10V～90Vdf/dt闭锁： 0.3Hz/s～10Hz/s定值误差： < 5％其中频率误差： < 0.01Hz④ 遥测量计量等级： 电流 0.2级其他： 0.5级⑤ 遥信分辨率： <2ms信号输入方式： 无源接点装置原理2.1 硬件配置及逻辑框图见附图RCS-9611A_ST2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

3.3 过电流元件
装置实时计算并进行三段过流判别。为了躲开线路避雷器的放电时间，本装置中 I 段也设置了可以独立整定的延时时间。 装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1) I>Idn；Idn 为 n 段电流定值，I 为相电流 2) T>Tdn
；Tdn 为 n 段延时定值
2.5 机械性能
2.5.1 振动 装置能承受 GB7261 中 16.3 规定的严酷等级为 I 级的振动耐久能力试验。 2.5.2 冲击 装置能承受 GB7261 中 17.5 规定的严酷等级为 I 级的冲击耐久能力试验。 2.5.3 碰撞 装置能承受 GB7261 第 18 章规定的严酷等级为 I 级的冲击耐久能力试验。
VCS9611 数字式线路保护测控装置
一、概述
VCS9611 数字式线路保护测控装置是以电流、电压保护及三相重合闸为基本配置的成 套线路保护装置。适用于 110KV 以下电压等级的非直接接地系统或经电阻接地系统中的方向 线路保护及测控，可在开关柜就地安装，也可组屏安装于控制室。
1.1 装置系列主要特点
3.5 反时限元件
反时限保护元件是动作时限与被保护线路中电流大小自然配合的保护元件， 通过平移动 作曲线，可以非常方便地实现全线的配合。常见的反时限特性解析式大约分为三类，即标准 反时限、非常反时限、极端反时限，本装置中反时限特性由整定值中反时限指数整定。各反 时限特性公式如下： a. 一般反时限(整定范围是 0.007～0.14)
装置在检测到 PT 断线后，可根据控制字选择，或者退出带方向元件、电压元件的各段保 护，或者退出方向、电压元件。PT 断线检测功能可以通过“模拟量求和自检”控制字投退。
t (
0.14tp I )0.02 1 Ip

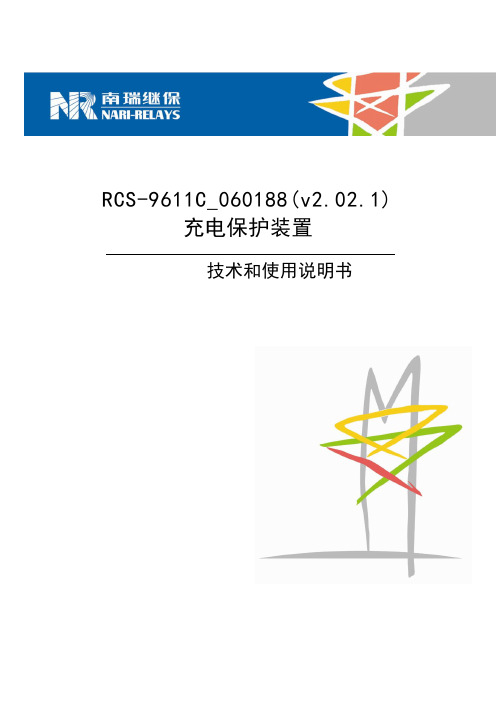

RCS-9611C_060188(v2.02.1)充电保护装置技术和使用说明书2南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C_060188充电保护装置V2.02.1版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

2目录1 概述 (5)1.1 应用范围 (5)1.2 保护配置和功能 (5)1.2.1 保护配置 (5)1.2.2 测控功能 (5)1.2.3 保护信息功能 (5)1.3 性能特征 (5)2 技术参数 (6)2.1 机械及环境参数 (6)2.1.1 机箱结构尺寸 (6)2.1.2 工作环境 (6)2.1.3 机械性能 (6)2.2 额定电气参数 (6)2.2.1 额定数据 (6)2.2.2 功耗 (6)2.3 主要技术指标 (7)2.3.1 过流保护 (7)2.3.2 零序保护 (7)2.3.3 遥信开入 (7)2.3.4 遥测量计量等级 (7)2.3.5 电磁兼容 (7)2.3.6 绝缘试验 (7)2.3.7 输出接点容量 (7)3 软件工作原理 (8)3.1 短充保护 (8)3.2 长充保护 (8)3.3 母联保护 (8)3.4 启动失灵保护 (8)3.4 装置自检 (8)3.5 装置运行告警 (8)3.6 遥控、遥测、遥信功能 (8)3.7 对时功能 (9)3.8逻辑框图 (9)4 硬件原理说明 (10)4.1装置整体结构 (10)4.2 装置面板布置 (12)4.3 装置接线端子与说明 (12)4.3.1 模拟量输入 (13)4.3.2 背板接线说明 (14)4.3.3 OUT板跳线说明 (15)4.4 结构与安装 (16)4.4.1 开关柜安装参考尺寸 (16)4.4.2 组屏安装参考尺寸 (16)15.1 系统定值 (18)5.2 保护定值 (19)5.3 通讯参数 (20)5.4 辅助参数 (21)6 使用说明 (22)6.1 指示灯说明 (22)6.2 液晶显示说明 (22)6.2.1 保护运行时液晶显示说明 (22)6.2.2 保护动作时液晶显示说明 (22)6.2.3 装置自检报告 (22)6.3 命令菜单使用说明 (23)6.3.1 装置整定 (24)6.3.2 状态显示 (24)6.3.3 报告打印 (24)6.3.4 时间设置 (24)6.3.5 报告显示 (24)6.3.6 报告清除 (24)6.3.7 装置测试 (24)6.3.8 版本信息 (25)6.4 装置的运行说明 (26)6.4.1 装置正常运行状态 (26)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (27)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (28)7.4 输入接点检查 (28)7.5 整组试验 (28)7.5.1 短充过流保护 (28)7.5.2 短充零序保护 (28)7.5.3 长充过流保护 (29)7.5.4 长充零序保护 (29)7.6 运行异常报警试验 (29)7.6.1 频率异常报警： (29)7.6.2 零序电压报警 (30)7.6.3 PT断线报警 (30)7.6.4 控制回路断线报警 (30)7.6.5 TWJ异常报警 (30)7.6.6 CT断线报警 (30)7.6.7 弹簧未储能报警 (30)7.7 装置闭锁试验 (30)27.9 装置试验菜单的说明 (31)7.10 装置与监控后台联调的说明 (32)7.10.1 遥控功能的说明 (32)7.10.2 遥测值系数的说明 (32)7.10.3 装置与后台进行通讯联调时信息文本的说明 (32)8 附录 (32)8.1 插件选配方式1 (32)8.1.1 选配插件硬件图 (33)8.1.2 选配插件背板端子图 (34)8.1.3 选配插件背板端子说明 (34)8.2 插件选配方式2 (36)8.2.1 选配插件硬件图 (36)8.2.2 选配插件背板端子图 (37)8.2.3 选配插件背板端子说明 (37)8.3 软件配合说明 (38)34RCS-9611C_060188充电保护装置技术和使用说明书1 概述1.1 应用范围RCS-9611C_060188充电保护适用于110kV以下电压等级的母线充电保护及测控，也可用作110kV以下电压等级的母联保护及测控。

PCS-9611C线路保护装置技术和使用说明书PCS-9611C 线路保护装置前言使用产品前，请仔细阅读本章节！本章叙述了使用产品前的安全预防建议。

在安装和使用时，本章内容必须全部阅读且充分理解。

忽略说明书中相关警示说明，因不当操作造成的任何损害，本公司不承担相应责任。

在对本装置做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉操作相关内容。

操作指导及警告本手册中将会用到以下指示标记和标准定义：危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。

警告!意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。

警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身伤害或设备损坏。

本条特别适用于对装置的损坏及可能对被保护设备的损坏。

警告！为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相兼容。

警告！电气设备在运行时，这些装置的某些部件可能带有高压。

不正确的操作可能导致严重的人身伤害或设备损坏。

只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。

工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。

特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。

如果不遵守可能导致严重的人身伤亡或设备损坏。

危险！在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。

该回路开路可能会产生极端危险的高压。

PCS-9611C 线路保护装置警告！●曝露端子在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。

●残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。

这些电压需在数秒钟后才会消失。

警示！●接地装置的接地端子必须可靠接地。

●运行环境该装置只允许运行在技术参数所规定的大气环境中，而且运行环境不能存在不正常的震动。

●额定值在接入交流电压电流回路或直流电源回路时，请确认它们符合装置的额定参数。

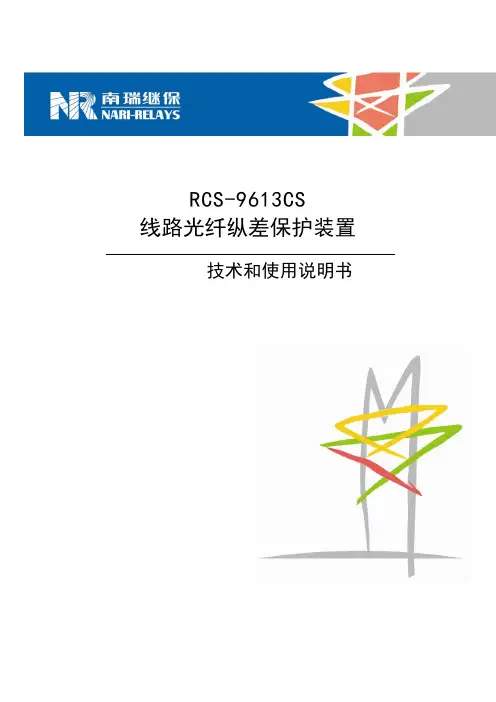

RCS-9613CS线路光纤纵差保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9613CS V1.1*及V2.** 版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功耗 (2)2.3 主要技术指标 (3)2.3.1 光纤纵差保护 (3)2.3.2 过流保护 (3)2.3.3 零序保护 (3)2.3.4 低周保护 (3)2.3.5 重合闸保护 (3)2.3.6 遥信开入 (3)2.3.7 遥测量计量等级 (3)2.3.8 电磁兼容 (4)2.3.9 绝缘试验 (4)2.3.10 输出接点容量 (4)3 软件工作原理 (4)3.1 光纤纵差保护 (4)3.2 过流保护 (5)3.3 零序保护（接地保护） (5)3.4 过负荷保护 (6)3.5 加速保护 (6)3.6 低周保护 (6)3.7 重合闸 (6)3.8 跳闸逻辑矩阵 (6)3.9过流闭锁保护 (7)3.10 装置自检 (7)3.11 装置运行告警 (7)3.12 遥控、遥测、遥信功能 (7)3.13 对时功能 (7)3.14逻辑框图 (8)4 硬件原理说明 (9)4.1装置整体结构 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (11)4.3.2 背板接线说明 (12)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (19)5.4 辅助参数 (19)6 使用说明 (21)6.1 指示灯说明 (21)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (22)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (22)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置测试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 光纤电流差动保护 (28)7.5.2 过流Ⅰ段保护 (29)7.5.3 过流Ⅱ段保护 (29)7.5.4 过流Ⅲ段保护 (29)7.5.6 零序Ⅱ段保护 (30)7.5.7 零序Ⅲ段保护 (30)7.5.8 重合闸保护 (30)7.5.9 过流加速保护 (30)7.5.10 零序加速保护 (30)7.5.11 过负荷保护 (30)7.5.12 低周保护 (30)7.5.13 过流闭锁跳闸 (30)7.6 运行异常报警试验 (31)7.6.1 频率异常报警 (31)7.6.2 接地报警 (31)7.6.3 PT断线报警 (31)7.6.4 控制回路断线报警 (31)7.6.5 TWJ异常报警 (31)7.6.6 CT断线报警 (31)7.6.7 弹簧未储能报警 (31)7.6.8 通道故障 (31)7.6.9 差流报警 (31)7.7 装置闭锁试验 (32)7.8 输出接点检查 (32)7.9 装置试验菜单的说明 (32)7.10 装置与监控后台联调的说明 (32)7.10.1 遥控功能的说明 (32)7.10.2 遥测值系数的说明 (32)7.10.3 装置与后台进行通讯联调时信息文本的说明 (33)8 附录 (33)8.1 插件选配方式1 (33)8.1.1 选配插件硬件图 (33)8.1.2 选配插件背板端子图 (35)8.1.3 选配插件背板端子说明 (35)8.2 插件选配方式2 (37)8.2.1 选配插件硬件图 (37)8.2.2 选配插件背板端子图 (38)8.2.3 选配插件背板端子说明 (38)8.3 软件配合说明 (39)NARI-RELAYS RCS-9613CS线路光纤纵差保护装置RCS-9613CS线路光纤纵差保护装置技术和使用说明书1 概述1.1 应用范围RCS-9613CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置，可组屏安装，也可在开关柜就地安装。

RCS-9611C_060187(v2.02.1)简易母差保护测控装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C系列V2.0* 版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (1)1.4 简易母差应用说明 (2)2 技术参数 (3)2.1 机械及环境参数 (3)2.1.1 机箱结构尺寸 (3)2.1.2 工作环境 (3)2.1.3 机械性能 (3)2.2 额定电气参数 (3)2.2.1 额定数据 (3)2.2.2 功耗 (3)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 遥信开入 (4)2.3.4 遥测量计量等级 (4)2.3.5 电磁兼容 (4)2.3.6 绝缘试验 (4)2.3.7 输出接点容量 (4)3 软件工作原理 (4)3.1 简易母差保护工作原理 (4)3.2 复压闭锁过电流保护 (4)3.3 零序保护 (5)3.4 装置运行告警 (5)3.5 遥控、遥测、遥信功能 (5)3.6 对时功能 (5)3.11逻辑框图 (6)4 硬件原理说明 (7)4.1装置整体结构 (7)4.2 装置面板布置 (8)4.3 装置接线端子与说明 (9)4.3.1 模拟量输入 (9)4.3.2 背板接线说明 (10)4.3.3 跳线说明 (11)4.4 结构与安装 (12)4.4.1 开关柜安装参考尺寸 (12)4.4.2 组屏安装参考尺寸 (13)5 定值内容及整定说明 (14)5.3 通讯参数 (15)5.4 辅助参数 (16)6 使用说明 (17)6.1 指示灯说明 (17)6.2 液晶显示说明 (18)6.2.1主画面液晶显示说明 (18)6.2.2 保护动作时液晶显示说明 (18)6.2.3运行异常时液晶显示说明 (18)6.2.4 自检出错时液晶显示说明 (19)6.3 命令菜单使用说明 (20)6.3.1 装置整定 (20)6.3.2 状态显示 (20)6.3.3 报告打印 (21)6.3.4 时间设置 (21)6.3.5 报告显示 (21)6.3.6 报告清除 (21)6.3.7 装置测试 (21)6.3.8 版本信息 (22)6.4 装置的运行说明 (22)6.4.1 装置正常运行状态 (22)6.4.2 装置异常信息含义及处理建议 (22)6.4.3 安装注意事项 (23)6.5 事故分析注意事项 (23)7 装置调试大纲 (23)7.1 试验注意事项 (23)7.2 事故分析注意事项 (23)7.3 交流回路检查 (24)7.4 输入接点检查 (24)7.5 整组试验 (24)7.5.1 过流Ⅰ段保护 (24)7.5.2 过流Ⅱ段保护 (24)7.5.3 过流Ⅲ段保护 (24)7.5.4 零序Ⅰ段保护 (24)7.5.5 零序Ⅱ段保护 (24)7.5.6 零序Ⅲ段保护 (24)7.6 运行异常报警试验 (25)7.6.1 频率异常报警 (25)7.6.2 接地报警 (25)7.6.3 PT断线报警 (25)7.6.4 控制回路断线报警 (25)7.6.5 TWJ异常报警 (25)7.6.6 CT断线报警 (25)7.8 输出接点检查 (25)7.9 装置试验菜单的说明 (26)7.10 装置与监控后台联调的说明 (26)7.10.1 遥控功能的说明 (26)7.10.2 遥测值系数的说明 (26)7.10.3 装置与后台进行通讯联调时信息文本的说明 (26)8 附录 (26)8.1 插件选配方式1(RCS-9611C_YL) (26)8.1.1 选配插件硬件图 (27)8.1.2 选配插件背板端子图 (29)8.1.3 选配插件背板端子说明 (29)8.2 插件选配方式2(RCS-9611C_CK) (31)8.2.1 选配插件硬件图 (31)8.2.2 选配插件背板端子图 (32)8.2.3 选配插件背板端子说明 (32)8.3 软件配合说明 (32)1RCS-9611C_060187(V2.02.1)简易母差保护测控装置技术和使用说明书1 概述1.1 应用范围RCS-9611C_060187适用于35kV 以下电压等级的非直接接地系统或小电阻接地系统中的母线保护及测控装置，可组屏安装，也可在开关柜就地安装。

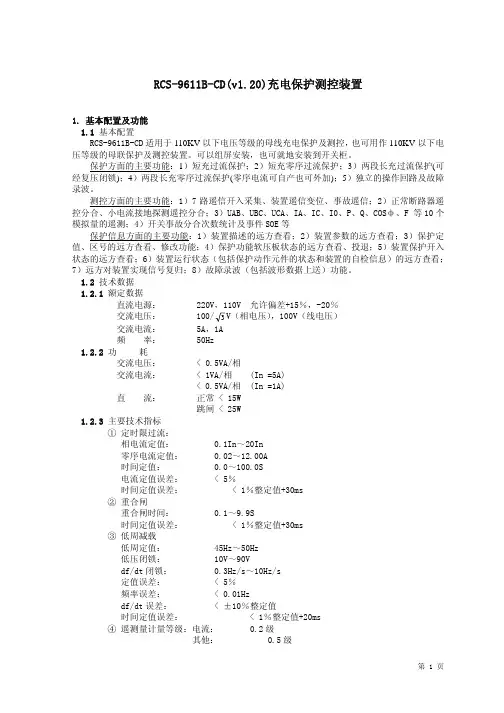

RCS-9611B-CD(v1.20)充电保护测控装置1. 基本配置及功能1.1 基本配置RCS-9611B-CD适用于110KV以下电压等级的母线充电保护及测控，也可用作110KV以下电压等级的母联保护及测控装置。

可以组屏安装，也可就地安装到开关柜。

保护方面的主要功能：1）短充过流保护；2）短充零序过流保护；3）两段长充过流保护(可经复压闭锁)；4）两段长充零序过流保护(零序电流可自产也可外加)；5）独立的操作回路及故障录波。

测控方面的主要功能：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 等10个模拟量的遥测；4）开关事故分合次数统计及事件SOE等保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值、区号的远方查看、修改功能；4）保护功能软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波（包括波形数据上送）功能。

1.2 技术数据1.2.1 额定数据直流电源： 220V，110V 允许偏差+15％，-20％交流电压： 100/3V（相电压），100V（线电压）交流电流： 5A，1A频 率： 50Hz1.2.2 功 耗交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直 流： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标① 定时限过流：相电流定值： 0.1In～20In零序电流定值： 0.02～12.00A时间定值： 0.0～100.0S电流定值误差： < 5％时间定值误差： < 1％整定值+30ms② 重合闸重合闸时间： 0.1～9.9S时间定值误差： < 1％整定值+30ms③ 低周减载低周定值： 45Hz～50Hz低压闭锁： 10V～90Vdf/dt闭锁： 0.3Hz/s～10Hz/s定值误差： < 5％频率误差： < 0.01Hzdf/dt误差： < ±10％整定值时间定值误差： < 1％整定值+20ms④ 遥测量计量等级：电流： 0.2级其他： 0.5级⑤ 遥信分辨率： <2ms信号输入方式： 无源接点2. 装置原理2.1 装置大小尺寸见附录，硬件配置及逻辑框图见附图RCS-9611B-CD。

RCS-9613CS线路光纤纵差保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9613CS V1.1*及V2.** 版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功耗 (2)2.3 主要技术指标 (3)2.3.1 光纤纵差保护 (3)2.3.2 过流保护 (3)2.3.3 零序保护 (3)2.3.4 低周保护 (3)2.3.5 重合闸保护 (3)2.3.6 遥信开入 (3)2.3.7 遥测量计量等级 (3)2.3.8 电磁兼容 (4)2.3.9 绝缘试验 (4)2.3.10 输出接点容量 (4)3 软件工作原理 (4)3.1 光纤纵差保护 (4)3.2 过流保护 (5)3.3 零序保护（接地保护） (5)3.4 过负荷保护 (6)3.5 加速保护 (6)3.6 低周保护 (6)3.7 重合闸 (6)3.8 跳闸逻辑矩阵 (6)3.9过流闭锁保护 (7)3.10 装置自检 (7)3.11 装置运行告警 (7)3.12 遥控、遥测、遥信功能 (7)3.13 对时功能 (7)3.14逻辑框图 (8)4 硬件原理说明 (9)4.1装置整体结构 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (11)4.3.2 背板接线说明 (12)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (19)5.4 辅助参数 (19)6 使用说明 (21)6.1 指示灯说明 (21)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (22)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (22)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置测试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 光纤电流差动保护 (28)7.5.2 过流Ⅰ段保护 (29)7.5.3 过流Ⅱ段保护 (29)7.5.4 过流Ⅲ段保护 (29)7.5.6 零序Ⅱ段保护 (30)7.5.7 零序Ⅲ段保护 (30)7.5.8 重合闸保护 (30)7.5.9 过流加速保护 (30)7.5.10 零序加速保护 (30)7.5.11 过负荷保护 (30)7.5.12 低周保护 (30)7.5.13 过流闭锁跳闸 (30)7.6 运行异常报警试验 (31)7.6.1 频率异常报警 (31)7.6.2 接地报警 (31)7.6.3 PT断线报警 (31)7.6.4 控制回路断线报警 (31)7.6.5 TWJ异常报警 (31)7.6.6 CT断线报警 (31)7.6.7 弹簧未储能报警 (31)7.6.8 通道故障 (31)7.6.9 差流报警 (31)7.7 装置闭锁试验 (32)7.8 输出接点检查 (32)7.9 装置试验菜单的说明 (32)7.10 装置与监控后台联调的说明 (32)7.10.1 遥控功能的说明 (32)7.10.2 遥测值系数的说明 (32)7.10.3 装置与后台进行通讯联调时信息文本的说明 (33)8 附录 (33)8.1 插件选配方式1 (33)8.1.1 选配插件硬件图 (33)8.1.2 选配插件背板端子图 (35)8.1.3 选配插件背板端子说明 (35)8.2 插件选配方式2 (37)8.2.1 选配插件硬件图 (37)8.2.2 选配插件背板端子图 (38)8.2.3 选配插件背板端子说明 (38)8.3 软件配合说明 (39)NARI-RELAYS RCS-9613CS线路光纤纵差保护装置RCS-9613CS线路光纤纵差保护装置技术和使用说明书1 概述1.1 应用范围RCS-9613CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置，可组屏安装，也可在开关柜就地安装。

RCS-9613-C低压线路光纤差动保护测控装置产品概述RCS-9600系列低压保护测控装置是南瑞继保电气有限公司为适应变电站发展的需要、在多年继电保护装置先进的设计理念和领先的产品技术基础上统一设计精心研制而成，产品按对象进行设计，功能齐全可靠，支持电力系统所需的保护、测量（包括电度计量）、监视、控制功能，还支持各种高级应用功能。

装置可以组屏安装，也可就地安装到开关柜。

该系列装置设计合理，原理先进，性能优越，维护方便，主要技术性能指标达到国内同类领先水平。

RCs-9613装置为由微机实现的数字式110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤电流差动保护、电流保护以及测控装置。

装置功能和参数保护功能光纤电流保护。

三段可经复压和方向闭锁的过流保护。

三段零序过流保护(零序电流可自产也可外加)。

过流加速、零序电流加速保护。

过负荷功能(报警或者跳闸)。

低周减载功能；三相一次重合闸；小电流接地选线功能（必须采用外加零序电流）；独立的操作回路。

适用于中性点经小电阻接点的输电线路。

适用于电缆线路。

TA断线告警。

TV断线告警。

TWJ异常告警。

控制回路断线告警。

测控功能19路自定义遥信开入。

一组断路器遥控分/合(选配方式至多可提供三组遥控)。

14个遥测量：测量电流Iam、Icm；零序电流I0；相电压UA、UB、UC；线电压UAB、UBC、UCA；零序电压U0；频率F；功率P、Q；功率因数COSф事件SOE记录等。

保护信息功能装置描述的远方查看；系统定值的远方查看；保护定值和区号的远方查看、修改功能；软压板状态的远方查看、投退、遥控功能；装置保护开入状态的远方查看；装置运行状态（包括保护动作状态、运行告警和装置自检信息）的远方查看；远方对装置信号复归；故障录波上送功能。

通信功能2～3个以太网通信口；2个RS-485通信口；支持以太网通信规约；支持IEC60870-5-103通信规约支持IEC61850规约。

方向元件
速断、限时速断、过流均有方向元件，并可投退。当线电压均小于3V时，电压取故障前的记忆
电压；当PT断线后，方向元件退出，为无方向的电流保护。
方向元件采用900接线方式，最大灵敏角45°，动作区1800，动作示意图如下：
零序电压闭锁方向零序过流保护
零序过流保护逻辑图如下图。
注：3Uo为采样值；3lo为采样值；3lo'为计算值(la+lb+lc)。
PASSWORD
当输入正确的PASSWOR后，就将所修改的保护投退设置保存好了。
保护定值
进入保护定值功能后，即可对装置整定值进行当地修改。本装置可存贮三套定值。“0”号
定值为当前使用的定值套号（1、2或3），其余号定值为装置对应于0号定值的本套定值。显
示格式如下图。
保护定值套数
图9PT断线告警逻辑框图
异常告警
控制回路断线：断路器在合位时检测跳闸回路，断路器在分位时检测合闸回路。
装置异常：电源消失或自检出错（ROM RAM EPROM定值检验出错），发出告警并闭锁开出继电 器。
测！—
测量系统频率f,母线电压Ua Ub Uc、3Uo,线路电压2Uab、2Ubc,电流la、lc、3lo及有功 功率P、无功功率Q功率因数cos$ ,另外可接收两路电度脉冲输入，计数值上传给上位机。
线路保护测控装置使用说明书
一、概述
适用范围
本装置适用于66kV及以下电压等级的非直接接地或不接地系统中的进线、 集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。
功能及特点
1.保护功能
♦
三相/两相三段式万向电流保护（速断、
限时速断、过流）
♦
零序电压闭锁方向零序过流保护（可选择跳闸或告警）

RCS-96A馈线保护测控装置技术使用说明书-图文一、产品概述二、安装步骤1.打开装置包装箱，检查是否有损坏或缺失。

2.选择一个适当的位置安装装置，确保离高温、潮湿和腐蚀物较远。

3.将装置与相应的电力系统接口相连，确保连接牢固。

4.接通电源，开机。

5.对装置进行相应的初始化设置，并根据实际情况进行参数配置。

三、调试步骤1.确认装置已开机，并进入待机状态。

2.进入测控系统，并进行对应的连接设置。

3.进行装置的通信测试，确保与监控中心的通信正常。

4.进行装置的校时操作，确保时间的准确性。

5.检查装置是否能够正常接收和发送电力系统的数据。

6.进行保护配置测试，确保装置对电力系统的保护功能正常。

7.进行装置的报警测试，确保在异常情况下能够及时报警。

四、操作说明1.登录测控系统，进行相关操作。

2.查看电力系统的实时监测数据，包括电流、电压、频率等。

3.查看电力系统的历史数据，包括故障记录、报警记录等。

4.进行装置的状态查询，包括装置的开机状态、通信状态等。

5.进行装置的参数配置，包括报警阈值、保护参数等。

五、注意事项1.在进行安装和调试时，务必按照说明书的要求进行，避免不必要的损坏或事故。

2.在操作装置时，应注意电力系统的运行状态，确保不会对电力系统造成影响。

3.在进行报警测试时，应注意保护装置的报警方式和报警信号的灵敏度，以免误报或不报警。

六、技术支持总结：RCS-96A馈线保护测控装置是一种功能强大的电力系统保护设备，通过实时监测和控制电力馈线，能够及时发现和处理潜在的故障和异常情况，对电力系统的安全性和稳定性起到了重要的作用。

通过本文档的介绍，用户能够了解到如何正确安装、调试和操作该装置，以确保其正常运行和有效保护电力系统。

关于RCS-96XXC 型低压保护装置选配方式的说明目前RCS-96XXC 型系列低压保护装置中部分支持选配件方式（背板端子图、端子定义在说明书中均有详细定义说明），为方便市场表达、设计清晰、生产便捷，对三种选配命名方式、软件配置及二次开发方式、支持选配件的装置种类及选配件名称，以RCS-9611C 为例，说明如下：一． 装置对不同选配件选择的命名方式及对应背板端子图1． R CS-9611C 标准装置（名称为：RCS-9611C ），背板端子自左向右，插件名称分别为：空插件、SWI （出口和操作回路均具备）插件、电源及通讯插件、交流插件。
