初中数学三视图ppt 3

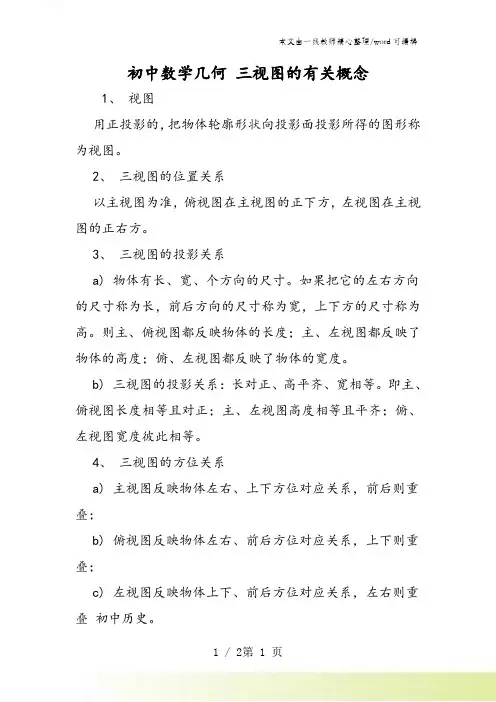

初中数学几何三视图的有关概念
1、视图
用正投影的，把物体轮廓形状向投影面投影所得的图形称为视图。

2、三视图的位置关系
以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。

3、三视图的投影关系
a) 物体有长、宽、个方向的尺寸。

如果把它的左右方向的尺寸称为长，前后方向的尺寸称为宽，上下方的尺寸称为高。

则主、俯视图都反映物体的长度；主、左视图都反映了物体的高度；俯、左视图都反映了物体的宽度。

b) 三视图的投影关系：长对正、高平齐、宽相等。

即主、俯视图长度相等且对正；主、左视图高度相等且平齐；俯、左视图宽度彼此相等。

4、三视图的方位关系
a) 主视图反映物体左右、上下方位对应关系，前后则重叠；
b) 俯视图反映物体左右、前后方位对应关系，上下则重叠；
c) 左视图反映物体上下、前后方位对应关系，左右则重叠初中历史。

d) 以主视图为准，俯、左视图中靠近主视图一侧均表示物体后面，
远离主视图一侧均表示物体前面。

5、画三视图的基本方法
a) 确定主视方向。

一般选取最能反映物体形状结构特征的一面作为注释方向。

b) 布置视图。

按三视图的位置关系，画各视图的定位线，如中心线或某些边线。

c) 一般从主视图画起，按投影规律，再画另两个视图。

d) 按线型要求，描粗加深物体轮廓线，完成三视图绘制。

初中数学如何确定三视图的比例尺确定三视图的比例尺是绘制物体的正投影、侧视图和俯视图时非常重要的一步。

以下是确定三视图比例尺的步骤：1. 确定投影平面：首先，确定正投影、侧视图和俯视图的投影平面。

正投影通常是在水平面上，侧视图在垂直平面上，而俯视图则在水平平面上。

2. 选择适当的比例尺：根据绘制的物体的大小和纸张的大小，选择一个适当的比例尺。

比例尺可以是实际尺寸的缩小比例，如1:100或1:50，也可以是放大比例，如2:1或5:1。

3. 确定尺寸：根据物体的实际尺寸，确定正投影、侧视图和俯视图的尺寸。

可以使用尺子或测量工具来测量物体的长度、宽度和高度。

4. 计算比例尺：根据物体的实际尺寸和选择的比例尺，计算出每个视图的比例尺。

比例尺是绘图时实际尺寸与绘图尺寸之间的比例关系。

5. 应用比例尺：使用比例尺将物体的实际尺寸转换为绘图尺寸。

可以使用比例尺的刻度线或标记来测量和标记绘图上的尺寸。

6. 校验比例尺：在绘制完三视图后，使用比例尺来检查绘图的准确性。

确保每个视图的尺寸按照相应的比例尺进行绘制。

确定三视图比例尺的关键是保持每个视图之间的一致性和比例关系。

比例尺的选择应该考虑到纸张的大小和绘图的可读性。

在绘制三视图时，准确的比例尺可以帮助我们更好地理解物体的尺寸和形状，以及进行设计、制造和测量等工作。

在确定比例尺时，还需要考虑到物体的细节和特征。

如果物体有很多细小的部分，可以选择较大的比例尺来绘制细节，以便更清晰地显示它们。

相反，如果物体较大，可以选择较小的比例尺来适应纸张的大小。

通过合理选择和应用比例尺，我们可以绘制出准确、可读性强的三视图，从而更好地理解和分析物体的形状和尺寸。

29.2 三视图1.三视图概念：物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影。

如图 (1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等画三视图的注意点：1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰。

2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

典型例题例1.画出下图所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”。

3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.解：例2.画出如图所示的支架(一种小零件)的三视图.分析:支架的形状，由两个大小不等的长方体构俯视图左视图主视图成的组合体.画三视四时要注意这两个长方体的上下、前后位置关系.解:如图29.2-7是支架的三视图例3.右图是一根钢管的直观图，画出它的三视图分析.钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画图时规定;看得见部分的轮廓线画成实线.因被其他那分遮挡而看不见部分的轮廓线画成虚线.解:图如图29.2-7是钢管的三视图，其中的虚线表示钢管的内壁.例4．如图所示图形是一个多面体的三视图，请根据视图说出该多面体的具体名称。

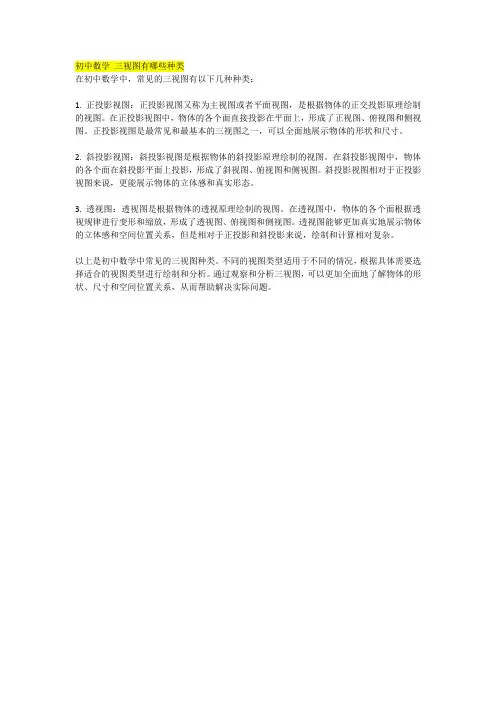

初中数学三视图有哪些种类
在初中数学中，常见的三视图有以下几种种类：
1. 正投影视图：正投影视图又称为主视图或者平面视图，是根据物体的正交投影原理绘制的视图。

在正投影视图中，物体的各个面直接投影在平面上，形成了正视图、俯视图和侧视图。

正投影视图是最常见和最基本的三视图之一，可以全面地展示物体的形状和尺寸。

2. 斜投影视图：斜投影视图是根据物体的斜投影原理绘制的视图。

在斜投影视图中，物体的各个面在斜投影平面上投影，形成了斜视图、俯视图和侧视图。

斜投影视图相对于正投影视图来说，更能展示物体的立体感和真实形态。

3. 透视图：透视图是根据物体的透视原理绘制的视图。

在透视图中，物体的各个面根据透视规律进行变形和缩放，形成了透视图、俯视图和侧视图。

透视图能够更加真实地展示物体的立体感和空间位置关系，但是相对于正投影和斜投影来说，绘制和计算相对复杂。

以上是初中数学中常见的三视图种类。

不同的视图类型适用于不同的情况，根据具体需要选择适合的视图类型进行绘制和分析。

通过观察和分析三视图，可以更加全面地了解物体的形状、尺寸和空间位置关系，从而帮助解决实际问题。

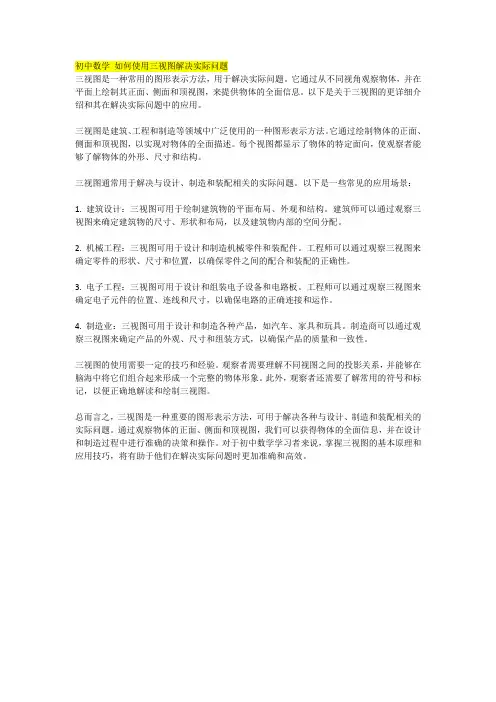

初中数学如何使用三视图解决实际问题三视图是一种常用的图形表示方法，用于解决实际问题。

它通过从不同视角观察物体，并在平面上绘制其正面、侧面和顶视图，来提供物体的全面信息。

以下是关于三视图的更详细介绍和其在解决实际问题中的应用。

三视图是建筑、工程和制造等领域中广泛使用的一种图形表示方法。

它通过绘制物体的正面、侧面和顶视图，以实现对物体的全面描述。

每个视图都显示了物体的特定面向，使观察者能够了解物体的外形、尺寸和结构。

三视图通常用于解决与设计、制造和装配相关的实际问题。

以下是一些常见的应用场景：1. 建筑设计：三视图可用于绘制建筑物的平面布局、外观和结构。

建筑师可以通过观察三视图来确定建筑物的尺寸、形状和布局，以及建筑物内部的空间分配。

2. 机械工程：三视图可用于设计和制造机械零件和装配件。

工程师可以通过观察三视图来确定零件的形状、尺寸和位置，以确保零件之间的配合和装配的正确性。

3. 电子工程：三视图可用于设计和组装电子设备和电路板。

工程师可以通过观察三视图来确定电子元件的位置、连线和尺寸，以确保电路的正确连接和运作。

4. 制造业：三视图可用于设计和制造各种产品，如汽车、家具和玩具。

制造商可以通过观察三视图来确定产品的外观、尺寸和组装方式，以确保产品的质量和一致性。

三视图的使用需要一定的技巧和经验。

观察者需要理解不同视图之间的投影关系，并能够在脑海中将它们组合起来形成一个完整的物体形象。

此外，观察者还需要了解常用的符号和标记，以便正确地解读和绘制三视图。

总而言之，三视图是一种重要的图形表示方法，可用于解决各种与设计、制造和装配相关的实际问题。

通过观察物体的正面、侧面和顶视图，我们可以获得物体的全面信息，并在设计和制造过程中进行准确的决策和操作。

对于初中数学学习者来说，掌握三视图的基本原理和应用技巧，将有助于他们在解决实际问题时更加准确和高效。
