内蒙古中煤蒙大新能源化工有限公司 年产50万吨工程塑料项目 中压异步电动机技术规定

1 刘亚军 管文勇 2013年03月19日版次 编 制 审 核 评 审 批 准 批准日期 发表范围：公司部门/EPC 11ZMMD01-0000-DQ-SPC-0009 中压异步电动机技术规定 2 / 12 目 录 1 范围 .............................................................................................................................. 3

2 卖方的责任 .................................................................................................................. 3

3 规范性引用文件 .......................................................................................................... 3

4 设计 .............................................................................................................................. 5

5 检查和试验 ................................................................................................................ 10

6 防腐 ............................................................................................................................. 11

7 铭牌 ............................................................................................................................. 11

8 卖方文件 ..................................................................................................................... 11

11ZMMD01-0000-DQ-SPC-0009 中压异步电动机技术规定 3 / 12 1 范围 1.1 本技术规定为中煤蒙大50万吨工程塑料项目（以下简称：中煤蒙大）对中压（1KV及以上异步电动机的最基本要求。 1.2 本技术规定适用于中煤蒙大项目中压异步电动机的设计、采购。 1.3 有关项目的具体数据，将在相关图纸、数据表及其它文件中详细说明，这些文件均为电动机询价文件的组成部分。

2 卖方的责任 2.1 电动机的设计、原料、制造、检验及测试均由卖方负责，卖方应遵守本技术规定、相关规范以及其它参考文件并满足工程惯例要求。 2.2 本技术规定与相关法规、标准、数据表、询价文件等之间的任何矛盾应由买方负责澄清。 2.3 不允许用假设来掩盖数据的不足。卖方应负责由买方或其它正规渠道获取可靠数据。 2.4 为确保电动机正确的安装，操作及维修，卖方应提供所有必须的或附加的设备，专用工具和附件的清单。即使这些设备在技术规定或数据表中未列出。 2.5 卖方应列出并充分描述本技术规定、数据表、图纸等与有关法规的不同点。

3 规范性引用文件 下列文件中的条款通过本规定的引用而成为本规定的条款。凡注日期的引用文件，其随后所有的修改单或修改版均不适用本规定。凡是不注日期或修改号（版次）的引用文件，其最新版本适用于本规定。 3.1 国家标准 标准代号 标准名称 GB 755 旋转电机 定额和性能

GB 1971 旋转电机 线端标志与旋转方向

GB 3836.1 爆炸气体环境用电气设备 第1部分:通用要求

GB 3836.2 爆炸气体环境用电气设备 第2部分：隔爆型“d”

GB 3836.3 爆炸气体环境用电气设备 第3部分：增安型“e” 11ZMMD01-0000-DQ-SPC-0009 中压异步电动机技术规定 4 / 12 GB 3836.4 爆炸气体环境用电气设备 第4部分：本质安全型“i”

GB 3836.5 爆炸气体环境用电气设备 第5部分：正压外壳型“p”

GB 3836.6 爆炸气体环境用电气设备 第6部分：油浸型“o”

GB 3836.7 爆炸气体环境用电气设备 第7部分：充砂型“q”

GB 3836.8 爆炸性气体环境用电气设备 第8部分：“n”型电气设备

GB 4208 外壳防护等级（IP代码）

GB 4772.1 旋转电机尺寸和输出功率等级 第1部分：机座号56～400和凸

缘号55～1080 GB 4772.2 旋转电机尺寸和输出功率等级 第2部分：机座号355～1000

和凸缘号1180～2360 GB 4772.3 旋转电机尺寸和输出功率等级 第3部分：小功率装入式电动机

凸缘号BF10～BF50 GB 10068 轴中心高为56mm及以上电机的机械振动 振动的测量、评定

及限值 GB 14711 中小型旋转电机安全要求

GB/T 997 旋转电机 结构型式、安装型式及接线盒位置的分类（IM代码）

GB/T 1032 三相异步电动机试验方法

GB/T 1993 旋转电机冷却方法

GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿

热（12h＋12h循环） GB/T 2423.5-8电工电子产品环境试验 第2部分

GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级

GB/T 10069.1 旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方

法 GB/T 10069.2 旋转电机噪声测定方法及限值 噪声简易测定方法

GB 10069.3 旋转电机噪声测定方法及限值 第3部分 噪声限值

3.2 行业标准 标准代号 标准名称 JB/T 6763 YA-W、YA-WF1系列户外，户外防腐增安型三相异步电动机（机11ZMMD01-0000-DQ-SPC-0009 中压异步电动机技术规定 5 / 12 座号80～280） JB/T 7565.1 隔爆型三相异步电动机技术条件第1部分：YB2系列隔爆型三

相异步电动机（机座号63～355） 3.3 国际标准 IEC 60034-1 Rotating electrical machines - Part 1: Rating and performance IEC 60034-5 Rotating electrical machines - Part 5: Degrees of protection provided by the integral design of rotating electrical machines (IP Code) - Classification IEC 60034-9 Rotating electrical machines - Part 9: Noise limits IEC 60034-14 Rotating electrical machines - Part 14: Mechanical vibration of certain machines with shaft heights 56mm and higher – Measurement, evaluation and limits of vibration severity IEC 60034-15 Rotating electrical machines - Part 15: Impulse voltage withstand levels of rotating a.c. machines with form-wound stator coils IEC 60072-1 Dimensions and output series for rotating electrical machines - Part1: Frame numbers 56 to 400 and flange numbers 55 to 1080 IEC 60079 Electrical apparatus for explosive gas atmospheres - Part 0: General requirements IEC 60085 Thermal evaluation and classification of electrical insulation IEC 61241 Electrical apparatus for use in the presence of combustible dust ISO281AMD 2Rolling Bearings-Dymamic load Rating and Rating Life 所列的标准并非全部标准，仅是主要标准。

4 设计 4.1 使用条件 4.1.1 电动机应能在现场及通用数据表中规定的使用条件下运行。 4.1.2 电动机设计应适用于电压波动±10 ％同时频率波动±2.5 Hz的条件。 4.1.3 所有电动机运行温度范围应该是+40°C到-30°C。 4.2 额定值及特性

合集下载

中小型三相异步电动机节能产品认证实施方案审批稿新

中小型三相异步电动机节能产品认证实施方案审批稿新

（试行）中小型三相异步电动机节能产品认证实施方案文件编号：CQM/FN-01-160-2007-6-11发布日期：2007年6月11 日实施日期：2007年6 月11 日目录1. 适用范围 (3)2. 认证采用的模式 (3)3. 认证的基本环节 (3)4. 认证申请与受理 (3)5. 初次工厂检查 (4)6. 产品检验 (5)7. 检验判定 (6)8. 认证结果评定和批准 (7)9. 获证后的监督 (7)10. 复评 (9)11. 认证范围的扩大与缩小 (10)12. 认证的暂停、撤销和注销 (10)13. 认证证书和认证标志 (11)14. 认证要求的更改 (12)15. 保密 (12)16. 责任 (12)17. 费用 (12)18. 公告 (12)19. 附则 (12)附件1：中小型三相异步电动机节能产品认证的工厂产品质量保证能力要求 (13)附件2：中小型三相异步电动机产品受控部件/材料备案清单 (16)1 适用范围适用于690V以以下电压、50Hz三相交流电源供电，能效2级和3级的额定功率在～315kW范围内的，能效1级额定功率在3KW ～315kW范围内，极数为2极、4极和6极，单速封闭扇冷式，N设计的一般用途电动机或一般用途的防爆电动机。

2认证模式产品检验+ 初次工厂检查（审核）+ 获证后监督3认证产品单元划分及认证标准3.1认证引用标准GB 755-2000 《旋转电机定额和性能》GB 18613-2006 《中小型三相异步电动机能效限定值及能效等级》GB/T 1032-2005 《三相异步电动机试验方法》认证单元的划分相同型号，规格不同的电动机可作为一个系列，每个系列按机座号分为80-160、180-280、315-355三段，每段为一个认证单元。

同一制造商的相同产品，但生产厂（场所）不同时，应作为不同的认证单元。

认证的基本条件3.3.1申请认证方具备明确的法律地位，可以承担法律责任,承诺遵守国家法律法规和其他认证相关要求；3.3.2产品生产者按《中小型三相异步电动机节能产品认证工厂产品质量保证能力要求》（附件1），建立相应的质量保证体系，并且能够正常运行，一年内未发生过重大产品质量事故；3.3.3产品生产者拥有必要的人力以及设施、设备等生产、检验资源；3.3.4已完成设计定型并形成批量生产；4认证申请与受理4.1申请文件申请认证应提交正式申请书，填写《中小型三相异步电动机受控部件/材料备案清单》（附件2），并按申请书要求提交相关资料和文件。

泵常用的电动机国家标准及行业标准

泵常用的电动机国家标准及行业标准

泵常用的电动机国家标准及行业标准基础标准GB755-2000GB/T 756-1990GB/T 757-1993GB/T 997-2003GB l971-1980GB/T l993-1993GB/T 2900.25-1 994GB 4772.13-1999GB 4826-1 984GB/T 4831-1984GB/T 4942.1-2001GB 5767-1986GB/T 7064-2002GB/T l0585-1 989GB l2665-1990GB/T l3002-1991GB l4711-1993GB l821 1-2000旋转电机定额和性能旋转电机圆柱形轴伸旋转电机圆锥形轴伸旋转电机结构及安装型式(IM代号)电机线端标志与旋转方向旋转电机冷却方法电工术语旋转电机旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080第2部分：机座号355～1000和凸缘号ll80～2360第3部分：小功率装入式电动机凸缘号BFl0～BF50电机功率等级电机产品型号编制方法电机外壳防护分级(IP代码)电压为660V及以下单速三相笼型异步电动机的起动性能透平型同步电机技术要求中小型同步电机励磁系统基本技术要求电机在一般环境条件下使用的湿热试验要求旋转电机装入式热保护旋转电机的保护规则中小型旋转电机安全通用要求微电机安全通用要求异步电动机JB/T l009-1991JB/T 2195-1998JB 4053-1985JB/T 4376-2002JB/T 5269-1991JB/T 5270-1991JB/T 5271～1991JB/T 5272-1991JB/T 5274-1991JB/T 5275-1991JB/T 6447-1 992JB/T 6456-1992JB/T 71 18-2004JB/T 7119-1993JB/T 7123-1993JB/T 7124 1993JB/T 7126-1993JB/T 7127-1993JB/T 7588-1994YS系列三相异步电动机技术条件YDF2系列阀门电动装置用三相异步电动机高效率三相异步电动机技术条件(机座号100～280)水泵用Al功率异步电动机技术条件YR系列(IP23)三相异步电动机技术条件(机座号160～280)YR系列(IP23)三相异步电动机技术条件(机座号315～355)Y系列(IP23)三相异步电动机技术条件(机座号160～280)Y系列(IP23)三相异步电动机技术条件(机座号315～355)Y系列(IP44)三相异步电动机技术条件(机座号355)Y-w系列及Y_WF系列户外及户外化学防腐蚀型三相异步电动机技术条件(机座号80～315)YCJ系列齿轮减速三相异步电动机技术条件(机座号71～280)ⅦJ系列(IP44)电磁制动三相异步电动机技术条件(机座号80～225)YVFZ系列(IP54)变频调整专用三相异步电动机技术条件(机座号80～315)YR系列(IP44)三相异步电动机技术条件(机座号132～315)YCT系列电磁调速电动机技术条件(机座号112～355)Y-F系列防腐蚀型三相异步电动机技术条件(机座号80～315)YLB系列深井水泵用三相异步电动机技术条件(机座号132～280)YD系列(IP44)变极多速三相异步电动机技术条件(机座号80～280)YL 系列双值电容单相异步电动机技术条件(机座号80～132)异 步 电 动 机 JB ／T 7593-1 994JB ／T 7594-1 994JB ／T 7823-1995JB ／T 9616-1999JB ／T 7591-1994GB ／T 2818-1991Y 系列高压三相异步电动机技术条件(机座号355～630) YR 系列高压三相异步电动机技术条件(机座号355"～630) 三相直线异步电动机 Y 系列(IP44)三相异步电动机技术条件(机座号80～315) 小型单相异步电动机起动元件通用技术条件 YQS 系列井用潜水三相异步电动机技术条件 直 流 电 动 机JB ／T 6316-1992JB ／T 7592-199418／T 7595-1 994Z4系列直流电动机技术条件(机座号100～355) ZBL4系列(IP44)直流电动机技术条件(机座号100～180) ZBL4系列(IP23S)直流电动机技术条件(机座号100～160) 同 步 发电机JB ／T 3320.1-2000JB ／T 3320.2-2000小型无刷三相同步发电机技术条件 小型单相同步发电机技术条件 试 验 方 法 GB ／T l029-1993GB ／T l032-2005GB ／T l311-1989GB ／T 9651-1988GB ／T l0068-2000GB ／T l0069.1-1988GB ／T l0069.2-1988GB ／T l0069.3-1988GB ／T l2785-2002GB ／T l3958-1992GB ／T l4481-1993JB ／T 9615.1-2000JB ／T 9615.2-2000JB ／T 5810-1991JB ／T 5811-1991JB ／T 7589-1 994JB ／T 9617-1999三相同步电机试验方法 三相异步电动机试验方法 直流电机试验方法 单相异步电动机试验方法 轴中心高为56mm 及以上电机的机械振动振动的测量、评定及限值 旋转电机噪声测定方法及限值噪声工程测定方法 旋转电机噪声测定方法及限值噪声简易测定方法 旋转电机噪声测定方法及限值噪声限值 潜水电泵试验方法 无直流励磁绕组同步电动机试验方法 单相同步电机试验方法 交流低压电机散嵌绕组匝间绝缘试验方法 交流低压电机散嵌绕组匝问绝缘试验限值 电机磁极线圈及磁场绕组匝间绝缘试验规范 交流低压电机成型绕组匝间绝缘试验方法及限值 高压电机绝缘结构耐热性评定方法 直流电机电枢绕组匝间绝缘试验规范。

单相异步电动机企业标准

单相异步电动机企业标准

单相异步电动机企业标准(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--房间空调器风扇电动机1主题内容与适用范围本标准规定了房间空调器上冷凝器和蒸发器风扇用单相电容运转异步电动机（以下简称电机）的技术要求、试验方法、检验规则、标志、包装、运输与贮存。

本标准适用于装有冷凝器、蒸发器、全封闭电动机压缩机的房间空调器风扇用电动机。

本标准适用于频率为400Hz及以下的单相异步电动机（不包括单相交流串励电动机）。

2引用标准下列标准所包含的条文，通过在本标准引用而构成为本标准的条文。

GB191-90 包装储运图示标志GB755-87 旋转电机基本技术要求GB1800～1801-79 公差和配合GB/T1993-93 旋转电机冷却方法GB/T2423..3-93 电工电子产品基本环境试验规程试验Ca；恒定湿热试验方法GB4208-93 外壳防护等级的分类家用和类似用途电器的安全通用要求家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB4826-84 电机功率等级GB5171-91 小功率电动机通用技术条件GB7725-XXXX 房间空气调节器JB4270-86 房间空调器风扇电动机通用技术条件GB9651-88 单相异步电动机试验方法旋转电机振动测定方法及限值振动测定方法旋转电机噪声测定方法及限值噪声工程测定方法GB12350-90 小功率电动机的安全要求JB/Z294-87 交流低压电机散嵌绕组匝间绝缘试验方法JB/DQ3619-90 小功率电动机产品质量分等通则3 技术要求工作制和定额电动机的工作定额是以连续工作制（S1）为基准的连续定额。

电动机的额定电压为220V，额定频率为50Hz。

电动机的额定输出功率如下；6、10、16、（20）、25、（35）、40、（50）、60、（75）、90、（100）、120、（150）、180、250、370W。

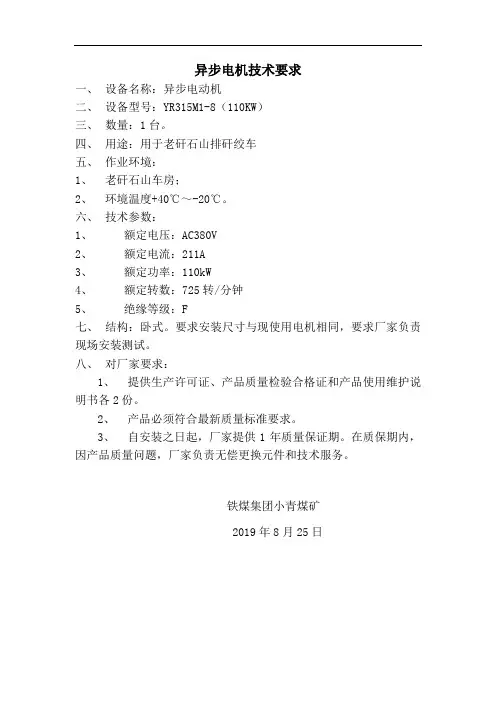

异步电机技术要求

异步电机技术要求

异步电机技术要求
一、设备名称：异步电动机
二、设备型号：YR315M1-8（110KW）
三、数量：1台。

四、用途：用于老矸石山排矸绞车
五、作业环境：
1、老矸石山车房；
2、环境温度+40℃～-20℃。

六、技术参数：
1、额定电压：AC380V
2、额定电流：211A
3、额定功率：110kW
4、额定转数：725转/分钟
5、绝缘等级：F
七、结构：卧式。

要求安装尺寸与现使用电机相同，要求厂家负责现场安装测试。

八、对厂家要求：
1、提供生产许可证、产品质量检验合格证和产品使用维护说明书各2份。

2、产品必须符合最新质量标准要求。

3、自安装之日起，厂家提供1年质量保证期。

在质保期内，因产品质量问题，厂家负责无偿更换元件和技术服务。

铁煤集团小青煤矿
2019年8月25日。
