基础施工图识读方法

导读施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求.学会正确的识图方法，才能收到事半功倍的效果。

1把握主次拿到一份图纸后，先看什么图，后看什么图,应该有主有次.一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置,以及门窗位置，对建筑物形成一个平面概念,为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解；6、另外,还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合,大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。

2记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩,不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说,不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

独立基础构造与施工图识读1独立基础的构造要求：轴心受压基础一般采用正方形。

偏心受压基础应采用矩形，长边与弯矩作用方向平行，长、短边边唱之比一般在—之间，最大不应超过。

锥形基础的边缘高度，不宜小于200mm，也不宜大于500mm；阶梯形基础的每阶高度，宜为300-500mm，基础高度500-900mm时，用两阶，大于900mm时用三阶，基础长、短边相差过大时，短边方向可减少一阶；柱基础下通常要做混凝土垫层，垫层的混凝土强度等级应为C10，厚度不宜小于70mm 一般70-100mm，每边伸出基础50-100mm。

底板钢筋的面积按计算确定。

底板钢筋一般采用HPB235、HRB335级钢筋，钢筋保护层厚度，有垫层时不小于35mm，无垫层时不小于70mm；混凝土强度等级不应低于C2021位于潮湿环境时不应低于C25。

底板配筋宜延长边和短边方向均匀布置，且长边钢筋放置在下排。

钢筋直径不宜小于10mm，间距不宜大于200mm，也不宜小于100mm。

当基础边长B大于3m 时可采用0.9l（l=B-50）。

钢筋混凝土独立柱基础的插筋的钢种、直径、根数及间距应与上部柱内的纵向钢筋相同；插筋的锚固及与柱纵向钢筋相同；插筋的锚固及与柱纵向受力钢筋的搭接长度，应符合《混凝土结构设计规范》和《建筑抗震设计规范》的要求；箍筋直径与上部柱内的箍筋直径相同，在基础内应不少于两个箍筋；在柱内纵筋与基础纵筋搭接范围内，箍筋的间距应加密且不大于１００ｍｍ；基础的插筋应伸至基础底面，用光圆钢筋（末端有弯钩）时放在钢筋网上。

2独立基础施工图识读一般规定独立柱基础有阶梯形和锥形两种形式。

某独立柱基础平面图和和基础详图（如图示）。

锥形基础 1-1 阶梯形基础 2-2图在平面布置图上表示独立基础的尺寸与配筋，以平面注写方式为主，以截面注写方式为辅。

结构平面的坐标方向：两向轴网正交布置时，图面从左至右为X向，从下到上为Y向。

独立基础的平面注写方式分为集中标注与原位标注。

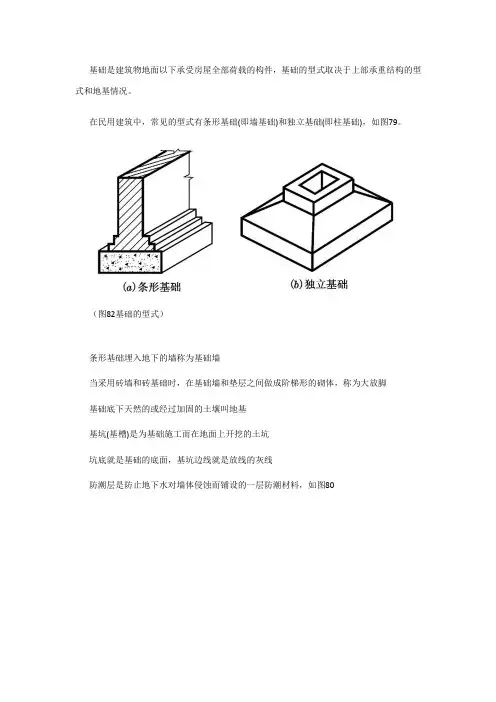

基础是建筑物地面以下承受房屋全部荷载的构件，基础的型式取决于上部承重结构的型式和地基情况。

在民用建筑中，常见的型式有条形基础(即墙基础)和独立基础(即柱基础)，如图79。

（图82基础的型式）条形基础埋入地下的墙称为基础墙当采用砖墙和砖基础时，在基础墙和垫层之间做成阶梯形的砌体，称为大放脚基础底下天然的或经过加固的土壤叫地基基坑(基槽)是为基础施工而在地面上开挖的土坑坑底就是基础的底面，基坑边线就是放线的灰线防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料，如图80（一）基础平面图基础图主要是表示建筑物在相对标高±0.000以下基础结构的图纸，一般包括基础平面图和基础详图。

它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。

1、基础平面图的形成基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。

2、基础平面图的表示方法在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓(如大放脚)可省略不画凡被剖切到的基础墙、柱轮廓线，应画成中实线，基础底面的轮廓线应画成细实线基础平面图中采用的比例及材料图例与建筑平面图相同基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用详图表示当基础中设基础梁和地圈梁时，用粗单点长画线表示其中心线的位置3、基础平面图的尺寸标注基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。

外部尺寸只标注定位轴线的间距和总尺寸。

内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。

平面图中的轴线编号、轴线尺寸均应与建筑平面图相吻合，如图81（图84基础平面图）4、基础平面图的剖切符号凡基础宽度、墙厚、大放脚、基底标高、管沟做法不同时，均以不同的断面图表示，所以在基础平面图中还应注出各断面图的剖切符号及编号，以便对照查阅，如图67。

基础平法施工图识图一、独立基础平法施工图的识读（一）集中标注独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。

1. 独立基础截面竖向尺寸独立基础截面竖向尺寸识读，详见表1-2-1。

表1-2-1 独立基础截面竖向尺寸识读续表2. 独立基础配筋图独立基础配筋图识读，详见表1-2-2。

表1-2-2 独立基础配筋图识读续表（二）原位标注独立基础原位标注的具体内容及识读，详见表1-2-3。

表1-2-3 独立基础原位标注续表（三）多柱独立基础（双柱或四柱）独立基础通常为单柱独立基础，也可为多柱独立基础（双柱或四柱等）。

多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。

多柱独立基础顶部配筋和基础梁的注写识读，详见表1-2-4。

表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读图1-2-1 为独立基础平面施工图。

图1-2-1 独立基础平法施工图（单位：mm）二、条形基础平法施工图的识读条形基础可以分为梁板式条形基础和板式条形基础。

前者平法施工图表达基础梁和条形基础底板，后者仅表达条形基础底板。

基础梁的平面注写方式如下。

（一）集中标注基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容，以及基础梁底面标高（与基础底面基准标高不同时）和必要的文字注解这两项选注内容。

条形基础梁集中标注识读，详见表1-2-5。

表1-2-5 条形基础梁集中标注识读（二）条形基础底板的平面注写方式条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容，以及条形基础底板底面标高（与基础底面基准标高不同时）、必要的文字注解两项选注内容。

条形基础底板底部及顶部配筋图的识读，详见表1-2-6。

表1-2-6 条形基础底板底部及顶部配筋图的识读三、桩基础平法施工图的识读（一）列表注写方式列表注写方式，系在灌注桩平面布置图上，分别标注定位尺寸；在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值，如图1-2-2 所示。

建筑施工图纸识图十大技巧导读：施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
