最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读:首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容,遵照“国标”的有关规定;用正投影的图示方法;详细准确绘制出来的图样,并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同,主要分为建筑施工图(建施)、结构施工图(结施)和设备施工图(设施)三大部分。
工程图纸应按专业顺序编排,一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法:1)看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张,图纸是否齐全;看设计技术说明,对工程在设计和施工要求方面有一概括了解。
2)依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍,对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况,做到心中有数。
3)按专业阅读,按照专业顺序深入细致地阅读。
先看基础图,再看详图。
看图纸时,需要将相关图纸联系起来,进行比较,从而了解它们之间的关系,建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比,看图形、尺寸是否衔接,结构要求是否一致。
发现问题时,做好读图记录,以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影,能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此,总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据,也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
学看图,施⼯图纸的⼀些基本知识1、标⾼1.1绝对标⾼亦称绝对⾼程或海拔⾼度,我国把青岛附近黄海的平均海平⾯定为绝对标⾼的零点,全国各地的标⾼均以此为基准。
1.2标⾼是把某地点对应的绝对标⾼定义为±0.000,(如名辉12#楼27.5)也称相对标⾼。
建筑中⼀般以⼀层室内陆⾯对应的绝对标⾼为±0.000标⾼。
2、指北针针尖指向是北向,表⽰图纸上建筑物相对于北向的座向,看图⽅向⼀般按上北下南,左西右东的看图⽅向。
3、定位轴线3.1定位轴线是⽤以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下⽅与左侧,横向编号应⽤阿拉伯数字,从左⾄右顺序编写,竖向编号应⽤⼤写拉丁字母,从下⾄上顺序编写。
拉丁字母的I、O、Z不得⽤做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆⽽已,GB/T 50001-2001 房屋建筑制图统⼀标准也规定了的,不能使⽤。
3.3 附加定位轴线的编号,应以分数形式表⽰,并应按下列规定编写:两根轴线间的附加轴线,应以分母表⽰前⼀轴线的编号,分⼦表⽰附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,⼀种是“剖切视图符号”,⼀种是“剖⾯图(⼜叫断⾯图)符号”。
剖切视图除了断⾯,还包括能看见的后⾯的投影。
剖⾯图(断⾯图)仅仅表⽰断⾯形状,不画后⾯还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表⽰向哪边看。
断⾯剖切符号是⼀根长细线通过剖切位置,断⾯剖切符号标⽰中,标注数字在那边,就朝那边看。
(⽰例)5、索引符号与详图符号在施⼯图中,有时会因为⽐例问题⽽⽆法表达清楚某⼀局部,为⽅便施⼯需另画详图。
⼀般⽤索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做⽂字说明、尺⼨标注和索引详图等⽤的,以细实线绘制。
6.2⽂字说明宜注写在横线的上⽅,也可注写在横线的端部。
建筑施工图的识读,平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸,它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等,按照建筑工程制图的规定,用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同,可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1)比例建筑的形体庞大而复杂,绘图时需要用各种不同的比例,对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表:2)定位轴线及编号3)标高符号4)索引符号与详图符号5)常用建筑材料图例(二)、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制,对无法表达清楚的部分,采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观,采用了多种线型来绘制。
施工总说明1)施工说明:主要说明工程的设计概况,工程做法中采用的标准图集代号,以及在施工图中不易用图样而必须采用文字加以表达的内容,如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2)工程做法表:是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3)门窗表:一栋房屋所使用的门窗,在设计时应将其列表,反映门窗的类型、编号、数量、尺寸规格等相应内容,以备施工预算所需。
总平面图总平面图的基本内容:1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1:500、1:1000、1:2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。
施工图识读要读出哪些信息?1.对新建工程建立整体概念,熟悉施工图中的主要尺寸及相互关系。
2.检查施工图中有无错误,各图之间有无矛盾,是否有漏项等。
看图的方法是“由外向里看,由大到小看,由粗到细看,先主体,后局部,图样与说明互相对着看,建施与结施对着看”。
看图步骤如下:1).先看目录。
了解建筑性质,是结构类型,建筑面积大小,图纸张数等信息。
2).按照图纸目录检查各类图纸是否齐全,有无错误,标准图是哪一类。
把它们查全准备在手边以便可以随时查看。
3).看设计说明。
了解建筑概况和施工技术要求。
4).看总平面图。
了解建筑物的地理位置、高程、朝向及建筑有关情况,考虑如何进行定位放线。
5).看完总平面图,依次看平面图、立面图、剖面图,通过平、立、剖面图,在脑海中逐步建立立体形象。
6).通过平、立、剖形成建筑的轮廓以后,再通过详图了解各构件、配件的位置,及它们之间是如何连接的。
一、房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图:(首层~顶层的平面图)6.立面图(正立面图,背立面图,东立面图,西立面图)(立面图最好放在同一页纸上,一边阅读。
)7.剖面图(视情况,有多个)8. 详图(节点大样图及门窗大样图,楼梯大样图)1.图纸目录2.设计总说明3.平面布置图(基础平面布置图、楼层平面布置图、屋顶平面布置图)4.结构详图(梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等)5. 各大样图其它由建筑师绘制。
与建筑的结构安全无关,一般可以根据要求改动。
由建筑结构师绘制。
关系到结构受力和安全,一般不允许改动,如果改动必须通知结构师确认。
二、建筑施工图识读要点1、图纸目录及门窗表:图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建设单位或设计单位核对情况。

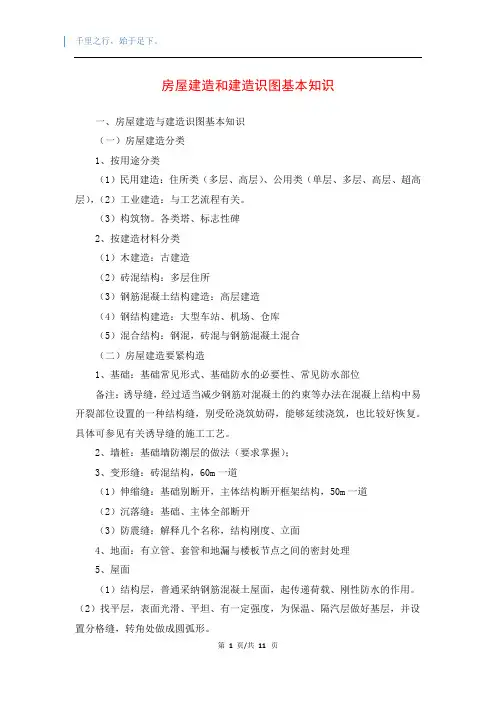

房屋建造和建造识图基本知识一、房屋建造与建造识图基本知识(一)房屋建造分类1、按用途分类(1)民用建造:住所类(多层、高层)、公用类(单层、多层、高层、超高层),(2)工业建造:与工艺流程有关。
(3)构筑物。
各类塔、标志性碑2、按建造材料分类(1)木建造:古建造(2)砖混结构:多层住所(3)钢筋混凝土结构建造:高层建造(4)钢结构建造:大型车站、机场、仓库(5)混合结构:钢混,砖混与钢筋混凝土混合(二)房屋建造要紧构造1、基础:基础常见形式、基础防水的必要性、常见防水部位备注:诱导缝,经过适当减少钢筋对混凝土的约束等办法在混凝上结构中易开裂部位设置的一种结构缝,别受砼浇筑妨碍,能够延续浇筑,也比较好恢复。
具体可参见有关诱导缝的施工工艺。
2、墙桩:基础墙防潮层的做法(要求掌握);3、变形缝:砖混结构,60m一道(1)伸缩缝:基础别断开,主体结构断开框架结构,50m一道(2)沉落缝:基础、主体全部断开(3)防震缝:解释几个名称,结构刚度、立面4、地面:有立管、套管和地漏与楼板节点之间的密封处理5、屋面(1)结构层,普通采纳钢筋混凝土屋面,起传递荷载、刚性防水的作用。
(2)找平层,表面光滑、平坦、有一定强度,为保温、隔汽层做好基层,并设置分格缝,转角处做成圆弧形。
(3)隔汽层,在结构基层与保温层之间的一层,防止室内外温差较大,在屋面积存大量凝聚水汽,而设。
(4)保温层,在屋面采纳导热系统低的材料设置一定厚度的结构层(如常见的膨胀珍珠岩)。
(5)防水层,种类有卷材、涂膜、刚性防水。
(6)隔热层,架空隔热板。
6、阳台雨蓬7、楼梯与门窗8、天窗架与屋面板:要紧要用于工业建造建造施工图(三)建造识图基本知识土建施工图结构施工图1、建造施工图种类给排水施工图专业施工图采暖通风空调施工图电气施工图设备施工图2、识图基本知识(1)图面布置,A0~A4图面之间的关系。
(2)比例,各类图的常用比例,总平面图、建造平、立、剖面图。

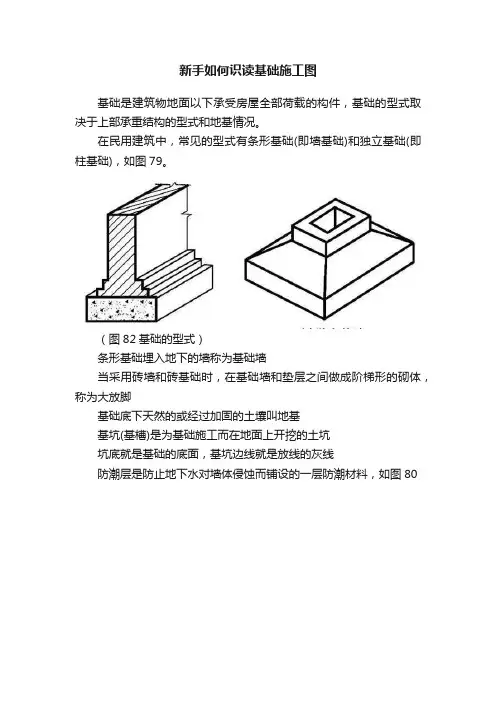

新手如何识读基础施工图基础是建筑物地面以下承受房屋全部荷载的构件,基础的型式取决于上部承重结构的型式和地基情况。
在民用建筑中,常见的型式有条形基础(即墙基础)和独立基础(即柱基础),如图79。
(图82基础的型式)条形基础埋入地下的墙称为基础墙当采用砖墙和砖基础时,在基础墙和垫层之间做成阶梯形的砌体,称为大放脚基础底下天然的或经过加固的土壤叫地基基坑(基槽)是为基础施工而在地面上开挖的土坑坑底就是基础的底面,基坑边线就是放线的灰线防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料,如图80(一)基础平面图基础图主要是表示建筑物在相对标高±0.000以下基础结构的图纸,一般包括基础平面图和基础详图。
它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。
1、基础平面图的形成基础平面图是假想用一个水平面沿房屋底层室内陆面附近将整幢建筑物剖开后,移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。
2、基础平面图的表示方法在基础平面图中,只画出基础墙、柱及基础底面的轮廓线,基础的细部轮廓(如大放脚)可省略不画凡被剖切到的基础墙、柱轮廓线,应画成中实线,基础底面的轮廓线应画成细实线基础平面图中采用的比例及材料图例与建筑平面图相同基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸当基础墙上留有管洞时,应用虚线表示其位置,具体做法及尺寸另用详图表示当基础中设基础梁和地圈梁时,用粗单点长画线表示其中心线的位置3、基础平面图的尺寸标注基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。
外部尺寸只标注定位轴线的间距和总尺寸。
内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。
平面图中的轴线编号、轴线尺寸均应与建筑平面图相吻合,如图814、基础平面图的剖切符号凡基础宽度、墙厚、大放脚、基底标高、管沟做法不同时,均以不同的断面图表示,所以在基础平面图中还应注出各断面图的剖切符号及编号,以便对照查阅,如图67。
认识建筑施工图纸1。
3.1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位。
如应先记住房屋的总长、总宽,几道轴线,轴线间的尺寸,墙厚,门、窗尺寸和编号,门窗还可以列出表来(如表4—1),可以提请加工。
其他如楼梯平台标高,踏步走向,以及在砌砖时有关的部分应先看懂,先记住。
其次再记下一步施工的有关部分,往往施工的全过程中,一张平面图要看好多次。
所以看图纸时先应抓住总体,抓住关键,一步步的看才能把图记住。
1.3。
2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置.它包括如住宅屋顶上的排烟气道、通风通气孔道的位置,屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置,有的还有前后檐的雨水排水天沟等。
不同房屋的屋顶平面图是不相同的,由于屋顶形状,雨水排水方式(内落水或外落水)不同,平面布置也不一样。
这些都要在看图中根据图上的具体情况来了解其内容了。
拿到屋顶平面图后,先看它外围有无女儿墙或天沟,再看流水坡向,雨水出口及型号,再看出入人孔位置,附墙的上屋顶铁爬梯的位置及型号。
1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象,因此主要的应记住它的外形,外形中主要的是标高,门、窗位置,其次要记住装修做法,哪一部分有出檐,或有附墙柱等,哪些部分做抹面,都要分别记住。
此外如附加的构造如爬梯、雨水管等的位置,记住后在施工时就可以考虑随施工的进展进行安装。
总之立面图是结合平面图说明房屋外形的图纸,图示的重点是外部构造,因此这些仅从平面图上是想象不出的,必须依靠立面图结合起来,才能把房屋的外部构造表达出来。
1。
3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界,主要表示房屋的内部竖向构造。
通过看剖面图应记住各层的标高,各部位的材料做法,关键部位尺寸如内高窗的离地高度,墙裙高度。
其他如外墙竖向尺寸,标高,可以结合立面图一起记就容易记住,这在砌砖施工时很重要.同时由于建筑标高和结构标高有所不同,所以楼板面和楼板底的标高必须通过计算才能知道。
房地产施工图识读基础知识引言房地产施工图是建筑业中的重要文档之一,它是建筑师、施工人员和监理人员之间沟通的桥梁。
准确理解和识读施工图对于保证建筑项目的质量和进度至关重要。
本文将介绍房地产施工图的基础知识,帮助读者更好地理解和识读施工图。
1. 施工图的概念施工图是一种将设计方案具体化的图纸,它包含了建筑物的平面布置图、立面图、剖面图等多种图纸。
施工图中包含了建筑物的尺寸、位置、材料等重要信息,以及建筑构件的细节设计。
2. 施工图的作用施工图在建筑项目中起到了至关重要的作用:•沟通工作:施工图是建筑师与施工人员之间沟通的媒介,它将设计方案精确传达给施工人员。
•准确定位:施工图中包含了建筑物的位置和尺寸信息,帮助施工人员准确定位建筑构件。
•指导施工过程:施工图中包含了建筑物的细节设计,指导施工人员进行具体施工操作。
•控制质量:施工图中包含了建筑物的材料和工艺要求,帮助监理人员进行质量控制。
3. 施工图的类型施工图可以根据其所描述的内容和形式进行分类。
常见的施工图包括以下几种:•平面图:描述建筑物在水平方向上的布置情况。
•立面图:描述建筑物在垂直方向上的外观形式。
•剖面图:描述建筑物在垂直方向上的内部结构。
•细部图:描述建筑物中某一个部分的细节设计。
4. 施工图的基本元素施工图中包含了许多基本的元素,这些元素的正确理解和识别对于准确理解施工图至关重要。
•标题块:施工图的标题块包含了建筑项目的基本信息,如项目名称、设计单位、时间等。
•图例:图例是施工图中的图形符号,用于标识不同的构件、材料或符号的含义。
•尺寸线:尺寸线用于标示构件的尺寸大小,帮助施工人员准确理解构件的尺寸要求。
•符号:施工图中的符号用于标识各种设备、管道、电气装置等特定的构件或设备元素。
•比例尺:施工图中的比例尺表示图纸和实际尺寸之间的比例关系,帮助读者了解图纸上的尺寸大小。
5. 施工图的阅读方法正确阅读和识读施工图需要掌握一些基本的方法和技巧:1.了解施工图的内容:在阅读施工图之前,先对施工图的内容有一个整体的了解,确保对建筑物的布置和结构有清晰的认识。
