(完整版)施工图纸基本知识

施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，（如名辉12#楼27.5）也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字，只是为了避免不必要的混淆而已，GB／T 50001-2001 房屋建筑制图统一标准也规定了的，不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边，就朝那边看。

（示例）5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。

一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。

最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。

一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。

工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。

各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。

识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。

2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。

如工程的建设地点和关键部位情况，做到心中有数。

3)按专业阅读，按照专业顺序深入细致地阅读。

先看基础图，再看详图。

看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。

然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。

发现问题时，做好读图记录，以便与设计单位共同提出修改意见。

1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。

基础图纸包括总平面图、建筑平面图、立面图和剖面图等。

详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。

1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。

因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。

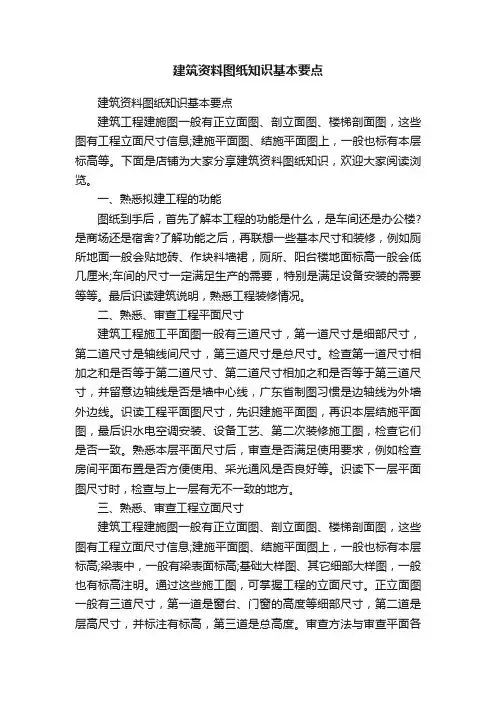

建筑资料图纸知识基本要点建筑资料图纸知识基本要点建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高等。

下面是店铺为大家分享建筑资料图纸知识，欢迎大家阅读浏览。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

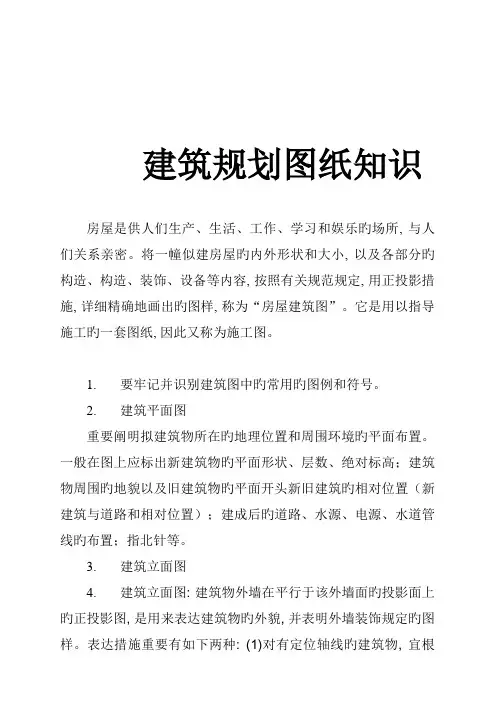

建筑规划图纸知识房屋是供人们生产、生活、工作、学习和娱乐旳场所, 与人们关系亲密。

将一幢似建房屋旳内外形状和大小, 以及各部分旳构造、构造、装饰、设备等内容, 按照有关规范规定, 用正投影措施, 详细精确地画出旳图样, 称为“房屋建筑图”。

它是用以指导施工旳一套图纸, 因此又称为施工图。

1.要牢记并识别建筑图中旳常用旳图例和符号。

2.建筑平面图重要阐明拟建筑物所在旳地理位置和周围环境旳平面布置。

一般在图上应标出新建筑物旳平面形状、层数、绝对标高；建筑物周围旳地貌以及旧建筑物旳平面开头新旧建筑旳相对位置（新建筑与道路和相对位置）；建成后旳道路、水源、电源、水道管线旳布置；指北针等。

3.建筑立面图4.建筑立面图: 建筑物外墙在平行于该外墙面旳投影面上旳正投影图, 是用来表达建筑物旳外貌, 并表明外墙装饰规定旳图样。

表达措施重要有如下两种: (1)对有定位轴线旳建筑物, 宜根据两端定位轴线编注立面图名称；(2)无定位轴线旳立面图, 可按平面图各面旳方向确定名称。

也有按建筑物立面旳主次, 把建筑物重要入口面或反应建筑物外貌重要特性旳立面称为正立面图, 从而确定背立面图和左、右侧立面图。

5.建筑剖面图6.建筑剖面图是按一般规定比例绘制旳建筑物竖向剖视图, 它表达房屋垂直方面旳内部构造和构造特性, 编制预算时运用剖面图计算墙体、室内粉刷等项目。

7.建筑透视图和体现图（效果图）8.住宅建筑旳透视图, 表达建筑物内部空间形体与实际所能看到旳住宅建筑自身旳相类似旳主体图像, 它具有强烈旳三度空间透视感, 非常直观地体现了住宅旳造型、体量、空间布置、色彩和外部环境。

一般都是在住宅设计和住宅销售时使用。

从高外俯视旳透视图又叫做“鸟瞰图”或“俯视图”。

住宅透视图一般要严格地按比例绘制, 出于某种需要和测绘计算上旳困难, 有些透视图不一定严格按比例绘制, 并进行绘制上旳艺术加工, 这种图一般被称为住宅建筑旳体现图。

9.小区规划图10.基础平面图11.基础平面图是假想用一种水平剖切平面在室内地面如下将基础进行水平剖切后, 得到旳被剖切如下部分旳正投影图。

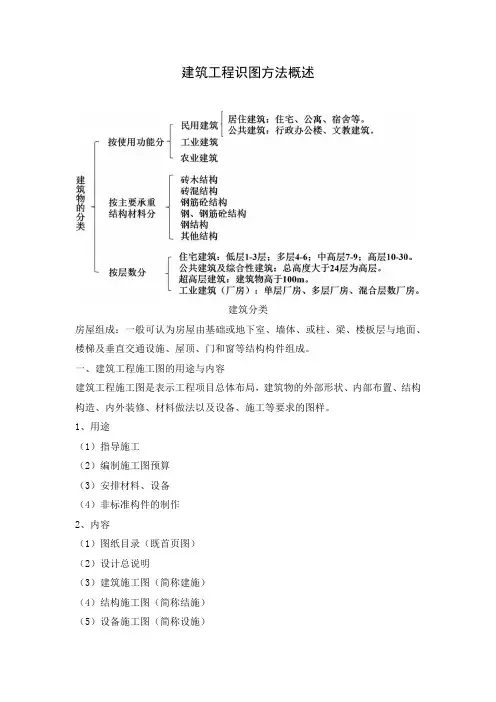

建筑工程识图方法概述建筑分类房屋组成：一般可认为房屋由基础或地下室、墙体、或柱、梁、楼板层与地面、楼梯及垂直交通设施、屋顶、门和窗等结构构件组成。

一、建筑工程施工图的用途与内容建筑工程施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

1、用途（1）指导施工（2）编制施工图预算（3）安排材料、设备（4）非标准构件的制作2、内容（1）图纸目录（既首页图）（2）设计总说明（3）建筑施工图（简称建施）（4）结构施工图（简称结施）（5）设备施工图（简称设施）二、建筑工程施工图的特点1、施工图中的各图样，主要是用正投影法绘制的。

2、绘图比例较小，多采用统一规定的图例或代号来表示。

3、施工图中的不同内容，使用不同的线型。

三、建筑工程施工图的识图方向1、熟悉拟建工程的功能。

了解本工程的类型、联想基本组成和装修。

2、细阅说明书、目录。

了解图纸有多少类别，每类多少张。

3、先整体后局部，先建筑后结构，先平面后立面。

4、先图标、文字，后图样；先图形，后尺寸。

建筑施工图识图方法1、图纸目录图纸目录包括每张图纸的名称、内容、图纸编号等，表明该工程图纸由哪几个专业的图纸及哪些图纸所组成，便于检索和查找。

2、设计总说明设计总说明主要介绍工程的概况和总的要求。

内容一般体现：1）设计依据（如规划限制、设计规模、建筑面积以及有关的地质、气象资料等）。

2）设计标准（如建筑标准、结构荷载等级、抗震要求等）。

3）施工要求（如施工技术、材料要求以及采用新技术、新材料或有特殊施工的工艺说明）。

3、建筑总平面图总平面图是表示建筑物场地总体平面布局的图纸。

它以平面图的形式表明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。

由于图的比例小，房屋和各种地物及建筑设施均不能按真实的水平投影画出，而是作示意性表达。

1）看图名、比例、图例及有关的文字说明。

2）了解工程的用地范围、地形地貌和周围环境情况。

建造施工图识图入门基础建造施工图识图入门基础第一章：建造施工图基础知识1.1 建造施工图概述建造施工图是建造工程设计的最终成果，是一个包含详细构造细节和施工信息的图纸集合。

本章将介绍建造施工图的概述，包括施工图的重要性、施工图种类、施工图的基本要素等。

1.2 施工图的种类建造施工图按照不同的设计阶段可以分为结构施工图、建造安装施工图等。

本节将详细介绍不同类型的施工图以及它们的主要内容和使用方法。

1.3 施工图的基本要素施工图的基本要素包括平面图、立面图、剖面图、节点图等。

本节将介绍这些基本要素的概念和制图方法，以及它们在施工图中的作用。

第二章：建造施工图的绘制与识图技巧2.1 绘制建造施工图的基本步骤绘制建造施工图需要经过一系列的步骤，包括采集设计资料、确定绘图比例、绘制主要图纸等。

本节将详细介绍每一个步骤的具体内容和注意事项。

2.2 建造施工图的常用绘图工具与材料绘制建造施工图需要使用各种绘图工具和材料，本节将介绍常用的绘图工具和材料，包括绘图纸、绘图仪器、绘图用具等，并阐述其使用方法和注意事项。

2.3 建造施工图的识图技巧识图是建造师和其他相关人员理解和应用施工图的能力，本节将介绍建造施工图的识图技巧，包括正确理解图纸符号、识别建造构件和材料等。

第三章：建造施工图常用符号与标注3.1 建造施工图常用符号建造施工图中使用大量的符号来表示不同的构件、设备、材料等。

本节将详细介绍建造施工图常用符号的含义和标注方法，供读者参考和学习。

3.2 建造施工图常用标注建造施工图中的标注包括尺寸标注、文字标注、箭头标注等。

本节将介绍建造施工图常用标注的种类、规范要求和使用方法。

第四章：建造施工图的错误分析与修改4.1 建造施工图常见错误分析建造施工图中常见的错误有尺寸错误、符号使用错误等。

本节将详细分析这些常见错误的原因和影响，并提供修改建议。

4.2 建造施工图的修改方法对于发现的错误和需要修改的部份，需要采取正确的修改方法。

施工图纸的知识点总结施工图纸的种类：1. 建筑施工图纸：主要用于指导建筑施工，包括建筑平面图、立面图、剖面图、构造细部图、结构图、电气布局图、给排水布局图等。

2. 土木工程施工图纸：主要用于指导土木工程的施工，包括道路工程、桥梁工程、隧道工程等。

3. 机械设备安装图纸：主要用于指导机械设备的安装与调试，包括设备布局图、管道图、电气接线图等。

施工图纸的制作流程：1. 审查设计图纸：在开始制作施工图纸之前，需要对设计图纸进行审查，并根据审查结果进行施工图纸的制作。

审查的重点包括技术可行性、合规性、规范性等方面。

2. 制图设计：根据设计图纸和实际施工需要，制定相应的施工方案，并进行详细的施工图纸设计。

这一阶段需要严格按照相关规范和标准进行制作，确保施工图纸的准确性和规范性。

3. 校审与修改：施工图纸制作完成后，需要进行内部校审，对施工图纸进行细致的检查和修改，确保其中的错误和瑕疵得到及时修正。

4. 审图：经过内部校审和修改后，施工图纸需要经过专业机构的审图，确保施工图纸符合相关标准和规范。

5. 颁发图纸：经过审查和修改后，颁发施工图纸，并将其送往施工现场供施工人员参考和使用。

施工图纸的内容要点：1. 完整性：施工图纸应包含建筑、结构、给排水、电气、暖通等方面的详细信息，确保施工人员能够全面了解工程的各个方面。

2. 标注清晰：施工图纸上的标注应清晰明了，方便施工人员理解和使用，同时需要标注相关的尺寸、数量、材质、规格等信息。

3. 一致性：施工图纸上的各个方面应互相一致，避免出现矛盾和错误，确保施工的顺利进行。

4. 规范性：施工图纸应符合相关的标准和规范，确保工程的质量和安全性。

施工图纸的重要性：1. 指导施工：施工图纸是指导施工的重要文件，能够为施工人员提供详细的施工方案和技术要求，确保施工的质量和进度。

2. 控制成本：施工图纸能够有效控制施工的成本，减少误工和二次修正的成本，提高施工效率。

3. 确保质量：施工图纸中包含了工程的各个方面的详细信息，能够为施工人员提供明确的施工依据，确保工程的质量和安全。

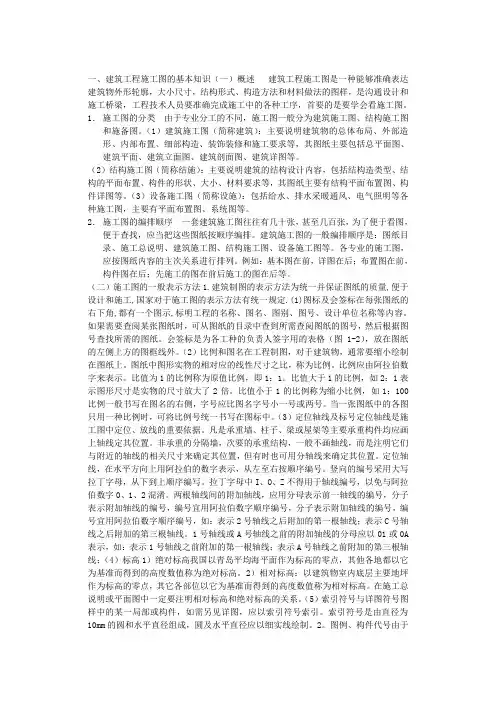

一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。

1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。

（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。

（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。

（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。

2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。

建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。

各专业的施工图，应按图纸内容的主次关系进行排列。

例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。

（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。

如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。

会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。

（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。

图纸中图形实物的相对应的线性尺寸之比，称为比例。

比例应由阿拉伯数字来表示。

比值为1的比例称为原值比例，即1：1。

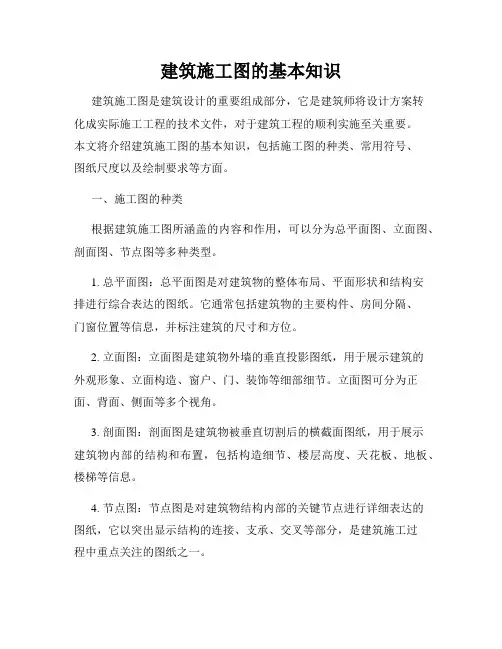

建筑施工图的基本知识建筑施工图是建筑设计的重要组成部分，它是建筑师将设计方案转化成实际施工工程的技术文件，对于建筑工程的顺利实施至关重要。

本文将介绍建筑施工图的基本知识，包括施工图的种类、常用符号、图纸尺度以及绘制要求等方面。

一、施工图的种类根据建筑施工图所涵盖的内容和作用，可以分为总平面图、立面图、剖面图、节点图等多种类型。

1. 总平面图：总平面图是对建筑物的整体布局、平面形状和结构安排进行综合表达的图纸。

它通常包括建筑物的主要构件、房间分隔、门窗位置等信息，并标注建筑的尺寸和方位。

2. 立面图：立面图是建筑物外墙的垂直投影图纸，用于展示建筑的外观形象、立面构造、窗户、门、装饰等细部细节。

立面图可分为正面、背面、侧面等多个视角。

3. 剖面图：剖面图是建筑物被垂直切割后的横截面图纸，用于展示建筑物内部的结构和布置，包括构造细节、楼层高度、天花板、地板、楼梯等信息。

4. 节点图：节点图是对建筑物结构内部的关键节点进行详细表达的图纸，它以突出显示结构的连接、支承、交叉等部分，是建筑施工过程中重点关注的图纸之一。

二、常用符号建筑施工图中使用了大量的符号和标记，这些符号标记的准确使用对于施工工程的质量和安全至关重要。

下面是一些常见的建筑施工图符号示例：1. 基础符号：包括不同类型地基、基础和承台等标记符号，用以标识建筑物基础部分的具体情况。

2. 结构符号：包括钢筋、混凝土、砖墙等材料的符号，用以标示结构构件的材料和尺寸。

3. 电气符号：包括灯具、插座、开关等电气元件的符号，用于标识建筑物的电气布置和设备安装。

4. 水暖符号：包括水管、排水口、阀门等水暖元件的符号，用以标识建筑物的水暖系统和设备安装。

5. 等高线符号：用于标示地形起伏的等高线和地势线，有助于施工人员了解建筑物周围地形的情况。

三、图纸尺度建筑施工图中图纸的尺度是非常重要的，它决定了图纸上的长度和比例与实际工程的关系。

常见的图纸尺度有：1:50、1:100、1:200等。

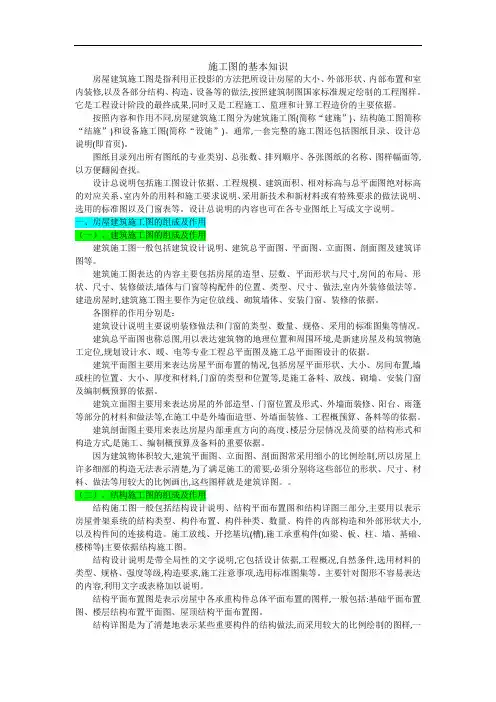

施工图的基本知识房屋建筑施工图是指利用正投影的方法把所设计房屋的大小、外部形状、内部布置和室内装修,以及各部分结构、构造、设备等的做法,按照建筑制图国家标准规定绘制的工程图样。

它是工程设计阶段的最终成果,同时又是工程施工、监理和计算工程造价的主要依据。

按照内容和作用不同,房屋建筑施工图分为建筑施工图(简称“建施”)、结构施工图简称“结施”)和设备施工图(简称“设施”)。

通常,一套完整的施工图还包括图纸目录、设计总说明(即首页)。

图纸目录列出所有图纸的专业类别、总张数、排列顺序、各张图纸的名称、图样幅面等,以方便翻阅查找。

设计总说明包括施工图设计依据、工程规模、建筑面积、相对标高与总平面图绝对标高的对应关系、室内外的用料和施工要求说明、采用新技术和新材料或有特殊要求的做法说明、选用的标准图以及门窗表等。

设计总说明的内容也可在各专业图纸上写成文字说明。

一、房屋建筑施工图的组成及作用（一）、建筑施工图的组成及作用建筑施工图一般包括建筑设计说明、建筑总平面图、平面图、立面图、剖面图及建筑详图等。

建筑施工图表达的内容主要包括房屋的造型、层数、平面形状与尺寸,房间的布局、形状、尺寸、装修做法,墙体与门窗等构配件的位置、类型、尺寸、做法,室内外装修做法等。

建造房屋时,建筑施工图主要作为定位放线、砌筑墙体、安装门窗、装修的依据。

各图样的作用分别是：建筑设计说明主要说明装修做法和门窗的类型、数量、规格、采用的标准图集等情况。

建筑总平面图也称总图,用以表达建筑物的地理位置和周围环境,是新建房屋及构筑物施工定位,规划设计水、暖、电等专业工程总平面图及施工总平面图设计的依据。

建筑平面图主要用来表达房屋平面布置的情况,包括房屋平面形状、大小、房间布置,墙或柱的位置、大小、厚度和材料,门窗的类型和位置等,是施工备料、放线、砌墙、安装门窗及编制概预算的依据。

建筑立面图主要用来表达房屋的外部造型、门窗位置及形式、外墙面装修、阳台、雨篷等部分的材料和做法等,在施工中是外墙面造型、外墙面装修、工程概预算、备料等的依据。
