施工图识读基础

建筑最基本的识图技能——木工施工图纸的识读方法施工图纸图纸是建造房屋的依据，是是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸图纸外，有外，有时还要结合整个工程图纸图纸看看图，才能交圈配合，不出差错。

为此必须学会识图识图方法，才能收到方法，才能收到事半功倍的效果。

以下是一些基本的识图识图方法。

方法。

(1)循序渐进渐进拿到一份拿到一份图纸图纸后，先看什么后，先看什么图，后看什么图，应该应该有主有次，一般是按如下有主有次，一般是按如下顺序进行：①首先仔细阅读设计说细阅读设计说明，了解建筑物的概况、位置、明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读详细阅读所指的大所指的大样图样图或或节点图，做到粗细结细结合，大小交圈。

合，大小交圈。

只有循序渐进渐进，才能理解，才能理解设计设计意意图，看懂设计图纸设计图纸，也就是，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节查对节点和大点和大样；建筑结构对照读”，这样这样才能收到事半功才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说话说：：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

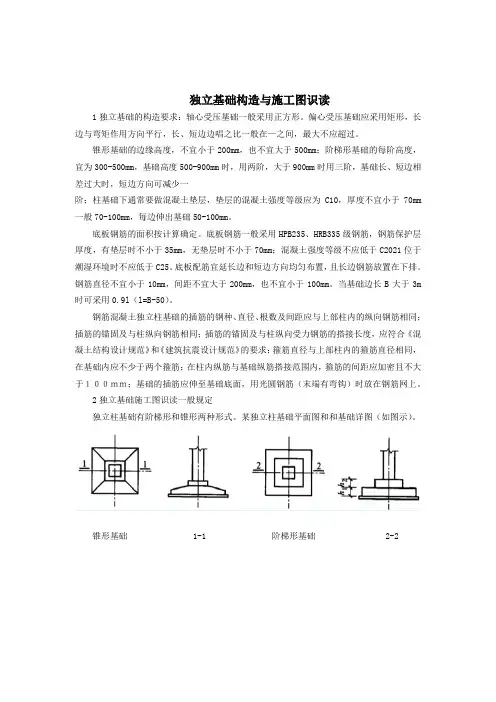

独立基础构造与施工图识读1独立基础的构造要求：轴心受压基础一般采用正方形。

偏心受压基础应采用矩形，长边与弯矩作用方向平行，长、短边边唱之比一般在—之间，最大不应超过。

锥形基础的边缘高度，不宜小于200mm，也不宜大于500mm；阶梯形基础的每阶高度，宜为300-500mm，基础高度500-900mm时，用两阶，大于900mm时用三阶，基础长、短边相差过大时，短边方向可减少一阶；柱基础下通常要做混凝土垫层，垫层的混凝土强度等级应为C10，厚度不宜小于70mm 一般70-100mm，每边伸出基础50-100mm。

底板钢筋的面积按计算确定。

底板钢筋一般采用HPB235、HRB335级钢筋，钢筋保护层厚度，有垫层时不小于35mm，无垫层时不小于70mm；混凝土强度等级不应低于C2021位于潮湿环境时不应低于C25。

底板配筋宜延长边和短边方向均匀布置，且长边钢筋放置在下排。

钢筋直径不宜小于10mm，间距不宜大于200mm，也不宜小于100mm。

当基础边长B大于3m 时可采用0.9l（l=B-50）。

钢筋混凝土独立柱基础的插筋的钢种、直径、根数及间距应与上部柱内的纵向钢筋相同；插筋的锚固及与柱纵向钢筋相同；插筋的锚固及与柱纵向受力钢筋的搭接长度，应符合《混凝土结构设计规范》和《建筑抗震设计规范》的要求；箍筋直径与上部柱内的箍筋直径相同，在基础内应不少于两个箍筋；在柱内纵筋与基础纵筋搭接范围内，箍筋的间距应加密且不大于１００ｍｍ；基础的插筋应伸至基础底面，用光圆钢筋（末端有弯钩）时放在钢筋网上。

2独立基础施工图识读一般规定独立柱基础有阶梯形和锥形两种形式。

某独立柱基础平面图和和基础详图（如图示）。

锥形基础 1-1 阶梯形基础 2-2图在平面布置图上表示独立基础的尺寸与配筋，以平面注写方式为主，以截面注写方式为辅。

结构平面的坐标方向：两向轴网正交布置时，图面从左至右为X向，从下到上为Y向。

独立基础的平面注写方式分为集中标注与原位标注。

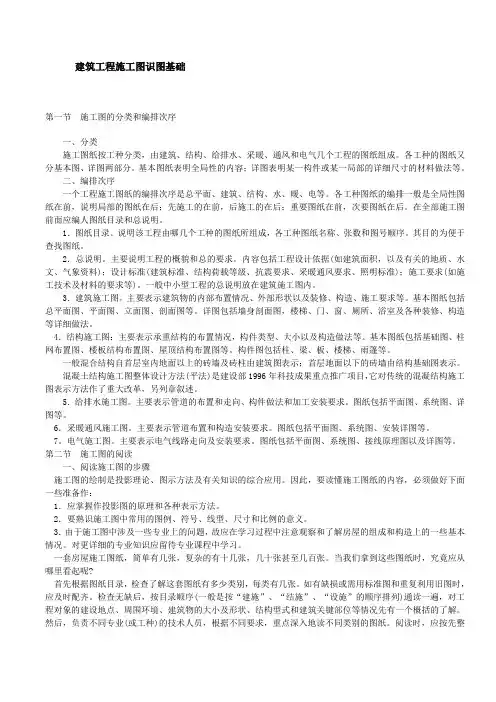

建筑工程施工图识图基础第一节施工图的分类和编排次序一、分类施工图纸按工种分类，由建筑、结构、给排水、采暖、通风和电气几个工程的图纸组成。

各工种的图纸又分基本图、详图两部分。

基本图纸表明全局性的内容；详图表明某一构件或某一局部的详细尺寸的材料做法等。

二、编排次序一个工程施工图纸的编排次序是总平面、建筑、结构、水、暖、电等。

各工种图纸的编排一般是全局性图纸在前，说明局部的图纸在后；先施工的在前，后施工的在后；重要图纸在前，次要图纸在后。

在全部施工图前面应编人图纸目录和总说明。

1．图纸目录。

说明该工程由哪几个工种的图纸所组成，各工种图纸名称、张数和图号顺序。

其目的为便于查找图纸。

2．总说明。

主要说明工程的概貌和总的要求。

内容包括工程设计依据(如建筑面积，以及有关的地质、水文、气象资料)；设计标准(建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准)；施工要求(如施工技术及材料的要求等)。

一般中小型工程的总说明放在建筑施工图内。

3．建筑施工图。

主要表示建筑物的内部布置情况、外部形状以及装修、构造、施工要求等。

基本图纸包括总平面图、平面图、立面图、剖面图等。

详图包括墙身剖面图，楼梯、门、窗、厕所、浴室及各种装修、构造等详细做法。

4．结构施工图：主要表示承重结构的布置情况，构件类型、大小以及构造做法等。

基本图纸包括基础图、柱网布置图、楼板结构布置图、屋顶结构布置图等。

构件图包括柱、梁、板、楼梯、雨篷等。

一般混合结构自首层室内地面以上的砖墙及砖柱由建筑图表示；首层地面以下的砖墙由结构基础图表示。

混凝土结构施工图整体设计方法(平法)是建设部1996年科技成果重点推广项目，它对传统的混凝结构施工图表示方法作了重大改革，另列章叙述。

5．给排水施工图。

主要表示管道的布置和走向、构件做法和加工安装要求。

图纸包括平面图、系统图、详图等。

6．采暖通风施工图。

主要表示管道布置和构造安装要求。

图纸包括平面图、系统图、安装详图等。

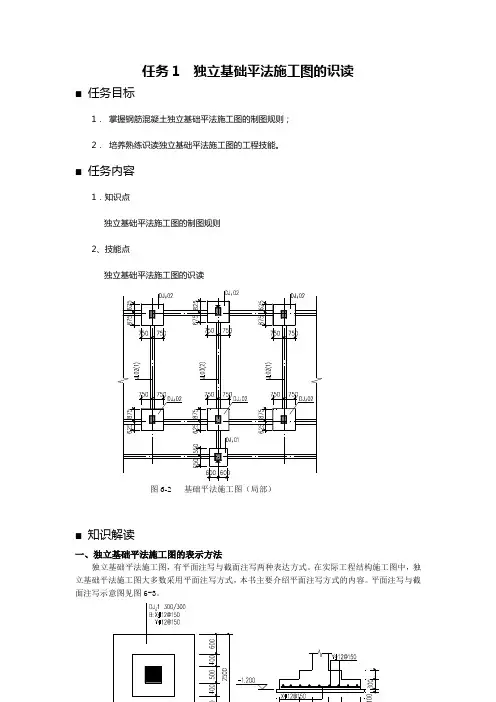

任务1 独立基础平法施工图的识读■任务目标1．掌握钢筋混凝土独立基础平法施工图的制图规则；2．培养熟练识读独立基础平法施工图的工程技能。

■任务内容1．知识点独立基础平法施工图的制图规则2、技能点独立基础平法施工图的识读图6-2 基础平法施工图（局部）■知识解读一、独立基础平法施工图的表示方法独立基础平法施工图，有平面注写与截面注写两种表达方式。

在实际工程结构施工图中，独立基础平法施工图大多数采用平面注写方式，本书主要介绍平面注写方式的内容。

平面注写与截面注写示意图见图6-3。

图6-3 独立基础的平面注写与截面注写方式二、独立基础的平面注写方式独立基础的平面注写方式是指直接在独立基础平面布置图上进行数据项的标注，可分为集中标注和原位标注两部分内容，见图6-4。

图6-4 独立基础的平面注写方式集中标注是在基础平面布置图上进行集中引注，分为基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。

见图6-5。

图6-5 独立基础的集中标注当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍。

原位标注是在基础平面布置图上标注独立基础的平面尺寸。

1．独立基础集中标注解读（1）独立基础的编号和类型独立基础集中标注的第一项必注内容是基础编号，独立基础可分为普通独立基础和杯口独立基础两类，其截面形式又可分为阶形和坡形两种。

通过对基础编号的识读，可以判别独立基础的类型，见表6-1。

表6-1 独立基础编号和类型（2）独立基础的截面竖向尺寸独立基础集中标注的第二项必注内容是截面竖向尺寸，截面竖向尺寸的识读见表6-2。

表6-2 独立基础截面竖向尺寸（3）独立基础的配筋独立基础集中标注的第三项必注内容是配筋，各种配筋注写情况列表见表6-3。

表6-3 独立基础配筋注写列表O:4C20/C16@200/C14@200,A8@100/200DZ：4C20/4C16/4C14，A8@100,-2.500~-0.030在各种独立基础中，杯口独立基础常用于上部排架柱为预制的工业建筑。

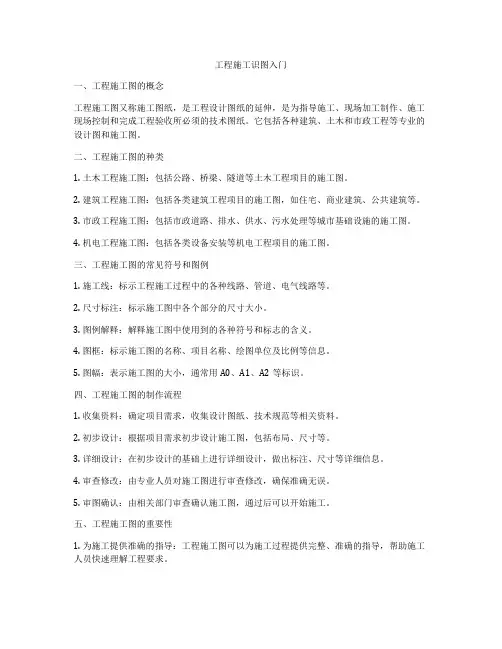

工程施工识图入门一、工程施工图的概念工程施工图又称施工图纸，是工程设计图纸的延伸，是为指导施工、现场加工制作、施工现场控制和完成工程验收所必须的技术图纸。

它包括各种建筑、土木和市政工程等专业的设计图和施工图。

二、工程施工图的种类1. 土木工程施工图：包括公路、桥梁、隧道等土木工程项目的施工图。

2. 建筑工程施工图：包括各类建筑工程项目的施工图，如住宅、商业建筑、公共建筑等。

3. 市政工程施工图：包括市政道路、排水、供水、污水处理等城市基础设施的施工图。

4. 机电工程施工图：包括各类设备安装等机电工程项目的施工图。

三、工程施工图的常见符号和图例1. 施工线：标示工程施工过程中的各种线路、管道、电气线路等。

2. 尺寸标注：标示施工图中各个部分的尺寸大小。

3. 图例解释：解释施工图中使用到的各种符号和标志的含义。

4. 图框：标示施工图的名称、项目名称、绘图单位及比例等信息。

5. 图幅：表示施工图的大小，通常用A0、A1、A2等标识。

四、工程施工图的制作流程1. 收集资料：确定项目需求，收集设计图纸、技术规范等相关资料。

2. 初步设计：根据项目需求初步设计施工图，包括布局、尺寸等。

3. 详细设计：在初步设计的基础上进行详细设计，做出标注、尺寸等详细信息。

4. 审查修改：由专业人员对施工图进行审查修改，确保准确无误。

5. 审图确认：由相关部门审查确认施工图，通过后可以开始施工。

五、工程施工图的重要性1. 为施工提供准确的指导：工程施工图可以为施工过程提供完整、准确的指导，帮助施工人员快速理解工程要求。

2. 保证工程质量：工程施工图中包含了工程项目的设计要求和规范，施工人员按照施工图进行施工可以保证工程质量。

3. 提高施工效率：通过准确理解工程施工图，施工人员可以高效地进行施工，减少误差和重复工作。

4. 便于沟通交流：工程施工图是各方共同遵循的标准，便于各方之间沟通交流，协调工作。

六、总结工程施工图作为工程建设中不可或缺的一环，其重要性不言而喻。
