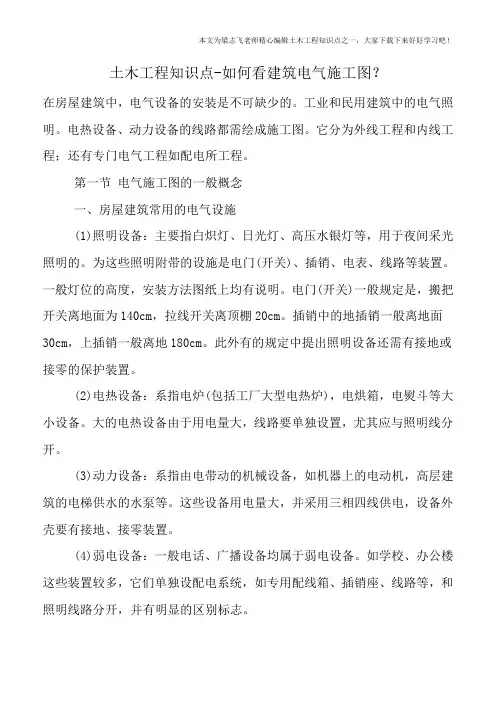

土木工程知识点-如何看建筑电气施工图?在房屋建筑中,电气设备的安装是不可缺少的。
工业和民用建筑中的电气照明。
电热设备、动力设备的线路都需绘成施工图。
它分为外线工程和内线工程;还有专门电气工程如配电所工程。
第一节电气施工图的一般概念一、房屋建筑常用的电气设施(1)照明设备:主要指白炽灯、日光灯、高压水银灯等,用于夜间采光照明的。
为这些照明附带的设施是电门(开关)、插销、电表、线路等装置。
一般灯位的高度,安装方法图纸上均有说明。
电门(开关)一般规定是,搬把开关离地面为140cm,拉线开关离顶棚20cm。
插销中的地插销一般离地面30cm,上插销一般离地180cm。
此外有的规定中提出照明设备还需有接地或接零的保护装置。
(2)电热设备:系指电炉(包括工厂大型电热炉),电烘箱,电熨斗等大小设备。
大的电热设备由于用电量大,线路要单独设置,尤其应与照明线分开。
(3)动力设备:系指由电带动的机械设备,如机器上的电动机,高层建筑的电梯供水的水泵等。
这些设备用电量大,并采用三相四线供电,设备外壳要有接地、接零装置。
(4)弱电设备:一般电话、广播设备均属于弱电设备。
如学校、办公楼这些装置较多,它们单独设配电系统,如专用配线箱、插销座、线路等,和照明线路分开,并有明显的区别标志。
(5)防雷设施:高大建筑均设有防雷装置。
如水塔、烟囱、高层建筑等在顶上部装有避雷针或避雷网,在建筑物四周地下还有接地装置埋人地下。
二、电气施工图的内容电气图也象土建图一样,需要正确、齐全、简明地把电气安装内容表达出来。
一般由以下几方面的图纸组成:1.目录一般与土建施工图同用一张目录表,表上注明电气图的名称、内容、编号顺序如电1、电2等。
2.电气设计说明电气设计说明都放在电气施工图之前,说明设计要求。
如说明:第132页(1)电源来路,内外线路,强弱电及电气负荷等级:(2)建筑构造要求,结构形式,(3)施工注意事项及要求;(4)线路材料及敷设方式(明、暗线);(5)各种接地方式及接地电阻;(6)需检验的隐蔽工程和电器材料等。
目录一建筑电气工程图基本知识 (2)(一)、建筑电气工程施工图概念 (2)(二)、建筑电气工程图的类别 (2)(三)、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)(一)、常用的文字符号及图形符号 (3)(二)、读图的方法和步骤 (4)(一)、模拟项目图纸组成 (18)(二)、电力系统的组成 (18)(三)、总干线 (18)(四)、配电系统识读 (18)(五)、平面图 (19)一建筑电气工程图基本知识(一)、建筑电气工程施工图概念建筑电气工程施工图,是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点(1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体,导线可长可短能比较方便的表达较远的空间距离。
(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸,通常用图形符号来表示,线路中的长度是用规定的线路的图形符号按比例绘制。
(二)、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图(强电系统图)、弱电系统图。
供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。
目录一建筑电气工程图基本知识 (2)(一)、建筑电气工程施工图概念 (2)(二)、建筑电气工程图的类别 (3)(三)、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)(一)、常用的文字符号及图形符号 (4)(二)、读图的方法和步骤 (6)(一)、模拟项目图纸组成 (21)(二)、电力系统的组成 (21)(三)、总干线 (21)(四)、配电系统识读 (21)(五)、平面图 (23)一建筑电气工程图基本知识(一)、建筑电气工程施工图概念建筑电气工程施工图,是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点(1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体,导线可长可短能比较方便的表达较远的空间距离。
(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸,通常用图形符号来表示,线路中的长度是用规定的线路的图形符号按比例绘制。
(二)、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图(强电系统图)、弱电系统图。
供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。
建筑电气施工图识图方法(I)一、电气施工图的特点1。
建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2。
电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4。
平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工.5. 控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。
6。
安装接线图包括电气设备的布置与接线,应与控制原理图对照阅读,进行系统的配线和调校。
7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。
建筑电气识图基础知识,初学者必备建筑电气从广义来讲是以建筑为平台,以电气技术为平台手段,在有限空间内,为创造人性化生活环境的一门应用学科。
从狭义来讲就是在建筑中,利用现代先进的科学理论及电气技术(含电力技术,信息技术以及智能化技术等),创造一个人性化生活环境的电气系统,统称范围建筑电气。
电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度,表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。
(1)电气施工图的识读设计说明:设计说明是一套图纸的灵魂,起到了总纲挈领的作用,通过设计说明,可以参透一个设计的设计思想。
(设计说明)系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
(系统图)平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。
是表示装置、器具、线路具体平面位置的图纸。
(平面图)(2)常用的图形、符号及解析(强电图例-1)(强电图例-2)(强电图例-3)(弱电图例-1)(弱电图例-2)(弱电图例-3)(弱电图例-4)(3)电线电缆的敷设方式(4)照明灯具的安装(5)电缆、电线和母线的认识电缆分类:•电力电缆:用于传输电能如:YJV•控制电缆:用于传输控制电流;常用控制电缆:KVV KVLV•通信电缆:用于传输信号和数据①电话电缆:HYY HYV②同轴射频电缆:STV-75-4电线/缆型号字母含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
B-平型(扁形)。
S-双绞型。
F-耐高温P-编织屏蔽Y—预制型、一般省略,或聚烯烃护套母线:主要用于高低压配电所①TMY:硬铜母线②LMY:硬铝母线(6)设备、导线标注方式(标注-1)(标注-2)(标注-3)。
建筑电气工程施工图的工程一、建筑电气工程施工图的定义建筑电气工程施工图是基于建筑电气工程设计方案,详细展示建筑物内电气设备、电气线路、电气布局等内容的绘制图纸,是建筑电气工程设计方案的具体呈现,也是施工单位进行施工的操作指南。
二、建筑电气工程施工图的编制原则1.合理性原则:建筑电气工程施工图应符合相关法律法规和国家标准,保证施工质量、安全性和经济性。
2.清晰明了原则:建筑电气工程施工图要求绘制清晰、明了,方便施工人员查阅和操作。
3.细致完备原则:建筑电气工程施工图应包含建筑物内所有电气设备、电气线路、配电箱、开关、插座等细节,确保施工的全面性和完备性。
4.规范化原则:建筑电气工程施工图应符合相关设计规范和标准,避免出现不符合要求的问题。
三、建筑电气工程施工图的内容要求1.电气设备布置图:包括建筑物内所有电气设备的布置位置、安装高度等信息。
2.电气布线图:展示建筑物内所有电气线路的走向、连接方式、规格等信息。
3.配电箱布置图:展示建筑物内配电箱的位置、配电情况等信息。
4.开关插座布置图:展示建筑物内所有开关、插座的位置、数量、类型等信息。
5.接地引线图:展示建筑物内所有设备的接地引线情况。
6.防雷接地引线图:展示建筑物内所有设备的防雷接地引线情况。
7.自动控制系统布线图:展示建筑物内自动控制系统的布线情况。
8.照明布线图:展示建筑物内所有照明设备的布线情况。
四、建筑电气工程施工图的绘图要求1.标准化:建筑电气工程施工图绘制应符合相关规范和标准,字迹清晰,线条粗细适中。
2.明确性:建筑电气工程施工图上所有信息应清晰明了,符号、图例应使用统一规范。
3.尺寸一致性:建筑电气工程施工图上的尺寸应一致,确保施工的准确性。
4.布局合理:建筑电气工程施工图上的内容布局合理,易于施工人员理解和操作。
五、总结建筑电气工程施工图是建筑电气工程设计的重要组成部分,它具有指导施工、保证施工质量、安全和经济等重要作用。
编制建筑电气工程施工图要符合相关原则和规范,内容要求全面细致,绘图要求标准明确,确保施工的顺利进行。
什么是电气施工图1.供电总平面图:在总平面图中标明位置和建筑名称;变电站和配电站的位置、数量和容量;画出高低压线路走向、回路数、电线电缆型号规格、架空线、路灯、庭院灯的电杆位置、重复接地位置。
2.变电站示意图:主要变化.1.供电总平面图:在总平面图中标明位置和建筑名称;变电站和配电站的位置、数量和容量;画出高低压线路走向、回路数、电线电缆型号规格、架空线、路灯、庭院灯的电杆位置、重复接地位置。
2.变电站图:主要指变电站和变电所的布置,即绘制高低压配电柜、变压器、母线、柴油发电机房、控制箱、DC电源和信号屏的布置图和主要尺寸。
必要时,画出主要部分。
还有高低压供电系统图,图中注明了设备型号、配电柜及线路编号、开关型号、设备容量、计算电流、导线型号规格及敷设方式、用户名及二次回路方案编号。
3.电源平面图和系统图:标明配电箱编号、型号、设备容量、干线、设备容量、干线型号规格和用户名。
在系统图中标出各种电气设备的负荷计算。
4.照明布置和系统图:照明平面上应标明灯具的数量、型号、安装高度和安装方式。
照明配电系统图中应标明控制设备的整定保护值和各支路的相序,以便比较,尽可能平衡三相负荷。
5.计算机管理系统:绘制主机和终端的框图和系统划分图。
6.建筑防雷方案:绘制避雷器(避雷网)、引下线、接地装置的布置图,并注明材料规格。
高层建筑应标明均压环焊接和均压带的编号和方法。
7.主要设备材料清单:在清单中注明设备材料的名称、型号、规格、单位和数量。
从而编制工程设计概算。
8.大中型公共建筑的主要场所需要进行照度计算,如照度标准、功率密度值、照度均匀性等。
9.火灾自动报警和火灾联动控制系统设计系统组成及防护等级的确定。
火灾探测器、报警控制器和手动报警按钮的选择。
火灾自动报警和火灾联动控制要求,控制逻辑关系和监控显示方式。
火灾应急广播和火灾报警专用通信概述。
线路敷设方式及防火措施。
消防主备电源及接地方式以及电阻值的确定。
使用计算机控制火灾报警时,需要说明与安防及施工设备计算机管理系统的接口方式、配合方式及配合关系。
