最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。

一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。

工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。

各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。

识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。

2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。

如工程的建设地点和关键部位情况，做到心中有数。

3)按专业阅读，按照专业顺序深入细致地阅读。

先看基础图，再看详图。

看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。

然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。

发现问题时，做好读图记录，以便与设计单位共同提出修改意见。

1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。

基础图纸包括总平面图、建筑平面图、立面图和剖面图等。

详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。

1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。

因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。

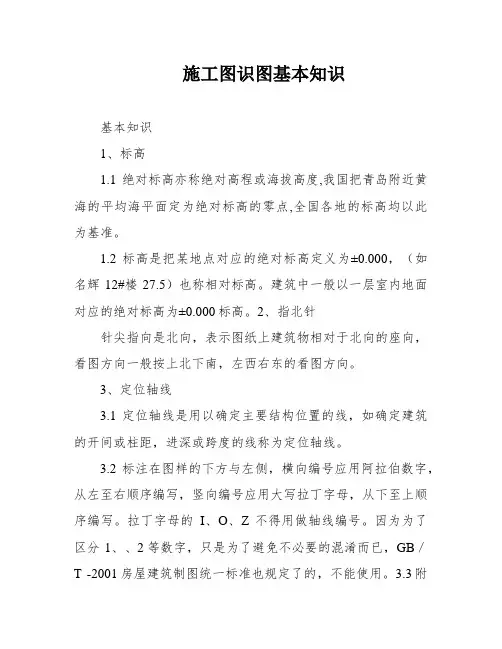

施工图识图基本知识基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，（如名辉12#楼27.5）也称相对标高。

建筑中一般以一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、、2等数字，只是为了避免不必要的混淆而已，GB／T -2001房屋建筑制图统一标准也规定了的，不能使用。

3.3附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2∟的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边，就朝那边看。

（示例）5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。

一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字申明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字申明宜注写在横线的上方，也可注写在横线的端部。

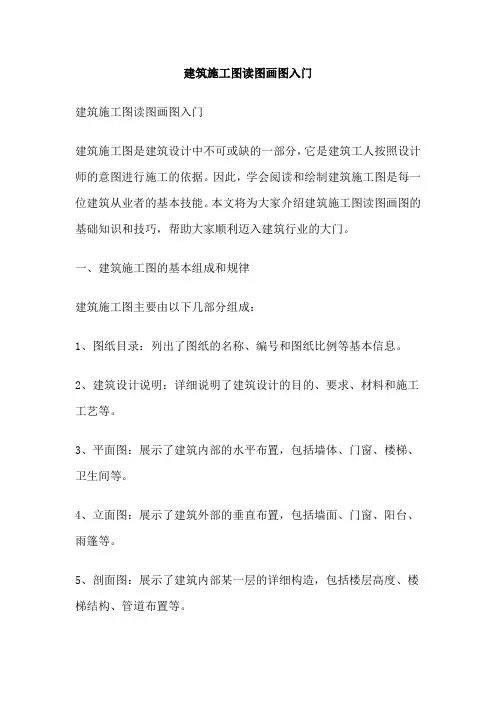

建筑施工图读图画图入门建筑施工图读图画图入门建筑施工图是建筑设计中不可或缺的一部分，它是建筑工人按照设计师的意图进行施工的依据。

因此，学会阅读和绘制建筑施工图是每一位建筑从业者的基本技能。

本文将为大家介绍建筑施工图读图画图的基础知识和技巧，帮助大家顺利迈入建筑行业的大门。

一、建筑施工图的基本组成和规律建筑施工图主要由以下几部分组成：1、图纸目录：列出了图纸的名称、编号和图纸比例等基本信息。

2、建筑设计说明：详细说明了建筑设计的目的、要求、材料和施工工艺等。

3、平面图：展示了建筑内部的水平布置，包括墙体、门窗、楼梯、卫生间等。

4、立面图：展示了建筑外部的垂直布置，包括墙面、门窗、阳台、雨篷等。

5、剖面图：展示了建筑内部某一层的详细构造，包括楼层高度、楼梯结构、管道布置等。

6、详图：对建筑局部进行了放大，展示了细节部分的构造。

建筑施工图的绘制需要遵循一定的规律：1、按照图纸目录的顺序进行绘制，确保信息的完整性。

2、使用标准的建筑符号和标注，确保图纸的可读性。

3、严格按照比例进行绘制，确保建筑的尺寸准确性。

4、对细节部分进行详细的标注和说明，确保施工的可操作性。

二、建筑施工图读图技巧在阅读建筑施工图时，需要注意以下几点：1、先看图纸目录，了解图纸的组成和编号，选择需要阅读的图纸。

2、阅读设计说明，了解建筑的设计意图和要求。

3、结合平面图和立面图，理解建筑的水平和垂直布置。

4、关注详图和剖面图，了解建筑的细节构造和内部结构。

5、注意图纸中的标注和符号，确保对建筑的所有细节有充分的理解。

三、建筑施工图画图入门绘制建筑施工图需要以下工具：1、绘图板：用于放置图纸和绘制线条。

2、铅笔：用于绘制草图和描边。

3、直线笔：用于绘制直线和标注。

4、比例尺：用于测量尺寸和调整比例。

5、三角板：用于绘制垂直线和角度。

6、圆规：用于绘制圆和弧形。

7、图例和符号：用于绘制标准的建筑符号和标注。

绘制建筑施工图的步骤如下：1、在绘图板上放置图纸，确保图纸的平整和稳定。

建造施工图识图入门基础建造施工图识图入门基础第一章：建造施工图基础知识1.1 建造施工图概述建造施工图是建造工程设计的最终成果，是一个包含详细构造细节和施工信息的图纸集合。

本章将介绍建造施工图的概述，包括施工图的重要性、施工图种类、施工图的基本要素等。

1.2 施工图的种类建造施工图按照不同的设计阶段可以分为结构施工图、建造安装施工图等。

本节将详细介绍不同类型的施工图以及它们的主要内容和使用方法。

1.3 施工图的基本要素施工图的基本要素包括平面图、立面图、剖面图、节点图等。

本节将介绍这些基本要素的概念和制图方法，以及它们在施工图中的作用。

第二章：建造施工图的绘制与识图技巧2.1 绘制建造施工图的基本步骤绘制建造施工图需要经过一系列的步骤，包括采集设计资料、确定绘图比例、绘制主要图纸等。

本节将详细介绍每一个步骤的具体内容和注意事项。

2.2 建造施工图的常用绘图工具与材料绘制建造施工图需要使用各种绘图工具和材料，本节将介绍常用的绘图工具和材料，包括绘图纸、绘图仪器、绘图用具等，并阐述其使用方法和注意事项。

2.3 建造施工图的识图技巧识图是建造师和其他相关人员理解和应用施工图的能力，本节将介绍建造施工图的识图技巧，包括正确理解图纸符号、识别建造构件和材料等。

第三章：建造施工图常用符号与标注3.1 建造施工图常用符号建造施工图中使用大量的符号来表示不同的构件、设备、材料等。

本节将详细介绍建造施工图常用符号的含义和标注方法，供读者参考和学习。

3.2 建造施工图常用标注建造施工图中的标注包括尺寸标注、文字标注、箭头标注等。

本节将介绍建造施工图常用标注的种类、规范要求和使用方法。

第四章：建造施工图的错误分析与修改4.1 建造施工图常见错误分析建造施工图中常见的错误有尺寸错误、符号使用错误等。

本节将详细分析这些常见错误的原因和影响，并提供修改建议。

4.2 建造施工图的修改方法对于发现的错误和需要修改的部份，需要采取正确的修改方法。

建筑施工图识图基本知识建筑施工图识图基本知识1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。

在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识，在本教材中将不再赘述。

1.1.2建筑施工图内容概要建筑施工图简称“建施”。

主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。

建筑施工图包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。

图纸目录包括每张图纸的名称、内容、图号等。

设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。

）1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清楚时，可以用索引和局部详图来表示。

索引符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。

1．被索引的详图在同一张图纸内2．被索引的详图不在同一张图纸内3．被索引的详图在标准图中4．被索引的剖视详图在同一张图纸内5．被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。

用细单点长画线表示。

并在线的端头画直径为8mm，详图上为10mm，在圆圈上编号。

平面图上定位轴线应编号，宜标注在图样的下方与左侧。

建筑工程施工识图入门李尚略•第一章 识图基础知识•一 、图形的形成 假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。

•图纸形成通过光线平行垂直照射物体某一面从而产生这一面的影子，也称为这一面的投影，这种投影方法也称为正投影。

墙光线影子投影面投影图投影线光源投影中心形成投影的三要素：投影线、形体、投影面二、投影的种类投影中心投影斜投影正投影平行投影中心投影平行投影正投影: 投影线垂直于投影面斜投影：投影线倾斜于投影面S S ∞S ∞三、形体的三面正投影　１、三面投影图的形成 左图为空间3个不同形状的形体，它们在同一投影面上的投影却是相同的。

由图可以看出：虽然一个投影面能够准确的表现出形体的一个侧面的形状，但不能表现出形体的全部形状。

那么，需要几个投影才能确定空间形体的形状呢？V （正立投影面）H W X ZY O V HWX Z Y一般来说，用三个相互垂直的平面做投影面，用形体在这三个投影面上的三个投影，才能充分地表示出这个形体的空间形状． 三个相互垂直的投影面，称为三面投影体系． 形体在这三面投影体系中的投影，称为三面正投影图．（水平投影面）（侧立投影面）２、三个投影面的展开V HW X ＹZ剪开H WＹH ＹWVHX ＹＷZＹＨ三个投影面展开以后，三条投影轴成了两条相交的直线；原X 、Z 轴位置不变，原Y 轴则分成ＹＨ，ＹＷ 两条轴线。

XＹＷZＹＨ3、三面正投影图的分析长长宽宽高高三面正投影图之间的规律：长对正，高平齐， 宽相等。

•四建筑工程施工图•4.1：什么是建筑工程施工图•：建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。

是房层建筑工程施工的依据，现场必须按图施工，不得随意更改。

•设计院出图把图形洒成蓝色的外观，所以也称为“蓝图”•4.2、建筑工程施工图的种类•（1）、建筑总平面图•说明建筑物所在地理位置和周围环境的平面图。

建筑施工图识图入门基础建筑施工图是指建筑工程图纸中的施工图部分，其作用是指导现场施工，完成建筑工程的施工任务。

建筑施工图的识图能力是施工工程师必备的基本技能之一。

下面将简要介绍建筑施工图的识图入门基础知识，以便初学者能够更好地理解和掌握建筑施工图。

一、施工图的组成和要素建筑施工图是由平面图、立面图、剖面图、详情图、构造图和细部图等组成的。

其中平面图和立面图是最重要的两部分，平面图主要呈现建筑平面布置、结构及设备布局等信息，而立面图则主要呈现建筑的外观形态和结构细节等信息。

识别施工图时，需要掌握平面图和立面图的基本绘图符号和标注，如样板间的尺寸、可行走区域、电源插座点位等等。

二、施工图的坐标系统和尺度在识别施工图时，需要掌握施工图所采用的坐标系统和尺度。

坐标系统包括建筑轴线和控制点的位置等，而尺度则是指图纸上的图形与实际建筑之间的比例关系。

建筑施工图常用的尺度为1:50、1:100和1:200等，常见的坐标系统则包括绝对坐标系统、相对坐标系统和混合坐标系统等。

三、施工图中的图形和文字在施工图中，图形和文字是识别施工图的重要组成部分。

图形包括箭头、标记、符号、线条、颜色等等，它们搭配使用可以更好地传递信息。

文字则可以用来解释图形和表达具体所指的位置等信息。

因此，在识别施工图时，需要注意图形和文字之间的连贯性和关系。

四、施工图中的构造细节施工图中的构造细节是建筑施工的重要部分，包括墙体、梁、柱等构造部分的位置、尺寸、材料及安装方法等。

在施工图中，构造细节常常使用细节图和断面图等形式进行展示。

识别并掌握构造细节，在实际施工工作中，可以更好地理解施工图，准确实现施工要求。

以上是建筑施工图识图入门基础知识的简要介绍。

掌握这些基础知识，能够帮助初学者更好地理解和掌握建筑施工图，从而更加顺利地完成施工任务。
