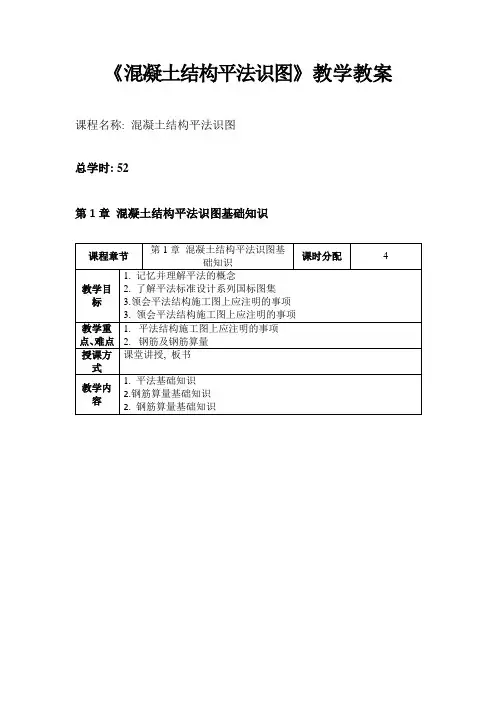

《混凝土结构平法识图》教学教案课程名称: 混凝土结构平法识图总学时: 52第1章混凝土结构平法识图基础知识第2章梁平法识图与钢筋算量l取相邻两跨较大的净跨长。
（3）架立筋与支座负筋搭接150 mm。
（4）下部钢筋锚固长度: 带肋钢筋12d, 光圆钢筋15d。
平面为弧形的梁因有扭矩作用, 纵筋在支座处受力, 所以锚入支座长度取ll。
（5）箍筋没有加密区, 如果端部采用不同间距的箍筋, 需注明根数。
2.3梁钢筋计算实例例题1：计算多跨楼层框架梁KL1的钢筋量, 如图所示。
例题2：某现浇楼层框架结构, 框架梁截面尺寸为Δ×ℎ=0.3 Δ×0.6 Δ, 楼板厚度为100 mm, 柱子截面尺寸Δ=ℎ=0.5 Δ, 柱、梁保护层厚度为20 mm；相邻两榀框架间距为3.6 m。
在荷载作用下框架梁的内力如图2-36所示。
采用C20混凝土, HRB335级钢筋,Δ1=1.0,ΔΔ=0.550,ΔΔ=40 mm；柱纵筋类别为HRB335, 直径为25 mm；柱箍筋类别为HPB300, 直径为8 mm。
轴线与柱中线重合。
试求框架梁的配筋情况。
（环境类别一类、四级抗震）第3章柱平法识图与钢筋算量可概括为：内侧边钢筋按中柱钢筋构造要求, 外侧边钢筋按边柱（角柱）钢筋构造要求, 即内侧边钢筋直锚或弯锚, 外侧边钢筋“柱包梁”或“梁包柱”。
七、框架柱箍筋构造及计算原理需要注意: 剪跨比不大于2的柱, 或因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱（即短柱）, 一级和二级框架的角柱, 都要全高加密；纵筋搭接接头范围内也需箍筋加密。
柱箍筋的构造要点如下。
（1）柱纵向钢筋与复合箍筋排布应遵循对称均匀原则, 箍筋转角处应有纵向钢筋。
（2）柱复合箍筋应采用截面周边外封闭大箍加内封闭小箍的组合方式（大箍套小箍）, 内部复合箍筋的相邻两肢形成一个内封闭小箍, 当复合箍筋的肢数为单数时, 设置一个单肢箍。
沿外封闭箍筋周边箍筋局部重叠不宜多于两层。
