交流发电机检测教学内容

交流发电机的结构与工作原理教案教案：交流发电机的结构与工作原理教案概述：这个教案将重点介绍交流发电机的结构和工作原理。

首先，将简要介绍交流发电机的结构组成部分，然后详细讲解其工作原理。

最后，可以通过问题讨论和探究实验来巩固学生的理解和应用。

一、教学目标：1.了解交流发电机的结构组成部分；2.理解交流发电机的工作原理；3.能够解释交流发电机工作过程中的能量转换；4.能够应用所学知识解答相关问题。

二、教学内容与过程1.交流发电机的结构组成部分（15分钟）a.简要介绍交流发电机的外观和常见部件；b.讲解交流发电机的核心部分：转子、定子和励磁装置；c.展示或让学生观察具体的交流发电机实物，加深对其结构的理解。

2.交流发电机的工作原理（45分钟）a.引入交流发电机的工作原理；b.介绍电磁感应定律及其在交流发电机中的应用；c.图示并讲解交流发电机的工作原理图；d.详细解释交流发电机中的能量转换：机械能到电能的转换；e.通过实例或练习题来巩固学生对交流发电机工作原理的理解。

3.问题讨论与探究实验（30分钟）a.引入问题讨论环节，让学生提出和交流关于交流发电机的问题；b.回答学生的问题并进行深入探究，引导学生思考；c.进行一个简单的探究实验，如实验验证电磁感应定律；d.结合实验结果，解答学生提出的问题。

三、教学资源和评估方法：1.教学资源：交流发电机实物样品、PPT等；2.评估方法：课堂讨论、问题解答、实验结果观察等。

四、教学扩展与归纳：1.可以通过浏览学习资源如视频、动画等进一步加深对交流发电机结构与工作原理的理解；2.布置作业，让学生总结发电机的工作原理，并扩展到其他电动机和发电设备。

五、教学反思：1.可以通过引入更多细节和案例来提高讲解的深度和广度；2.结合实物展示和探究实验，激发学生的学习兴趣和主动参与，提高教学效果。

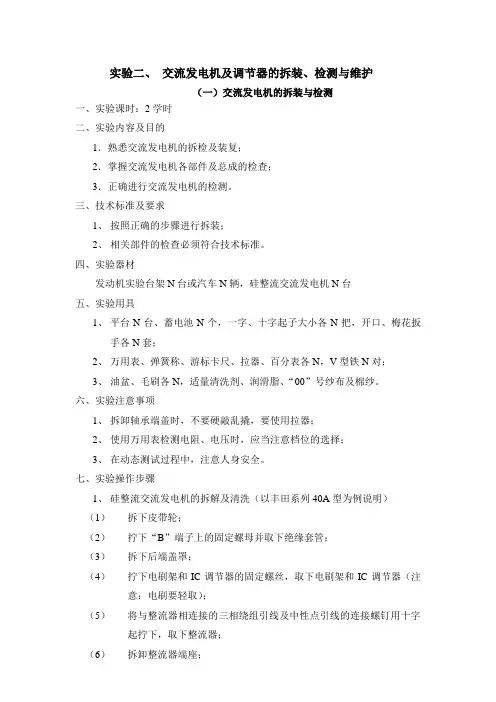

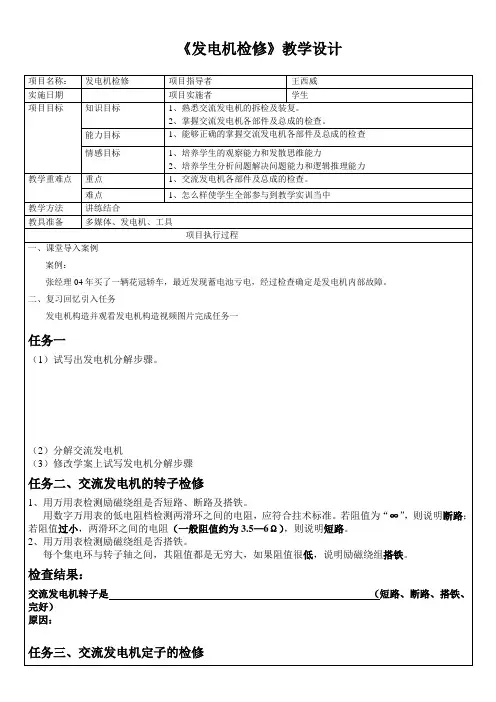

实验二、交流发电机及调节器的拆装、检测与维护（一）交流发电机的拆装与检测一、实验课时：2学时二、实验内容及目的1．熟悉交流发电机的拆检及装复；2．掌握交流发电机各部件及总成的检查；3．正确进行交流发电机的检测。

三、技术标准及要求1、按照正确的步骤进行拆装；2、相关部件的检查必须符合技术标准。

四、实验器材发动机实验台架N台或汽车N辆，硅整流交流发电机N台五、实验用具1、平台N台、蓄电池N个，一字、十字起子大小各N把，开口、梅花扳手各N套；2、万用表、弹簧称、游标卡尺、拉器、百分表各N，V型铁N对；3、油盆、毛刷各N，适量清洗剂、润滑脂、“00”号纱布及棉纱。

六、实验注意事项1、拆卸轴承端盖时，不要硬敲乱撬，要使用拉器；2、使用万用表检测电阻、电压时，应当注意档位的选择；3、在动态测试过程中，注意人身安全。

七、实验操作步骤1、硅整流交流发电机的拆解及清洗（以丰田系列40A型为例说明）（1）拆下皮带轮；（2）拧下“B”端子上的固定螺母并取下绝缘套管；（3）拆下后端盖罩；（4）拧下电刷架和IC调节器的固定螺丝，取下电刷架和IC调节器（注意：电刷要轻取）；（5）将与整流器相连接的三相绕组引线及中性点引线的连接螺钉用十字起拧下，取下整流器；（6）拆卸整流器端座；（7）从驱动端盖里取出转子；用棉纱沾适量清洗剂擦洗转子绕组、定子绕组、弹刷及其他机件；2、硅整流交流发电机的检查转子的检查：（1）转子绕组短路与断路的检查：用数字万用表的低电阻档检测两滑环之间的电阻，应符合技术标准。

若阻值为“∞”，则说明断路；若阻值过小，则说明短路。

一般阻值约为3.5~6Ω图1-5转子绕组断路检查图1-6 转子绕组绝缘检查（2）转子绕组搭铁检查：即检查转子绕组与铁心（或转子轴）之间的绝缘情况。

用万用表导通档检测两滑环与铁心（或转子轴）之间的导通情况。

若为零且表发出响声，说明有搭铁故障，正常应为“∞”，如图1-5所示；（3）滑环的检查：滑环表面应平整光滑，无明显烧损，否则用“00”号纱布打磨。

交流发电机各零部件检测项目及方法我折腾了好久交流发电机各零部件检测项目及方法，总算找到点门道。

这可不是个简单事儿，我一开始也是瞎摸索。

就说交流发电机里的定子吧。

检测它的时候，我试过用万用表来测绕组的电阻。

像绕迷宫一样，那一圈一圈的绕组线路可不能马虎。

你得把万用表的表笔准确地接触到定子绕组的接线端。

我一开始就犯过错，表笔没接稳，那测出来的数据就不对。

这就好比你拿个不准确的尺子去量东西，肯定得不出正确结果。

如果测出来电阻无穷大，那很可能就是绕组断路了。

但是这里得注意啊，有时候表笔接触不良，也会让你误以为是断路，所以要多测几次确保结果准确性。

再比如说转子。

我研究怎么检测它的磁场绕组时，那个滑环挺关键的。

你得看滑环有没有磨损或者脏污。

我以前没注意，觉得滑环看着没毛病，结果测出来的数据总有点怪。

后来才发现是滑环上有薄薄的一层油污，影响了电路连接。

用干净的布擦擦就会好很多。

还有测磁场绕组的电阻值，也是跟定子类似的方法用万用表，要是电阻值不正常，就可能是绕组有短路啥的。

还有二极管的检测。

这好比检测一个小小的交通警察站在电路十字路口，有没有正常工作。

我用过导通测试的方法，把万用表打到二极管测试档位，正向的时候应该是导通状态，反向的时候应该是截至状态。

我有次测的时候，没注意正反向的区别，测完了数字不对还以为二极管是坏的，后来反应过来重新测才对。

交流发电机的电刷也很重要。

我就像检查一个小刷子一样查看它的磨损情况。

如果磨损过度，那和滑环的接触就不好了，就像两只手没握紧，就会影响发电。

用肉眼看、和新的电刷比较长度，简单直接。

不过这也得有点经验，有时候磨损不太明显得仔细看才行。

我在检测这些零部件的时候，常常要把自己的结果反复核对。

就像查账似的，要是有个数据对不上，就可能整个结论都错了。

要是能有一个检测手册参考那就方便多了，但很多时候就得靠自己不断尝试和积累经验。

不同型号的交流发电机可能会有一些细微的差别，这个我还不是特别确定，但是大体的检测思路和方法就是这些了。

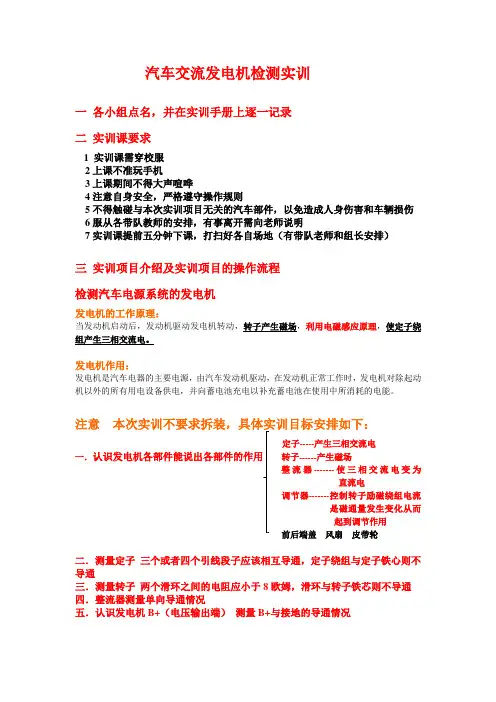

汽车交流发电机检测实训
一各小组点名，并在实训手册上逐一记录
二实训课要求
1 实训课需穿校服
2上课不准玩手机
3上课期间不得大声喧哗
4注意自身安全，严格遵守操作规则
5不得触碰与本次实训项目无关的汽车部件，以免造成人身伤害和车辆损伤6服从各带队教师的安排，有事离开需向老师说明
7实训课提前五分钟下课，打扫好各自场地（有带队老师和组长安排）
三实训项目介绍及实训项目的操作流程
检测汽车电源系统的发电机
发电机的工作原理：
当发动机启动后，发动机驱动发电机转动，转子产生磁场，利用电磁感应原理，使定子绕组产生三相交流电。

发电机作用：
发电机是汽车电器的主要电源，由汽车发动机驱动，在发动机正常工作时，发电机对除起动机以外的所有用电设备供电，并向蓄电池充电以补充蓄电池在使用中所消耗的电能。

注意本次实训不要求拆装，具体实训目标安排如下：
定子-----产生三相交流电
一．认识发电机各部件能说出各部件的作用转子------产生磁场
整流器-------使三相交流电变为
直流电
调节器-------控制转子励磁绕组电流
是磁通量发生变化从而
起到调节作用
前后端盖风扇皮带轮
二．测量定子三个或者四个引线段子应该相互导通，定子绕组与定子铁心则不导通
三．测量转子两个滑环之间的电阻应小于8欧姆，滑环与转子铁芯则不导通四．整流器测量单向导通情况
五．认识发电机B+（电压输出端）测量B+与接地的导通情况。

一、实训目的本次实训旨在使学生掌握交流发电机的结构、工作原理以及检测方法，提高学生对汽车电气设备的认识，培养动手能力和实际操作技能。

通过本次实训，学生能够了解交流发电机的基本知识，学会使用相关检测仪器，具备解决实际问题的能力。

二、实训内容1. 交流发电机的基本结构及工作原理交流发电机主要由定子、转子、电刷、整流器、外壳等部分组成。

定子是发电机的核心部分，由铁芯和线圈组成，转子则由磁极和励磁线圈构成。

当转子旋转时，磁极在定子线圈中产生交变磁场，从而在定子线圈中产生感应电动势，实现发电。

2. 交流发电机的检测方法（1）外观检查首先，对交流发电机进行外观检查，检查有无明显的损坏、变形、磨损等情况。

检查电刷是否磨损过度，整流器是否有损坏，转子与定子之间是否存在异常磨损等。

（2）测量电阻测量交流发电机各接线柱之间的电阻，判断整流器是否正常。

通常情况下，正电刷F接线柱与负电刷E接线柱之间的电阻约为0.5～1Ω，正电刷F接线柱与搭铁端E 之间的电阻约为0.5～1Ω。

（3）空载试验将交流发电机安装在试验台上，连接好相关电路。

在发电机不带负载的情况下，测量其输出电压。

正常情况下，空载电压应在13～14V之间。

（4）负载试验在空载试验的基础上，逐渐增加负载，测量发电机输出电压。

正常情况下，负载电流增加时，输出电压应基本保持不变。

（5）波形观察使用示波器观察发电机输出波形。

正常情况下，波形应为正弦波。

三、实训步骤1. 准备实训所需的仪器设备，包括交流发电机、试验台、万用表、示波器等。

2. 对交流发电机进行外观检查，记录检查结果。

3. 使用万用表测量交流发电机各接线柱之间的电阻，记录测量结果。

4. 将交流发电机安装在试验台上，连接好相关电路。

5. 进行空载试验，测量发电机输出电压，记录测量结果。

6. 进行负载试验，逐渐增加负载，测量发电机输出电压，记录测量结果。

7. 使用示波器观察发电机输出波形，记录波形特征。

8. 分析检测结果，判断交流发电机是否存在故障。

发电机检修教案（优秀版）word资料项目二汽车电源系---发电机任务交流发电机的检修授课教师：表二教学实践交流发电机的安装↓交流发电机的就车检查（二）发电机维护的基本要求1 先拆蓄电池负极线，再拆发电机导线注意：点火开关处于关闭状态。

2 解体和组装时严禁生砸硬敲。

3 转子、定子、整流器严禁用液态清洗剂。

防止短路或失火。

4 就车实验一定将蓄电池正负极紧牢结实。

万用表的使用规范，量程的选择。

5 检测轻拿轻放，摆放整齐，防止脱落。

（三）发电机主要部件的检修1 转子总成的检查a磁场绕组断路、短路故障的检测方法：两表笔分别接在两个滑环上，测量磁场绕组的电阻值。

b磁场绕组绝缘状况的检查方法;一表笔在一个滑环上，另一表笔在爪极上，测量其阻值。

如图所示c 转子铁心与转子轴的检查方法，如图所示：知道交流发电机在维护作业时的基本要求知道发电机检测项目有哪些能规范的检测发电机转子磁场绕组。

能判断出磁场绕组绝缘状况是否良好提问应用多媒体进行讲解PPT讲解提问督促学生多媒体教学思考回答记录学生记录思考d滑环的检查技术要求：滑环表面应平整光滑，否则应用500号砂纸进行磨光，或机床加工处理。

滑环表面2 定子总成的检查A 定子绕组断路的检查方法：两支表笔分别测量每两匝线端的电阻值，其阻值应小于1欧姆。

B 定子绕组匝间短路故障的检查方法：观察绕组漆包线变成焦煳色或严重绝缘脱皮，说明有短路故障。

能判断出转子是否符合技术要求掌握滑环表面的技术要求，处理方法。

能对定子绕组断路检测进行规范的测量能判断出定子绕组是否出现短多媒体教学讲解多媒体教学讲解老师讲解回答记录思考回答记录思考回答C 定子绕组绝缘状况的检查方法：一只表笔接铁心，另一只表笔接绕组某线端。

3 电刷总成的检查A 电刷长度的检查技术要求：通常电刷在其架中的外露长度一般不小于7mm。

电刷工作面的检查与修磨B 电刷在其架内应活动自如，无卡滞现象，电刷与滑环的接触面积应达到75%以上。

交流发电机工作原理教案教案主题：交流发电机工作原理一、教学目标：1.理解交流发电的基本原理和过程。

2.熟悉交流发电机的结构和工作原理。

3.掌握交流发电机输出电压的计算公式。

4.初步了解交流发电机的应用领域。

二、教学内容：1.交流电的基本概念和特性。

2.交流发电机的结构和工作原理。

3.交流发电机输出电压的计算公式。

4.交流发电机的应用领域。

三、教学过程：一、导入（10分钟）教师通过简单的问题和实例引导学生思考，如：什么是交流电？它与直流电有何不同？二、知识讲解（30分钟）1.交流电的基本概念和特性：-交流电的定义：电流方向和大小周期性变化的电流。

-交流电的特点：频率、振幅和相位角等。

-交流电的产生方式：电磁感应、振荡器等。

2.交流发电机的结构和工作原理：-交流发电机的结构：转子、感应器、定子等。

-交流发电机的工作原理：利用磁场和导线之间的相互作用产生感应电动势。

3.交流发电机输出电压的计算公式：- 交流发电机输出电压由公式V = N * B * l * v * sin(ωt + φ)计算得出。

三、示例演练（30分钟）教师通过具体的实例和计算题目，让学生运用所学知识进行计算和分析，如：已知交流发电机的转子磁感应强度、定子导线长度等参数，请计算输出电压的大小。

四、拓展应用（20分钟）教师与学生一起探讨交流发电机的应用领域，如：家庭用电、工业生产、交通运输等，并引导学生思考交流发电机在这些领域中的作用和重要性。

五、归纳总结（10分钟）教师与学生一起总结所学的内容，梳理交流发电机的工作原理和输出电压的计算方法，并鼓励学生提出问题和疑惑。

四、教学评价：五、教学反思：通过本节课的教学，学生对交流发电机工作原理有了初步的认识和了解，能够运用所学知识进行简单的计算和分析。

但在教学过程中，对于一些复杂的理论原理和计算公式，并未深入展开，需要在后续的教学中进一步拓展和强化相关知识点。
