汽车交流发电机的检测ppt课件

•
• • • • •
•
1)．转子 转子的功用是产生磁场。 转子由爪极、磁轭、励磁绕组、滑 环、转子轴等组成，如图2、3所示。 转子轴上压装着两块爪极，爪极被 加工成鸟嘴形状，爪极空腔内装有励磁绕 组和磁轭。 图2 交流发电机的转子总成 滑环由两个彼此绝缘的铜环组成， 压装在转子轴上并与轴绝缘，两个滑环分 别与励磁绕组的两端相连。 当给两滑环通入直流电时，励磁绕 组中就有电流通过，并产生轴向磁通，使 图3交流发电机转子分解图 爪极一块被磁化为N极，另一块被磁化为S 1－滑环 2－转子轴 3－爪极 4－磁轭 5－励磁绕组 极，从而形成六对（或八对）相互交错的 磁极。如图2、3所示。 当转子转动时，就形成了旋转的磁 场。
•
图5 交流发电机整流二极管安装示意图 a）焊接式 b）电路图 c) 压装式 1－正整流板 2－负整流板
•
• •
•
•
•
汽车用硅整流二极管是 专用的，有如下特点： （1）允许的工作电流大， 如ZQ50型二极管的正向平均电流 为50A，浪涌电流为600A。 （2）承受反向电压的能力 高，可承受的反向重复峰值电压 在270V左右，反向不重复峰值电 压在300V左右。 （3）只有一根引线（引出 电极） （4）根据引出电极的不同 分为正二极管和负二极管。 整流器总成的形状各异， 有马蹄形、半圆形和圆形等。如 图6所示。整流器和定子绕组的 连接如图7所示。
检测正二极管的反向电阻
检测负二极管的正向电阻
检测负二极管的反向电阻
图22 整流二极管的检测 22 整流二极管的检测
a)内搭铁型交流发电机 b)外搭铁型交流发电机 图9 交流发电机的搭铁型式
•
•
5)带轮及风扇
交流发电机的前端装有带轮和风扇， 由发动机通过传动带驱动发电机的转子轴 和风扇一起旋转。 发电机工作时，定子绕组和励磁 绕组中都会有热量产生，温度过高会烧坏 导线的绝缘导致发电机不能正常工作，所 以为发电机散热是必须的，为了提高散热 能力，有的发电机装有两个风扇（前后各 一个）。如丰田轿车的发电机。

三相同步交流发电机转子
1、转子：是发电机的磁场部分（产生旋转磁场），主要由两块爪极、磁场绕组、轴和滑环等组成。 两块爪极压装在转子轴上，爪极的空腔内装有磁轭并绕有磁场绕组，磁场绕组的两引出线分别焊接在与轴绝缘的两个铜制滑环上，两个电刷与滑环接触，将直流电源引入磁场绕组。磁场绕组通如励磁电流后产生磁场，被磁化的爪极其中一块为N极，另一块为S极，于是就形成了4～8对磁极（国产JF系列交流发电机为6对磁极）。 将转子爪极设计成鸟嘴形的目的是使磁场呈正弦分布，以使电枢绕组产生的感应电动势有较好的正弦波形 。
第一节 交流发电机的构造
组成：由三相同步交流发电机和硅二极管整流器构成。 JF132型交流发电机分解图、结构剖视图（见图）。 一、三相同步交流发电机 由转子、定子、前后端盖、风扇及皮带轮等组成。 二、整流器 一般由6只硅二极管和安装整流管的元件板构成 。 三、交流发电机型号
1-后端盖；2-电刷架；3-电刷；4-电刷弹簧压盖；5-硅二极管；6-元件板(散热板)；7-转子；8-定子总成；9-前端盖；10-风扇；11-皮带轮 JFl32型交流发电机分解图
1-滑环；2-轴；3-爪极；4-磁轭；5-磁场绕组
三相同步交流发电机定子
2、定子：是发电机的电枢部分（定子又称电枢，产生三相交流电），由定子铁心和对称的三相电枢绕组组成，固定在两端盖之间。定子铁心由相互绝缘的内圆带槽的环状硅钢片叠成。三相电枢绕组多为星形连接，但也有少数交流发电机为三角形连接 。
三、交流发电机种类
汽车用交流发电机可按总体结构、整流器结构和搭铁型式进行分类：
（1）按总体结构不同 ①普通交流发电机 ②整体式交流发电机 ③带泵交流发电机 ④无刷交流发电机 ⑤永磁交流发电机
（2）按整流器结构不同 ①六管发电机 ②八管发电机 ③九管发电机 ④十一管发电机

励磁电路
交流发电机的原理图 自激
（自励） 他激
（他励）
交流发电机电子调节器 工程机械在行驶过程中，由于发动机的转速随时 都在变化，交流发电机的转速也随之变化，因此发电 机输出电压必然随转速变化而变化。交流发电机电压 调节器把交流发电机的电压控制在一定的规定范围内， 当发电机转速发生变化时，自动调节发电机输出电压 并使电压保持恒定,防止输出电压过高而损坏用电设 备和避免蓄电池过量充电。
4）前后端盖 由非导磁材料铝合金制成。后端盖内装有电刷和电刷 架。 电刷：用铜粉和石墨粉制成，它安装在电刷架内孔内。 电刷架：由酚醛玻璃纤维塑料制成。 特点：漏磁少，质量轻， 传动带轮 散热性能好。
电刷与电刷架
2.发电过程 当柴油机起动时，一方面铅蓄电池通过起动 开关向起动机供给强大电流，柴油机运转后就利 用曲轴皮带轮的皮带拖动发电机旋转； 另一方面由于电源开关闭合，铅蓄电池向用 电设备供电，同时还通过调节器向交流发电机的 励磁绕组供给磁电流，实现他励发电。
发电机电子电压调节器工作过程如下： 1．接通点火开关SW ，发电机电压U低于蓄电池电 压时，蓄电池电压经过点火开关SW加在分压电阻 R1 、R2两端。由于发电机电压低于调节电压上限值， 稳压管VS处于截止状态，VT1基极无电流流过，也 处于截止状态。此时，蓄电池经点火开关、电阻向 三极管VT2提供基极电流，VT2导通并接通励磁电流， 其电路为：蓄电池正极→电流表→点火开关→熔断 器→发电机端子→发电机磁场绕组→发电机磁场端 子→调节器磁场端子→三极管→调节器搭铁端子→ 发电机搭铁端子→发电机负极管→蓄电池负极 此时，随着发电机转动，其电压也将随之上升。
2．当发电机电压上升到高于蓄电池电压但还低于调 节电压上限U2时，发电机处于自励状态。（励磁电流 由发电机自己提供） 当发电机电压高于蓄电池电压但还低于调节电压 上限时U2时，VS与VT1仍截止，VT2保持导通。此 时励磁电路为：发电机定子绕组→正极管→发电机输 出端子“B”→点火开关SW →熔断器 F3→ 发电机端 子“F1”→ 发电机励磁绕组 RF→发电机端子“F2” →调节器磁场端子“F”→ 三极管VT2 → 调节器搭铁 端子“E”→ 发电机搭铁端子“E”→ 发电机负极管 →发电机定子绕组

课题 汽车发电机原理与检测
学习目标
了解交流发电机的功用。 了解调节器的工作原理。 掌握调节器的检测方法。 掌握交流发电机的结构、工作原理。 掌握交流发电机试验、检测及维修方法。 掌握电路检测及维修方法。
学习重点与难点
掌握调节器的检测方法。 掌握交流发电机的结构、工作原理。 掌握交流发电机的试验、检测及维修方
量不足等故障时，应首先判断故障发生在外电路
还是发电机内部，若初步确定故障在发电机内部，
就应将交流发电机从车上拆下来，对其进行检测、
修理。
•
应先对交流发电机进行整机测试。目的是为
了判定交流发电机有无故障和故障发生在哪个部
位，以便有的放矢地修理。
•
整机测试包括：测量各接线柱之间的电阻、
在万能试验台上进行空载电压和负载电流的试验、
• 交流发电机的有些故障，在没有电流输出的情况下是 表现不出来的，所以如果交流发电机空载试验正常情 况下，应再作负载试验。
3.4.2 零部件的检修
• 1．转子的检修 • (1) 励磁绕组的检修 • 用万用表测量励磁绕组的电阻，应符合标准。 • 每个滑环与转子轴之间的阻值都应该是无穷大。
图3.30 励磁绕组短路、断路的检测
响，应仔细检查是否因轴 承的损坏而造成。
图3.32 转子轴径向摆差的检测
3.4.2 零部件的检修
• 2．定子的检修 • （1）定子绕组的断路和搭铁故障检测 • （2）定子绕组的短路故障检测
图3.33定子断路故障的检测
பைடு நூலகம்
图3.34定子搭铁故障的检测
3.4.2 零部件的检修
• 3．整流器的检修 • (1) 普通整流器的检
测 • 将二极管的引线与其
他连接分离，用指针 万用表的两个表笔分 别接到二极管的引线 与壳体上，测二极管 的正向与反向电阻。 二极管的正向电阻应 符合标准值，反向电 阻应在10kΩ以上。

发动机转速低于额定转速n1 n1时发电机不向外 1、发动机转速低于额定转速n1时发电机不向外 供电 2、发电机达到额定功率时的转速定为额定转速 额定电流一般定为最大输出电流的2 n2，额定电流一般定为最大输出电流的2／3。 当转速达到一定值时， 3、当转速达到一定值时，无论转速增加多少电 流都不再增加，即一定结构的发电机输出最大 流都不再增加， 电流Imax Imax有一定限制 电流Imax有一定限制
②定子电流增加时，电枢反应增强，感应电动势也会下降。 电枢反应是指发电机内部除磁极磁场外，还有电枢电流产生的 磁场，即存在磁极磁场和电枢磁场。电枢磁场对磁极磁场大多 影响称为电枢反应。 综上述，当发电机转速升高，使负载电流增加到一定数值后， 如再提高转速，尽管定子绕组中的感应电动势增加，但因定子 绕组阻抗增大，内部电压降增加，再加上电枢反应引起的感应 电动势下降，两者共同作用的结果，使发电机的输出电流不再 增加，因而交流发电机具有自身限制输出电流的作用。
1
2
3
4
5
1——产品代号，交流发电机的产品代号有 JF、JFZ、JFB、JFW四种，分别表示交流 发电机、整体式交流发电机，带泵交流发 电机和无刷交流发电机。
2——电压等级代号，用一位阿拉伯数字表示。 （1-12V、2-24V、6-6V) 3——电流等级代号，用一位阿拉伯数字表示。 4——设计序号，按产品的先后顺序，用阿拉 伯数字表示。 5——变形代号，交流发电机是以调整臂的位 置作为变形代号。从驱动端看，Y表示调整臂 位于右边；Z表示调整臂位于左边；调整臂在 中间的不标记。
JFT151型集成电路调节器
JFT151型集成电路调节器为薄膜混合集成电路调节器。其 外形尺寸为38mm×34mm×10.5mm。

整流转换
整流器将交流电转换为直流电，为 负载提供稳定的电能。
交流发电机的分类与使用
直流无刷交流发电机
具有结构简单、维护方便、体积小、 重量轻等优点，广泛应用于汽车、船 舶等领域。
永磁式交流发电机
具有高效率、高功率密度等优点，常 用于风力发电、电动汽车等领域。
电磁式交流发电机
具有简单可靠的机械结构、低成本等 优点，在某些领域仍被广泛使用。
随着能源的日益紧张，交流发电机的高效节 能技术成为发展趋势，能够降低运行成本， 提高能源利用效率。
新能源应用
随着新能源技术的发展，风力发电、太阳能发电等 新能源领域对交流发电机的需求不断增加。
智能化控制
智能化控制技术可以更好地实现发电机的控 制和监测，提高发电效率，保证系统的稳定 运行。
交流发电机的前沿技术
在调整皮带的松紧度时，要确保皮带 张紧适中，避免过紧或过松影响发电 机的正常工作。
在安装过程中，要确保发电机与支架 的安装位置正确，螺栓紧固牢固，防 止松动脱落。
在测试发电机工作是否正常时，要确 保蓄电池电量充足，点火开关处于点 火位置，发动机转速稳定，以排除其 他故障因素干扰。
03
交流发电机的检测与维护
交流发电机的性能检测
输出电压测试
检测交流发电机的输出电压是否符合标准， 以保证电能的质量和稳定性。
转子、定子检查
检查转子和定子是否完好，有无磨损、裂纹 等现象。
绝缘电阻测试
测量发电机的绝缘电阻，以检查其是否具有 良好的绝缘性能。
润滑系统检查
检查润滑系统的润滑情况，确保轴承等部位 的润滑良好。
交流发电机的日常维护
检查发电机和支架的 完好性，确保无损坏 和锈蚀现象。
在发电机安装座表面 涂上少许机油，安装 发电机，确保发电机 位置对正。

《汽车发电机》ppt 课件
目录
CONTENTS
• 汽车发电机概述 • 汽车发电机的结构 • 汽车发电机的性能参数 • 汽车发电机的维护与保养 • 汽车发电机的未来发展
01
汽车发电机概述
定义与功能
总结词
了解汽车发电机的定义和功能， 是掌握其工作原理和使用维护的 基础。
详细描述
汽车发电机是汽车电气系统中的 重要组成部分，主要功能是将机 械能转化为电能，为汽车电气系 统提供稳定的电源。
类型与分类
总结词
不同类型的汽车发电机在结构和性能 上存在差异，了解其分类有助于更好 地选择和使用。
详细描述
汽车发电机按结构可分为直流发电机 和交流发电机，按励磁方式可分为永 磁发电机和励磁发电机。不同类型的 发电机具有不同的特点和使用场合。
工作原理简介
总结词
了解汽车发电机的工作原理，有助于更好地理解其性能特点和使用要求。
转矩
转矩是发电机的一个重要参数，它决定了发 电机能够驱动的负载大小和转速。转矩的大 小与发电机的功率和转速有关，反映了发电 机的工作能力。在选择发电机时，需要根据
汽车的实际需求来确定合适的转矩大小。
04
汽车发电机的维护 与保养
日常检查与维护
01
定期检查发电机皮带是 否完好，有无裂纹或磨 损过度的情况。
02
定期检查发电机润滑油 是否充足、干净，及时 更换润滑油。
03
定期检查发电机各连接 部位是否紧固，有无松 动或腐蚀现象。
04
定期清洁发电机表面， 保持清洁干燥，防止腐 蚀。
常见故障与排除方法
01
02
03
04
发电机不发电
检查发电机皮带是否完好，发 电机线路是否正常，发电机调

.
27
• 2、电子电压调节器
晶体管调节器的基本电路通常由功率开关三极管、信号放大 和控制电路以及电压信号的检测电路等三部分电路所组成。
VT2是功率开关三极管，用来接通和切断磁场电路； 三极管VT1构成信号的放大和控制电路，它将电压检测电路 送来的信号进行放大处理后来控制功率三极管的导通和截止； 检测电路由电阻R1、R2和稳压管VS组成。
.
21
3. 外 特 性
外特性是指转速一定时，发电机的端电压与输 出电流的关系。即n＝常数时，U＝f(I)的曲线。
随着负载即输出电流的
增加，发电机的端电压会
很快下降，且转速越高，
下降的斜率越大。这是由
于随着输出电流的增加，
发电机定子绕组的压降也
会增加，而且转速越高，
定子绕组的阻抗越大，压
降就越大。
.
.
4
汽车用交流发电机的分类
• 3．按装用的二极管数量分 • 1）六管交流发电机 • 2) 八管交流发电机 • 3) 九管交流发电机 • 4) 十一管交流发电机
.
5
2.1 交流发电机的构造
交流发电机由转子、定子、整流器、 风扇、电刷及前后端盖组成。
1.转子 是电机的磁场部分，它主要 由两块爪极，磁场绕组和滑环等组成；
交流发电机所用的调节器按其结构特点 和工作原理大致可分为： 机械电磁振动式(触点式) 电子调节器两大类。
.
25
• 1. 电磁振动式调节器 1点电磁振动式调节器
R1调节电阻、 K1低速触点 、K2高速触点 双级电磁振动式电压调节器的优点是触点火花 小， 调节器的适用转速范围大，使用寿命长。
.
35
2、九管交流发电机的充电指示灯

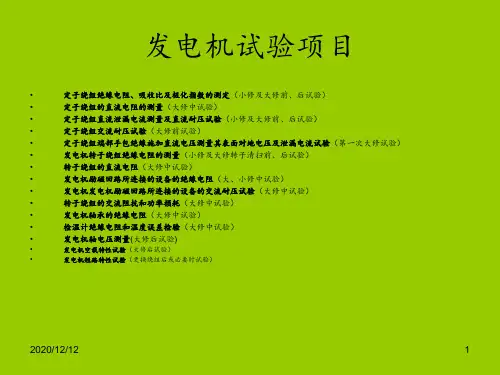

态——受潮、脏污或有局部绝缘缺陷；
直流耐压试验不会形成被试绝缘内部劣化的积累效应；
2020/12/12
不需要容量较大的试验设备。
6
直流耐压试验对绝缘的考验不如交流耐压试验接近实际运行状况。
图-2 直流泄漏电流测量及直流耐压 试验接线图
2020/12/12
7
IX –A相绕组泄漏电流； Iy –绝缘引 水管与汇水管（接地）的泄漏电流
合格标准
对所测得的绝缘电阻值与吸收比应进行纵横比较分析，即本次试验结果与历次试验记录 的比较、各相间互相比较、与同类发电机比较以及各个试验项目的综合比较。 在GB50150-1991与Q/CSG10007-2004标准与规程中作如下规定： 各相绝缘电阻值的差值不应大于最小值的100％。
沥青浸胶及烘卷云母绝缘分相测得的吸收比不小于1.3或极化指数不小于1.5 ；对环氧粉 云母绝缘吸收比不小于1.6或极化指数不小于2.0；水内冷发电机的吸收比和极化指数自
为减少因测量仪表不同而引起误差，每次测量采用同一电流表、电压表或电桥。
由于定子绕组的电感很大，防止由于绕组的自感电势损坏表计，待电流稳定后再接人电压表或检
流计。在断开电源前应先断开电压表或检流计。
测量时，电压回路的连线不允许有接头，电流回路要用截面足够的导线，连接必须良好。
准确地测量绕组的温度。
应在冷状态下进行测量，并折合至同一温度进行比较。
进水管联管绝缘垫一段的水电阻；R3 、 R4--非加压相引水管水电阻； Ra– 500KΩ电
位器（实取1-2KΩ)；Rb-- 100-200KΩ碳膜电阻(2W)； C1-- 1-2uF并联稳压电容；L2--
6kV、TV--高压绕组；EH--1.5V干电池；M--汇水管；C2–- 200uF、150V金属化纸电

常情况下只有一个指示灯亮； 2、慢慢调高直流电源电压，亮的指示灯越来越亮，电源电压调高到一
定值时，原来亮的指示灯突然变暗、原来不亮的指示灯也亮了，此时的 电源电压就是调节器的调节电压；
3、如果电源电压较低时，两个指示灯亮度几乎一样，说明调节器有故 障或调节电压过低；如果电源电压高于调节电压最大值（14.5V或29V） 时，两个指示灯状态没有变化，说明调节器有故障或调节电压过高。
转子的检修
1、滑环的检查：
①洁净、无烧蚀、无严重的磨损。 ②与转子轴绝缘良好。
检修:细砂纸打磨，清洁。
2、电刷的检查：
电刷应在刷架内活动自如，高度不得低于新电刷的2/3（7mm） 否则应予以更换。
维修：更换，磨合。
3、激磁绕组的检查
①断路与短路的检查
万 用 表 法
两笔分接两滑环。 一般为几欧或十几欧。 若阻值为“∞”，说明绕组有断路；若阻值小于标准值， 说明绕组有匝间短路;若阻值明显过大,可能接触不良。
(3)集成电路式电压调节器的检测
当电流为4A时，电压应不大于1.5V。
３、电子调压器的就车判 断
(1)将一个量程为10A左右的电流表串接在调 节器“F”与发电机“F”之间.
(2)起动发动机，并逐渐提高转速,转速升到 800―1000r/min后电流随转速的升高而减 小，表明调节器是好的;否则调节器可能失 效.
试 灯 法
若试灯亮，说明绕组及滑环 无断路 若试灯不亮，说明绕组断路。
②绝缘性的检查
万用表法：R×10KΩ 档。
表笔：滑环.铁芯 表指针为“∞”，说明绝缘性良好。
交流试灯法：220V交流 电.
若试灯不亮，说明绝缘性 良好；
若试灯亮，说明绕组或滑 环有搭铁故障。

SST1-B
〔发电机转子轴扳手-B〕
安装(ānzhuāng)发电机皮带轮
SST1-A 〔发电机转子轴扳手-A〕
第三十七页，共五十八页。
(1/2)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST1 〔发电机 转子轴扳手〕
安装(ānzhuāng)发电机皮带轮
皮带轮锁止螺母
皮带轮 SST〔A〕〔发电机转子轴扳手〕
第五十三页，共五十八页。
(1/1)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST〔A〕 〔发电机转子轴扳手〕
SST〔B〕 〔发电机皮带轮扳手〕
第五十四页，共五十八页。
参考(cānkǎo)
(1/1)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST2 〔发电机 皮带轮定位螺母扳手〕
SST1 〔发电机 转子轴扳手〕
SST2 〔发电机 皮带轮定位螺母扳手〕
第三十八页，共五十八页。
(1/2)
重新(chóngxīn)组装 1. 安装(ānzhuāng)发电机皮带轮
SST1〔发电机转子轴扳手〕
安装(ānzhuāng)发电机皮带轮
SST2〔发电机皮带轮定位螺母扳手〕
(1/1)
拆卸(chāixiè) 1. 拆卸(chāixiè)发电机
拆卸发电机
发电机
托架(tuō jià)〔发动机一侧〕
轴套 第八页，共五十八页。
(1/1)
拆卸(chāixiè) 1. 拆卸传动(chuándòng)皮带
传动皮带
拆卸(chāixiè)发电机
安装螺栓
安装螺栓
第九页，共五十八页。
