系统操作说明书
一、概述
本控制系统采用变频器表进行控制。
系统控制方式分手动控制和自动控制。
本控制系统具有操作简单，运行稳定，维护方便等特点。
1、系统维护与保养
当系统不工作时，把总电源断开，还需定时去打扫变频器的灰尘，延长系统寿命。
二、系统操作步骤说明
1、手动控制
把“手动/停止/自动”的选择旋钮打在“手动”位置上。
按下“启动”按钮，系统启动。
当压力达到上限时，系统停机。
按下“停止”按钮，系统停止。
2、自动控制
把“手动/停止/自动”的选择旋钮打在“自动”位置上。
系统在压力下限时自动启动，到达压力上限时自动停止。
3、变频面板操作说明
当面板按键打在“HAND”时，变频运行，频率有面板电位器控制。
当按键打在“AUTO”时，变频器由外部端子控制（本系统控制）。
当按键打在“OFF”时，变频器处于停止状态。
4、报警指示
系统运行时，运行指示灯亮。
系统达到压力上限时，蜂鸣报警器工作。
如果要取消蜂鸣报警器，把“消音”选择旋钮打到左边，此时蜂鸣报警器将停止工作。
HLP-SH110系列变频器快速使用指南1. 基本信息2. 变频器尺寸F0~F5-2机箱F7~F8机箱5. 操作与显示5.1 操作面板5.4参数恢复出厂值1. 设置参数C14.22 = 2；2. 变频器断电并重新上电，面板显示E.80；3. 在按OFF 键完成参数初始化；4. 按下AUTO 确保变频器处于外部控制状态。
3. 变频器主回路连接步骤一：将电机地线、电源地线连接到PE 端子上，如下图1所示；步骤二：将电机连接到变频器U、V 和W 端子上，如下图2所示；步骤三：如需连接制动电阻，请将制动电阻连接在+BR、-BR 端子上，如下图3所示；步骤四：将主电源连接到变频器端子R、S 和T 端子（单相接R、T）上，如下图4所示；2021-01版133R02655.2 操作面板启停控制1.按下操作面板上的“HAND”键启动变频器；2.旋转增量式电位器即可调节输出频率，默认每旋转一格，频率增加或减速0.1Hz，可通过参数C00.47修改每一格的步长。
3.按下操作面板上的“OFF”键停止变频器。
注意：在本地运行模式下，操作面板上的增量式电位器是变频器频率唯一的来源。
本地运行模式一般用于调试。
5.3数字量输入端子启停控制变频器上电后，按下面板上的AUTO 键进入远程模式（外部端子和通讯控制开启），短接数字量输入端子FOR 和COM 启动变频器，断开则停止变频器。
此文档将指导客户完成基本的安装、接线和功能调试。
如需获得详细使用说明书，请与本产品经销商联系。
产品出厂前均经过严格检测和包装，如发现变频器损坏、型号不对、缺少附加配件等异常情况，请通知本产品经销商或本公司相关人员。
任何产品问题通过以下方式联系海利普。
400-8095-335微信公众号海利普变频器参数号名称设定范围单位出厂值*C01.07应用功能0：无效；1：摆频控制；-0*C01.10电机类型0：异步电机1：表贴式同步电机SPM（隐级）2：非饱和内嵌式同步电机（凸级）3：饱和内嵌式同步电机IPM（凸级）-0C01.14同步电机阻尼系数0~250%120C01.15低速高通滤波时间0.01~20.00s 0.8C01.16高速高通滤波时间0.01~20.00s 0.8C01.17电压滤波时间0.001~1.000s0.5*C01.20电机额定功率取决于电机数据kW **C01.22电机额定电压50~1000V **C01.23电机额定频率20~400Hz **C01.24电机额定电流取决于电机数据A **C01.25电机额定转速100~9999rpm *C01.26电机额定转矩0.1~6553.5N·m 0*C01.29电机自学习0：无效1：静态完全自学习2：静态简易自学习3：静态完全自学习 + 反电动势学习4：静态完全自学习 + 系统惯量学习5：静态完全自学习 + 反电动势学习 + 系统惯量学习-0*C01.30定子电阻取决于电机参数Ω**C01.31转子电阻取决于电机参数Ω**C01.33定子漏电抗取决于电机参数mH **C01.35电机主电抗取决于电机参数mH *C01.37同步电机D 轴电抗取决于电机数据*C01.38同步电机Q 轴电抗取决于电机数据**C01.39电机极数2~100P 4*C01.401000RPM 时电机EMF0~9000V**C01.42电机线长度0~150m **C01.44同步电机D 轴饱和电感取决于电机数据Ω**C01.45同步电机Q 轴饱和电感取决于电机数据Ω*C01.47同步电机电阻校正功能0：无效 ；1：使能-0*C01.48同步电机D 轴电感饱和时电流20~200%100*C01.49同步电机Q 轴电感饱和时电流20~200%100C01.50电机零速励磁电流0~300%100C01.52正常励磁电流频率0.0~10.0Hz 0.0C01.55V/F 曲线-V 0.0~999.9V *C01.56V/F 曲线-F 0.0~400.0Hz *C01.60低速负载补偿0~199%100C01.61高速负载补偿0~199%100C01.62转差补偿-400~399%*C01.63转差补偿时间常数0.05~5.00s 0.10C01.64共振衰减0~3000%*C01.65共振衰减时间常数0.005~0.050s 0.005C01.66低速时电机最小电流0~120%50C01.67同步电机惯量自学习转矩带宽0~300%100C01.68同步电机惯量自学习前馈比例增益0~100%100C01.69系统惯量0~10000.0000kg ·m²*C01.70同步电机启动方式0：初始位置检测启动（IPD）1：对磁启动（Parking）-1C01.71启动延迟时间0.0~10.0s 0.0C01.72启动延迟功能0：直流夹持；2：自由旋转-2*C01.73频率跟踪启动0：无效；1：有效-0*C01.75最小启动频率0.00~50.00Hz 0.00C01.76跳频频率0.0~20.0Hz 0.0C01.80停止功能0：自由停车；1：直流夹持-0C01.82停止功能最低启用频率0.0~400.0Hz0.0C01.88交流制动增益1.0~2.0 1.4C01.90电机热保护动作0：无效1：变频器报警告（使用热敏电阻）2：变频器报故障（使用热敏电阻）3：变频器报警告（使用ETR）4：变频器报故障（使用ETR）5：变频器报警告（自冷模式，使用ETR）6：变频器报故障（自冷模式，使用ETR）-0C01.91电机过载保护时间1~60min 2C01.92电机过载保护系数100~160%1502021/01/12注：在参数号一栏中含“*”为电机运行中不能修改，在出厂值一栏含“*”为此参数的出厂值依机型而定。
HLP-NV系列变频器是一款高性能矢量型变频器，具有高可靠性和用户友好性，凝聚多种功能，而且调试快捷，体积小巧，安装方便，节省空间。
功率范围：0.18 ~ 2.2kW（单相200-240V），0.25 ~ 3.7kW（三相200-240V），0.37 ~ 22kW（三相380-480V）用户友好面板可热插拔—调试快捷远程安装组件—方便远程控制面板带有电位计或UP、DOWN功能—调速方便全功率范围内使用统一的用户界面—使用更简单F C和MODBUS两种通讯协议—易组成集中控制系统可靠最佳散热设计—使用寿命长防护等级— IP20防护性能高质量的电子元器件和电容器—品质好出厂前经过高温和满负载测试—可靠性高接地故障、过热和短路保护—保护全面带涂层保护的印刷电路板—可靠性高电路板之间全部采用焊接—连接更可靠电机保护功能齐全—安全有保障电子热继电器—替代外部电机保护装置体积小紧凑的笔记本式设计—最少灰尘侵入变频器并排安装—真正节省安装空间性能高独特的VVC+矢量控制—在电动机中产生标准的圆形磁场，没有任何附加的效率损失良好的直流制动功能—可承受频繁的直流制动过载转矩150% 1分钟—无需更大变频器电机自适配—开发全部潜能，保证电机工作状态最佳智能逻辑控制—多数情况下无需PLC功能多带有前馈因数的过程比例积分控制器—无需外部控制器滑差补偿功能—对于冲击性负载，可保证电机的输出转速恒定优异的频率追踪功能—可在极短的时间内捕捉到电机的运行频率并加速到设定值高、低速负载补偿功能—保证电机在不同的负载下平滑、稳定地启动和运行多点V/F曲线控制—最多可设置六点V/F曲线内置制动单元（1.5kW及以上）—节省用户成本HLPB用户友好：⏹具有两个独立的控制菜单，可通过端子或通信方便的切换，且菜单之间可进行参数复制，方便用户在不同场合的应用。
⏹显示界面友好，可以监视电机电流、电机电压、电机频率以及各种输入输出状态，显示各种故障信息。
HLP-NV系列ＨＬＰ－ＮＶ 系列使用说明书- -目 录前言3一、安全信息和使用注意事项4 １、高压警告 ４ ２、安全注意事项 ４ ３、使用注意事项 ５二、产品信息7 １、购入检查 ７ ２、铭牌说明 ７ ３、产品型号 ８ ４、变频器技术指标 ９ ５、软件版本 １１ ６、机械尺寸 １１ ７、操作面板尺寸 １２ 三、变频器安装及配线13 １、安装环境要求 １３ ２、并排安装 １３ ３、电气安装 １３ ４、接线端子 １６四、操作面板19 １、操作面板介绍 １９ ２、参数设置 ２０ ３、显示状态介绍 ２１五、参数功能一览表23 HLP-NV系列- -ＨＬＰ－ＮＶ 系列使用说明书六、功能说明32七、故障诊断及对策92 １、故障现象与对策 ９２ ２、故障记录查询 ９４八、保养和维护95１、维护检查注意事项 ９５２、定期检查项目 ９５３、变频器的存储 ９５九、选配件96１、制动电阻 ９６２、操作面板延长线套装 ９７十、使用案例98１、简单应用 ９８２、多功能端子应用 ９９３、ＳＬＣ实现内控八段速 １０２十一、通讯协议 104ＦＣ协议 １０４Ｍｏｄｂｕｓ ＲＴＵ通讯协议 １１２HLP-NV系列ＨＬＰ－ＮＶ 系列使用说明书- -前 言感谢您使用ＨＬＰ－ＮＶ系列多功能、高性能矢量变频器。
在使用变频器前请详细阅读本使用说明书，以便正确安装使用变频器，充分发挥其功能并确保安全。
请保存好此使用说明书，以便日后保养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由专业的电气工程人员安装、调试变频器。
本手册中等符号是提醒您在搬运、安装、调试、检修变频器时需要注意的安全防范事项，请您务必配合。
若有疑虑，请联系海利普各地代理商，我们的专业人员乐于为您服务。
由于本公司产品升级，使用说明书如有改动，恕不另行通知。
如需最新资料，请登录海利普网站查询http:// 注意危险HLP-NV系列- -ＨＬＰ－ＮＶ 系列使用说明书注意 错误使用时，可能造成变频器或设备损坏● 严禁将变频器输出端子Ｕ．Ｖ．Ｗ连接至交流电源● 请勿对变频器内部的零件进行耐压测试，这些半导体零件易受高压损坏● 变频器主电路板ＣＭＯＳ、ＩＣ易受静电影响或损坏，请勿触摸主电路板● 请由专业人员安装、调试、检修、保养变频器危险 错误使用时，可能会造成人员伤亡● 防止用户接触供电电压● 实施配线之前，务必切断电源● 运转时，请勿检查电路板上零部件及信号● 请勿私自拆装更改变频器内部连接线或零件● 确保变频器已正确接地● 接地漏电流大于３．５ｍＡ● ［ＯＦＦ］键不是安全开关，它不能将变频器与主电源断开● 切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，请勿触摸内部电路及零件一、安全信息和使用注意事项１、高压警告变频器连接到主电源时，变频器带有危险电压。
hlpa变频器说明书篇一：hlpa变频器说明书海利普企业简介浙江海利普电子科技有限公司成立于2001 年，于2005 年纳入Danfoss 旗下，成为其全资子公司。
丹佛斯是丹麦最大的跨国工业制造公司，创立于1933 年，丹佛斯以推广应用先进的制造技术，并关注节能环保而闻名于世，是制冷和空调控制，供热和水控制，以及传动控制等领域处于世界领先地位的产品制造商和服务供应商。
在过去的10 年中，海利普经历了巨大的变化，已发展成一家集研发、生产、销售于一体的国家级高新技术企业，同时也是国内唯一一家拥有省级变频研发中心的企业。
海利普是目前中国最大的变频器生产厂家，其核心产品HLP 系列变频器，广泛应用于起重、纺织、印染、石油、化工、建筑、建材、橡胶、塑料、包装、印刷、造纸、食品、饮料、环保、水处理、机床等行业，先后被列入“国家重点新产品”、“国家火炬计划项目”，并于2004 年被授于“浙江省名牌产品”、“国内最具有竞争力的产品”。
为了适应丹佛斯在中国建立第二家乡市场的战略，海利普依靠丹佛斯的强大支持，寻求高速发展，更加巩固了海利普在中国变频器领域的领先地位，同时逐渐成为丹佛斯旗下的能源电子部在亚太地区的制造和物流中心。
公司愿景：比市场增长更快，成为中国市场品质最高的知名品牌。
营销服务网络图红：销售服务中心蓝：办事处目录通用型变频器HLP-A 通用型变频器HLP-C+迷你型变频器12矢量型变频器HLP-B 高性能矢量型变频器/ 17 HLP-NV 矢量型变频器24专用型变频器HLP-P 风机/ 水泵专用变频器30HLP-H 中频机36HLP-F 纺织专用变频器40HLP-J 注塑机专用变频器43HLP-CP 跑步机/ 手套机专用变频器47HLP-M机床专用变频器51常用选配件直流电抗器55交流输入/ 输出电抗器55输入/ 输出滤波器57制动单元与制动电阻57接线用断路器及漏电开关58电磁接触器及浪涌吸收器59隔离变压器59海利普变频器系列产品HLP-A通用型变频器本产品为通用型变频器，软件功能强大，具有多种控制方式；内置PID、简易PLC；输出转矩高（150%/1 分钟），过载能力强，广泛应用于编织、化纤、印染、塑料、轻工、机械、化工、钢铁、造纸等各种行业，并受到用户的一致好评。

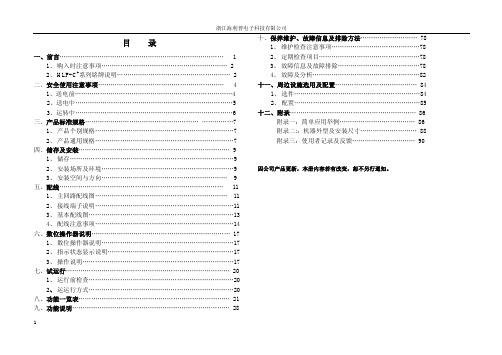

HLP-SJ/HJ系列使用说明书HLP-SJ/HJ系列HLP-SJ/HJ 系列使用说明书- 1 -目 录一、前言 (1)1、购入时注意事项 (2)2、HLP系列铭牌说明 (3)二、安全使用注意事项 (4)1、送电前 (4)2、送电中 (5)3、运行中 (6)三、产品标准规格 (7)1、产品个别规格 (7)2、产品通用规格 (8)四、储存及安装 (10)1、储存 (10)2、安装场所与环境 (10)3、安装空间与方向 (11)五、配线 (12)1、主回路配线示意图 (12)2、接线端子说明 (13)3、基本配线图 (15)4、配线注意事项 (17)六、数位操作器说明 (20)1、数位操作器说明 (20)2、面板型号说明 (21)HLP-SJ/HJ系列- 2 -HLP-SJ/HJ 系列使用说明书3、面板对应变频器列表 (21)4、指示灯说明 (22)5、操作范例说明 (23)七、试运行 (24)1、运行前的重点检查 (24)2、试运行方法 (24)八、功能一览表 (25)九、功能说明 (33)十、保养、维护、故障信息及排除方法 (76)1、维护检查注意事项 (76)2、定期检查项目 (76)3、故障信息及排除方法 (76)4、故障及分析 (79)十一、周边设施选用及配置 (81)1、选件 (81)2、配置 (82)十二、附录 (85)附录一 简单应用举例 (85)附录二 外形及安装尺寸 (91)附录三 键盘外形及安装尺寸 (94)附录四 例HLP-SJ/HJ变频器参数设置说明 (95)附录五 海利普MODBUS通讯协议.......................97附录六 标准MODBUS通讯协议.......................103附录七 使用者记录及反馈.. (112)注意● 散热座，刹车电阻等发热元件请勿触摸，以防烫伤。
● 变频器可以很容易从低速到高速运转，请确认马达与机械的速度容许范围。
海利普变频器恒压供水参数设置参考CD010 参数锁定0:无效 1:有效CD033 运行指令来源0:操作器操作运行指令由数位操作器给定。
1:外部端子操作运转指令由外部端子给定。
即多功能输入端子给定。
2:通讯口操作运转指令由通讯口给定。
CD065 模拟量输入选择0:0~10V (VI) 1:0~5V (VI) 2:0~20mA (AI)3:4~20mA (AI) 4:0-10V (VI)与4-20mA叠加(AI)5:0~10V (RI) 6:0~10V(RI)与0~10V叠加(VI)7:0~10V (RI)与0~20mA叠加(AI)AI、 VI 、RI分别对应相应的模拟量频率此参数设定可以满足不同的模拟输入信号。
当CD065=4时,输出频率=1/2(U/Umax+I/Imax)×50Hz其中:U:模拟量电压量 Umax:最大模拟量电压量I:模拟量电流量 Imax:最大模拟量电流量如:当模拟量分别输入为+10V和2 0 mA时,变频器输出频率为50Hz。
当CD065=6时,输出频率=(URI/10+UVI/10) ×50Hz如:当模拟量分别输入URI =+1V和UVI =+6V时,变频器输出频率为35HZ,当(URI/10+UVI/10)≥1 时,变频器输出频率为50HZCD115 停机压力准位该参数设定主泵进入休眠时的压力准位,详见后面说明。
停机压力值=PID目标值×CD115设定值PID目标值计算方法详见CD154中的参数说明CD116 停机准位连续时间该参数设定进入睡眠状态前,在停机压力准位状态下持续保持的时间。
CD117 唤醒准位该参数设定休眠状态到苏醒时的唤醒压力准位唤醒压力值=PID目标值×CD117设定值CD118 睡眠频率该参数设定进入睡眠时的最低运行频率CD119 睡眠频率连续时间该参数设定进入睡眠时,在睡眠频率下需运行的连续时间。
CD130 马达额定电压CD131 马达额定电流CD132 马达极数CD133 马达转速CD150 比例常数(P) **设定范围:0.0~1000.0% 单位:0.1% 出厂值:100CD151 积分时间(I) **设定范围:0.0~1000.0S 单位:0.1S 出厂值:5.0CD152 微分时间(D) **设定范围:0.00~10.00s 单位:0.01s 出厂值:0.00CD153 目标值 **设定范围:0.00~99.99kg 单位:0.01kg 出厂值:5.00控制目标值可由外部电压信号或面板设定,99.99公斤目标值对应模拟量+10V时频率。
