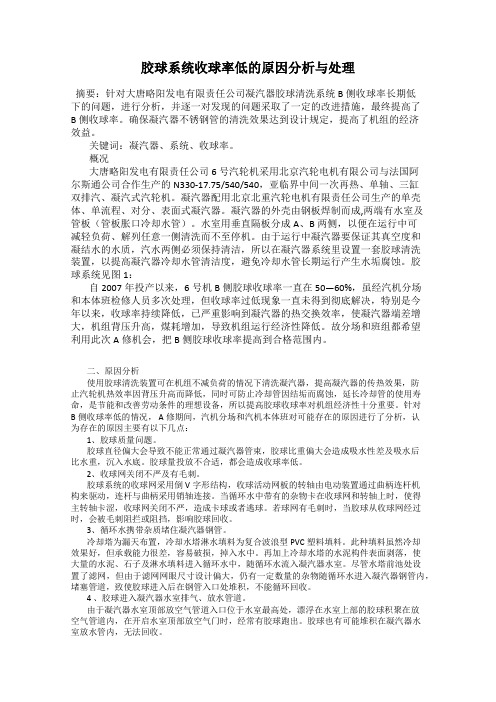

胶球系统收球率低的原因分析与处理摘要：针对大唐略阳发电有限责任公司凝汽器胶球清洗系统B侧收球率长期低下的问题，进行分析，并逐一对发现的问题采取了一定的改进措施，最终提高了B侧收球率。
确保凝汽器不锈钢管的清洗效果达到设计规定，提高了机组的经济效益。
关键词：凝汽器、系统、收球率。
概况大唐略阳发电有限责任公司6号汽轮机采用北京汽轮电机有限公司与法国阿尔斯通公司合作生产的N330-17.75/540/540，亚临界中间一次再热、单轴、三缸双排汽、凝汽式汽轮机。
凝汽器配用北京北重汽轮电机有限责任公司生产的单壳体、单流程、对分、表面式凝汽器。
凝汽器的外壳由钢板焊制而成,两端有水室及管板（管板胀口冷却水管）。
水室用垂直隔板分成A、B两侧，以便在运行中可减轻负荷、解列任意一侧清洗而不至停机。
由于运行中凝汽器要保证其真空度和凝结水的水质，汽水两侧必须保持清洁，所以在凝汽器系统里设置一套胶球清洗装置，以提高凝汽器冷却水管清洁度，避免冷却水管长期运行产生水垢腐蚀。
胶球系统见图1：自2007年投产以来，6号机B侧胶球收球率一直在50—60%，虽经汽机分场和本体班检修人员多次处理，但收球率过低现象一直未得到彻底解决，特别是今年以来，收球率持续降低，已严重影响到凝汽器的热交换效率，使凝汽器端差增大，机组背压升高，煤耗增加，导致机组运行经济性降低。
故分场和班组都希望利用此次A修机会，把B侧胶球收球率提高到合格范围内。
二、原因分析使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备，所以提高胶球收球率对机组经济性十分重要。
针对B侧收球率低的情况， A修期间，汽机分场和汽机本体班对可能存在的原因进行了分析，认为存在的原因主要有以下几点：1、胶球质量问题。
胶球直径偏大会导致不能正常通过凝汽器管束，胶球比重偏大会造成吸水性差及吸水后比水重，沉入水底。
胶球清洗收球率低的原因分析及处理近年来，胶球运动在我国的普及程度越来越高，而随之而来的问题之一便是胶球清洗收球率低的现象越来越严重。
原因复杂多样，需要我们深入分析并处理。
本文将从胶球清洗的操作流程、场地环境以及球员的意识和行为等方面，对造成胶球清洗收球率低的原因进行分析，并提出相应的解决方法。
一、操作流程不规范胶球清洗的操作流程对于提高收球率是至关重要的。
在实际操作中，很多地方并没有形成统一的规范，导致清洗胶球的效果不尽如人意，收球率低。
操作流程不规范的主要表现有以下几个方面：1.工作人员对清洗胶球的操作不够熟练，不能熟练地进行清洗。
在清洗过程中，胶球经常被弄脏，这样清洗的效果就会大打折扣。
2.清洗胶球的设施设备老化，清洗效果不佳。
在一些场馆，清洗设备老化严重，导致清洗的效果不佳，胶球无法清洗干净，降低了胶球的使用寿命。
针对操作流程不规范造成的问题，我们建议需要加强对工作人员的培训，提高其对清洗胶球操作的熟练程度。
要及时更换清洗设备，确保清洗效果。
二、场地环境问题场地环境也是导致胶球清洗收球率低的一个重要原因。
在一些场馆，场地环境杂乱，给清洗胶球带来一定的难度，造成了清洗胶球的不畅。
产生这种问题的原因主要有以下几个方面：1.场地环境杂乱。
在一些胶球场地，场地环境杂乱，清洗胶球的时候经常会被场地上的杂物影响到，清洗效果不尽如人意。
为了解决场地环境问题造成的胶球清洗收球率低的问题，我们建议需要加强场地环境管理，保持场地环境整洁，减少对胶球清洗的干扰。
加强对场地环境的维护，及时清理场地上的杂物和灰尘。
三、球员的意识和行为问题球员的意识和行为也会影响到胶球的清洗收球率。
在一些场馆，球员的行为不够规范，给胶球的清洗带来了一定的困难。
球员的意识和行为问题主要表现在以下几个方面：1.球员随意将胶球扔弃。
在一些场馆，球员随意将胶球扔弃，导致工作人员需要额外的工作量来清洗这些胶球，影响了胶球的清洁率。
2.球员对场地环境不尊重。
胶球清洗收球率低的原因分析及处理胶球是一项非常受欢迎的运动项目，不但有助于锻炼身体，还可以增进人际关系。
有时候我们会发现，胶球的收球率却很低，这不仅影响了运动的体验，也对比赛结果产生了很大的影响。
那么，究竟是什么原因导致了胶球清洗收球率低呢？接下来我们将做详细的分析，并提出相应的解决方案。
一、原因分析1. 清洗不彻底胶球是一项高强度的运动项目，球场上的灰尘、污垢和汗水会很快地将球变脏。
脏球不仅影响了球的手感和弹性，还会增加球的阻力，从而导致收球率变低。
而有些人在清洗球时，只是简单地用水冲洗，没有进行彻底的清洗，导致清洗效果不佳。
2. 球场环境差有些球场的环境条件可能不是很好，比如地面太尘土飞扬或者太潮湿，这样都会对胶球的粘合度和弹性产生影响，降低球的质量，导致收球率低。
3. 使用不当有些运动员可能在使用胶球时，技术不到位，比如没有正确的击球姿势、力量不足或者没有注意到球的位置。
这些都会导致拍球质量不佳，从而影响到收球率。
二、处理方法1. 彻底清洗为了提高胶球的收球率，首先要注意彻底清洗球。
在清洗时，可以使用温水和清洁剂，将球表面的污垢和灰尘清洗干净，然后重新涂抹粘合剂，确保球的表面光滑并且具有一定的粘合度。
2. 改善球场环境如果球场环境确实很差，可以通过加强环境管理来改善球场的条件。
比如加强地面的清洁工作，保持球场的干燥和通风，这样可以保证球的质量和弹性，并提高收球率。
3. 提高技术水平提高运动员的技术水平也是提高收球率的一个重要方法。
可以通过加强训练，提高击球的姿势和力量，并且提高运动员的耐心和专注力，正确地捕捉和回击对手的球，从而提高技术水平，提高收球率。
胶球清洗收球率低的原因可以是多方面的，只有从多方面入手，采取相应的解决办法，才能够提高胶球的收球率。
希望以上分析和处理方法可以对胶球爱好者有所帮助。
胶球清洗收球率低的原因分析及处理胶球是一种常见的清洗工具，广泛用于家庭、医疗、工业等领域。
有时候胶球清洗收球率却很低，这可能是由以下几个方面的原因导致的：1. 胶球老化严重：如果胶球使用时间过长，经过多次使用和清洗后，胶球很容易老化变硬，失去原有的弹性，导致收球率下降。
此时应及时更换新的胶球。
2. 胶球表面粘附污垢：由于胶球往往用于吸附和清洁污染物，因此难免会在表面粘附一些污垢。
如果胶球清洗不彻底，污垢会附着在胶球表面，影响收球效果。
进行胶球清洗时应采用适当的清洗剂，并注意彻底清洗胶球表面。
3. 操作不当：胶球的清洗收球效果受到操作人员的技术水平的影响。
如果操作不当，容易造成胶球清洗收球率低。
清洗时过度用力，胶球容易被撕裂或变形，影响收球效果。
在正常操作胶球时，需注意适度用力，避免损坏胶球。
针对胶球清洗收球率低的问题，可以采取以下措施进行处理：1. 定期更换胶球：胶球的使用寿命有限，当胶球老化严重时，应及时更换新的胶球。
定期更换胶球可确保胶球的弹性和吸附性能，提高清洗收球率。
3. 提高操作技术水平：提高操作人员的技术水平，确保正确的操作方法，避免不当的用力和操作方式，减少对胶球的损坏。
可以进行培训和指导，提高操作人员的清洗技术水平。
4. 使用高质量的胶球产品：选择质量可靠、弹性好的胶球产品，可以提高清洗收球率。
可以通过了解产品的材质、生产工艺等信息，选择合适的胶球产品。
胶球清洗收球率低可能是由于胶球老化严重、胶球表面粘附污垢、操作不当等原因导致的。
针对这些问题，可以通过定期更换胶球、彻底清洗胶球表面、提高操作技术水平、使用高质量的胶球产品等措施进行处理，提高胶球清洗收球率。
胶球清洗收球率低的原因分析及处理胶球清洗是一项重要的任务，它主要用于提高胶球的使用寿命和提高球场的安全性。
有时候会发现胶球清洗的收球率低，这可能是由于以下几个原因引起的：1. 清洗设备不完善：在进行胶球清洗过程中，使用的清洗设备可能存在一些问题，例如清洗机器的清洗效果不佳，或者清洗设备的质量不过关。
如果清洗设备不完善，就很难达到预期的清洗效果，从而导致收球率低。
解决这个问题的方法是，优化现有的清洗设备，或者考虑更换清洗设备。
2. 清洗剂的选择不当：不同的胶球材质可能需要使用不同的清洗剂来进行清洗。
如果选择的清洗剂不适配或者不合适，清洗过程中可能会导致胶球受损，从而降低收球率。
解决这个问题的方法是，根据胶球的材质选择合适的清洗剂，并严格按照说明书操作。
3. 清洗操作不当：清洗胶球的过程中，操作不当也会导致收球率低。
清洗时间不够长，清洗力度不够大，或者清洗的方法不正确等。
解决这个问题的方法是，培训工作人员正确的清洗操作方法，并确保操作规范。
4. 胶球质量问题：有时候，胶球本身的质量问题也可能导致清洗收球率低。
胶球的表面质量差，或者球体积变形等。
在这种情况下，需要与球供应商进行沟通，解决这个问题。
针对以上问题，可以采取以下几个处理措施：1. 提高清洗设备的质量：优化现有的清洗设备，或者购买更高质量的清洗设备，确保其能够达到预期的清洗效果。
2. 选择适配的清洗剂：根据不同的胶球材质选择适配的清洗剂，并严格按照说明书操作。
3. 培训工作人员：培训清洗工作人员正确的清洗操作方法，确保操作规范。
4. 检查胶球质量：定期检查胶球的质量，与球供应商沟通解决问题。
胶球清洗收球率低可能是由于设备问题、清洗剂选择不当、清洗操作不当或者胶球质量问题等引起的。
通过提高设备质量、选择适配的清洗剂、培训工作人员和检查胶球质量等措施，可以有效地解决这些问题，提高胶球清洗的收球率。
胶球清洗收球率低的原因分析及处理胶球清洗是保持球场干净卫生的重要环节之一，许多人认为清洗越勤快或者清洗机器越高端，清洗收球率就会越高。
但是实际上，胶球清洗的收球率却与诸多因素有关。
本文将探讨胶球清洗收球率低的原因及其相应的处理方法。
1. 动力清洗方式不合适动力清洗方式是利用气压或水压等动力设备将胶球推入清洗口，经过清洗后再通过排球口排出。
但是，动力清洗方式还会存在一些问题。
例如，清洗力度过大会导致球体变形等问题。
此外，动力清洗方式对机器配置的要求比较高，对机器的使用者技能水平也有一定要求，如果操作不当很容易导致收球率低下。
解决这个问题的方法是，在清洗过程中确保操作者的技能水平符合要求，清洗力度要适度控制。
2. 移动式清洗设备出现故障移动式清洗设备是指可以在球场上移动的清洗设备，这种清洗设备的好处在于能够到达清洗口处接收打出来的球，不需要球的常规集中出口，从而提高收球率。
但是，移动式清洗设备的技术要求比较高，所以很容易出现故障。
要解决这种问题，首先需要保证清洗设备的保养和维修，保证其正常的工作状态。
其次，应对设备进行适当改进或升级，使其更稳定，更易于操作。
3. 收球桶满了有时候收球桶满了，就不能再收球了，这也是收球率低的一个原因。
要解决这个问题，需要及时清理球桶。
4. 慢速清洗方式使用不当慢速清洗方式是指采用低流水压力的清洗方式，这种方式可以避免过度清洗而造成的球体变形问题。
但是，慢速清洗方式使用不当也容易导致清洗收球率低下。
为解决这个问题，应该在使用慢速清洗方式时确保清洗速度适中，同时还要保证清洗能够完全覆盖球体表面，确保球体清洁彻底。
总之，胶球清洗收球率低并非是单一因素所致，需要对多个因素进行综合分析，采取相应的处理措施。
同时，保持清洗设备的正常状态，及时维护、保养等都是促进收球率的关键。
胶球清洗收球率低的原因分析及处理
胶球清洗指的是将使用过的胶球进行清洗和收集，以便再次使用的过程。
有时候胶球
清洗收球率会比较低，这可能是由以下几个原因引起的：
1. 清洗方法不当：胶球的清洗方法不当可能导致清洗效果不佳。
清洗时间过短、清
洗剂使用不当或者清洗设备不够先进等都会导致胶球清洗效果差。
2. 胶球质量较差：一些胶球的质量本身就不高，即使进行了合适的清洗也难以恢复
到良好的状态。
这可能是由于胶球材质不好或者胶球使用寿命已经较长等因素导致的。
3. 清洗设备不完善：胶球清洗设备的性能和质量也直接影响清洗收球率的高低。
一
些清洗设备设施简陋、操作不便或者清洗设备老化等都会对清洗效果产生不良影响。
针对以上问题，可以采取以下处理措施来提高胶球清洗收球率：
1. 优化清洗方法：对于不同材质和使用情况的胶球，应该制定相应的清洗方案。
在
清洗过程中，可以延长清洗时间、适当增加清洗剂的浓度、采用高效洗涤设备等方法来提
高清洗效果。
2. 提高胶球质量：选择质量较好的胶球，能够提高胶球清洗收球率。
可以从材质、
工艺、生产厂家等方面进行评估和选择，选择质量可靠的胶球。
3. 更新清洗设备：如果清洗设备有一定年限，存在性能退化和清洗效果不佳的情况，可以适时更新清洗设备。
选择先进、效果好的清洗设备，提高清洗的自动化程度，可以减
少人工操作，提高清洗效率和收球率。
胶球清洗收球率低可能是由于清洗方法不当、胶球质量较差或者清洗设备不完善等原
因导致的。
针对这些问题，可以优化清洗方法、提高胶球质量和更新清洗设备等措施来提
高清洗收球率。
电厂胶球清洗装置收球率低的原因及对策0 引言凝汽器在火力发电厂的热力循环中扮演着重要的作用，当循环水通过凝汽器铜管时，会产生杂质并且结垢，随着污垢厚度的增加，凝汽器的换热热阻也逐渐增大，最终导致凝汽量减少，端差增大，机组效率下降。
现在，通过采用汽轮机凝汽器胶球清洗装置，确保了凝结器内部管束表面的清洁度，胶球清洗凝汽器冷却水管是近几年发展起来的新技术，它利用特制的装置将海绵球输入凝汽器冷却水入口管，达到清扫冷却水管的目的。
清洗方法是：将海绵球装入装球室，随冷却水流经凝汽器水室进入冷却水管内，达到清洗的目的。
最终不仅减少了凝结器的端差，同时也提高了汽轮机热效率。
因此，对凝结器胶球系统收球率进行分析，具有一定的实用意义。
1 胶球清洗装置结构胶球清洗装置结构主要包括以下五方面：（1）清洗胶球。
胶球是整个清洗系统中最重要的一部分，要求直径必须大于冷凝管的内径。
（2）收球装置。
其功能是将胶球从冷却水中分离，保证系统正常运行。
当正常进行胶球循环时，收球网板会用于隔离胶球和冷却水，如果驱动机械损坏或发生程控电路故障，则可通过手轮将网板调至运行位及反洗位。
（3）循环单元。
循环单元由相关部件和阀门组成，用于输送、收集和替换胶球。
胶球循环泵是双通道离心泵，采用特殊设计，能保证在泵的高效运转下胶球的安全运行。
（4）压差测量系统。
压差测量系统用来监测网板上的杂质量。
主要包括压差值达到“集球/网板反洗”限值时、压差值跌至运行中监测限值以下时、反洗后压差低于集球/网板反洗限值三种情况。
（5）集球器集球器的作用是换球、集球和放球。
2 胶球清洗装置收球率低的原因胶球清洗装置收球率低的原因主要包括以下四个方面：（1）胶球对清洗效果的影响。
胶球的物理特性都对清洗存在一定影响。
相关的实验表明，胶球的湿态密度对清洗的影响最大。
（2）收球网结构不合理对收球率的影响。
收球网的性能和质量的好坏直接影响收球率的高低。
有些收球网间隙较大，冷却水中的杂质容易在此卡住，倾斜度大小也是影响胶球收球率低的因素，角度太大，易造成积球，难于循环。
解决凝汽器胶球收球率低的方法
摘要：本文对电厂凝汽器胶球收球率低的问题，介绍了可能存
在的原因，结合设备改造、系统优化，具体分析洋浦电厂机组凝汽
器胶球收球率低的原因及解决办法。并提出机组日常运行时需要注
意的几个问题。
关键词：凝汽器；胶球收球率低；原因；方法
abstract: in this paper, the power plant condenser rubber
ball charge ball rate is low, introduces the possible causes
of, combined with the equipment the transformation, the
system optimization, specific analysis yangpu unit power
plant condenser rubber ball charge ball reasons for the low
rate and the solutions. and some units daily operation need
to pay attention to some of the problems.
keywords: condenser; glue the ball ball rate is low; reason;
methods
中图分类号：tu74 文献标识码：a 文章编号：
0 概况
凝汽器是火力发电厂的重要设备。胶球清洗系统作为提高汽轮
机组热效率的重要辅助设备，可帮助维持凝汽器冷却水管内壁的清
净，提高凝汽器总体传热性能，从而使凝汽器保持较高的真空和较
小的端差，因此为国内外电厂普遍采用。
洋浦电厂有两套燃气—蒸汽联合循环机组，总装机容量440mw。
配套的两台哈尔滨汽轮机厂有限责任公司生产的双压、单轴、单缸、
冲动、凝汽式汽轮机组，其凝汽器为双分双流程、钛管、钛板、耐
海水型，冷却面积为6460 m2，钛管长度8499 mm，钛管外径φ25 mm，
壁厚0.7 mm，冷却水采用海水直流供水，单台海水泵流量为9180
m3/h，双台海水泵流量为18000 m3/h，胶球清洗系统是上海达极技
术工程有限公司的产品，自第一套机组2004年投产以来，胶球清
洗系统一直存在收球率低的问题，有时甚至回收率为0，因此严重
影响机组经济运行。
1 收球率低的可能原因分析和解决办法
胶球清洗系统的根本任务是保证胶球的正常循环，使胶球能够
顺利输出并回收（系统如图1）。由于系统问题导致收球率偏低，将
直接影响凝汽器的清洗效果。
图1 胶球清洗系统流程图
胶球清洗系统可能出现的问题多种多样，视系统结构型式、动
作机理不同而各异。结合历次机组大小修对胶球清洗系统的改造来
看，洋浦电厂凝汽器胶球清洗系统存在以下几个方面问题：胶球循
环单元问题，收球网板问题，一、二次滤网的影响，运行操作的影
响等。
1.1胶球循环单元问题
胶球循环单元由集球器、胶球泵和相应的管路组成。集球器为
垂直的筒状容器，容器顶盖配有玻璃窗以便观察。集球器有内置滤
网，该滤网由电动执行机构驱动，可旋转至胶球收集位置或胶球循
环位置。胶球循环单元运行中存在问题：
（1）一侧胶球泵体发热严重。
（2）循环水中空气较多，导致胶球泵抽吸能力不足。
（3）集球器中有贝壳存在。
对于上述问题，我们全面分析之后，发现存在着设备基础位置
过于紧凑，不利于设备安装，同时安装单位没有严格按照设计图纸
进行设备安装，调试验收时把关不严。为此，大修时，将胶球泵安
装位置从原来位于汽轮机主轴正下方移到凝汽器进、出水管一侧。
这样一来，使得收球管路布局合理、管路弯头数量减少，管路不再
繁琐、管件少，管道沿程阻力损失变小，两台胶球泵前后压差近似
相等，单侧胶球泵体发热的问题得到解决。
1.2收球网板问题
收球网由两片网板组成，为a型结构，顶部为迎水端，网板将
整个管道截面完全遮拦。每片网板底部设有胶球出球口，胶球经此
出球口引出至循环单元。每片网板由一根转轴驱动，在非运行工况
时可旋转至一定角度，形成与水流方向略微倾斜的h型结构，此时
水流对网板进行反冲洗，可去除网板上的杂质，运行时网板转回至
a型结构。
经现场收球网管段开盖检查，可见收球网的侧板与壳体之间存
在较大间隙，网板底部遮板有一定变形。实际操作中，因为网板变
形或反冲洗后网板不能恢复到位等原因，致使该间隙过大引起跑
球。改造措施如下：
收球网板局部改造
收球网板的顶部间隙及侧板与壳体间隙通过加焊板条予以消
除，避免跑球。网板底部已有变形，其结构适当改造，加强其刚性，
并使之与收球网壳体贴合良好。
收球网电动头调整
收球网板关闭严实后，调整电动头的机械限位及力矩限位开关，
实现收球网板运行中力矩开关压紧，避免网板在水流冲击下产生振
动，有利于收球及延长网板寿命。同样网板打开在反洗状态下时，
保持力矩压紧在限位撑杆上，也能避免因振动造成的不良影响。在
电动头表盘上刻线，标明收球网正确的开合位置，避免因收球网板
不到位引起跑球。
1.3一、二次滤网系统的影响
机组投运初期，因化学制氯装置经常跳闸且发现不及时，加上
停机后阴极保护装置停运，造成海水系统管道腐蚀严重，曾经在连
接凝汽器的海水出口管段出现沙眼掺漏。大修时，给海水管道全面
做了防腐处理并更换了破损的一、二次滤网，清理了收球器内的贝
壳。通过电气线路改造彻底解决制氯装置受海水泵启停冲击跳闸的
隐患，保证制氯系统的正常投入。同时对阴极保护装置重新安装。
1.4运行操作的影响
自从投运胶球清洗系统以来，一直存在着收球率不稳定的现象，
为此，运行技术部门规定：严格执行操作规程，同时加强运行技术
技能培训，提高运行人员操作能力，制定了典型的操作票，投运胶
球清洗系统之前，必须冲洗一、二次滤网，确保垃圾等杂物不堵塞
管道，开启两台海水泵后投胶球运行。出现循环水中空气较多，导
致胶球泵抽吸能力不足时，停止一台胶球泵，关闭总出口门，用另
一台泵倒灌水的方法排除管道内空气，直到回水管观察窗内没有气
泡为止，才能再次启泵投胶球。新胶球必须浸泡至规定时间后再投
用，已破损变形的胶球必须及时清除。
2 改进效果及后续问题
经过几年的运行实践，证明我们采取的措施是有效的，胶球清
洗系统的回收率已经保持在90%以上，执行规范的操作票，如今投
运胶球系统不再是一件费时费力的事了。由于胶球清洗系统的正常
投用，确保机组热效率、经济性较高。在改造取得明显成效的同时，
我们也认识到有待在以下两方面改善：1、加装折流板减少凝汽器
出水弯管段紊流的影响；2、加装导流板消除凝汽器水室死角，减
少滞球率。
结束语
通过对胶球清洗系统进行改造后，洋浦电厂联合循环机组的凝
汽器清洗系统收球率都提高到90%以上，取得良好的效果，为机组
的经济运行发挥了重要作用。
[作者简介]：林道泽，（1974.12～），男，学士学位，中级职称，
洋浦电厂值长。
