胶球清洗技术在凝汽器上的应用

胶球的清洗技术追溯起来是由上个世纪50年代初前西德人塔布诺格所发明的，后来我国开始自行试验与研究开发，业已取得了良好的成绩。

那么冷凝器胶球在线清洗设备的用途有哪些呢？又有哪些地方需要注意呢？下面我们一起来看一下。

凝汽器胶球清洗装置的工作原理是：在机组正常运行时，把密度与水相近的海绵胶球(用天然橡胶或合成树脂制成)装入收装球室后，启动胶球泵将胶球用比循环水压力高的水流送人凝汽器水室。

胶球直径虽比铜管内径大1～2mm，但因为是多孔柔软的弹性体，容易被水流带人冷却管，并被压缩成卵形。

胶球在行进过程中抹去管壁上的污垢，流出管壁时，依靠自身的弹力弹掉表面的污垢。

工作过的胶球被凝汽器出口管道的收球网从水中分离出来，经胶球泵升压后再次打入凝汽器进水管道。

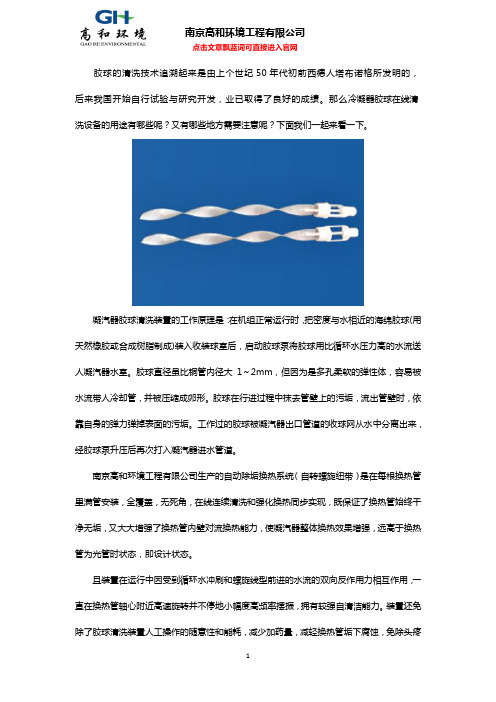

南京高和环境工程有限公司生产的自动除垢换热系统（自转螺旋纽带）是在每根换热管里满管安装，全覆盖，无死角，在线连续清洗和强化换热同步实现，既保证了换热管始终干净无垢，又大大增强了换热管内壁对流换热能力，使凝汽器整体换热效果增强，远高于换热管为光管时状态，即设计状态。

且装置在运行中因受到循环水冲刷和螺旋线型前进的水流的双向反作用力相互作用，一直在换热管轴心附近高速旋转并不停地小幅度高频率摆振，拥有较强自清洁能力。

装置还免除了胶球清洗装置人工操作的随意性和能耗，减少加药量，减轻换热管垢下腐蚀，免除头疼的停机清洗工作，持续经济效益巨大，相较于传统胶球清洗系统有很大优势。

由于凝汽器换热效果增强，排汽温度降低，同时强烈的水流扰动使贴近管壁的水流温度降低，水中重碳酸钙分解产生碳酸钙的速度降低，碳酸钙在低温下的溶解度也降低。

这两个方面的影响也使安装本装置后换热管内壁的结垢可能性大大降低。

自转螺旋纽带实物图工作示意图常用型号：有这方面的需求，经过一系列的了解，推荐一家较为不错的供应商：南京高和环境工程有限公司或者登陆公司官网：进行详细的了解。

南京高和环境工程有限公司由一批北京科技大学、南京工业大学长期从事冶金、石化、化工、电力行业节能环保的专业技术人员组建而成，公司主要依托北京科技大学、南京工业大学等科研院所，主要从事冶金、石化、化工、电力等领域节能环保产品研制、开发、生产、合同能源管理及工程设计总承包，是国家高新技术企业。

《提高凝汽器胶球清洗装置收球率的措施》xx年xx月xx日CATALOGUE目录•凝汽器胶球清洗装置简介•影响凝汽器胶球清洗装置收球率的因素•提高凝汽器胶球清洗装置收球率的措施•实施方案及效果预测•结论与展望01凝汽器胶球清洗装置简介用于将胶球输送到凝汽器内部进行清洗。

凝汽器胶球清洗装置的组成胶球泵用于放置胶球，同时防止胶球进入凝汽器内部。

装球室用于收集从凝汽器内部清洗出来的胶球，并防止胶球进入循环水系统。

收球网清洗凝汽器内部的污垢和沉积物，提高凝汽器的热交换效率和汽轮机的发电效率。

防止胶球进入循环水系统，保证循环水系统的正常运行。

凝汽器胶球清洗装置的作用通过胶球泵将胶球输送到凝汽器内部，利用胶球的摩擦力和弹力清洗凝汽器内部的污垢和沉积物。

通过收球网收集从凝汽器内部清洗出来的胶球，防止胶球进入循环水系统。

凝汽器胶球清洗装置的工作原理02影响凝汽器胶球清洗装置收球率的因素胶球尺寸不规范如果胶球的尺寸不规范，过大或过小，都可能导致清洗效果不佳，影响收球率。

胶球材质不良如果胶球的材质不良，如易破损或耐磨性差，也会影响清洗效果和收球率。

胶球的质量问题投放方式不当如果投放方式不当，如投放时没有充分搅拌或投放点不均匀，可能会影响清洗效果和收球率。

收球方式落后如果收球方式落后，如采用人工收球或收球设备老化，可能会影响收球效率和效果。

胶球的投放和收球方式如果装置维护不当，如没有定期清洗或保养，可能会影响清洗效果和收球率。

装置维护不当如果管理不当，如没有定期检查或记录，可能会遗漏一些问题，影响收球率。

管理问题装置的维护和管理问题03提高凝汽器胶球清洗装置收球率的措施确保胶球的材质和尺寸符合要求使用合格的胶球可以避免胶球在清洗过程中破损或卡滞，从而影响收球率。

定期检查胶球的磨损程度磨损严重的胶球会影响清洗效果和收球率，因此需要定期更换。

严格控制胶球的质量优化胶球的投放和收球方式根据凝汽器的实际情况选择合适的投球数量和频率过多或过少的胶球都会影响收球率，因此需要根据凝汽器的实际情况进行选择。

冷凝器胶球在线自动清洗装置设备工艺原理概述随着工业的发展和人们生活水平的提高，人们对能源的需求越来越大，而其中的核电能源在发电中的作用日益重要。

为了保证核电站能稳定运行，冷凝器的清洁维护显得尤为重要。

本文介绍了冷凝器胶球在线自动清洗装置设备的工艺原理，以解决存在的问题，提高清洁效率和安全性。

胶球在线自动清洗装置设备技术分析在核电站中，冷凝器是重要的设备之一，其重要性在于其功效是将蒸汽冷却成水。

而冷凝器的清洁维护是非常困难的，因为其中很多部件都放置在封闭的空间内，很难到达。

因此，胶球清洗技术应运而生。

国内外一些公司开发出了自动胶球清洗系统，其原理是利用压缩空气和水泵驱动胶球自动滚动，来实现冷凝器的自动清洗。

这种清洗方法具有高效、安全、节约能源等特点，因此受到越来越多核电站的青睐。

胶球在线自动清洗装置设备工艺原理胶球搬运工胶球搬运工主要是将胶球移动到需要清洗的冷凝器上，也可以将其移除。

该设备具有自动化高、运行简单、维修成本低等特点。

胶球自动清洗装置胶球自动清洗装置是一个自动化清洗塔，由电控系统、压缩空气系统、水泵系统、过滤系统和胶球运转系统组成。

该设备可以自动完成冷凝器的清洗过程，节约人力资源。

其主要原理是将清水加压喷淋在凝结器内部，利用高压泵和空气管道将胶球滚动从而达到清洗的目的。

胶球在线自动清洗装置设备的特点自动化清洗胶球在线自动清洗设备是电控系统、压缩空气系统、水泵系统、过滤系统和胶球运转系统的自动化清洗设备。

其各个组成部分部分具备自动化控制功能，大大减少了人工操作的难度。

高效节能该设备采用高压水泵及清洗腔体内水源进行高压伺服自动喷淋，胶球在凝结器内滚动，可以达到高效清洗和节约能源的目的。

低成本胶球在线清洗设备利用压缩空气和水泵驱动滚动胶球进行清洗，不需要使用任何化学试剂和清洗液。

因此，其清洗成本相对较低，大大降低了清洗成本。

结语胶球在线自动清洗装置设备在核电站清洗维护过程中起到重要的作用，具有自动化高、清洗高效、节约能源、低成本等特点。

胶球冲洗装置一、用途：胶球冲洗装置是汽轮发电机组在运行中对凝汽器冷却管进行有效冲洗的最正确设施。

该装置使用性能的利害，直接影响到凝汽器的清洁程度和传热效率。

是提升电厂经济性，保障凝汽器安全运行不行缺乏的设施。

二、胶球冲洗装置优点：1、构造设计新奇合理。

2、操作方便。

3、胶球回收率高（≥ 96%）。

4、二次滤网过滤能力强。

（有卧式或立式，手动或电动型式）。

三、胶球冲洗装置工作原理：采纳适合的海绵胶球，球的湿态直径比冷却管内径略大一点(约 1-2mm，且湿态比重和水邻近。

将胶球投入装球室内，数目为凝汽器进水室铜管数的1 0%左右。

而后启动胶球泵,翻开系统两头球阀 ,胶球就在此循环水入口压力略高一些的水流带动下,进入凝汽器水室 .因胶球是一个多微孔柔嫩的弹性体 ,在循环水入口压力差的作用下 ,被挤压经过冷却管 ,对冷却管内径进行一次抹擦 ,使管内壁污垢随水流带出,胶球随循环水经出水管进入收球网 ,在收球网板的阻拦下,把胶球分别出来 ,由胶球泵抽出从头回到装球室 ,这样周而复始对凝汽器冷却管实现连续自动冲洗 .四、胶球冲洗装置的组成部分：1、二次滤网2、收球网3、装球室4、胶球泵5、分汇器6、控制柜7、阀门和管路。

二次滤网二次滤网是胶球冲洗装置中的主要设施之一，它的作用是过滤冷却水，除掉可能拥塞凝汽器管板及管子的杂物，保证海绵胶球正常投入及回收运行。

特别是在水中含杂质污物多而又受季节变化影响大的开式冷却水系统中，二次滤网的作用尤为重要。

带蝶阀外旋式二次滤网该系列二次滤网的冷却水从网芯外面流向网芯内部。

利用蝶阀的导向使冷却水在二次滤网的网芯外产生旋转流动，进而将水中杂物从排污管排出。

电动旋转卧式二次滤网该系列二次滤网由电动头外壳、网芯组成，冷却水从网芯外往内流动，出入口压差增大时自动开启电动头，网芯旋转；排污装置启动，杂质从排污管排出。

收球网 (SF-1 型收球网是凝汽器海绵胶球冲洗装置中回收胶球的关键设施。

一、凝汽器胶球清洗装置胶球清洗装置是汽轮机发电机组在运行当中对凝汽器冷却钢管内污垢进行清洗的装置。

在凝汽器长期运行中，携带有一定杂质的循环水系统经过凝汽器铜管或钢管的时，会导致凝汽器钢管或铜管管壁结垢，减少管子的通流面积，增大传热热阻，从而影响循环水与排汽的热量交换，使机组真空降低，冷源损失增大，热效率降低。

因此需要定期对管壁的结垢进行冲洗。

如果停机进行冲洗，不但要花费大量的人力物力，还且还会使机组设备的运行效率下降。

因此，循环水系统都安装了胶球清洗装置。

二、胶球清洗装置的构成及其作用。

1、胶球清洗装置由收球网、装球室、胶球泵、分汇器、阀门、管路和电器控制柜构成。

另外，为了保证胶球清洗装置的可靠运行，防止循环水中带有的大量杂物堵住凝汽器换热管（铜管或不锈钢管），应在循环水入口管上装设二次滤网，它可以将循环水中大于7mm的杂物清除掉。

（1）、收球网收球网是胶球清洗系统中的关键设备，它的安装位置在于凝汽器出水管段上。

收球网的主要作用是：当携带海绵胶球的循环水通过凝汽器管束时，海绵胶球受收球网网板阻挡，沿管道通过胶球泵被输送至装球室、分汇器等阀门管路，再经过循环水入口管再重新进入凝汽器进行循环使用。

收球网的性能要求：既能把胶球从循环冷却水中分离出来，同时又能不漏球、不卡球。

（2）、胶球泵胶球泵是胶球清洗装置中使胶球不断循环的重要动力源之一，胶球泵为胶球的回收和进入循环提供动力。

胶球泵的工作原理：胶球泵出口压力的设定一般略大于循环水进水母管压力，同时胶球泵进口压力比循环水出水母管压力更低，所以被收球网中截住的胶球会顺着压差被“吸”进通往胶球泵进口的管路，然后胶球泵将从循环出口“吸”进来的循环水提高压力后，连同将胶球一起送入循环水进水母管内。

胶球泵的性能要求：不堵球、不切球、抗胶球磨损。

胶球泵安装时需要注意：胶球泵的入口标高应尽量降低，最好是低于收球网的胶球引出口标高，避免发生气蚀的可能性。

（3）、装球室装球室是胶球清洗系统中用于加球、取球、存储球及观察球循环的装置。

凝汽器胶球清洗装置原理宝子们，今天咱们来唠唠凝汽器胶球清洗装置的原理，可有趣啦。

凝汽器呢，就像是一个大容器，在发电厂那些地方可起着超级重要的作用。

它是用来把汽轮机排汽凝结成水的。

但是呢，在这个过程中啊，凝汽器的冷却水管里面就容易结垢或者沾上脏东西。

这就好比咱们的水管用久了，里面会有水锈啥的一样讨厌。

这时候啊，胶球清洗装置就闪亮登场啦。

这个装置有专门的胶球，这些胶球就像一群勤劳的小清洁工。

这些胶球可软乎啦，材质是那种很有弹性的橡胶。

它们被放在一个专门的收球网、装球室等组成的系统里。

当这个装置开始工作的时候啊，胶球就被注入到凝汽器的冷却水管里啦。

你想啊，胶球在水管里就开始撒欢儿地滚动起来。

它们就像是一群调皮的小精灵，在水管里滚来滚去。

因为胶球是软的嘛，它们就可以很好地贴合水管的内壁。

那些结的垢啊，还有脏东西，就好像是被橡皮擦过一样，被胶球给蹭下来了。

不管是水垢这种硬邦邦的家伙，还是一些软乎乎的脏污，胶球都能把它们从水管壁上弄下来。

而且哦，胶球在水管里滚动的时候，它们的滚动方向是随着水流的方向的。

就像顺水行舟一样轻松自在。

水流带着胶球在水管里穿梭，胶球就把水管壁上的脏东西一点点地带走。

这就好像是一群小蚂蚁搬家一样，虽然胶球很小，但是它们齐心协力，就能把水管壁打扫得干干净净。

胶球在水管里走了一遭之后呢，就会随着水流又回到装球室啦。

这就像是小清洁工们完成了一次任务，然后回到自己的小窝一样。

然后呢，这些胶球可以被再次注入到水管里，进行下一轮的清洗工作。

这样循环往复，就可以让凝汽器的冷却水管一直保持比较干净的状态啦。

这个胶球清洗装置啊，真的是很聪明的设计呢。

它不用像人去清洗那样，要把凝汽器拆开，大费周章。

就靠着这些小小的胶球，就把凝汽器的冷却水管照顾得妥妥当当。

而且啊，它还很节省成本呢。

要是没有这个装置，凝汽器的效率就会越来越低，因为水管壁上的脏东西会影响热交换。

就像我们盖被子，如果被子里有很多灰尘啥的，就不暖和了一样。

余热发电凝汽器胶球清洗加装方案一、概述：胶球清洗装置是汽轮发电机在运行中对凝汽器冷却管进行有效清洗旳最理想设备。

该套设备在机组持续工作不减少负荷旳状态下，借助于水流旳作用，将等同于冷却管内径旳胶球挤进管内，对管内壁进行擦洗除垢、减少热阻、增大换热系数、减少凝汽器旳端差和汽轮机背压、提高机组换热效率，以保证机组安全和经济运行，减缓冷却管内侧结垢和改善减少人工清洗旳劳动强度，提高余热发电旳经济效益。

二、胶球清洗装置旳工作原理和运行系统图胶球清洗装置重要有，收球网、装球室、胶球泵、分汇器，部分阀门及有关联管道构成。

它们旳作用是：1、旋摆自锁反冲洗收球网是安装在凝汽器循环水出水口管路中，从凝汽器做功出来旳循环水、夹带胶球，经收球网分离，分离后胶球进入装球室，经胶球泵送入凝汽器循环清洗，水侧进入循环冷却塔，胶球由胶球泵回收至装球室，进入下一种循环循环清洗。

2、装球室是凝汽器胶球清洗装置中旳重要设备，重要用于胶球回收，换球以及观测胶球运行状况。

3、胶球输送泵是胶球清洗装置中胶球清洗循环旳动力设备，重要用于胶球抽吸循环。

4、分汇器切换器由外壳体切换装置构成，重要用于凝汽器双侧分汇清洗胶球旳切换。

5、工艺流程图及运行系统图胶球泵→装球室→分汇器→进入循环水进口→清洗换热管→收球网收球→胶球泵→装球室进入下一种循环清洗。

三、水泥余热发电胶球清洗旳配置和规格型号1．DN600型旋摆自锁反冲洗收球网2台2．胶球回收泵1台3．DN300型装球室1台4．DN200型切换器2台5．DN100型蝶阀5只四、制造、安装工期和设备报价1．设备安装可在不停机旳状况下安装部分设备，停机后再安装部分设备，以节省安装时间。

2．设备含收球网2台、装球室1台、切换器2台、胶球泵1台、蝶阀5只、现场指导安装差旅费用、设备运费、税金及利润等，设备总价6.18万元（陆万壹仟捌佰元整）。

五、如有收球率过低现象可检查三个方面：a.收球网栅板与否在收球位置、与否到位。

【设备简介】凝汽器是发电厂设备中一个非常重要的部件。

从热力学观点来看，凝汽器在蒸汽动力装置的热力循环中起着冷源作用。

当汽轮机的初参数不变的条件下，凝汽器温度每降低10度，装置效率提高3.5% ，凝汽器每改变1kPa，汽轮机功率平均改变1%--2% 。

由于火力(核) 发电厂中凝汽器管道结垢，造成冷凝管内污物堵塞，导致凝汽器的换热效率降低，引起汽轮机排汽压力的增加，最终导致发电机组输出能量的损失。

因此，保持凝汽器换热管路的清洁，提高凝汽器的换热效率。

对提高整个机组的热效率有着非常重要的影响。

凝汽器胶球清洗装置是改善凝汽器清洁度、提高汽轮发电机组热效率的重要设备。

它借助水流的作用将直径略大于凝汽器冷却管内径的清洁胶球挤过冷却管，对冷却管内壁进行反复擦洗，并把杂质带出，从而提高冷却管清洁度，避免垢下腐蚀，延长冷却管使用寿命。

该装置可在机组不停机、不减负荷的条件下使用。

改善了凝汽器真空度和提高了汽轮机热效率。

胶球清洗装置系统技术指标及相应要求：技术指标：收球率≥96%为保证系统达到较高的收球率，进行如下的工作是必要的：1、凝汽器水室的四角应以钢板衬成圆角，以消除直角涡流区。

在本系统投入运行前要求管束无堵塞，无结垢。

2、海绵胶球的海绵孔大小应均匀，彼此连通，无光滑表皮。

浸泡在80 ℃水中应不老化，无疏松、且耐磨性好等。

3、若未安装二次滤网装置，要求一次滤网过滤精度不大于10×10（mm）。

4、胶球泵的安装位置应尽可能靠近收球网，且使其入口标高低于收球网引出口。

5、胶球自动清洗系统管道的铺设，应尽量减少弯头的数量和铅垂方向的改变，以减小管道水阻。

6、凝汽器冷却管内的水流速度应保证在 2.5m/s～1.7m/s 之间。

7、凝汽器水室中除循环水管进、出口外，其他通往外部的管口均加装孔径为7×7（mm）的网罩。

水室隔板与端盖结合严密无串缝，水室内不存在积球的窄缝。

胶球清洗装置系统基本配置 :收球网装球器分汇器喷球器胶球泵胶球程控柜【凝汽器胶球自动清洗系统的工作原理】该系统主要由收球网、胶球循环泵、装球器、程序控制系统、阀门管路及清洗胶球等部件组成。
