悬挑外脚手架技术交底一、悬挑外脚手架概述悬挑外脚手架作为高层建筑外部施工必须的设备，具有高效、安全、便捷、经济等特点，可大大提高施工的效率和质量。
在使用悬挑外脚手架时，必须严格按照相关的技术规范和安全操作规程进行操作，确保工作人员的人身安全和施工质量。
二、悬挑外脚手架安装前的准备工作1.悬挑外脚手架的安装前，需要制定详细的安装方案，并由专业人员进行审核。
2.确保安装的位置符合施工图纸要求，对于有高度要求的位置，还需要进行精确测量。
3.将悬挑外脚手架的安装位置周围清理干净，确保没有杂物和障碍物。
4.对于悬挑外脚手架的各个部件进行检查和测试，确保没有损坏或者失效的情况。
5.准备好安装所需的人员、设备和工具。
三、悬挑外脚手架的安装1.根据安装方案，进行主狼脚架的组装和安装，确保其稳定牢固。
2.在主狼脚架上悬挂吊笼和工作平台，吊笼要和主狼脚架保持垂直、水平，并牢固连接。
3.进行吊笼和工作平台的高度调整和悬挂位置的调整，确保其在高度和位置上满足工作需要。
4.安装安全防护设施，包括水平隔离网、垂直隔离网、安全带、安全绳等，确保工作人员的安全操作。
四、悬挑外脚手架的日常维护1.定期对悬挑外脚手架进行检查和维护，包括各个部件的检查、紧固、替换或者修复等。
2.要定期进行悬挑外脚手架的清洁，包括吊笼和工作平台的清理、隔离网的清理和更换等。
3.对于暴雨、大风等恶劣天气，要采取措施及时撤离工作人员，并在安全的情况下进行相应的紧急维修。
4.对于使用过程中发现的问题和隐患，要及时进行处理和记录。
五、悬挑外脚手架的拆卸1.拆卸前已将使用的工具材料清点、归还，确保完好。
2.工作人员须登高安全带，保险钳 / 绳用绳固定相关吊笼、承台等杂物，防止坠落。
3.卸下工作平台、吊笼等部件，注意操作方式和安全。
4.逐步去除主狼脚架，拆卸顺序与安装相反。
拆卸时应由上至下依次进行，不得跳过。
5.拆卸完成后，清理工作现场，恢复原貌，确保没有遗留和隐患。
LJA-C4-1-1 悬挑脚手架安全技术交底（4）脚手架与建筑物间缝隙 35cm，大于 20cm，必须满挂安全平网。
（3）每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆的垂直度。
（4）单、双排脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步；（5）本架体为封闭型脚手架，在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。
（6）脚手架搭设、使用过程中禁止拆除主节点处的纵、横向水平杆，纵横向扫地杆和连墙件。
（7）脚手架立杆顶端栏杆宜高出女儿墙上端 1m，宜高出檐口上端 1.5m。
5.连墙件（1）连墙件必须刷涂红色警示油漆，前段扣红色塑料帽。
脚手架应在外侧全立面连续设置剪刀撑；脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。
每道剪刀撑宽度不应小于 4 跨，且不应小于 6m，斜杆与地面的倾角应在60°之间；剪刀撑采用搭接接长，搭接长度不应小于 1m，并应采用 3 个旋转扣件固架体开口处必须设置横向斜撑。
扣件安装应符合下列规定：扣件规格应与钢管外径相同；螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直12.工字钢设置要求：（1）工字钢布置应严格按照工字钢平面布置图进行布置。
（2）工字钢梁尾端锚固采用 2 个直径 16mmU 型环，间距 200mm，距工字钢尾端不小于 200mm。
前端据结构边缘 100mm 设置一个 U 型环，U 型环与型钢间隙应用悬挑钢梁 U 型螺栓预埋用两根 1.5m 直径 18mm 的HRB335 钢筋，当板厚 120mm 时预埋三根钢筋。
如下图所示：斜拉钢丝绳：）每个型钢悬挑梁外端设置钢丝绳与上一层建筑结构斜拉结。
钢丝绳与建筑物拉结的吊环用 HPB235 级钢筋直径为 20mm。
拉环做法见下图：悬挑层往上一层顶板砼浇筑完且强度达到 75%后，对悬挑工字钢采用钢丝绳进的钢丝绳，对每根钢梁进行卸荷。

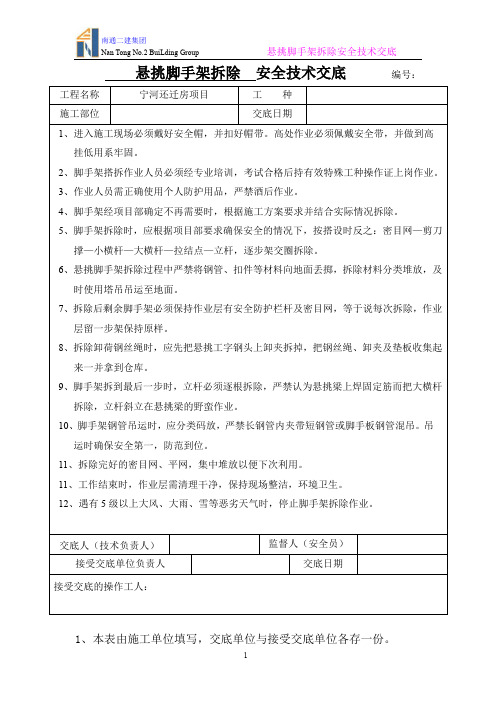

悬挑脚手架拆除工程安全技术交底1. 引言本文档旨在对悬挑脚手架拆除工程的安全技术进行详细交底，以确保施工人员在拆除过程中的安全，并遵守相关规定和要求。
2. 拆除前准备工作在进行悬挑脚手架拆除工程之前，需要进行以下准备工作：2.1 人员调配为了保证拆除工程的安全性，需要指定经验丰富的专业人员进行拆除作业。
所有参与拆除工作的人员必须接受过相关的培训和安全教育，并具备所需的证书和资质。
2.2 工具和设备准备在拆除工程中，需要准备适当的工具和设备，如安全带，头盔，工具箱等，并确保它们的完好无损。
2.3 现场勘察和风险评估在拆除前，必须对作业现场进行全面勘察和风险评估。
确定悬挑脚手架的结构和状态，并查明存在的潜在风险，如脚手架支撑不稳，脚手架部件老化等。
3. 拆除操作步骤为了确保拆除工程的安全顺利进行，以下为拆除操作的步骤：3.1 确定拆除方法和顺序根据实际情况，确定最适合的拆除方法和顺序。
例如，可以从顶部开始逐层拆除，或者从下往上一层层拆除。
3.2 拆除支撑部分在拆除过程中，必须先解除脚手架的支撑部分。
这可以通过逐层移除支撑杆或支撑架来完成。
在拆除过程中要确保工人的稳定和安全，并及时清除松动的支撑杆或支撑架。
3.3 拆除悬挑部分拆除完支撑部分后，可以开始拆除悬挑部分。
工人必须严格按照规定的步骤进行操作，避免不必要的风险。
使用适当的工具和设备，逐层拆除悬挑部分，并在拆除之前做好必要的固定和支撑工作，以防止意外事故。
3.4 清理和整理工作场地在完成悬挑脚手架拆除工程后，必须对工作场地进行清理和整理。
清除所有残留物和垃圾，并将工具和设备妥善存放。
4. 安全注意事项在进行悬挑脚手架拆除工程时，必须遵守以下安全注意事项：•所有参与拆除工作的人员必须佩戴个人防护装备，如安全带，头盔和防滑鞋等。
•确保工作场地的安全，封控相关区域，并设置明显的警示标志。
•严禁疲劳和饮酒后参与拆除作业。
•在拆除过程中注意周围环境和气候条件的变化，如强风，雷雨等，必要时暂停作业并采取相应的应对措施。
一、交底目的为确保悬挑外架拆除过程中的安全，防止意外事故发生，特进行安全技术交底。
所有参与拆除作业的人员必须认真听取并严格遵守以下安全要求。
二、交底内容1. 作业人员要求- 所有参与拆除作业的人员必须经过专业培训，持有相关操作资格证书。
- 新工人入场前必须进行三级安全教育，考试合格后方可进入施工现场。
- 进入施工现场必须佩戴合格的安全帽，系好下颚带，锁好带扣。
- 施工现场严禁吸烟、严禁嬉戏打闹、严禁酒后上岗。
2. 拆除前的准备工作- 拆除前应对拆除区域进行全面检查，确保无安全隐患。
- 对未拆除的脚手架两端采取必要的加固措施，防止因拆除造成倾倒。
- 框架拆除标高差距不能超过两个阶段，避免因拆除高度过大导致脚手架失稳。
3. 拆除作业要求- 拆除作业应由有经验的人员负责指挥，确保作业安全有序。
- 拆除过程中，必须遵循“先上后下、先外后内”的原则。
- 拆除材料应有序堆放，不得乱扔乱放，防止砸伤人员。
- 拆除过程中，如发现异常情况，应立即停止作业，查找原因并采取相应措施。
4. 安全防护措施- 拆除作业区域应设置警戒线，并安排专人负责监护。
- 作业人员必须佩戴安全带，并确保安全带挂设牢固。
- 拆除过程中，必须严格控制施工荷载，每平方米不得超过100公斤。
- 操作面下面5米左右必须搭设3米宽的水平安全网，防止高空坠落。
- 拆除过程中，必须保持施工现场的整洁，防止杂物坠落。
5. 拆除后的工作- 拆除作业完成后，应对现场进行全面清理，确保无安全隐患。
- 拆除材料应分类堆放，并按照规定进行处理。
- 对拆除过程中发现的隐患，应及时整改，确保安全生产。
三、注意事项1. 拆除作业前，必须对作业人员进行详细的安全技术交底，确保其了解并掌握安全操作规程。
2. 拆除作业过程中，必须严格执行安全技术措施，确保作业安全。
3. 如遇恶劣天气，应立即停止拆除作业，确保人员安全。
4. 拆除作业结束后，应对作业人员进行总结，总结经验教训，不断提高安全意识。

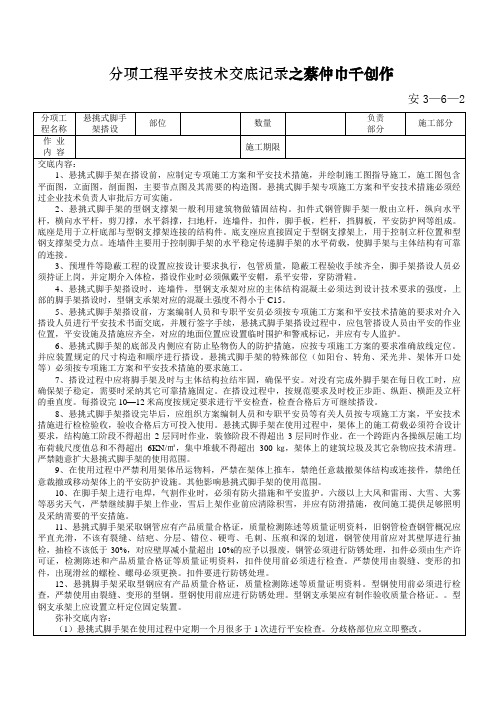

一、工程概况1. 工程名称：[项目名称]2. 施工部位：[具体施工部位]3. 施工内容：悬挑工字钢脚手架搭设及使用4. 施工单位：[施工单位名称]5. 交底日期：[具体日期]二、安全责任1. 施工单位必须严格按照国家有关安全生产法律法规和标准进行施工。
2. 施工单位应建立健全安全生产责任制，明确各级人员的安全职责。
3. 施工现场必须设立专职安全员，负责日常安全监督检查。
三、技术要求1. 材料要求- 工字钢、扣件、脚手板等材料必须符合国家标准，不得使用不合格产品。
- 工字钢选用[规格型号]，扣件选用[规格型号]，脚手板选用[规格型号]。
2. 搭设要求- 搭设人员必须经过专业培训，持有相关资格证书。
- 搭设前应进行现场勘查，确定搭设方案。
- 搭设顺序：基础处理→预埋吊环→安装工字钢→设置立杆→设置横杆→加设剪刀撑→铺设脚手板→设置防护栏杆→挂设安全网。
3. 锚固要求- 工字钢与楼板预埋吊环连接牢固，预埋吊环采用[规格型号]钢筋。
- 工字钢与楼板预留孔连接时，应使用膨胀螺丝固定，确保连接牢固。
四、安全技术措施1. 人员安全- 搭设人员必须佩戴安全帽、安全带等个人防护用品。
- 禁止酒后上岗，禁止操作与自己无关的设备。
- 新工人入场前必须进行三级安全教育，考试合格后方可上岗。
2. 脚手架安全- 脚手架搭设过程中，严禁超荷载使用。
- 脚手架外围必须设置防护栏杆，并挂设密目安全网。
- 每层脚手架应设置踢脚板，高度不小于[数值]米。
- 脚手架搭设完成后，必须进行验收，验收合格后方可投入使用。
3. 用电安全- 施工现场用电必须符合国家有关电气安全规定。
- 电气线路应采用绝缘电缆，并定期检查。
- 电动工具必须接地，确保安全。
4. 防火安全- 施工现场严禁吸烟，严禁使用明火。
- 施工现场应配备灭火器材，并定期检查。
五、应急处置1. 发生安全事故时，应立即停止施工，组织人员疏散。
2. 及时报告相关部门，并采取有效措施进行救援。
技术交底记录
施工单位上海城建市政工程（集团）有限公司工程名称上海市徐汇区漕河泾196e-06、196f-08地块新建项目（暂名）
交底日期2019年12月29日交底地点项目部会议室交底部位悬挑脚手架技术安全交底
交底内容：
1.盘扣式脚手架工艺流程
型钢安装→材料配备→立杆安装点位线、定位设置通长槽钢、可调底座→立杆→纵、横向扫地杆→纵、横向水平杆→立杆→纵、横向水平杆→外竖向斜杆及水平斜杆→安挂扣式钢脚手板→绑扎防护栏杆→绑扎阻燃密目安全网
2.盘扣式脚手架施工方法
（1）立杆设置：墩柱四角放置底座，调整底座扳手，用水准仪测量高程，使底座扳手在同一水平高度，再四角挂线调整中间扳手，使立杆底端在同一水平线上；首层立杆应采用不同长度的立杆交错布置，错开立杆竖向距离不应小于500mm；首层立杆应采用1.5m、3m起步立杆交错布置；立杆连接用套管承插，插销固定。
（2）斜杆或剪刀撑设置：沿架体外侧纵向每5跨每层设置一根竖向斜杆或每5跨间设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。
每5跨每层设斜杆每5跨设扣件钢管剪刀撑1—斜杆；2—立杆；3—两端竖向斜杆；4—水平杆；5-扣件钢管剪刀撑；
（3）双排脚手架的每步水平杆层，当无挂扣钢脚手架板加强水平层刚度时，应每5跨设置水平斜杆。
双排脚手架水平斜杆设置
1—立杆； 2—水平斜杆； 3—水平杆；
（4）作业层钢脚手板设置要求：
①钢脚手板的挂钩必须完全扣在水平杆上，挂钩必须处于锁住状态，作业层脚手板应满铺。
②作业层的脚手板架体外侧应设挡脚板、防护栏杆，并应在脚手架外侧立面满挂阻燃密目安全网；防护上栏杆设置在离作业层高度为1000mm处，防护中栏杆设置在离作业层高度为500mm处；
③当脚手架作业层与墩柱外侧面间隙较大时，设置挂扣在连接盘上的悬挑三脚架，并铺放能形成脚手架内侧封闭的脚手板。
（6）脚手架爬梯设置
楼梯平台宽0.9m，斜梯长1.8m，高1.5m，宽0.48m，梯步中间设置护手，高0.9m，斜梯与纵向横杆挂钩连接，平台满挂钢制脚手板，休息平台外围设置防护栏杆和挡脚板。
注意：
作业层上的施工荷载应符合设计要求，不得超载。
不得将模板支架、缆风绳、泵送砼和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。
脚手架使用期间，严禁拆除下列杆件：
1、主节点处的纵横向水平杆，纵横向扫地杆；
2、连墙件。
二、安全文明施工
1、参加搭设和拆除脚手架的施工人员必须持证上岗，对从事脚手架工作的施工人员要经常进行安全教育，并在施工前对其进行技术安全交底。
2、脚手架搭设完成后必须按脚手架的验收标准组织有关人员进行验收，全部合格后并办妥验收程序以后方可使用。
3、在特殊气候条件下搭设和拆除脚手架，要有切实可靠的安全保证措施，雨雾天使用脚手架必须要有防滑措施。
4、拆除的高处作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋。
5、在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
