悬挑脚手架安全技术交底记录全套

悬挑脚手架安全技术交底记录一、悬挑脚手架的定义和用途悬挑脚手架是一种用于高空作业的临时工具，其主要用途是为了方便在高空作业时提供一个平台，以便工人可以安全地进行工作。

悬挑脚手架通常由脚手架板、立杆、水平横杆等组成，通过悬挑装置固定在建筑物外部，并向外悬挑一定的距离，提供了一个稳定的工作平台。

二、悬挑脚手架的安全要求悬挑脚手架的使用需要满足一定的安全要求，以确保工人的安全。

以下是悬挑脚手架的安全要求：1. 合格的材料和组件使用悬挑脚手架需要使用合格的材料和组件，例如符合国家标准的脚手架板、立杆、水平横杆等。

这些材料和组件需要经过正规的质量检测和认证。

2. 结构稳定性悬挑脚手架的结构需要保证稳定，不得存在明显的倾斜、晃动等情况。

各个连接部位需要牢固可靠，确保工人在上面作业时不会发生意外。

3. 负荷承载能力悬挑脚手架的负荷承载能力需要满足工作场所的需求。

在施工前，需要评估工作场所的负荷要求，并确保悬挑脚手架能够承受预期负荷。

4. 防护措施悬挑脚手架需要提供必要的防护措施，以保护工人的安全。

例如，设置安全护栏、防滑设施等，确保工人在高空作业时不会滑倒或掉落。

5. 定期检查和维护悬挑脚手架需要定期进行检查和维护，以确保其安全可靠。

检查内容包括材料状况、连接件的紧固情况、结构稳定性等。

对于有损坏或磨损的部件，需要及时更换或修复。

三、悬挑脚手架的安全操作规程为了保证悬挑脚手架的安全使用，工人需要遵守以下操作规程：在搭建悬挑脚手架前，需要制定详细的搭建方案，并严格按照方案来操作。

搭建过程中需要注意立杆的设置、连接件的安装和材料的选择等。

2. 安全装备的佩戴在进行高空作业时，工人需要佩戴相应的安全装备，例如安全带、安全帽等。

这些安全装备可以保护工人免受高空坠落等意外伤害。

3. 工作平台的保持干净整洁工人在悬挑脚手架上作业时，需要保持工作平台的干净整洁，不得乱堆材料或产生垃圾。

这可以避免工人因地面不平或杂物滑倒而造成伤害。

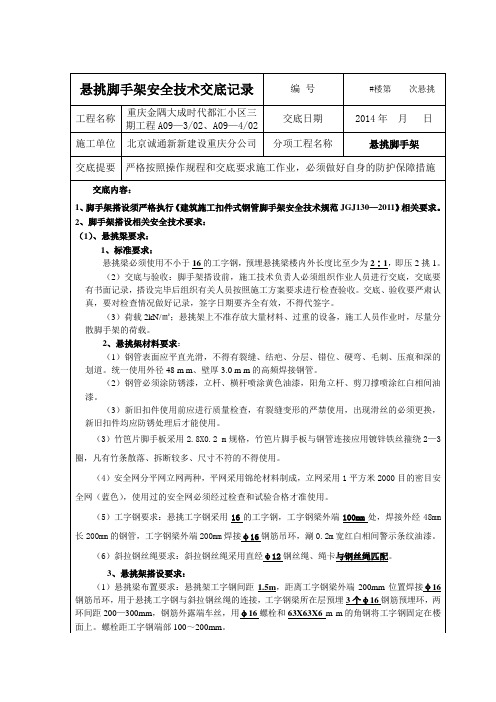

悬挑脚手架安全技术交底记录编号 #楼第次悬挑工程名称重庆金隅大成时代都汇小区三期工程A09—3/02、A09—4/02交底日期2014年月日施工单位北京诚通新新建设重庆分公司分项工程名称悬挑脚手架交底提要严格按照操作规程和交底要求施工作业，必须做好自身的防护保障措施交底内容：1、脚手架搭设须严格执行《建筑施工扣件式钢管脚手架安全技术规范JGJ130—2011》相关要求。

2、脚手架搭设相关安全技术要求：（1）、悬挑粱要求：1、标准要求：悬挑梁必须使用不小于16的工字钢，预埋悬挑梁楼内外长度比至少为2∶1，即压2挑1。

（2）交底与验收：脚手架搭设前，施工技术负责人必须组织作业人员进行交底，交底要有书面记录，搭设完毕后组织有关人员按照施工方案要求进行检查验收。

交底、验收要严肃认真，要对检查情况做好记录，签字日期要齐全有效，不得代签字。

（3）荷载2kN/㎡；悬挑架上不准存放大量材料、过重的设备，施工人员作业时，尽量分散脚手架的荷载。

2、悬挑架材料要求：（1）钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

统一使用外径48 m m、壁厚3.0 m m的高频焊接钢管。

（2）钢管必须涂防锈漆，立杄、横杆喷涂黄色油漆，阳角立杆、剪刀撑喷涂红白相间油漆。

（3）新旧扣件使用前应进行质量检查，有裂缝变形的严禁使用，出现滑丝的必须更换，新旧扣件均应防锈处理后才能使用。

（3）竹笆片脚手板采用2.8X0.2 m规格，竹笆片脚手板与钢管连接应用镀锌铁丝箍绕2—3圈，凡有竹条散落、拆断较多、尺寸不符的不得使用。

（4）安全网分平网立网两种，平网采用锦纶材料制成，立网采用1平方米2000目的密目安全网（蓝色），使用过的安全网必须经过检查和试验合格才准使用。

（5）工字钢要求：悬挑工字钢采用16的工字钢，工字钢梁外端100mm处，焊接外经48mm 长200mm的钢管，工字钢梁外端200mm焊接φ16钢筋吊环，涮0.2m宽红白相间警示条纹油漆。

悬挑脚手架安全技术交底全套为了适应本工程的结构形式和实际施工特点，我们决定采用落地式、全封闭的扣件式双排钢管脚手架搭设建筑物三层层及三层以下，而三层以上则采用悬挑式钢管脚手架。

悬挑式钢管脚手架分为四个悬挑段，分别是悬挑段1（3层~10层）、悬挑段2（10层~17层）、悬挑段3（17层~24层）和悬挑段4（24层~屋面层），搭设高度为19.6m。

2、为了确保脚手架的质量，我们对材料进行了严格的要求。

工字钢、钢管和吊环应采用力学性能适中的Q235B钢，其力学性能应符合国家现行标准《炭素结构钢》（GB700－89）中Q235B钢的规定。

每批钢材进场时，应有材质检验合格。

工字钢采用Ⅰ18b，钢管选用外径48mm，壁厚3.5mm的焊接钢管。

立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。

我们要求工字钢及钢管不能弯曲、压扁、有裂纹或严重锈蚀，否则应报废和禁止使用。

3、我们还对扣件的要求进行了规定。

根据《可铸铁分类及技术条件》（GB978-67）的规定，扣件采用机械性能不低于KTH3330－08的可锻铸铁制造。

铸件不得有裂纹、气孔，不宜有缩孔、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净，螺栓、螺母丝牙完整。

扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。

扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。

扣件表面应进行除绣处理，扣件有脆裂、变形、滑扣应报废和禁止使用。

4、脚手板应采用杉木或松木制作，厚度不小于50mm，宽度大于等于200mm，长度不小于3.5m，其材质应符合国家现行标准《木结构设计规定》（GBJ5-88）中对Ⅱ级木材的规定，不得有开裂、腐朽。

5、为了确保安全，我们还要搭设密目网，采用1.5×6.0m的规格，网目规格为每100平方厘米不少于2000目，绳径3.2mm，自重0.01KN/㎡。

6、钢丝绳选用6×19φ20光面钢丝绳，强度极限≥1400MPa，破断拉力总和≥Kg。

LJA-C4-1-1 悬挑脚手架安全技术交底（4）脚手架与建筑物间缝隙 35cm，大于 20cm，必须满挂安全平网。

（3）每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆的垂直度。

（4）单、双排脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步；（5）本架体为封闭型脚手架，在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。

（6）脚手架搭设、使用过程中禁止拆除主节点处的纵、横向水平杆，纵横向扫地杆和连墙件。

（7）脚手架立杆顶端栏杆宜高出女儿墙上端 1m，宜高出檐口上端 1.5m。

5.连墙件（1）连墙件必须刷涂红色警示油漆，前段扣红色塑料帽。

脚手架应在外侧全立面连续设置剪刀撑；脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。

每道剪刀撑宽度不应小于 4 跨，且不应小于 6m，斜杆与地面的倾角应在60°之间；剪刀撑采用搭接接长，搭接长度不应小于 1m，并应采用 3 个旋转扣件固架体开口处必须设置横向斜撑。

扣件安装应符合下列规定：扣件规格应与钢管外径相同；螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直12.工字钢设置要求：（1）工字钢布置应严格按照工字钢平面布置图进行布置。

（2）工字钢梁尾端锚固采用 2 个直径 16mmU 型环，间距 200mm，距工字钢尾端不小于 200mm。

前端据结构边缘 100mm 设置一个 U 型环，U 型环与型钢间隙应用悬挑钢梁 U 型螺栓预埋用两根 1.5m 直径 18mm 的HRB335 钢筋，当板厚 120mm 时预埋三根钢筋。

如下图所示：斜拉钢丝绳：）每个型钢悬挑梁外端设置钢丝绳与上一层建筑结构斜拉结。

钢丝绳与建筑物拉结的吊环用 HPB235 级钢筋直径为 20mm。

拉环做法见下图：悬挑层往上一层顶板砼浇筑完且强度达到 75%后，对悬挑工字钢采用钢丝绳进的钢丝绳，对每根钢梁进行卸荷。

技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。

连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。

3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。

4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。

1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。

上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。

通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。

并同时在立杆下部设置扫地杆。

见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。

3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。

2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。

预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。

如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。

悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备，具有搭设快捷、适应性强等优点，在工程施工中广泛应用。

然而，悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。

为了确保悬挑式钢管外脚手架的安全运行，需要对施工人员进行安全技术交底，下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。

一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据，施工人员需要了解相关法律法规的基本内容，包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。

了解并遵守相关法规可以有效降低施工事故的发生概率。

二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯（PVC）和钢管等材料搭建而成的一种高处作业设备。

施工人员需要了解悬挑式钢管外脚手架的基本概念和构造，包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。

三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤：首先，安装主杆和副杆，并使用的铁丝固定牢固；然后，安装立杆和斜杆，并调整好高度和角度；接下来，安装框架横水平杆，用螺母将其固定住；最后，安装护栏杆、防护网及脚轮。

2. 安全注意事项：（1）在搭设过程中，需要使用标准合格的钢管和连接件，确保承载力满足要求。

（2）在悬挑式钢管外脚手架的上部应设置防滑网，防止人员从高处坠落。

（3）悬挑式钢管外脚手架的搭设应坚固、稳定，不得出现晃动或松动的现象。

（4）施工人员在操作过程中应注意自身安全，佩戴安全带，系好工作绳，避免高处坠落事故。

（5）施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料，以免引起意外伤害。

（6）在悬挑式钢管外脚手架上禁止进行高空坠物作业，防止对下方人员造成伤害。

四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养：施工单位需要制定悬挑式钢管外脚手架的维护保养计划，定期进行检查和维修，确保脚手架的安全性。

型钢悬挑脚手架技术交底记录一、悬挑脚手架的构成部分及材料要求1.悬挑脚手架的构成部分主要包括立杆、横杆、斜杆、连接件等。

2. 立杆材料要求为优质角钢，尺寸为50*50*4mm，长度根据实际需要进行切割。

3. 横杆材料要求为优质管道，直径为48mm，壁厚为3.5mm，长度根据实际需要进行调整。

4. 斜杆材料要求为优质管道，直径为48mm，壁厚为3.5mm，长度根据实际需要进行切割。

5. 连接件材料要求为优质钢板，厚度为4mm，连接方式采用螺栓连接。

二、悬挑脚手架的组装及使用注意事项1.组装悬挑脚手架时，首先要选择合适的位置进行搭建，保证地基承载能力良好，要求地基平整牢固。

2.悬挑脚手架的组装一般由两人同步进行，确保操作安全可靠。

3.安装立杆时，要将立杆垂直插入地基孔洞，并用水平仪进行调整，确保立杆垂直度。

4.安装横杆时，要将横杆与立杆连接，并用螺栓进行固定，确保连接牢固可靠。

5.安装斜杆时，要将斜杆连接件与立杆连接，并用螺栓进行固定，确保斜杆与立杆连接紧密。

6.组装完成后，要对悬挑脚手架进行负荷测试，确保其承载能力符合要求。

7.在使用悬挑脚手架时，要严格按照相关规定进行操作，避免超载使用，确保操作安全。

三、悬挑脚手架的维护及检修要求1.悬挑脚手架的维护工作主要包括清洁、防锈、定期涂漆等。

2.悬挑脚手架使用完毕后，要进行清洁工作，清除脚手架表面的灰尘和污渍，保持整体清洁。

3.悬挑脚手架的材料为钢材，易受潮湿气候的影响，因此应定期进行防锈处理，保证脚手架的使用寿命。

4.定期涂漆是悬挑脚手架保养的重要环节，通过涂漆可以保护脚手架表面，防止氧化和腐蚀。

5.悬挑脚手架在使用过程中，如果发现有松动、变形等情况，应及时进行检修和维护，确保脚手架的稳定性。

四、悬挑脚手架的安全注意事项1.悬挑脚手架的使用人员必须经过专业培训，并持有合格证书。

2.使用人员在操作悬挑脚手架时，必须佩戴安全帽、防滑鞋等个人防护装备。

3.悬挑脚手架在使用过程中，禁止随意拆卸或改变构件连接方式。
