悬挑外脚手架搭设技术交底

悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备，具有搭设快捷、适应性强等优点，在工程施工中广泛应用。

然而，悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。

为了确保悬挑式钢管外脚手架的安全运行，需要对施工人员进行安全技术交底，下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。

一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据，施工人员需要了解相关法律法规的基本内容，包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。

了解并遵守相关法规可以有效降低施工事故的发生概率。

二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯（PVC）和钢管等材料搭建而成的一种高处作业设备。

施工人员需要了解悬挑式钢管外脚手架的基本概念和构造，包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。

三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤：首先，安装主杆和副杆，并使用的铁丝固定牢固；然后，安装立杆和斜杆，并调整好高度和角度；接下来，安装框架横水平杆，用螺母将其固定住；最后，安装护栏杆、防护网及脚轮。

2. 安全注意事项：（1）在搭设过程中，需要使用标准合格的钢管和连接件，确保承载力满足要求。

（2）在悬挑式钢管外脚手架的上部应设置防滑网，防止人员从高处坠落。

（3）悬挑式钢管外脚手架的搭设应坚固、稳定，不得出现晃动或松动的现象。

（4）施工人员在操作过程中应注意自身安全，佩戴安全带，系好工作绳，避免高处坠落事故。

（5）施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料，以免引起意外伤害。

（6）在悬挑式钢管外脚手架上禁止进行高空坠物作业，防止对下方人员造成伤害。

四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养：施工单位需要制定悬挑式钢管外脚手架的维护保养计划，定期进行检查和维修，确保脚手架的安全性。

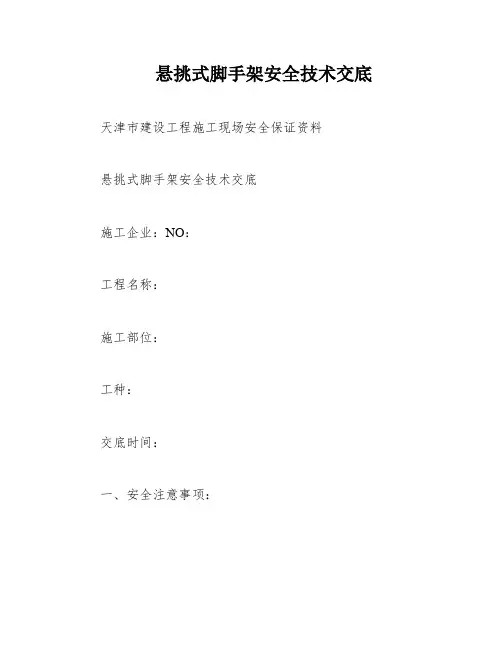

悬挑式脚手架安全技术交底天津市建设工程施工现场安全保证资料悬挑式脚手架安全技术交底施工企业：NO：工程名称：施工部位：工种：交底时间：一、安全注意事项：1.进入施工现场必须佩戴安全帽，系好安全带，正确使用安全生产劳动保护用品。

使用的工具要放在工具袋内，防止掉落伤人，脚要穿防滑鞋。

袖口及袋口要扎紧。

2.搭设悬挑架的人员必须持证上岗，并定期检查身体。

凡是患有高血压、贫血病、心脏病及其他不适合高空作业者，一律不得进行作业，绝对禁止酒后上班。

3.搭设悬挑架时，必须划出安全区域，设警戒标志，并应有专人指挥、看守，阻止闲人自动靠近作业区域。

遇到六级以上大风、大雾、大雪等恶劣天气应停止悬挑架搭设作业。

二、技术参数：立杆纵距：La=1.5m（1.8m）；立杆横距：Lb=0.9m；步距：h=1.8m；小横杆间距：0.8m脚手板为50mm厚木脚手板。

连墙件横距：lw=4.5m连墙件竖距：hw=2.9m离墙距离：350mm三、工艺流程及要求：工字钢加工 - 设置预埋环 - 工字钢安装就位 - 放扫地杆 - 竖立杆与扫地杆扣紧 - 安装第一步大横杆和小横杆 - 连接附墙杆 - 铺脚手板、围护栏杆、踢脚板、挂网 - 随主体施工接高架体、加剪刀撑。

悬挑要求：1.悬挑架搭设应严格按照一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接采用防滑扣件连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度。

工字钢端部5cm即立杆生根处焊置高度10cm的Ф25钢筋，作为生根点。

挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆。

2.脚手架中部脚手板铺设严密，不允许出现探头板，脚手板下拉兜网。

脚手板的材质及规格符合规范要求。

3.材料要求：I 22工字钢材质必须符合国家标准要求。

钢管规格Ф48mm，壁厚3.5mm，严禁钢管上打空。

4.架体防护：架体外侧用1.8m×6m密目网全封闭。

按照临边防护的规定，设置防护栏杆和挡脚杆。

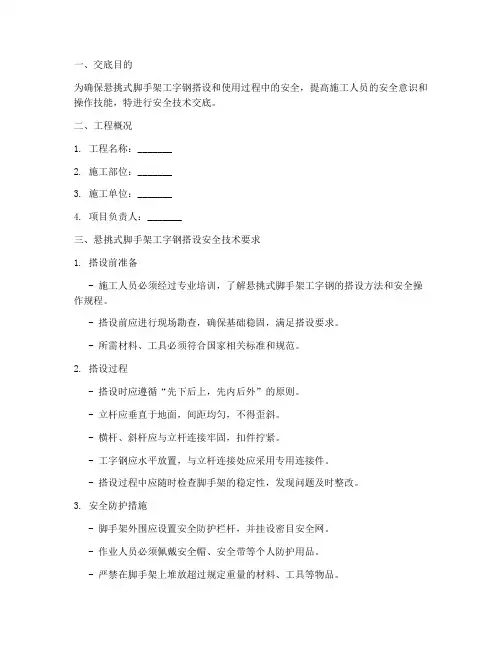

一、交底目的为确保悬挑式脚手架工字钢搭设和使用过程中的安全，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、工程概况1. 工程名称：_______2. 施工部位：_______3. 施工单位：_______4. 项目负责人：_______三、悬挑式脚手架工字钢搭设安全技术要求1. 搭设前准备- 施工人员必须经过专业培训，了解悬挑式脚手架工字钢的搭设方法和安全操作规程。

- 搭设前应进行现场勘查，确保基础稳固，满足搭设要求。

- 所需材料、工具必须符合国家相关标准和规范。

2. 搭设过程- 搭设时应遵循“先下后上，先内后外”的原则。

- 立杆应垂直于地面，间距均匀，不得歪斜。

- 横杆、斜杆应与立杆连接牢固，扣件拧紧。

- 工字钢应水平放置，与立杆连接处应采用专用连接件。

- 搭设过程中应随时检查脚手架的稳定性，发现问题及时整改。

3. 安全防护措施- 脚手架外围应设置安全防护栏杆，并挂设密目安全网。

- 作业人员必须佩戴安全帽、安全带等个人防护用品。

- 严禁在脚手架上堆放超过规定重量的材料、工具等物品。

- 严禁酒后上岗、嬉戏打闹。

四、悬挑式脚手架工字钢使用安全技术要求1. 使用前应检查脚手架的稳定性，确认无安全隐患后方可使用。

2. 作业人员应按照操作规程进行操作，不得擅自改变脚手架的结构和用途。

3. 严禁在脚手架上超负荷作业，每平方米荷载不得超过规定值。

4. 严禁在脚手架上攀登、跳跃。

5. 作业人员上下脚手架时，必须使用安全梯或梯子。

五、应急处置措施1. 发生脚手架倾斜、变形、坍塌等事故时，应立即停止作业，并报告相关部门。

2. 采取有效措施，防止事故扩大，确保人员安全。

3. 及时组织人员进行抢险救援，并妥善处理事故现场。

六、交底内容1. 悬挑式脚手架工字钢搭设的安全技术要求。

2. 悬挑式脚手架工字钢使用的安全技术要求。

3. 应急处置措施。

七、交底时间____年____月____日八、交底人_______九、参加交底人员_______、_______、_______十、备注1. 施工单位应将本次安全技术交底记录存档备查。

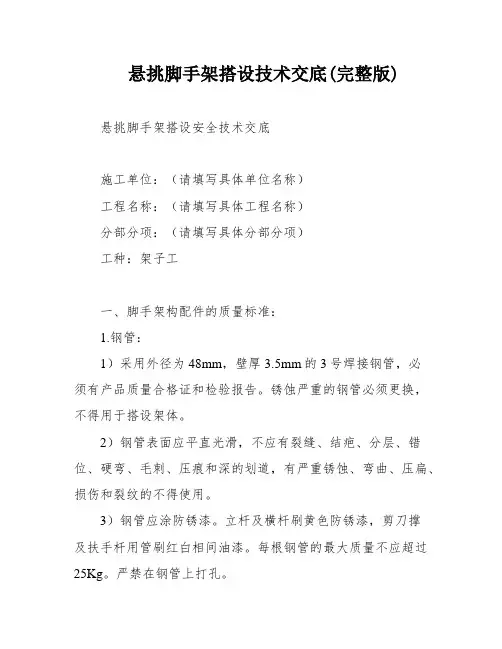

悬挑脚手架搭设技术交底(完整版) 悬挑脚手架搭设安全技术交底施工单位：（请填写具体单位名称）工程名称：（请填写具体工程名称）分部分项：（请填写具体分部分项）工种：架子工一、脚手架构配件的质量标准：1.钢管：1）采用外径为48mm，壁厚3.5mm的3号焊接钢管，必须有产品质量合格证和检验报告。

锈蚀严重的钢管必须更换，不得用于搭设架体。

2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，有严重锈蚀、弯曲、压扁、损伤和裂纹的不得使用。

3）钢管应涂防锈漆。

立杆及横杆刷黄色防锈漆，剪刀撑及扶手杆用管刷红白相间油漆。

每根钢管的最大质量不应超过25Kg。

严禁在钢管上打孔。

4）立杆、纵向水平杆（大横杆）的钢管长度为3-6米，横向水平杆（小横杆）钢管长度为1.1~1.3米，横向斜撑钢管长度为3-4米。

2.扣件：1）新扣件应有生产许可证、产品质量合格证和检验报告。

旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。

新、旧扣件均应进行防锈处理。

锈蚀严重的扣件及损坏的扣件及时修理更换螺栓。

螺栓应涂上油以保障使用方便。

2）扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。

所用扣件在螺栓扭紧力达65N.m时，不得发生破坏。

二、脚手架的搭设施工工序、方法及要求：一）脚手架的架体形式：本工程采用16#工字钢悬挑单立杆双排外脚手架。

悬挑脚手架步距为1.8m，立杆纵距为1.5m，内外排立杆间距为0.85m；小横杆设在大横杆下方，外侧大横杆间距为0.9米，内侧大横杆间距为1.8米，小横杆中部增加一条水平横杆。

二）脚手架的搭设施工工序：1.架子悬挑XXX：1）挑梁吊环按方案要求预埋，位置准确，尺寸合适。

2）按照脚手架的纵距、横距要求进行放线、定位。

3）逐一安放挑梁工字钢，安放好后，拉通线定位后，用钢筋焊接锚固。

4）挑梁吊运时轻吊轻放，减小对混凝土的结构挠动安全影响。

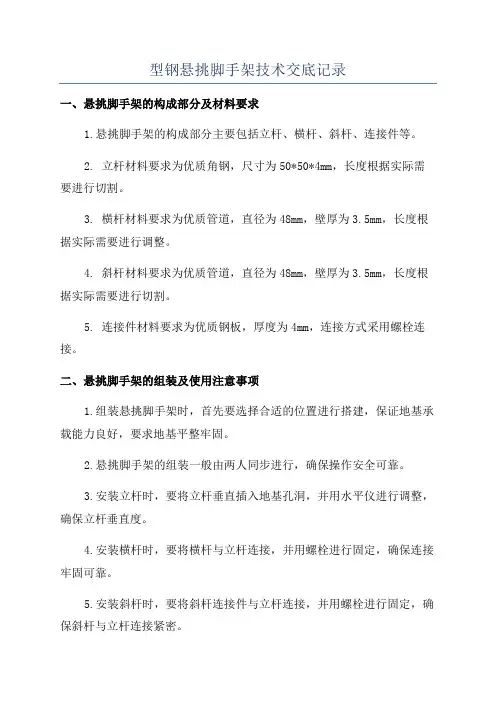

型钢悬挑脚手架技术交底记录一、悬挑脚手架的构成部分及材料要求1.悬挑脚手架的构成部分主要包括立杆、横杆、斜杆、连接件等。

2. 立杆材料要求为优质角钢，尺寸为50*50*4mm，长度根据实际需要进行切割。

3. 横杆材料要求为优质管道，直径为48mm，壁厚为3.5mm，长度根据实际需要进行调整。

4. 斜杆材料要求为优质管道，直径为48mm，壁厚为3.5mm，长度根据实际需要进行切割。

5. 连接件材料要求为优质钢板，厚度为4mm，连接方式采用螺栓连接。

二、悬挑脚手架的组装及使用注意事项1.组装悬挑脚手架时，首先要选择合适的位置进行搭建，保证地基承载能力良好，要求地基平整牢固。

2.悬挑脚手架的组装一般由两人同步进行，确保操作安全可靠。

3.安装立杆时，要将立杆垂直插入地基孔洞，并用水平仪进行调整，确保立杆垂直度。

4.安装横杆时，要将横杆与立杆连接，并用螺栓进行固定，确保连接牢固可靠。

5.安装斜杆时，要将斜杆连接件与立杆连接，并用螺栓进行固定，确保斜杆与立杆连接紧密。

6.组装完成后，要对悬挑脚手架进行负荷测试，确保其承载能力符合要求。

7.在使用悬挑脚手架时，要严格按照相关规定进行操作，避免超载使用，确保操作安全。

三、悬挑脚手架的维护及检修要求1.悬挑脚手架的维护工作主要包括清洁、防锈、定期涂漆等。

2.悬挑脚手架使用完毕后，要进行清洁工作，清除脚手架表面的灰尘和污渍，保持整体清洁。

3.悬挑脚手架的材料为钢材，易受潮湿气候的影响，因此应定期进行防锈处理，保证脚手架的使用寿命。

4.定期涂漆是悬挑脚手架保养的重要环节，通过涂漆可以保护脚手架表面，防止氧化和腐蚀。

5.悬挑脚手架在使用过程中，如果发现有松动、变形等情况，应及时进行检修和维护，确保脚手架的稳定性。

四、悬挑脚手架的安全注意事项1.悬挑脚手架的使用人员必须经过专业培训，并持有合格证书。

2.使用人员在操作悬挑脚手架时，必须佩戴安全帽、防滑鞋等个人防护装备。

3.悬挑脚手架在使用过程中，禁止随意拆卸或改变构件连接方式。

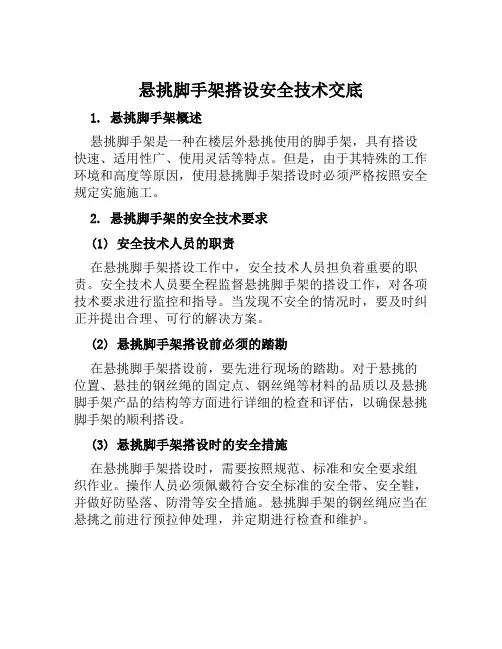

悬挑脚手架搭设安全技术交底1. 悬挑脚手架概述悬挑脚手架是一种在楼层外悬挑使用的脚手架，具有搭设快速、适用性广、使用灵活等特点。

但是，由于其特殊的工作环境和高度等原因，使用悬挑脚手架搭设时必须严格按照安全规定实施施工。

2. 悬挑脚手架的安全技术要求(1) 安全技术人员的职责在悬挑脚手架搭设工作中，安全技术人员担负着重要的职责。

安全技术人员要全程监督悬挑脚手架的搭设工作，对各项技术要求进行监控和指导。

当发现不安全的情况时，要及时纠正并提出合理、可行的解决方案。

(2) 悬挑脚手架搭设前必须的踏勘在悬挑脚手架搭设前，要先进行现场的踏勘。

对于悬挑的位置、悬挂的钢丝绳的固定点、钢丝绳等材料的品质以及悬挑脚手架产品的结构等方面进行详细的检查和评估，以确保悬挑脚手架的顺利搭设。

(3) 悬挑脚手架搭设时的安全措施在悬挑脚手架搭设时，需要按照规范、标准和安全要求组织作业。

操作人员必须佩戴符合安全标准的安全带、安全鞋，并做好防坠落、防滑等安全措施。

悬挑脚手架的钢丝绳应当在悬挑之前进行预拉伸处理，并定期进行检查和维护。

(4) 悬挑脚手架使用过程中的交底在使用悬挑脚手架的过程中，需对悬挑脚手架的使用方法和要求进行详细的交底，包括悬挑脚手架的使用时间、使用方法、安全要求、应急措施等方面的内容。

同时，一旦发现问题需要及时进行报告和处理。

3. 悬挑脚手架施工时的安全责任(1) 施工单位的安全责任施工单位应保证悬挑脚手架施工的合规性、过程的可控性与安全性。

在施工过程中，应派遣专人对现场进行管理和监督，及时解决出现的施工安全问题和质量问题。

(2) 现场管理人员的安全责任现场管理人员负责协调、指挥悬挑脚手架施工，监督和检查作业人员的安全操作，严格控制人员上下高处和操作的安全风险，定期对悬挑脚手架施工进行检查和验收。

(3) 作业人员的安全责任作为悬挑脚手架使用的作业人员，必须具备一定的安全意识和技能。

作业人员应严格按照施工要求操作，不私自更改施工方案或施工程序。

悬挑脚手架搭设技术交底悬挑脚手架是目前建筑安全作业中常用的工具之一，能够为工人提供一个安全、稳定的工作平台，方便高空施工。

但是，如果悬挑脚手架搭设不当，就会给工作人员的生命安全带来巨大的威胁。

因此，在悬挑脚手架搭设之前，必须进行技术交底，确保每一个环节都经过周密的规划和实践。

悬挑脚手架搭设前的准备工作在悬挑脚手架搭设之前，需要做好以下准备工作：1.实地勘察：了解工作地点的具体情况，包括建筑结构、地形、交通、气象条件等。

2.测量设计：根据勘察结果，进行悬挑脚手架的详细测量设计，包括悬挑脚手架的高度、长度、承重能力等。

3.材料准备：根据设计方案，准备好需要的材料，包括支架、架子、钢管、脚轮、安全防护装置等。

4.人员培训：为参与悬挑脚手架搭设的人员进行培训，包括安全基本知识、各部位的功能作用、操作方法和安全操作要求等。

悬挑脚手架搭设时的注意事项在悬挑脚手架搭设时，需要注意以下几个方面：1.搭设顺序：悬挑脚手架的搭设需要按照预定的顺序进行，不能超过安全承载标准。

2.合理布局：悬挑脚手架的搭设需要合理布置，保证各部位的平衡，使悬挑脚手架保持稳定状态。

3.加强安全措施：悬挑脚手架在搭设和使用过程中，必须严格按照安全操作规程进行，加强安全措施，避免出现意外伤害。

4.检查维护：悬挑脚手架的使用寿命不宜过长，需要定期进行检查维护，确保各项安全保障措施处于完好状态。

悬挑脚手架搭设技术交底要点为了确保悬挑脚手架搭设工作的质量与安全，悬挑脚手架搭设技术交底的要点如下：1.悬挑脚手架搭设的设计方案和搭设顺序，包括支架和架子的选择与确定。

2.悬挑脚手架上下升降系统的操作方法与安全要求，包括绳索、卷扬机、防坠安全钩等。

3.悬挑脚手架的安全措施和规定，包括防护栏杆、安全网、安全带等。

4.悬挑脚手架搭设中的各项风险评估和应急预案，包括安装故障、风力等突发情况的处理。

悬挑脚手架是一个重要的建筑安全设施，使用前必须进行技术交底，确保每一项操作都符合安全规程和施工要求。

悬挑式外脚手架安全技术交底一、悬挑式外脚手架的定义悬挑式外脚手架是指将脚手架立杆从建筑物顶部或墙上悬挑出去，在外挂设备锚固和强度测试等过程后悬挑式外脚手架在建筑物上进行作业。

它适用于各类建筑的外墙、天花板、幕墙等的安装、修缮和清洗等作业。

二、悬挑式外脚手架的风险悬挑式外脚手架是高空作业，一旦发生问题会引发重大伤亡事故，所以悬挑式外脚手架的安全管理需要高度关注。

悬挑式外脚手架的风险主要包括：1.高空作业风险悬挑式外脚手架在空中作业，加之外部环境复杂多变，存在高空坠落、落物伤人等危险，工人应注重安全防范。

2.设备问题悬挑式外脚手架设备的质量和使用状况直接影响作业人员的安全。

设备出现问题可能会导致脚手架倾斜、坍塌等情况发生。

3.自然因素外部环境对悬挑式外脚手架的影响也是一个重要方面。

比如气候条件不佳、雷雨天气等自然因素也会对悬挑式外脚手架造成危害。

三、悬挑式外脚手架的安全技术为了保证悬挑式外脚手架的安全性，必须采取一系列的安全措施。

下面介绍一些常用的安全技术。

1.设备牢固可靠悬挑式外脚手架设备必须经过严格的质量检查后才能使用，使用过程中要进行定期检查和维护，保证设备的牢固可靠。

2.人员培训从事悬挑式外脚手架作业的工作人员必须接受安全培训和技能培训，掌握悬挑式外脚手架的操作技巧和安全注意事项。

3.安全检查在使用悬挑式外脚手架之前，必须进行严格的验收，检查安全保护措施和设备是否完好，确保使用安全。

4.防护装置悬挑式外脚手架应设有各种安全防护装置，如安全带、防滑设施、防护栏杆等，以保证工人的安全。

四、悬挑式外脚手架虽然存在高风险，但只要遵守安全技术规范，正确使用和维护设备，就能有效地控制风险，确保工人的安全。

做好安全技术交底工作，培育安全文化，加强管理，保障工人的安全是公司的核心责任。

悬挑式脚手架技术交底1.2立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。

脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

1.3纵向水平杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3,扶手杆水平设置于每步架1.2m高处。

横向水平杆在主节点处必须设置，并采用直角扣件扣紧在纵向水平杆下，该杆中心线偏离主节点的距离不应大于150mm作业层上非主节点的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。

横向水平杆伸出架子外排立杆的长度统一为10cm。

并应保证杆件伸出扣件边缘100mm，靠墙一端的外伸长度不应大于0.4L且不应大于200mm。

1.4剪刀撑要求满设，按45°～60°设置，每道剪刀撑宽度不小于4跨，由底至顶连续全高设置。

剪刀撑用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件的中心线距主节点的距离不大于150mm。

剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，长度不小于1米，且不少于三个扣件，除在两头与立杆和大横杆连接外，中间还增加2～4个节点，端部扣件的边缘至杆端距离不应小于100mm。

立杆和大横杆交点处一定设小横杆。

1.5连墙件使用刚性连墙件，每个结构层设置，拉结在埋于结构梁内的钢管上。

连墙件宜靠近主节点设置，偏离主节点的距离不大于 300mm；连墙件应从底部第一步纵向水平杆开始设置。

主体结构阳角或阴角部位，两个方向均应设置连墙件。

1.6防护密目网：沿外架子内侧满挂密目安全网，操作层下挂随层网，每隔四层挂一道水平网，安全网之间必须连接牢固，并与架体固定,安全网用扎丝绑牢固定在架子上。

1.7操作层外侧设护身栏，扶手杆水平设置于每步架1.2m高处，并设180mm高挡脚板，操作层满铺竹耙，考虑脚手架内墙立杆距离外墙较远，固定木方及钢管以减小外墙与脚手架缝隙，确保不大于300mm，避免坠落事故。

悬挑脚手架技术交底悬挑脚手架是一种常用于高层建筑施工的搭设工具，在建筑施工中扮演着至关重要的角色。

它被用于提供工人在施工期间的安全工作平台，以便他们能够进行高空作业。

本文将对悬挑脚手架的技术细节进行交底，包括其组成部分、安装过程和注意事项。

一、悬挑脚手架的组成部分悬挑脚手架主要由以下组成部分构成：1. 承重横杆：负责承载工人和施工材料的横向悬挑部分；2. 支撑杆：用于支撑横杆的垂直支撑杆，维持脚手架的稳定性；3. 吊杆：连接横杆和支撑杆的杆件，将横杆固定在正确的位置；4. 脚手架底座：用于支撑脚手架的基座，保证其稳定性；5. 手拉螺杆：通过调节手拉螺杆的高低来调整脚手架的高度。

以上组成部分是悬挑脚手架中最基本的部分，用于构建稳定、安全的工作平台。

二、悬挑脚手架的安装过程悬挑脚手架的安装需要经过以下步骤：1. 确定悬挑脚手架的使用位置和高度要求，并制定详细的施工方案；2. 在建筑物外壁或结构上安装脚手架底座，确保其稳固；3. 安装支撑杆，将其垂直插入脚手架底座，并用手拉螺杆进行固定；4. 根据实际需要确定横杆的长度，并安装吊杆将横杆固定在支撑杆上；5. 对横杆和支撑杆进行加固，确保脚手架的稳定性；6. 检查脚手架的平整度和稳定性，确保其符合安全要求；7. 根据需要调节手拉螺杆的高低，以达到适当的工作高度。

安装悬挑脚手架是一项关键的工作，需要经验丰富的人员进行指导和操作。

在安装过程中，必须严格按照施工方案和安全要求进行操作，以确保工人的安全和施工质量。

三、悬挑脚手架的注意事项在使用悬挑脚手架时，需要注意以下事项：1. 施工人员必须穿戴防护装备，包括安全帽、安全带和防滑鞋等；2. 定期检查脚手架的稳定性和连接件的紧固情况，必要时进行维护和修理；3. 在施工过程中，禁止随意改动或移动脚手架的组件；4. 在施工现场设置明显的警示标识，提醒他人注意施工作业；5. 在悬挑脚手架上进行高空作业时，必须牢固固定工人和材料，防止意外坠落；6. 避免超载，根据脚手架的承载能力合理安排工人和施工材料的分布；7. 在恶劣天气条件下，暴风雨、雷电等天气应停止使用悬挑脚手架，以免因天气原因造成意外伤害。

悬挑式钢管外脚手架搭设安全技术交底1. 简介悬挑式钢管外脚手架是一种常用的施工工具，用于在建筑施工过程中提供支撑和便利。

它由钢管、连接件和脚手板等组成，具有搭建简单、承载能力强、稳定性好等特点。

然而，由于其施工过程中存在一定的风险，为了确保施工人员的安全，有必要进行技术交底。

2. 施工前的准备在搭设悬挑式钢管外脚手架之前，需要做好以下准备工作： - 确定施工区域：根据施工图纸和实际情况，确定悬挑式钢管外脚手架的搭设区域。

- 安全检查：对搭设区域进行安全检查，确保没有地质灾害、电力设施等危险因素。

- 人员配备：合理安排人员，确保施工过程中的安全和效率。

- 材料准备：准备好所需的钢管、连接件、脚手板等材料，并进行验收。

3. 搭设过程3.1 搭设基础•根据设计要求，清理施工区域，确保基础平整、无杂物。

•选用适宜的基础形式，如钢板、混凝土基础等，并进行固定和检查。

•根据基础的位置和高度要求，确定悬挑式钢管外脚手架的起始位置。

3.2 搭设主体结构•按照设计要求，安装起始节点，并进行固定和检查。

•根据需要，安装垂直支撑柱，确保柱间距和高度符合要求。

•安装横向连接件，使结构稳定并能承受设计荷载。

3.3 安装脚手板和安全设施•在横向连接件上安装脚手板，确保脚手板与连接件之间的连接牢固可靠。

•根据需要，安装安全栏杆、踏板、安全网等设施，提高施工人员的安全保障。

4. 安全注意事项•施工现场应设置明显的警示标志，禁止无关人员进入施工区域。

•施工人员必须穿戴符合标准的安全防护装备，如安全帽、安全鞋等。

•施工人员应定期检查脚手架的连接件和固定件，及时发现并处理松动、损坏等情况。

•在施工过程中，禁止超载，严禁在悬挑式钢管外脚手架上进行非施工作业。

•施工人员应定期对悬挑式钢管外脚手架进行检查，确保其稳定性和安全性。

5. 总结悬挑式钢管外脚手架是一种常用的施工工具，但在搭设过程中有一定的风险。

为了确保施工人员的安全，必须进行技术交底。

外悬挑脚手架技术交底一、工程概况本次施工项目为_____，建筑结构为_____，总建筑面积为_____平方米，地上层数为_____层，地下层数为_____层。

为满足施工要求，确保施工安全，需搭建外悬挑脚手架。

二、施工准备1、技术准备施工前，技术人员应熟悉施工图纸，了解建筑物的结构特点和施工要求。

编制外悬挑脚手架专项施工方案，并经审批通过。

对施工人员进行技术交底，使其明确施工工艺和质量要求。

2、材料准备悬挑梁：采用具体型号工字钢，其质量应符合国家标准。

钢管：选用外径为具体尺寸、壁厚为具体尺寸的焊接钢管，其材质应符合相关标准。

扣件：采用可锻铸铁制作的扣件，其质量应符合相关标准。

脚手板：选用具体材质脚手板，其厚度不应小于具体厚度。

安全网：采用密目式安全网，其网目密度不应低于具体密度。

3、劳动力准备架子工：应具备特种作业操作资格证书，且经培训合格。

普工：负责材料搬运、清理等辅助工作。

4、现场准备清理建筑物周边的障碍物和杂物，确保施工场地平整。

按照施工方案的要求，在建筑物上预留好预埋孔洞。

三、外悬挑脚手架的设计1、悬挑梁的布置悬挑梁间距应根据建筑物的结构特点和施工要求确定，一般不大于具体间距。

悬挑梁应设置在建筑物的结构梁上，如无法设置在结构梁上，应采取加固措施。

2、脚手架的立杆间距、横杆步距立杆间距：纵向间距不应大于具体间距，横向间距不应大于具体间距。

横杆步距：不应大于具体步距。

3、连墙件的设置连墙件应采用刚性连接，按两步三跨的方式布置。

连墙件应靠近主节点设置，偏离主节点的距离不应大于具体距离。

4、剪刀撑的设置在外脚手架的外侧立面两端各设置一道剪刀撑，并应由底至顶连续设置。

中间各道剪刀撑之间的净距不应大于具体距离。

四、外悬挑脚手架的搭设1、悬挑梁的安装将悬挑梁插入预留孔洞中，并用木楔塞紧。

在悬挑梁的前端设置钢丝绳进行斜拉，钢丝绳的规格和型号应符合设计要求。

安装完成后，应对悬挑梁进行验收，确保其安装牢固。

2、立杆的搭设立杆应垂直于地面，其偏差不应大于具体偏差。

表C-4技术交底记录编号：护栏中部距横杆高0.6m设一道水平栏杆。

挡脚手板采用的脚手板，挡脚手板的高度200mm。

统一刷漆为红白相间。

作业层满铺脚手板。

在建筑物四周转角处,必须设置连续剪刀撑。

每道剪刀撑跨越立杆的根数宜在5-7根之间，且不小于6m，斜杆与地面的倾角宜在45º-60º之间，由底至顶连续设置。

剪刀撑斜杆在与旋转扣件固定在与之相交的横向水平杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不大于150mm。

剪刀撑接长采用搭接接长，搭接长度不小于1000mm，用3个旋转扣件等距布置，扣件扣在钢管端头处不小于100mm处。

架体阴阳转角处应设置4根立杆，立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。

若施工电梯及卸料平台处脚手架需断开在两断口处必须设置横向斜撑，在架体拐角处及中间每六道设置一道横向斜撑。

从悬挑层顶开始布置，在每二层采用大眼网（平网）设一道水平兜网。

钢丝绳卸荷在挑出层顶板梁内预埋直径20mm钢筋吊环，钢丝绳连接到吊环上一端部固定在架体主节点上。

钢丝绳用绳卡固接，工作绳卡数量为3个，尾端再加1个安全绳卡，绳卡间距不小于钢丝直径的6倍，现场按150mm间距安装，绳头具安全绳卡的距离为200mm，并用细钢丝捆扎。

绳卡滑鞍放在钢丝绳工作时受力的一侧，U型螺栓扣在钢丝绳的尾端，不得正反交错设置绳卡。

在架体中间处卸荷一次，卸荷钢丝绳间距立杆间距的2倍。

卸料平台平面位置图见卸料平台专项施工方案。

卸料平台所占位置按2跨(3m)考虑，4.5米钢管和卸料平台两侧纵向水平杆用旋转扣件搭接。

卸料平台安装时，拆除4.5m钢管。

卸料平台拆除后，恢复4.5m钢管、外防护钢板网、剪刀撑。

待拆除4.5m钢管，周边采取钢管加固措施，保证洞口宽3m高1.8m。

如下图尺寸做钢管加固。

施工电梯靠外架宽4000mm，外架搭设时，施工电梯所占位置按3跨(4500mm)考虑，6米钢管和施工电梯两侧纵向水平杆用旋转扣件搭接，每侧搭接长度750mm。
